Arduino for PKE8720DF-C13-F10——使用SPI向两个slave的其中一个发送数据

目录

        PKE8720DF-C13-F10开发板SPI功能简介

        Arduino IDE——SPI向两个slave的其中一个发送数据

1）所需材料

2）电路连接

3）代码解析

4）烧录image

5）实验结果

---

PKE8720DF-C13-F10开发板SPI功能简介

PKE8720DF-C13-F10 支持摩托罗拉 SPI 串行接口操作，支持主机或从机的操作模式。提供了两个 SPI 端口：

• SPI0（高速）：配置为主机或从机，最大波特率 50MHz
• SPI1（正常速度）：配置为主机，最大波特率 25MHz

SPI 一共有 4 根线，分别是 MOSI（PB18 / PA12）、MISO（PB19 / PA13）、SCLK（PB20 / PA14）和 CS/SS（PB21 / PA15）：

• MOSI (Master Output Slave Input)：master 数据输出，slave 数据输入
• MISO (Master Input Slave Output)：master 数据输入，slave 数据输出
• SCLK (Serial Clock)：时钟信号，由 master 产生
• CS/SS (Chip Select / Slave Select)：片选信号，由 master 控制。当一个 master 连接多个 slave 时，CS/SS是 slave 是否被 master 选中的控制信号

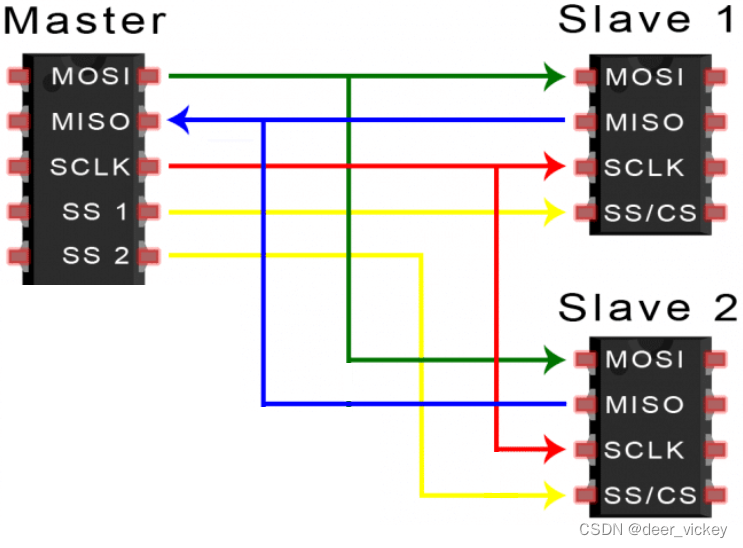

下图是一个 master 连接两个 slave 的示意图：

Figure 1. 一个 master 连接两个 slave 示意图

Arduino IDE——SPI向两个slave的其中一个发送数据

Arduino IDE 配置方法以及 PIN 脚对应关系已经在之前的文章中进行了详细的介绍：使用PKE8720DF-C13-F10实现Arduino example——Button_deer_vickey的博客-优快云博客

1）所需材料

• 3 × PKE8720DF-C13-F10开发板
• 3 × USB转type-C数据线
• 1 × 面包板
• 11 × 杜邦线

2）电路连接

一块板子的 SPI1 作为 master，PB22 和 PB23 分别为 slave 1 和 slave 2 提供片选信号；另外两块板子的 SPI0 作为 slave：

• Master board 的 SPI1_MOSI (PA12)，SPI1_MISO (PA13)，SPI1_SCLK (PA14) 都通过面包板，分别连接到两块 Slave board 的 SPI0_MOSI (PB18)，SPI0_MISO (PB19)，SPI0_SCLK (
