Arduino for PKE8720DF-C13-F10——UART产生时钟信号

已于 2023-08-02 17:27:27 修改
阅读量249 收藏
点赞数
文章标签： 单片机 嵌入式硬件
于 2023-07-28 15:40:11 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/deer_vickey/article/details/131975271
版权
该文详细介绍了如何利用PKE8720DF-C13-F10开发板的UART端口，结合ArduinoIDE生成33kHz的时钟信号。通过电路连接逻辑分析仪，设置适当的代码和串口参数，然后使用DMA模式发送数据。实验结果显示，逻辑分析仪接收到的波形为占空比50%的方波，符合预期的时钟信号。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

        1. PKE8720DF-C13-F10开发板UART端口配置

        2. Arduino IDE——使用UART产生时钟信号

1) 所需材料

2) 电路连接

3) 代码解析

4) 逻辑分析仪UART设定

5) 实验结果

1. PKE8720DF-C13-F10开发板UART端口配置

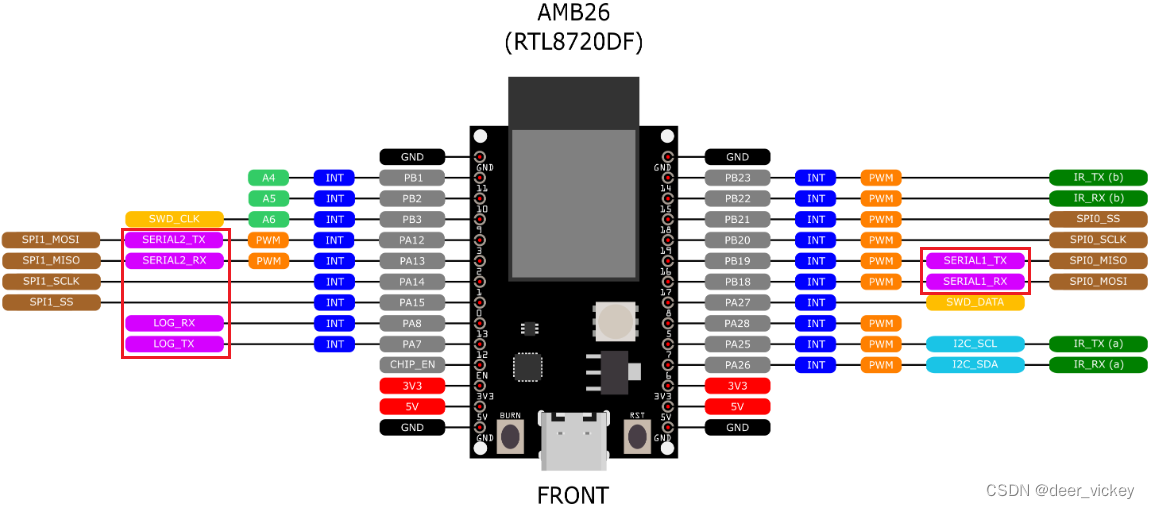

PKE8720DF-C13-F10提供三组UART，SERIAL1_TX(PB19) 和 SERIAL1_RX(PB18)、SERIAL2_TX(PA12) 和 SERIAL2_RX(PA13)、LOG_TX(PA7) 和 LOG_RX(PA8)。

PKE8720DF-C13-F10开发板详细信息以及Arduino IDE配置方法可以参考之前的文章：使用PKE8720DF-C13-F10实现Arduino example——Button_deer_vickey的博客-优快云博客

2. Arduino IDE——使用UART产生时钟信号

1) 所需材料

  • 1 x 逻辑分析仪 or 示波器 (本文使用逻辑分析仪)
  • 1 x PKE8720DF-C13-F10开发板
  • 1 x USB转type-C数据线

2) 电路连接
