BGP社团属性应用场景

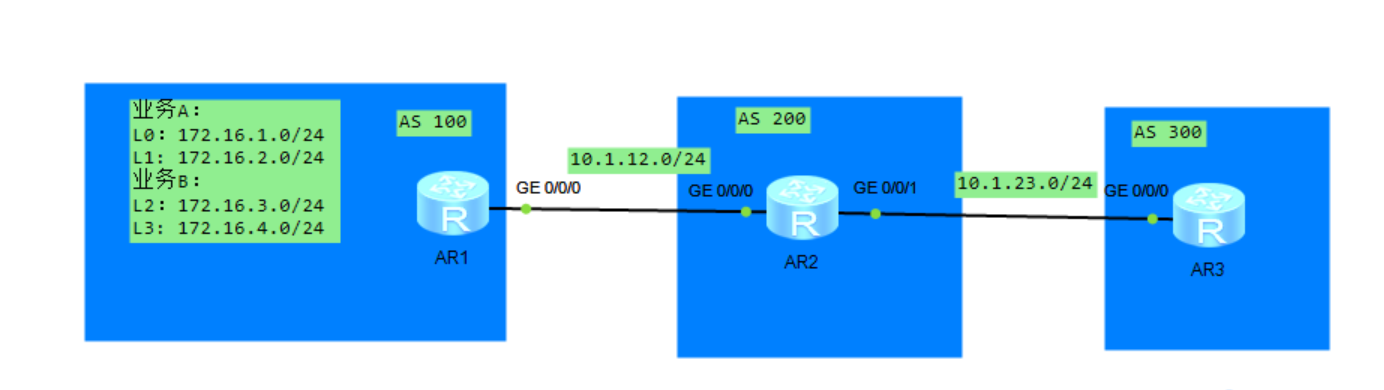

目标/需求：
  1.对业务A的流量拒绝  --在r2的入方向/r1的出方向
  2.对业务B的流量打上no-export 参数
最后的效果是：r2上只有业务B的路由，r3上既没有业务A的路由，也没有业务B的路由

一.设定策略，定义社团属性标记

    业务A 100：111
    业务B 100：222

[r1]route-policy com-1 permit node 10
[r1-route-policy]apply community 100:111

[r1-route-policy]q

[r1]route-policy com-2 permit node 10
[r1-route-policy]apply community 100:222
--两条路由策略，分别用于两个业务

二.在发布路由时调用策略，打上策略

[r1]bgp 100
[r1-bgp]network 172.16.1.0 24 route-policy com-1
[r1-bgp]network 172.16.2.0 24 route-policy com-1
[r1-bgp]network 172.16.3.0 24 route-policy com-2
[r1-bgp]network 172.16.4.0 24 route-policy com-2

[r1-bgp]display bgp routing-table 172.16.1.0  -- 查看是否打上标记

三.开启社团属性传播功能

[r1-bgp]peer 10.1.12.2 advertise-community  ---r1给r2传
[r2-bgp]peer 10.1.23.3 advertise-community  ---r2给r3传

[r3]display bgp routing-table 172.16.2.0

 BGP local router ID : 3.3.3.3
 Local AS number : 300
 Paths:   1 available, 1 best, 1 select
 BGP routing table entry information of 172.16.2.0/24:
 From: 10.1.23.2 (2.2.2.2)
 Route Duration: 00h00m21s
 Direct Out-interface: GigabitEthernet0/0/0
 Original nexthop: 10.1.23.2
 Qos information : 0x0
 Community:<100:111>   --- 在r3上可以查看路由的标记
 AS-path 200 100, origin igp, pref-val 0, valid, external, best, select, active,
 pre 255
 Not advertised to any peer yet

操作：
 四.根据社团属性，抓取流量----社团属性过滤器

[r2]ip community-filter 1 permit 100:111
[r2]ip community-filter 2 permit 100:222

 五.做策略

对业务A：
[r2]route-policy aa deny node 10
[r2-route-policy]if-match community-filter 1

对业务B：
[r2]route-policy aa permit node 20
[r2-route-policy]if-match community-filter 2
[r2-route-policy]apply community no-export additive   --若没有该参数，则代表直接覆盖原有的属性

[r2]route-policy aa permit node 30  --放通所有

六.调用策略 --在r2的入方向调用

[r2]bgp 200
[r2-bgp]peer 10.1.12.1 route-policy aa import

七.结果展示

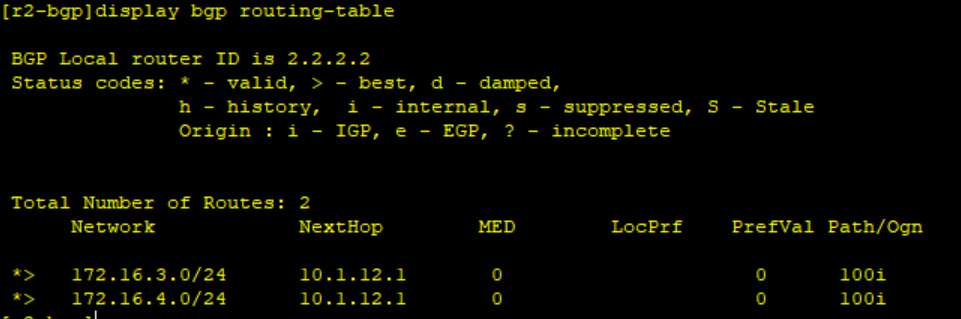

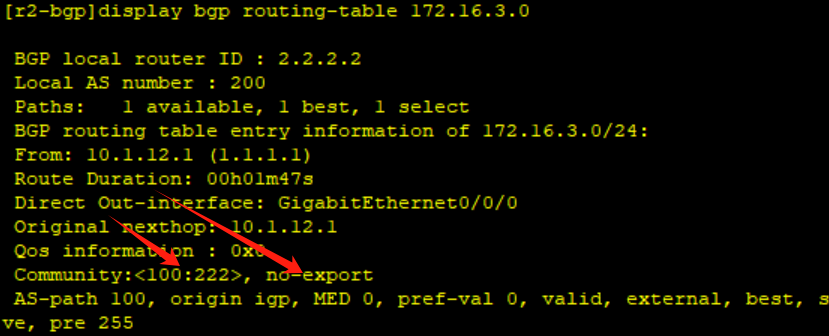

 对于r2：只显示业务B的路由，并且路由上还有 no-export参数

对于r3：没有路由显示
