为了获得较高的内存带宽，共享存储器被划分为多个大小相等的存储器模块，称为bank，可以被同时访问。因此任何跨越b个不同的内存bank的对n个地址进行读取和写入的操作可以被同时进行，这样就大大提高了整体带宽 ——可达到单独一个bank带宽的b倍。但是很多情况下，我们无法充分发挥bank的功能，以致于shared memory的带宽非常的小，这可能是因为我们遇到了bank冲突。

bank冲突

当一个warp中的不同线程访问一个bank中的不同的字地址时，就会发生bank冲突。
如果没有bank冲突的话，共享内存的访存速度将会非常的快，大约比全局内存的访问延迟低100多倍，但是速度没有寄存器快。然而，如果在使用共享内存时发生了bank冲突的话，性能将会降低很多很多。在最坏的情况下，即一个warp中的所有线程访问了相同bank的32个不同字地址的话，那么这32个访问操作将会全部被序列化，大大降低了内存带宽。

NOTE:不同warp中的线程之间不存在什么bank冲突。

共享内存的地址映射方式

要解决bank冲突，首先我们要了解一下共享内存的地址映射方式。

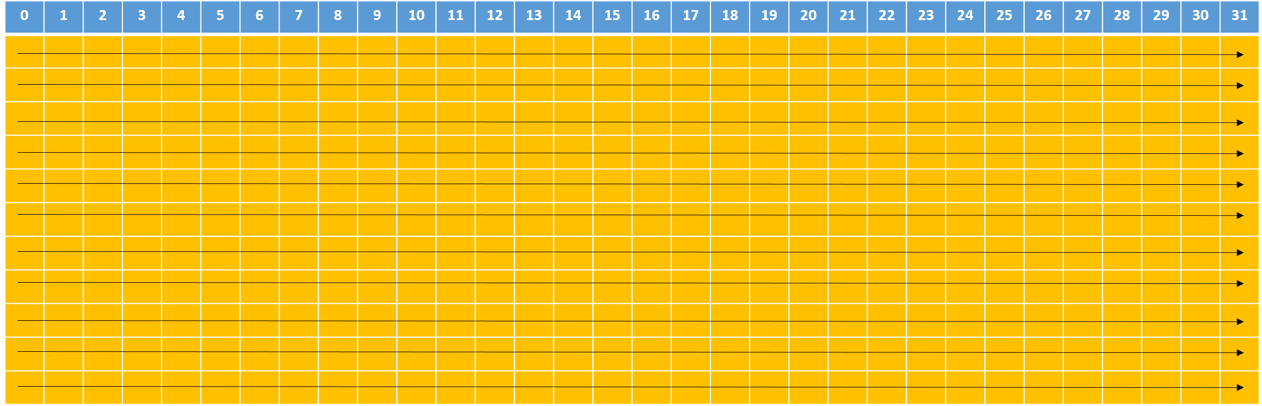

在共享内存中，连续的32-bits字被分配到连续的32个bank中，这就像电影院的座位一样：一列的座位就相当于一个bank，所以每行有32个座位，在每个座位上可以“坐”一个32-bits的数据(或者多个小于32-bits的数据，如4个char型的数据，2个short型的数据)；而正常情况下，我们是按照先坐完一行再坐下一行的顺序来坐座位的，在shared memory中地址映射的方式也是这样的。下图中内存地址是按照箭头的方向依次映射的：

bank_layout

上图中数字为bank编号。这样的话，如果你将申请一个共享内存数组(假设是int类型)的话，那么你的每个元素所对应的bank编号就是地址偏移量(也就是数组下标)对32取余所得的结果，比如大小为1024的一维数组myShMem：

myShMem[4]: 对应的bank id为#4 (相应的行偏移量为0)
myShMem[31]: 对应的bank id为#31 (相应的行偏移量为0)
myShMem[50]: 对应的bank id为#18 (相应的行偏移量为1)
myShMem[128]: 对应的bank id为#0 (相应的行偏移量为4)
myShMem[178]: 对应的bank id为#18 (相应的行偏移量为5)

典型的bank访问方式

下面我介绍几种典型的bank访问的形式。

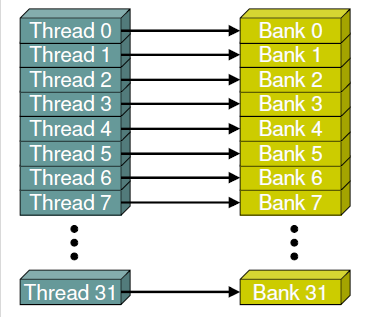

下面这这种访问方式是典型的线性访问方式(访问步长(stride)为1)，由于每个warp中的线程ID与每个bank的ID一一对应，因此不会产生bank冲突。

无冲突的线性访问方式

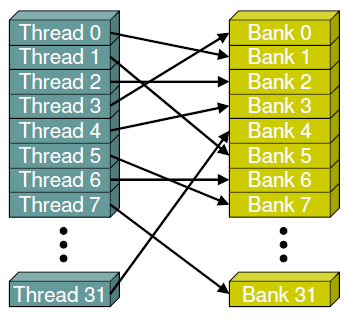

下面这种访问虽然是交叉的访问，每个线程并没有与bank一一对应，但每个线程都会对应一个唯一的bank，所以也不会产生bank冲突。

无冲突的交叉访问方式

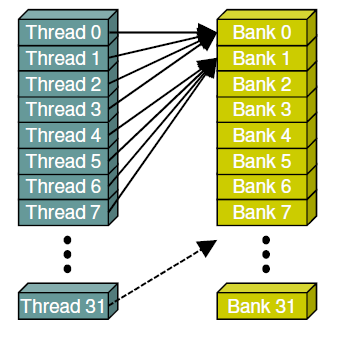

下面这种虽然也是线性的访问bank，但这种访问方式与第一种的区别在于访问的步长(stride)变为2，这就造成了线程0与线程28都访问到了bank 0，线程1与线程29都访问到了bank 2...，于是就造成了2路的bank冲突。我在后面会对以不同的步长(stride)访问bank的情况做进一步讨论。

有冲突的线性访问方式

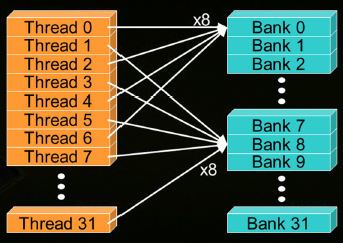

下面这种访问造成了8路的bank冲突，

8路访问冲突

这里我们需要注意，下面这两种情况是两种特殊情况：

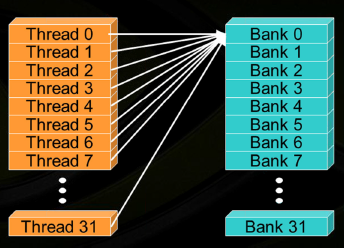

特殊情况1

上图中，所有的线程都访问了同一个bank，貌似产生了32路的bank冲突，但是由于广播(broadcast)机制(当一个warp中的所有线程访问一个bank中的同一个字(word)地址时，就会向所有的线程广播这个字(word))，这种情况并不会发生bank冲突。

同样，这种访问方式也不会产生bank冲突：

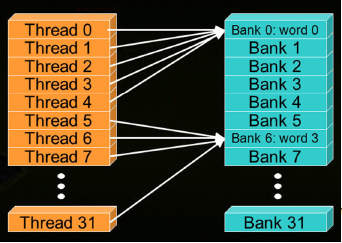

特殊情况2

这就是所谓的多播机制(multicast)——当一个warp中的几个线程访问同一个bank中的相同字地址时，会将该字广播给这些线程。

NOTE:这里的多播机制(multicast)只适用于计算能力2.0及以上的设备，上篇博客中已经提到。

数据类型与bank冲突

我们都知道，当每个线程访问一个32-bits大小的数据类型的数据(如int，float)时，不会发生bank冲突。

extern __shared__ int shrd[];
foo = shrd[baseIndex + threadIdx.x]

但是如果每个线程访问一个字节(8-bits)的数据时，会不会发生bank冲突呢？很明显这种情况会发生bank冲突的，因为四个线程访问了同一个bank，造成了四路bank冲突。同理，如果是short类型（16-bits）也会发生bank冲突，会产生两路的bank冲突，下面是这种情况的两个例子：

extern __shared__ char shrd[];
foo = shrd[baseIndex + threadIdx.x];

访问1字节的例子1

extern __shared__ short shrd[];
foo = shrd[baseIndex + threadIdx.x];

访问1字节的例子2

访问步长与bank冲突

我们通常这样来访问数组：每个线程根据线程编号tid与s的乘积来访问数组的32-bits字(word)：

extern __shared__ float shared[];
float data = shared[baseIndex + s * tid];

如果按照上面的方式，那么当s*n是bank的数量(即32)的整数倍时或者说n是32/d的整数倍(d是32和s的最大公约数)时，线程tid和线程tid+n会访问相同的bank。我们不难知道如果tid与tid+n位于同一个warp时，就会发生bank冲突，相反则不会。

仔细思考你会发现，只有warp的大小(即32)小于等于32/d时，才不会有bank冲突，而只有当d等于1时才能满足这个条件。要想让32和s的最大公约数d为1，s必须为奇数。于是，这里有一个显而易见的结论：当访问步长s为奇数时，就不会发生bank冲突。

bank冲突的例子

既然我们已经理解了bank冲突，那我们就小试牛刀，来练习下吧！下面我们以并行计算中的经典的归约算法为例来做一个简单的练习。

假设有一个大小为2048的向量，我们想用归约算法对该向量求和。于是我们申请了一个大小为1024的线程块，并声明了一个大小为2048的共享内存数组，并将数据从全局内存拷贝到了该共享内存数组。

我们可以有以下两种方式实现归约算法：

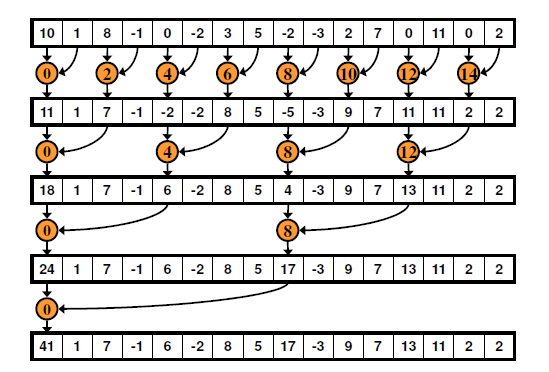

不连续的方式：

不连续的方式

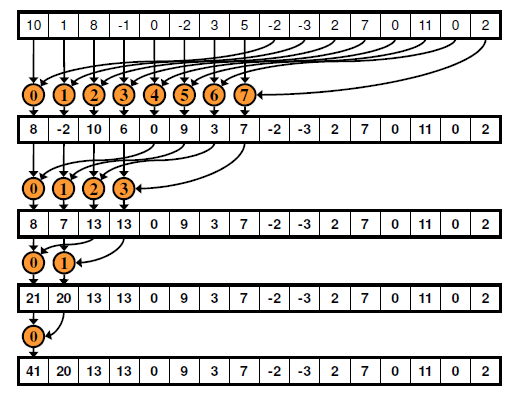

连续的方式：

连续的方式

下面我们用具体的代码来实现上述两种方法。

// 非连续的归约求和
__global__ void BC_addKernel(const int *a, int *r)
{
    __shared__ int cache[ThreadsPerBlock];
    int tid = blockIdx.x * blockDim.x + threadIdx.x;
    int cacheIndex = threadIdx.x;

    // copy data to shared memory from global memory
    cache[cacheIndex] = a[tid];
    __syncthreads();

    // add these data using reduce
    for (int i = 1; i < blockDim.x; i *= 2)
    {
        int index = 2 * i * cacheIndex;
        if (index < blockDim.x)
        {
            cache[index] += cache[index + i];
        }
        __syncthreads();
    }

    // copy the result of reduce to global memory
    if (cacheIndex == 0)
        r[blockIdx.x] = cache[cacheIndex];
}

上述代码实现的是非连续的归约求和，从int index = 2 * i * cacheIndex和cache[index] += cache[index + i];两条语句，我们可以很容易判断这种实现方式会产生bank冲突。当i=1时，步长s=2xi=2，会产生两路的bank冲突；当i=2时，步长s=2xi=4，会产生四路的bank冲突...当i=n时，步长s=2xn=2n。可以看出每一次步长都是偶数，因此这种方式会产生严重的bank冲突。

NOTE:在《GPU高性能运算之CUDA》这本书中对实现不连续的归约算法有两种代码实现方式，但笔者发现书中的提到(p179)的两种所谓相同计算逻辑的函数reduce0和reduce1，其实具有本质上的不同。前者不会发生bank冲突，而后者(即本文中所使用的)才会产生bank冲突。由于前者线程ID要求的条件比较“苛刻”，只有满足tid % (2 * s) == 0的线程才会执行求和操作(sdata[tid]+=sdata[tid+i])；而后者只要满足index(2 * s * tid，即线程ID的2xs倍)小于线程块的大小(blockDim.x)即可。总之，前者在进行求和操作(sdata[tid]+=sdata[tid+i])时，线程的使用同样是不连续的，即当s=1时，线程编号为0,2,4,...,1022；而后者的线程使用是连续的，即当s=1时，前512个线程(0,1,2,...,511)在进行求和操作(sdata[tid]+=sdata[tid+i])，而后512个线程是闲置的。前者不会出现多个线程访问同一bank的不同字地址，而后者正如书中所说会产生严重的bank冲突。(书中用到的s与本文中多次用到的步长s不是同一个变量，注意不要混淆这两个变量)当然这些只是笔者的想法，如有不同，欢迎来与我讨论，邮箱:chaoyanglius@outlook.com。

// 连续的归约求和
__global__ void NBC_addKernel2(const int *a, int *r)
{
    __shared__ int cache[ThreadsPerBlock];
    int tid = blockIdx.x * blockDim.x + threadIdx.x;
    int cacheIndex = threadIdx.x;

    // copy data to shared memory from global memory
    cache[cacheIndex] = a[tid];
    __syncthreads();

    // add these data using reduce
    for (int i = blockDim.x / 2; i > 0; i /= 2)
    {
        if (cacheIndex < i)
        {
            cache[cacheIndex] += cache[cacheIndex + i];
        }
        __syncthreads();
    }

    // copy the result of reduce to global memory
    if (cacheIndex == 0)
        r[blockIdx.x] = cache[cacheIndex];
}

由于每个线程的ID与操作的数据编号一一对应，因此上述的代码很明显不会产生bank冲突。
