1.前言

我们知道：QTableWidget类有如下函数：

void QTableWidget::setCellWidget(int row, int column, QWidget *widget)

可以实现在指定的单元格插入窗体部件QWidget对象，如下代码：

setCellWidget(row, column, new QLineEdit);
setCellWidget(row, column + 1, new QTextEdit);

实现向第row行的column列和column+1列分别插入了一个QLineEdit和一个QTextEdit窗体小部件。

2.问题的提出

公司现有代码是用QTableView实现的，改成QTableWidget比较麻烦或改为QTableWidget不能满足需求，但需要向QTableView的单元格插入窗体小部件，而QTableView貌似是没有QTableWidget类的setCellWidget类似函数的，如何实现？

补充说明：在写本篇博文的时候，我还不知道QAbstractItemView类有setIndexWidget函数实现了QTableWidget类的setCellWidget类似功能：

void QAbstractItemView::setIndexWidget(const QModelIndex &index, QWidget *widget)

所以就写代码自己实现了向单元格插入窗体小部件功能，在第4.4节，我会详细说明该函数用法。（2022年12月1日补记）

3.预备知识说明

因为QTableView是基于Qt的model/view framework框架的，所以读者要能看懂后面的功能点是如何实现的，需要具备Qt的model/view framework知识，即Qt的模型/视图框架知识。如果不懂这方面的知识，请在Qt Assistant 中输入Model/View Programming 学习了解。读者本机Qt安装目录下的Examples\Qt-XX.XX.XX\widgets\itemviews目录下有很多model/view framework的例子，可以进行自学了解，其中XX.XX.XX为Qt的版本号，如：5.14.1。

4.功能实现

4.1.说明

限于篇幅的原因，后面的代码只贴出cpp文件代码，.h文件代码不贴出。
如果读者想运行本例子，请自行根据cpp代码提取出.h文件的类声明和成员函数。
.cpp文件中的所有以m_开头的都是类的成员变量。
QtWidgetsApplication1是本例子的主程序。该类的m_pModel是CModel类型指针成员变量；m_vtBtnWnd、m_vtCheckBoxWnd都是类型为vector<QWidget*>容器；ui.tableView是QTableView类对象；m_nVertCurScrollValue是垂直滚动条滚动的当前值。

为了给QTableView提供数据，必须实现一个模型即从QAbstractTableModel.类派生出自己的模型类来，模型类model.cpp代码如下：

#include "model.h"
CModel::CModel(QObject *parent)
	: QAbstractTableModel(parent)
{}

CModel::~CModel()
{}

QVariant CModel::data(const QModelIndex& index, int role/* = Qt::DisplayRole*/) const
{
	return QVariant();
}

// 作为例子，假想QTableView有2列
int CModel::columnCount(const QModelIndex& parent/* = QModelIndex()*/) const
{
	return 2;
}

// 作为例子，假想QTableView有88行
int CModel::rowCount(const QModelIndex& parent/* = QModelIndex()*/) const
{
	return 88;
}

QVariant CModel::headerData(int section, Qt::Orientation orientation, int role /*= Qt::DisplayRole*/) const
{
	if (orientation != Qt::Horizontal) // 作为例子演示，我们只关心表头是水平的情况
		return QVariant();

	if (role != Qt::DisplayRole)// 作为例子演示，我们只关心 Qt::DisplayRole
		return QVariant();

    // 构造列，第1列列名为"button"；第2列列名为"checkbox"
	if(0 == section)
	 return "button";
	else if(1 == section)
		return "checkbox";

	return QVariant();
}

QtWidgetsApplication1.cpp实现如下：

#include "QtWidgetsApplication1.h"
#include "model.h"
#include<QPushButton>
#include<QScrollBar>
#include<QCheckBox>
QtWidgetsApplication1::QtWidgetsApplication1(QWidget *parent)
    : QWidget(parent)
{
    ui.setupUi(this);

    m_pModel = new CModel(this);
    ui.tableView->setModel(m_pModel);

    connect(ui.tableView->horizontalHeader(), &QHeaderView::sectionResized, this, &QtWidgetsApplication1::headerSectionResized);
    connect(ui.tableView->verticalScrollBar(), &QScrollBar::valueChanged, this, &QtWidgetsApplication1::viewScroll);

    createCtrl();

}

QtWidgetsApplication1::~QtWidgetsApplication1()
{}

// 滚动条滚动
void QtWidgetsApplication1::viewScroll(int nValue)
{
    m_nVertCurScrollValue = nValue;

    updateCtlGeometry();
}

// 按住鼠标左键，拖动表头列和列之间的分割线，从而改变列宽
void QtWidgetsApplication1::headerSectionResized(int logicalIndex, int oldSize, int newSize)
{
    updateCtlGeometry();
}
void QtWidgetsApplication1::createCtrl()
{
    auto nRowCount = m_pModel->rowCount();
    auto nColCount = m_pModel->columnCount();

    auto lastAllRowsTotalHeight = 0; // 统计本行之前的所有行高度总和
    auto nHorHeaderHeight = ui.tableView->horizontalHeader()->height();   // 水平表头列高度
    auto nVerticalHeaderWidth = ui.tableView->verticalHeader()->width();  // 垂直表头列宽度
    auto nTableViewFrameWidth = ui.tableView->frameWidth();               // QTableView对象边框宽度

    auto vertHeaderAndFrameWidth = nVerticalHeaderWidth + nTableViewFrameWidth; // 垂直表头列宽度和QTableView对象边框宽度之和
    auto horzHeaderAndFrameWidth = nHorHeaderHeight + nTableViewFrameWidth;     // 水平表头列高度和QTableView对象边框宽度之和

    for (auto nRowIndex = 0; nRowIndex < nRowCount; ++nRowIndex)
    {
        auto qsText(QString("button%1").arg(nRowIndex));
        auto pBtnWnd = new QPushButton(qsText, ui.tableView);
        m_vtBtnWnd.push_back(pBtnWnd);

        qsText = (QString("checkbox%1").arg(nRowIndex));
        auto pCheckBoxWnd = new QCheckBox(qsText, ui.tableView);
        m_vtCheckBoxWnd.push_back(pCheckBoxWnd);

        auto nCurRowHeight = ui.tableView->rowHeight(nRowIndex);  // 当前行高
        if (0 != nRowIndex)
        {
            auto lastRowIndex = (nRowIndex - 1);
            lastAllRowsTotalHeight += ui.tableView->rowHeight(lastRowIndex); // 累计本行之前的所有行高的和

            pBtnWnd->setGeometry(vertHeaderAndFrameWidth,
                horzHeaderAndFrameWidth + lastAllRowsTotalHeight, ui.tableView->columnWidth(0),
                nCurRowHeight);

            pCheckBoxWnd->setGeometry(vertHeaderAndFrameWidth + ui.tableView->columnWidth(0),
                horzHeaderAndFrameWidth + lastAllRowsTotalHeight, ui.tableView->columnWidth(1),
                nCurRowHeight);
        }
        else// 第一行要单独处理，第一行没有上一行，即nRowIndex - 1不存在，是负值
        {
            pBtnWnd->setGeometry(vertHeaderAndFrameWidth, horzHeaderAndFrameWidth, ui.tableView->columnWidth(0), nCurRowHeight);
            pCheckBoxWnd->setGeometry(vertHeaderAndFrameWidth + ui.tableView->columnWidth(0), horzHeaderAndFrameWidth, ui.tableView->columnWidth(1), nCurRowHeight);
        }
    }
}

// 更新单元格窗体部件几何尺寸
void QtWidgetsApplication1::updateCtlGeometry()
{
    auto nRowCount = m_pModel->rowCount();

    auto lastAllRowsTotalHeight = 0; // 统计本行之前的所有行高度总和
    auto nHorHeaderHeight = ui.tableView->horizontalHeader()->height();   // 水平表头列高度
    auto nVerticalHeaderWidth = ui.tableView->verticalHeader()->width();  // 垂直表头列宽度
    auto nTableViewFrameWidth = ui.tableView->frameWidth();               // QTableView对象边框宽度

    auto vertHeaderAndFrameWidth = nVerticalHeaderWidth + nTableViewFrameWidth; // 垂直表头列宽度和QTableView对象边框宽度之和
    auto horzHeaderAndFrameWidth = nHorHeaderHeight + nTableViewFrameWidth;     // 水平表头列高度和QTableView对象边框宽度之和
    auto xPos = vertHeaderAndFrameWidth;

    // 滚动条没有达到最大值
    if (m_nVertCurScrollValue != ui.tableView->verticalScrollBar()->maximum())
    {
        for (auto nRowIndex = 0; nRowIndex < nRowCount; ++nRowIndex)
        {
            auto pBtnWnd = m_vtBtnWnd[nRowIndex];
            auto pCheckBoxWnd = m_vtCheckBoxWnd[nRowIndex];
            auto nCurRowHeight = ui.tableView->rowHeight(nRowIndex); // 当前行的高度
            int yPos;
            if (0 != nRowIndex)
            {
                auto lastRowIndex = (nRowIndex - 1);
                lastAllRowsTotalHeight += ui.tableView->rowHeight(lastRowIndex); // 统计本行之前的所有行的高度和

                /* m_nVertCurScrollValue值是以单元格高度为单位的，即每次垂直滚动距离是单元格倍数
                   当鼠标单击滚动条向下滚动时，需要扣减 m_nCurScrollValue * ui.tableView->rowHeight(nRowIndex)距离
                */
                yPos = horzHeaderAndFrameWidth + lastAllRowsTotalHeight - m_nVertCurScrollValue * ui.tableView->rowHeight(nRowIndex);
                pBtnWnd->setGeometry(xPos, yPos, ui.tableView->columnWidth(0), nCurRowHeight);

                // CheckBox的横坐标就是第1列QPushButton的x坐标再加上QPushButton的宽度
                pCheckBoxWnd->setGeometry(xPos + ui.tableView->columnWidth(0), yPos, ui.tableView->columnWidth(1), nCurRowHeight);
            }
            else // 第一行要单独处理，第一行没有上一行，即nRowIndex - 1不存在，是负值
            {
                yPos = horzHeaderAndFrameWidth - m_nVertCurScrollValue * ui.tableView->rowHeight(0);
                pBtnWnd->setGeometry(xPos, yPos, ui.tableView->columnWidth(0), nCurRowHeight);
                pCheckBoxWnd->setGeometry(xPos + ui.tableView->columnWidth(0), yPos, ui.tableView->columnWidth(1), nCurRowHeight);
            }

            setCellWndVisible(pBtnWnd, pCheckBoxWnd, yPos, horzHeaderAndFrameWidth);
        } // end for
    }
    else // 拖动滚动条到达最大值要单独处理
    {
        auto nViewHeight = ui.tableView->viewport()->height();
        for (auto nRowIndex = nRowCount - 1; nRowIndex >= 0 ; --nRowIndex)
        {
            auto pBtnWnd = m_vtBtnWnd[nRowIndex];
            auto pCheckBoxWnd = m_vtCheckBoxWnd[nRowIndex];

            lastAllRowsTotalHeight += ui.tableView->rowHeight(nRowIndex);
            int yPos = nViewHeight + nHorHeaderHeight - lastAllRowsTotalHeight;
            pBtnWnd->setGeometry(xPos, yPos, ui.tableView->columnWidth(0),
                ui.tableView->rowHeight(nRowIndex));

            pCheckBoxWnd->setGeometry(xPos + ui.tableView->columnWidth(0), yPos, ui.tableView->columnWidth(1),
                ui.tableView->rowHeight(nRowIndex));

            setCellWndVisible(pBtnWnd, pCheckBoxWnd, yPos, horzHeaderAndFrameWidth);
        }
    }
}

// 设置单元格窗体部件的可见性
void QtWidgetsApplication1::setCellWndVisible(QWidget* pBtnWnd, QWidget* pCheckBoxWnd,
                                              int yPos, int nHorzHeaderAndFrameWidth)
{
    /* 如果单元格所在窗体部件的纵坐标比水平表头高度与QTableView的上边框之和还小，就隐藏
       窗体部件,防止向上拖动滚动条到最顶部时，最上面一行单元格所在窗体部件遮挡住水平表头
    */
    if (yPos < nHorzHeaderAndFrameWidth)
    {
        pBtnWnd->hide();
        pCheckBoxWnd->hide();
    }
    else // 这种情况是：向下拖动滚动条时，最上面一行单元格所在窗体部件在水平表头下方，即没遮挡住水平表头
    {
        pBtnWnd->show();
        pCheckBoxWnd->show();
    }
}

void QtWidgetsApplication1::resizeEvent(QResizeEvent* event)
{
    QWidget::resizeEvent(event);

    updateCtlGeometry();
}

4.2.代码剖析

4.2.1.QTableView有关的几个尺寸及对象说明

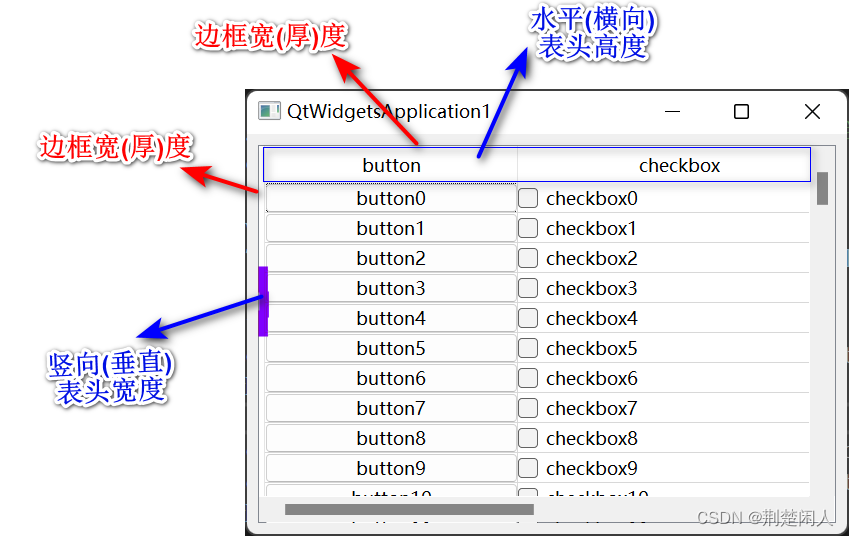

图1

QTableView类对象内部有个viewport对象，可通过如下代码获得：

ui.tableView->viewport();

viewport对象在QTableView类对象中的位置如下蓝色方框所示：

图2

即viewport对象是QTableView类对象剔除边框、垂直表头、水平表头的区域。

4.2.2.createCtrl函数分析

第39行：模型m_pModel获取QTableView的有多少行。

第50~79行：每行的第1列创建一个QPushButton；每行的第2列创建一个QCheckBox。其思路是：

根据QTableView的竖向表头列宽度和QTableView的边框宽（厚）度和单元格宽度（列宽）算出QPushButton、QCheckBox窗体部件的x坐标。
根据QTableView的水平表头列宽度和QTableView的边框宽（厚）度和当前行之前的所有单元格行高总值算出QPushButton、QCheckBox窗体部件的y坐标。
因为第1行没有上一行，即nRowIndex - 1不存在，是负值，所有第1行要单独处理。
然后调用setGeometry函数设置QPushButton、QCheckBox窗体部件的位置和宽高，这样QPushButton、QCheckBox窗体部件正好在每行的每个单元格的位置上了。

结合图1，就能很好理解createCtrl函数的nHorHeaderHeight、nVerticalHeaderWidth、nTableViewFrameWidth的含义了。

4.2.2.updateCtlGeometry函数分析

updateCtlGeometry函数在垂直滚动条滚动、按住鼠标左键，拖动水平表头列和列之间的分割线，从而改变列宽、窗体大小变化时会被调用。该函数和createCtrl函数思想类似，但考虑了：

垂直滚动条滚动的情况。m_nVertCurScrollValue值表示垂直滚动条当前的值，该值是以单元格高度为单位的，即每次垂直滚动条滚动的距离是单元格倍数。当鼠标单击滚动条向下滚动时，需要扣减 m_nCurScrollValue * ui.tableView->rowHeight(nRowIndex)距离，此时呈现的视觉效果是单元格及单元格内的QPushButton、QCheckButton向上移动。
垂直滚动条滚动到最大值时要单独处理，处理代码如129~147行所示。如果不单独处理，则当滚动条达到最大位置时，则有可能出现：1）最后一行单元格和底部不是严格封合的，即留有空隙；2）：最后一行不能完全显示。3）：当改变窗体大小（如：最大化）时，单元格中的QPushButton、QCheckButton消失了。如下图所示：

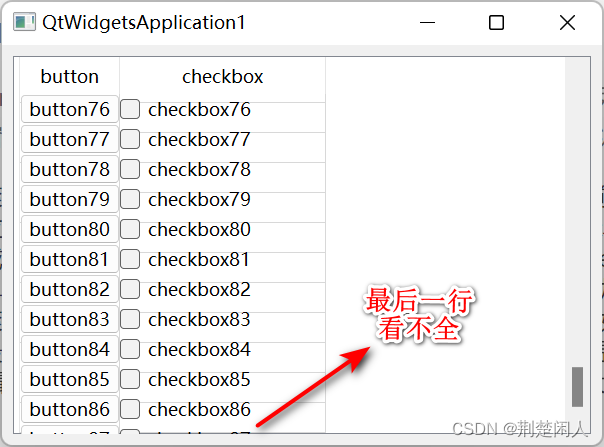

图3

图4

垂直滚动条滚动到最大位置单独处理的思路是：通过获取QTableView的viewport()高度（参见图2），按照行索引从大到小并从viewport()的底部向上设置行单元格的QPushButton、QCheckButton位置及几何尺寸。

4.2.3.setCellWndVisible函数分析

setCellWndVisible函数设置单元格窗体部件的可见性。在向上滚动垂直滚动条滚动到最顶部时，有如下情况：

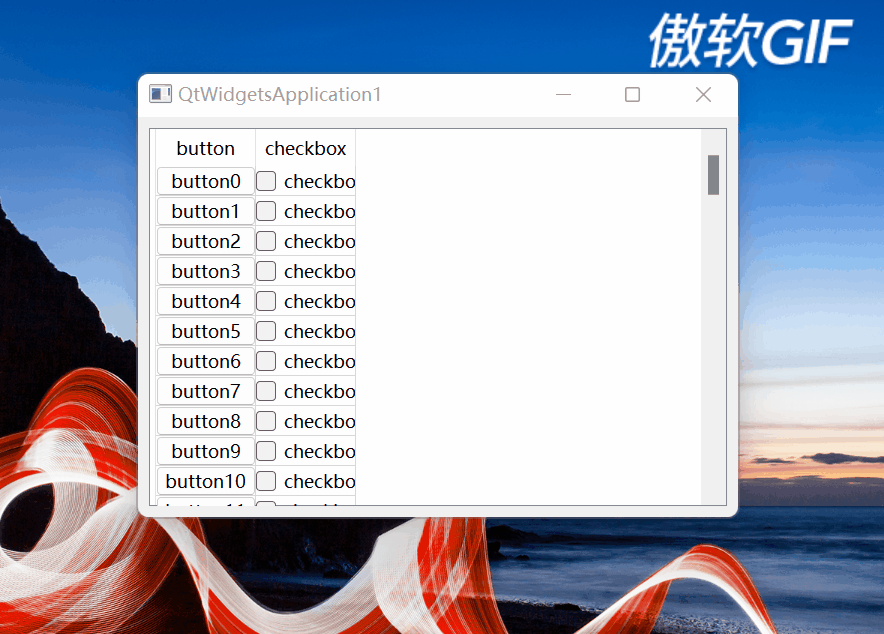

图5

可以看到，最上面第1行的单元格遮挡住水平表头了。该函数就是处理这种情况的，其思路是：

如果单元格所在窗体部件的纵坐标比水平表头高度与QTableView的上边框之和还小，证明在水平表头上方靠近标题栏方向，就隐藏窗体部件,防止向上拖动滚动条到最顶部时，最上面一行单元格所在窗体部件遮挡住水平表头。
而当向下拖动滚动条时，如果单元格所在窗体部件的纵坐标比水平表头高度与QTableView的上边框之和还大，则单元格所在窗体部件证明在水平表头的下方，就将其显示。

4.3.实现的完整效果

实现的完整效果如下：

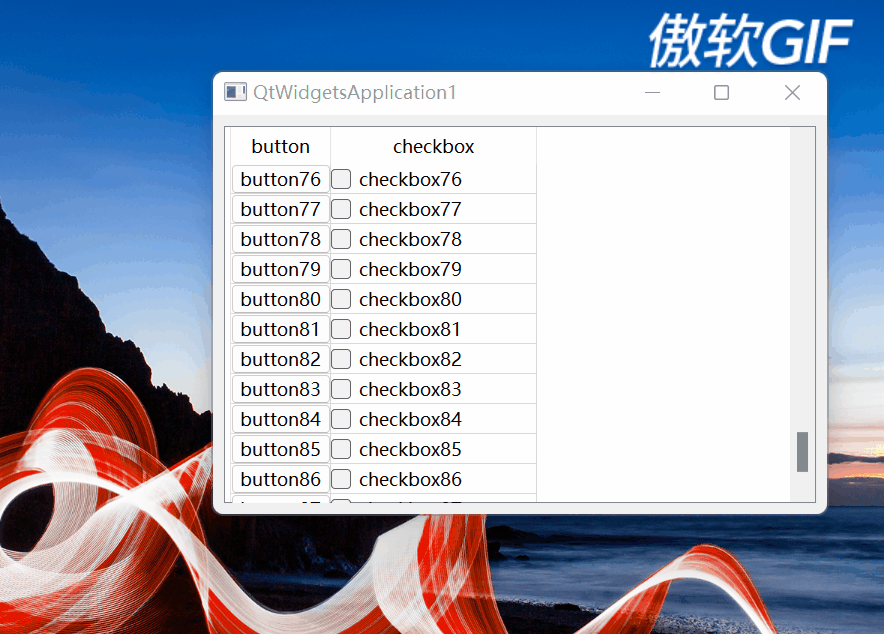

图6

4.4.利用QAbstractItemView类的setIndexWidget函数实现

本小节是2022年12月1日补写的，前面章节是之前写的，在补写本节之前，我还不知道QAbstractItemView类有setIndexWidget函数实现了前几节的功能。

因为QTreeView、QTableView是继承自QAbstractItemView类，所以QTreeView、QTableView类对象也能调用setIndexWidget函数，该函数声明如下：

void QAbstractItemView::setIndexWidget(const QModelIndex &index, QWidget *widget)

第1个参数是模型索引（注：模型索引涉及到了Qt的model/view framework框架,请自行查阅Qt帮助），你可以想象为就是一个单元格所在的行列索引号。如果该参数无效，例如是根节点索引时，则这个函数什么都不做。

第2个参数是单元格要插入的窗体部件。注意：窗体部件autoFillBackground 属性要设置为true,否则窗体背景色是透明的。如果在指定索引处的A窗体被后来的窗体B替换，则A窗体被删除，如下：


  setIndexWidget(index, new QLineEdit);
  ...
  setIndexWidget(index, new QTextEdit);

则QLineEdit会被删除。本函数仅仅能用来根据项的数据在可见区域显示一些静态内容，如果需要显示一些动态内容或者显示一个自定义的编辑框部件，需通过子类化QStyledItemDelegate类实现。如下代码可以实现上述同样（放在构造函数里）功能，且不需要updateCtlGeometry类似函数控制单元格窗体部件几何位置和尺寸。

void QtWidgetsApplication1::installWidget()
{
    auto nRowCount = m_pModel->rowCount();
    auto nColCount = m_pModel->columnCount();

    for (auto nRowIndx = 0; nRowIndx < nRowCount; ++nRowIndx)
    {
        auto modelIndx = m_pModel->index(nRowIndx, 0);
        QString qsText(QString("button%1").arg(nRowIndx));
        ui.tableView->setIndexWidget(modelIndx, new QPushButton(qsText, this));

        modelIndx = m_pModel->index(nRowIndx, 1);
        qsText = (QString("checkbox%1").arg(nRowIndx));
        ui.tableView->setIndexWidget(modelIndx, new QCheckBox(qsText, this));
    }

}
