简化真值表（根据表绘制电路）

---

前言

关于电子技术基础（数字部分）的edu个人学习记录

---

一、根据简化真值表绘制电路

任务描述

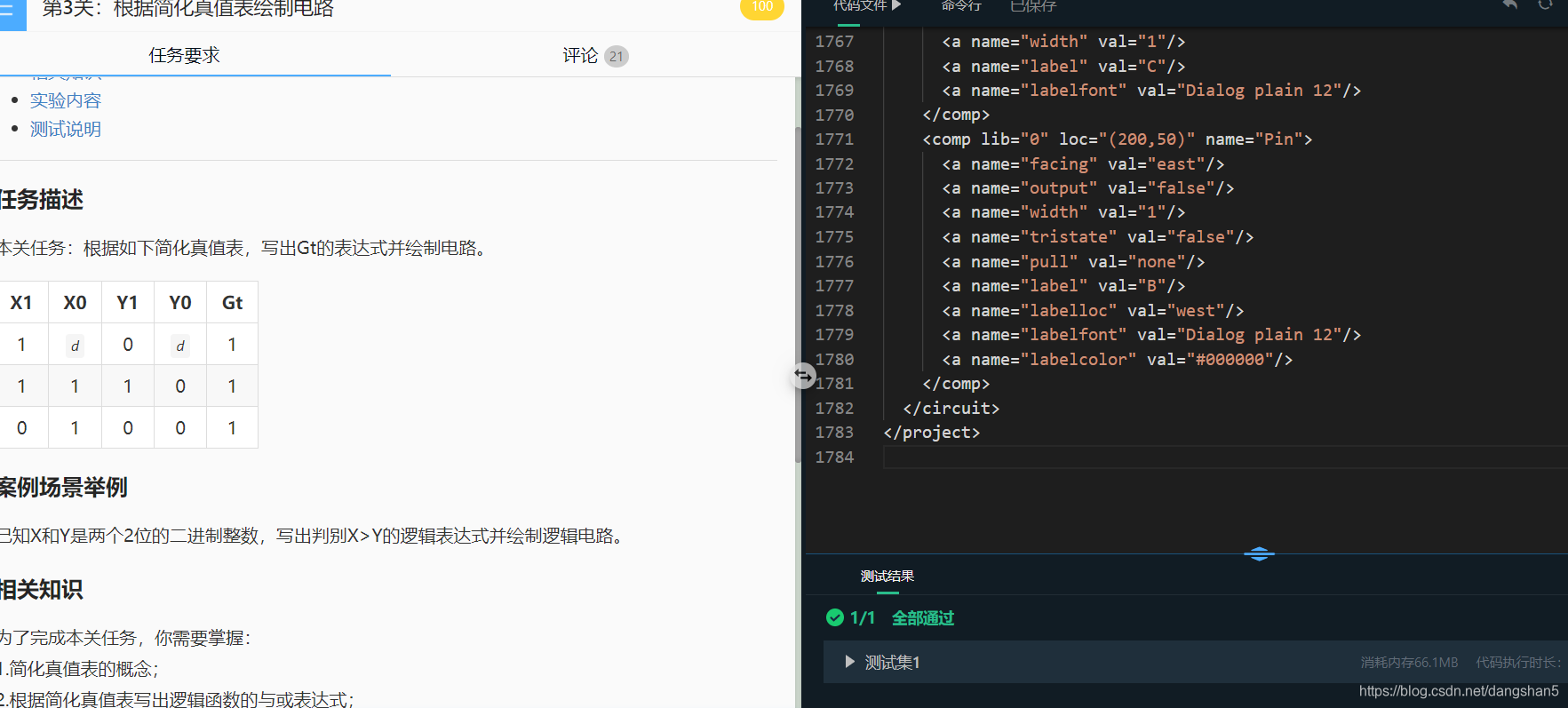

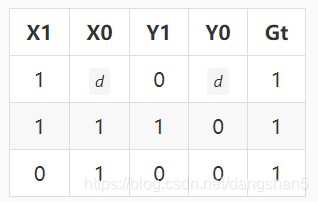

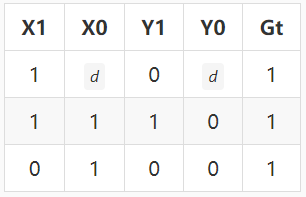

本关任务：根据如下简化真值表，写出Gt的表达式并绘制电路。

案例场景举例
已知X和Y是两个2位的二进制整数，写出判别X>Y的逻辑表达式并绘制逻辑电路。

相关知识
为了完成本关任务，你需要掌握：
1.简化真值表的概念；
2.根据简化真值表写出逻辑函数的与或表达式；
3.普通代数变量与逻辑变量的差异；
4.关系表达式与逻辑表达式的区别。

二、做法

1.相关概念

1.归谬赋值法又称为简化真值表法，主要用来判定一个蕴含式是否为重言式。
2.表中的d表示的是任意电平位（对照下面链接的真值表，可能不同的翻译用词不同。）

http://baike.baidu.com/view/6735014.htm

2.步骤

1.由题目得到x1,x0,y1,y0分别是一个二进制数。
2.d表示为任意电平位
3.由上可得：

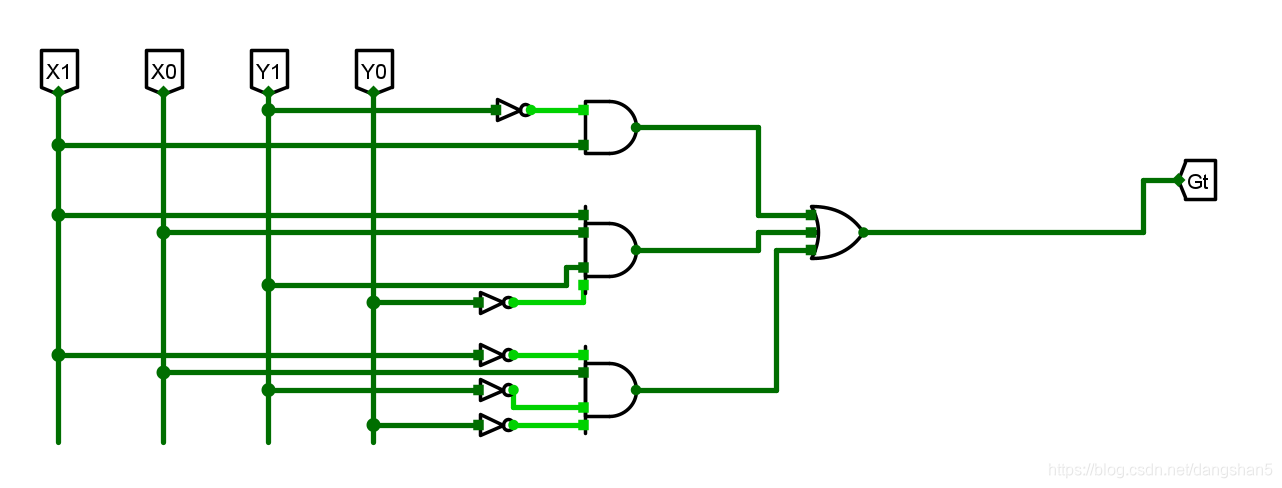

4.由上式，绘制出电路图，得：

5.得到结果：

总结

以上就是文章要讲的内容，本文仅仅简单介绍了简化真值表及简单做法，如果文章有什么错误，请指出，本人会及时做出修改，谢谢。（学习笔记一3.26）
