多节点模型

MultiJointModel中的层次结构

控制各部件旋转角度的变量

示例程序——共用顶点数据，通过模型矩阵缩放实现（MultiJointModel.js）

MultiJointModel.js（按键响应部分）

MultiJointModel.js（绘制模型部分）

MultiJointModel.js（绘制部件drawBox（））

示例程序——各自对应各自顶点数据实现（MultiJointModel_segment.js）

代码详解

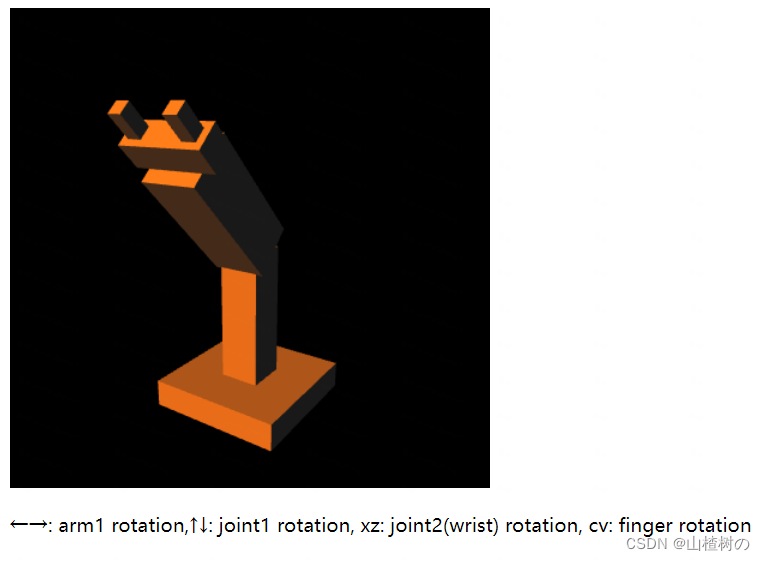

示例效果

多节点模型

本文将把WebGL层次模型——单节点模型_山楂树の的博客-优快云博客JointMode扩展为MultiJointModel，后者绘制一个具有多个关节的完整的机器人手臂，包括基座（base）、上臂（arm1）、前臂（arm2）、手掌（palm）、两根手指（finger1 ＆ finger2），全部可以通过键盘来控制。arm1和arm2的连接关节joint1位于arm1顶部，arm2和palm的连接关节joint2位于arm2顶部，finger1和finger2位于palm一端，如下图所示。

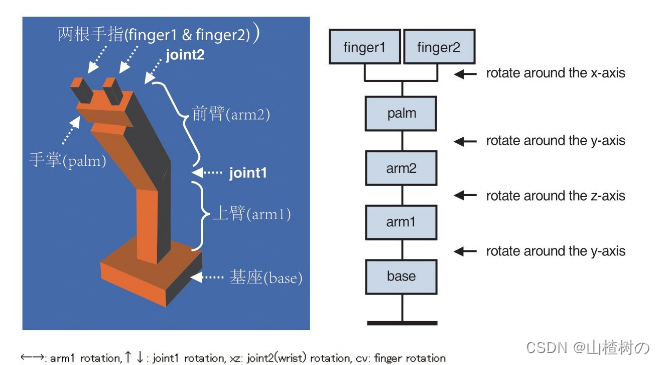

MultiJointModel中的层次结构

用户可以通过键盘操纵机器人手臂，arm1和arm2的操作和JointModel一样，此外，还可以使用x和z键旋转joint2（腕关节），使用C和V键旋转finger1和finger2。控制这些小部件旋转角度的全局变量，如下图所示。

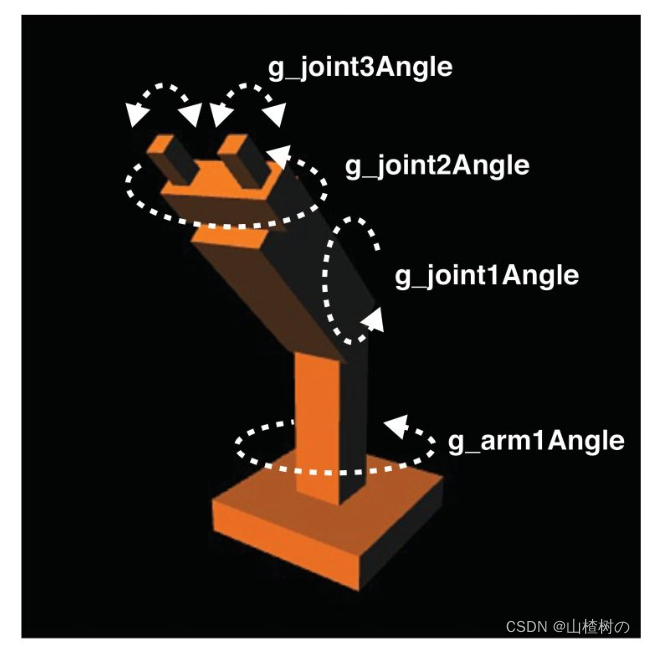

控制各部件旋转角度的变量

我们将用如下两种方式实现

示例程序——共用顶点数据，通过模型矩阵缩放实现（MultiJointModel.js）

示例程序MultiJointModel和JointModel相比，主要有两处不同：keydown（）函数响应更多的按键情况，draw（）函数绘制各部件的逻辑更复杂了。首先来看keydown（）函数，如下所示：

var VSHADER_SOURCE =
  'attribute vec4 a_Position;\n' +
  'attribute vec4 a_Normal;\n' +
  'uniform mat4 u_MvpMatrix;\n' +
  'uniform mat4 u_NormalMatrix;\n' +
  'varying vec4 v_Color;\n' +
  'void main() {\n' +
  '  gl_Position = u_MvpMatrix * a_Position;\n' +
  '  vec3 lightDirection = normalize(vec3(0.0, 0.5, 0.7));\n' + // 归一化光线方向
  '  vec4 color = vec4(1.0, 0.4, 0.0, 1.0);\n' +
  '  vec3 normal = normalize((u_NormalMatrix * a_Normal).xyz);\n' +
  '  float nDotL = max(dot(normal, lightDirection), 0.0);\n' +
  '  v_Color = vec4(color.rgb * nDotL + vec3(0.1), color.a);\n' +
  '}\n';
var FSHADER_SOURCE =
  '#ifdef GL_ES\n' +
  'precision mediump float;\n' +
  '#endif\n' +
  'varying vec4 v_Color;\n' +
  'void main() {\n' +
  '  gl_FragColor = v_Color;\n' +
  '}\n';

function main() {
  var canvas = document.getElementById('webgl');
  var gl = getWebGLContext(canvas);
  if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) return
  var n = initVertexBuffers(gl);
  gl.clearColor(0.0, 0.0, 0.0, 1.0);
  gl.enable(gl.DEPTH_TEST);
  var u_MvpMatrix = gl.getUniformLocation(gl.program, 'u_MvpMatrix'); // 模型视图投影矩阵
  var u_NormalMatrix = gl.getUniformLocation(gl.program, 'u_NormalMatrix'); // 用于计算法向量的矩阵
  // 计算视图投影矩阵
  var viewProjMatrix = new Matrix4();
  viewProjMatrix.setPerspective(50.0, canvas.width / canvas.height, 1.0, 100.0);
  viewProjMatrix.lookAt(20.0, 10.0, 30.0, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0);
  // 注册按键时要调用的事件处理程序
  document.onkeydown = function (ev) { keydown(ev, gl, n, viewProjMatrix, u_MvpMatrix, u_NormalMatrix); };
  draw(gl, n, viewProjMatrix, u_MvpMatrix, u_NormalMatrix); // 绘制立方体
}

var ANGLE_STEP = 3.0;     // 旋转角度的增量（度）
var g_arm1Angle = 90.0;   // 手臂1的旋转角度（度）
var g_joint1Angle = 45.0; // 关节1的旋转角度（度）
var g_joint2Angle = 0.0;  // 关节2的旋转角度（度）
var g_joint3Angle = 0.0;  // 关节3的旋转角度（度）
function keydown(ev, gl, n, viewProjMatrix, u_MvpMatrix, u_NormalMatrix) {
  switch (ev.keyCode) {
    case 40: // Up arrow key -> the positive rotation of joint1 around the z-axis
      if (g_joint1Angle < 135.0) g_joint1Angle += ANGLE_STEP;
      break;
    case 38: // Down arrow key -> the negative rotation of joint1 around the z-axis
      if (g_joint1Angle > -135.0) g_joint1Angle -= ANGLE_STEP;
      break;
    case 39: // Right arrow key -> the positive rotation of arm1 around the y-axis
      g_arm1Angle = (g_arm1Angle + ANGLE_STEP) % 360;
      break;
    case 37: // Left arrow key -> the negative rotation of arm1 around the y-axis
      g_arm1Angle = (g_arm1Angle - ANGLE_STEP) % 360;
      break;
    case 90: // 'ｚ'key -> the positive rotation of joint2
      g_joint2Angle = (g_joint2Angle + ANGLE_STEP) % 360;
      break;
    case 88: // 'x'key -> the negative rotation of joint2
      g_joint2Angle = (g_joint2Angle - ANGLE_STEP) % 360;
      break;
    case 86: // 'v'key -> the positive rotation of joint3
      if (g_joint3Angle < 60.0) g_joint3Angle = (g_joint3Angle + ANGLE_STEP) % 360;
      break;
    case 67: // 'c'key -> the nagative rotation of joint3
      if (g_joint3Angle > -60.0) g_joint3Angle = (g_joint3Angle - ANGLE_STEP) % 360;
      break;
    default: return; // Skip drawing at no effective action
  }
  // Draw the robot arm
  draw(gl, n, viewProjMatrix, u_MvpMatrix, u_NormalMatrix);
}

function initVertexBuffers(gl) {
  // 坐标（一侧长度为1，原点位于底部中心的立方体）
  var vertices = new Float32Array([
    0.5, 1.0, 0.5, -0.5, 1.0, 0.5, -0.5, 0.0, 0.5, 0.5, 0.0, 0.5, // v0-v1-v2-v3 front
    0.5, 1.0, 0.5, 0.5, 0.0, 0.5, 0.5, 0.0, -0.5, 0.5, 1.0, -0.5, // v0-v3-v4-v5 right
    0.5, 1.0, 0.5, 0.5, 1.0, -0.5, -0.5, 1.0, -0.5, -0.5, 1.0, 0.5, // v0-v5-v6-v1 up
    -0.5, 1.0, 0.5, -0.5, 1.0, -0.5, -0.5, 0.0, -0.5, -0.5, 0.0, 0.5, // v1-v6-v7-v2 left
    -0.5, 0.0, -0.5, 0.5, 0.0, -0.5, 0.5, 0.0, 0.5, -0.5, 0.0, 0.5, // v7-v4-v3-v2 down
    0.5, 0.0, -0.5, -0.5, 0.0, -0.5, -0.5, 1.0, -0.5, 0.5, 1.0, -0.5  // v4-v7-v6-v5 back
  ]);
  var normals = new Float32Array([
    0.0, 0.0, 1.0, 0.0, 0.0, 1.0, 0.0, 0.0, 1.0, 0.0, 0.0, 1.0, // v0-v1-v2-v3 front
    1.0, 0.0, 0.0, 1.0, 0.0, 0.0, 1.0, 0.0, 0.0, 1.0, 0.0, 0.0, // v0-v3-v4-v5 right
    0.0, 1.0, 0.0, 0.0, 1.0, 0.0, 0.0, 1.0, 0.0, 0.0, 1.0, 0.0, // v0-v5-v6-v1 up
    -1.0, 0.0, 0.0, -1.0, 0.0, 0.0, -1.0, 0.0, 0.0, -1.0, 0.0, 0.0, // v1-v6-v7-v2 left
    0.0, -1.0, 0.0, 0.0, -1.0, 0.0, 0.0, -1.0, 0.0, 0.0, -1.0, 0.0, // v7-v4-v3-v2 down
    0.0, 0.0, -1.0, 0.0, 0.0, -1.0, 0.0, 0.0, -1.0, 0.0, 0.0, -1.0  // v4-v7-v6-v5 back
  ]);
  var indices = new Uint8Array([
    0, 1, 2, 0, 2, 3,    // front
    4, 5, 6, 4, 6, 7,    // right
    8, 9, 10, 8, 10, 11,    // up
    12, 13, 14, 12, 14, 15,    // left
    16, 17, 18, 16, 18, 19,    // down
    20, 21, 22, 20, 22, 23     // back
  ]);
  // 将顶点属性写入缓冲区（坐标和法线）
  if (!initArrayBuffer(gl, 'a_Position', vertices, gl.FLOAT, 3)) return -1;
  if (!initArrayBuffer(gl, 'a_Normal', normals, gl.FLOAT, 3)) return -1;
  gl.bindBuffer(gl.ARRAY_BUFFER, null);
  var indexBuffer = gl.createBuffer();
  gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, indexBuffer);
  gl.bufferData(gl.ELEMENT_ARRAY_BUFFER, indices, gl.STATIC_DRAW);
  return indices.length;
}

function initArrayBuffer(gl, attribute, data, type, num) {
  var buffer = gl.createBuffer();
  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
  gl.bufferData(gl.ARRAY_BUFFER, data, gl.STATIC_DRAW);
  var a_attribute = gl.getAttribLocation(gl.program, attribute);
  gl.vertexAttribPointer(a_attribute, num, type, false, 0, 0);
  gl.enableVertexAttribArray(a_attribute);
  return true;
}

// 坐标变换矩阵
var g_modelMatrix = new Matrix4(), g_mvpMatrix = new Matrix4();
function draw(gl, n, viewProjMatrix, u_MvpMatrix, u_NormalMatrix) {
  gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);

  // 基座
  var baseHeight = 2.0;
  g_modelMatrix.setTranslate(0.0, -12.0, 0.0);
  drawBox(gl, n, 10.0, baseHeight, 10.0, viewProjMatrix, u_MvpMatrix, u_NormalMatrix);

  // Arm1
  var arm1Length = 10.0;
  g_modelMatrix.translate(0.0, baseHeight, 0.0);     // Move onto the base
  g_modelMatrix.rotate(g_arm1Angle, 0.0, 1.0, 0.0);  // Rotate around the y-axis
  drawBox(gl, n, 3.0, arm1Length, 3.0, viewProjMatrix, u_MvpMatrix, u_NormalMatrix); // Draw

  // Arm2
  var arm2Length = 10.0;
  g_modelMatrix.translate(0.0, arm1Length, 0.0);       // Move to joint1
  g_modelMatrix.rotate(g_joint1Angle, 0.0, 0.0, 1.0);  // Rotate around the z-axis
  drawBox(gl, n, 4.0, arm2Length, 4.0, viewProjMatrix, u_MvpMatrix, u_NormalMatrix); // Draw

  // A palm
  var palmLength = 2.0;
  g_modelMatrix.translate(0.0, arm2Length, 0.0);       // Move to palm
  g_modelMatrix.rotate(g_joint2Angle, 0.0, 1.0, 0.0);  // Rotate around the y-axis
  drawBox(gl, n, 2.0, palmLength, 6.0, viewProjMatrix, u_MvpMatrix, u_NormalMatrix);  // Draw

  // 移动至手掌中心
  g_modelMatrix.translate(0.0, palmLength, 0.0);

  // 第一个手指
  pushMatrix(g_modelMatrix); // 此操作防止第二个手指依赖第一个手指的模型矩阵，如旋转平移大变换或小变换的操作
  g_modelMatrix.translate(0.0, 0.0, 2.0);
  g_modelMatrix.rotate(g_joint3Angle, 1.0, 0.0, 0.0);  // Rotate around the x-axis
  drawBox(gl, n, 1.0, 2.0, 1.0, viewProjMatrix, u_MvpMatrix, u_NormalMatrix);
  g_modelMatrix = popMatrix();

  // 第二个手指
  g_modelMatrix.translate(0.0, 0.0, -2.0);
  g_modelMatrix.rotate(-g_joint3Angle, 1.0, 0.0, 0.0);  // Rotate around the x-axis
  drawBox(gl, n, 1.0, 2.0, 1.0, viewProjMatrix, u_MvpMatrix, u_NormalMatrix);
}

var g_matrixStack = []; // 用于存储矩阵的数组
function pushMatrix(m) { // 将指定的矩阵存储到数组中
  var m2 = new Matrix4(m);
  g_matrixStack.push(m2);
}

function popMatrix() { // 删除最后一个矩阵
  return g_matrixStack.pop();
}

var g_normalMatrix = new Matrix4();  // 法向量变换的矩阵
//绘制长方体
function drawBox(gl, n, width, height, depth, viewProjMatrix, u_MvpMatrix, u_NormalMatrix) {
  pushMatrix(g_modelMatrix);   // 每次绘制部件前，保存绘制前的模型矩阵，因为会有缩放操作，以防影响下个部件的大小
  // 长宽高缩放对应系数
  g_modelMatrix.scale(width, height, depth);
  // 计算模型视图投影矩阵并将其传递给u_MvpMatrix
  g_mvpMatrix.set(viewProjMatrix);
  g_mvpMatrix.multiply(g_modelMatrix);
  gl.uniformMatrix4fv(u_MvpMatrix, false, g_mvpMatrix.elements);
  // 计算模型运动后，法向量的值
  g_normalMatrix.setInverseOf(g_modelMatrix); // 逆旋转
  g_normalMatrix.transpose(); // 转置矩阵
  gl.uniformMatrix4fv(u_NormalMatrix, false, g_normalMatrix.elements);
  // 绘制立方体
  gl.drawElements(gl.TRIANGLES, n, gl.UNSIGNED_BYTE, 0);
  g_modelMatrix = popMatrix();   // 释放绘制前保存的模型矩阵供下个部件使用
}

MultiJointModel.js（按键响应部分）

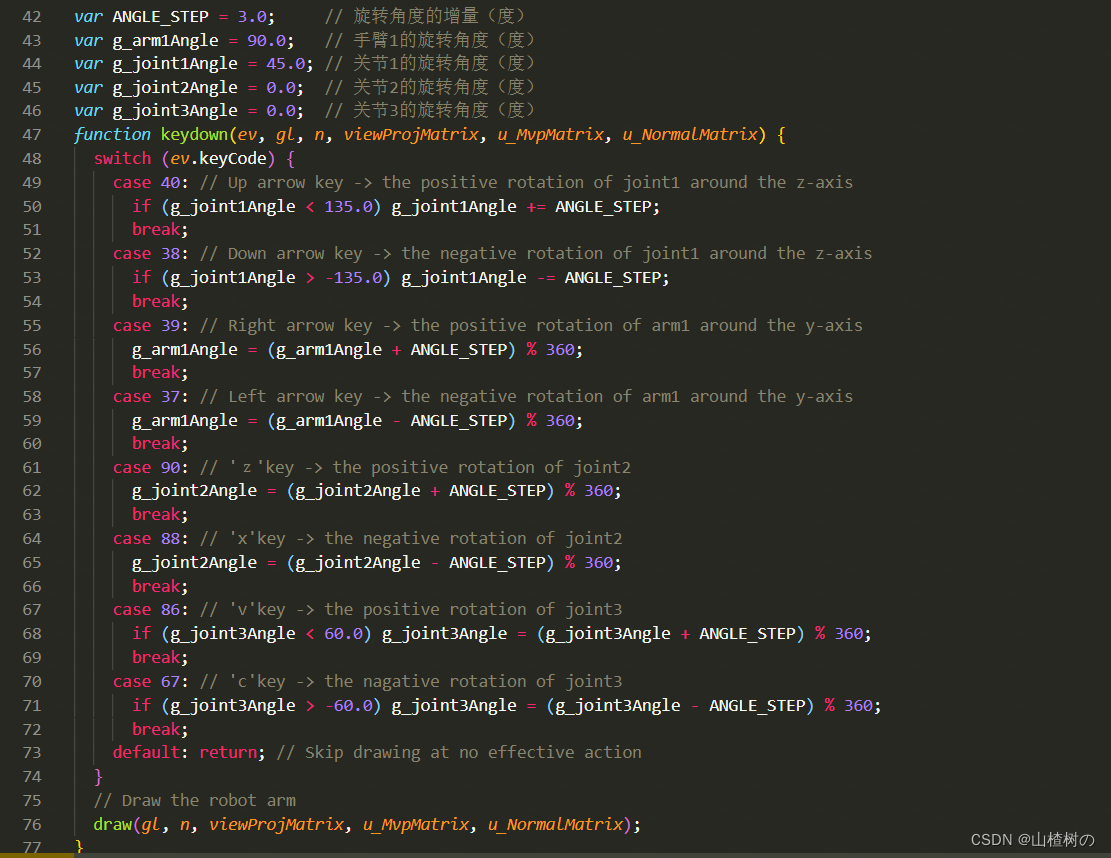

本例的keydown（）函数，除了需要在方向键被按下时作出响应，更新g_arm1Angle和g_jointAngle变量（就像JointModel中一样），还需要在Z键、X键、V键和C键被按下时做出响应（第61、64、67和70行），更新g_joint2Angle和g_joint3Angle变量。在此之后，就调用draw（）函数，把整个模型画出来。

模型的各个部件base、arm1、arm2、palm、finger1和finger2等虽然都是立方体，但是长宽高各不相同。所以本例扩展了drawBox（）函数，添加了3个参数：

新增加的3个参数表示部件的宽度、高度和长度（深度），drawBox（）会根据这3个参数，将部件分毫不差地绘制出来。

MultiJointModel.js（绘制模型部分）

draw（）函数的任务和JointModel中的相同，就是对每个部件进行：（1）平移，（2）旋转，（3）绘制。首先，base不会旋转，所以只需要将其移动到合适的位置（第132行），再调用drawBox（）进行绘制。通过向drawBox（）传入参数，我们指定base的宽度是10，高度是2，长度是10，即一个扁平的基座。

然后，按照arm1、arm2和palm这些部件在模型中的层次顺序，对每一个部件都进行上述三个步骤，这与JointModel中的是一样的。

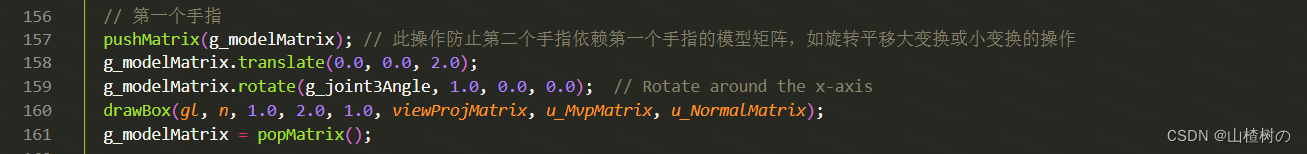

比较麻烦的是finger1和finger2，因为它们并不是上下层的关系，而是都连接在palm上，此时要格外注意计算模型矩阵的过程。首先来看finger1，它相对于palm原点沿Z轴平移了2.0单位，并且可以绕X轴旋转，我们执行上述三个步骤。相关代码如下所示：

接着看finger2，如果遵循上述同样的步骤，沿z轴平移-2.0个单位并绕X轴旋转（这是finger2相对palm的位置）就会出现问题。在将模型矩阵“沿z轴平移-2.0个单位”之前，模型矩阵实际上处于绘制finger1的状态，这会导致finger2连接在finger1而不是palm上，使得finger1转动带动finger2。

所以，我们需要在绘制finger1之前，先将模型矩阵保存起来；绘制完finger1后，再将保存的模型矩阵取出来作为当前的模型矩阵，并继续绘制finger2。可以使用一个栈结构来完成这项操作：调用pushMatrix（）并将模型矩阵g_modelMatrix作为参数传入，将当时模型矩阵的状态保存起来（第157行），然后在绘制完finger1后，调用popMatrix（）获取之前保存的矩阵，并赋给g_modelMatrix（第161行），使模型矩阵又回到绘制finger1之前的状态，在此基础上绘制finger2。

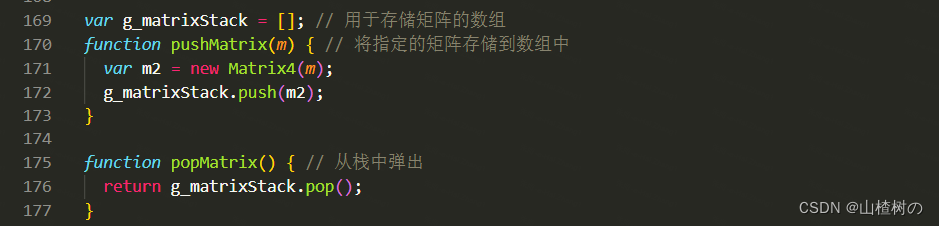

pushMatrix（）函数和popMatrix（）函数如下所示，它们使用全局变量g_matrixStack来存储矩阵（第169行），前者向栈中压入一个矩阵，而后者从栈中弹出一个。

只要栈足够深，用这种方法就可以绘制任意复杂的层次结构模型。我们只需要按照层次顺序，从高到低绘制部件，并在绘制“具有兄弟部件”的部件前将模型矩阵压入栈，绘制完再弹出即可。

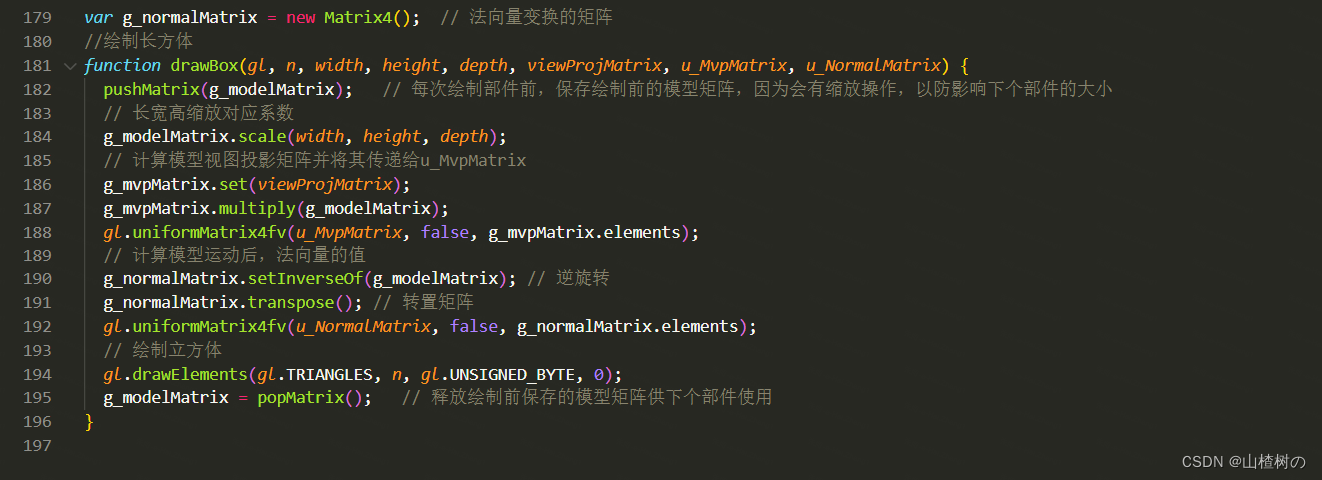

MultiJointModel.js（绘制部件drawBox（））

最后看一下drawBox（）函数，该函数的任务是绘制机器人手臂的一个部件，它接收若干个参数：

参数width、height和depth分别表示待绘制部件的宽度、高度和深度。其他的参数与JointMode.js中无异：参数viewMatrix表示视图矩阵，u_MvpMatrix表示模型试图投影矩阵，u_NormalMatrix表示用来计算变换后的法向量矩阵，后两者将被传给顶点着色器中相应的同名uniform变量。

此外，与JointMode不同的是，本例中部件的三维模型是标准化的立方体，其边长为1，原点位于底面。drawBox（）函数的定义如下所示：

如你所见，drawBox（）函数首先将模型矩阵乘以由width、height和depth参数生成的缩放矩阵，使绘制出的立方体尺寸与设想的一样。然后使用pushMatrix（）函数将模型矩阵压入栈中（第182行），使用popMatrix（）再重新获得之（第195行）。如果不这样做，当绘制arm2的时候，对arm1的拉伸效果还会仍然留在模型矩阵中，并影响arm2的绘制。所以，在第195行执行之后，模型矩阵又回到了第182行的状态。

虽然pushMatrix（）函数和popMatrix（）函数使代码变得更复杂了，但这是值得的，因为你只用了一组顶点数据就绘制了好几个大小位置各不相同的立方体部件。或者，我们也可以对每一个部件都单独使用一组顶点数据，接下来就看看如何实现。

示例程序——各自对应各自顶点数据实现（MultiJointModel_segment.js）

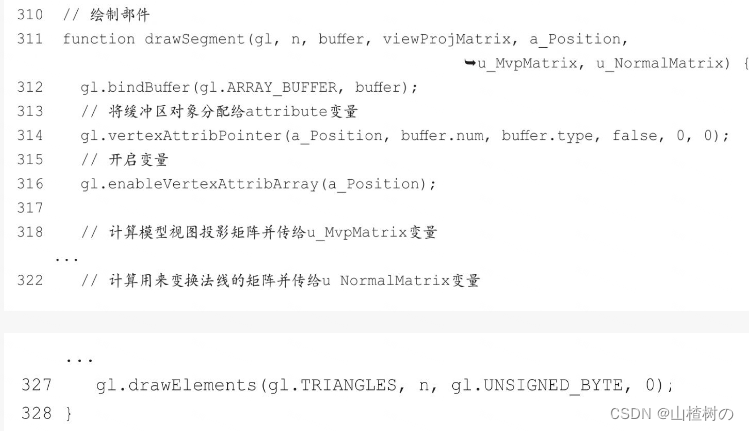

这一节将换一种方式来绘制机器人手臂，那就是，对每一个部件，都定义一组顶点数据，并存储在一个单独的缓冲区对象中。通常，一个部件的顶点数据包括坐标、法向量、索引值等，但是这里的每个部件都是立方体，所以你可以让各部件共享法向量和索引值，而仅仅为各个部件单独定义顶点坐标。每个部件的顶点坐标数据分别存储在对应的缓冲区中，在绘制整条机器人手臂时轮流使用。如下显示了程序的代码。

// MultiJointModel_segment.js (c) 2012 matsuda
// Vertex shader program
var VSHADER_SOURCE =
  'attribute vec4 a_Position;\n' +
  'attribute vec4 a_Normal;\n' +
  'uniform mat4 u_MvpMatrix;\n' +
  'uniform mat4 u_NormalMatrix;\n' +
  'varying vec4 v_Color;\n' +
  'void main() {\n' +
  '  gl_Position = u_MvpMatrix * a_Position;\n' +
  // The followings are some shading calculation to make the arm look three-dimensional
  '  vec3 lightDirection = normalize(vec3(0.0, 0.5, 0.7));\n' + // Light direction
  '  vec4 color = vec4(1.0, 0.4, 0.0, 1.0);\n' +  // Robot color
  '  vec3 normal = normalize((u_NormalMatrix * a_Normal).xyz);\n' +
  '  float nDotL = max(dot(normal, lightDirection), 0.0);\n' +
  '  v_Color = vec4(color.rgb * nDotL + vec3(0.1), color.a);\n' +
  '}\n';

// Fragment shader program
var FSHADER_SOURCE =
  '#ifdef GL_ES\n' +
  'precision mediump float;\n' +
  '#endif\n' +
  'varying vec4 v_Color;\n' +
  'void main() {\n' +
  '  gl_FragColor = v_Color;\n' +
  '}\n';

function main() {
  // Retrieve <canvas> element
  var canvas = document.getElementById('webgl');

  // Get the rendering context for WebGL
  var gl = getWebGLContext(canvas);
  if (!gl) {
    console.log('Failed to get the rendering context for WebGL');
    return;
  }

  // Initialize shaders
  if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
    console.log('Failed to intialize shaders.');
    return;
  }

  // Set the vertex information
  var n = initVertexBuffers(gl);
  if (n < 0) {
    console.log('Failed to set the vertex information');
    return;
  }

  // Set the clear color and enable the depth test
  gl.clearColor(0.0, 0.0, 0.0, 1.0);
  gl.enable(gl.DEPTH_TEST);

  // Get the storage locations of attribute and uniform variables
  var a_Position = gl.getAttribLocation(gl.program, 'a_Position');
  var u_MvpMatrix = gl.getUniformLocation(gl.program, 'u_MvpMatrix');
  var u_NormalMatrix = gl.getUniformLocation(gl.program, 'u_NormalMatrix');
  if (a_Position < 0 || !u_MvpMatrix || !u_NormalMatrix) {
    console.log('Failed to get the storage location of attribute or uniform variable');
    return;
  }

  // Calculate the view projection matrix
  var viewProjMatrix = new Matrix4();
  viewProjMatrix.setPerspective(50.0, canvas.width / canvas.height, 1.0, 100.0);
  viewProjMatrix.lookAt(20.0, 10.0, 30.0, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0);

  // Register the event handler to be called on key press
  document.onkeydown = function(ev){ keydown(ev, gl, n, viewProjMatrix, a_Position, u_MvpMatrix, u_NormalMatrix); };

  draw(gl, n, viewProjMatrix, a_Position, u_MvpMatrix, u_NormalMatrix);
}

var ANGLE_STEP = 3.0;     // The increments of rotation angle (degrees)
var g_arm1Angle = 90.0;   // The rotation angle of arm1 (degrees)
var g_joint1Angle = 45.0; // The rotation angle of joint1 (degrees)
var g_joint2Angle = 0.0;  // The rotation angle of joint2 (degrees)
var g_joint3Angle = 0.0;  // The rotation angle of joint3 (degrees)

function keydown(ev, gl, o, viewProjMatrix, a_Position, u_MvpMatrix, u_NormalMatrix) {
  switch (ev.keyCode) {
    case 40: // Up arrow key -> the positive rotation of joint1 around the z-axis
      if (g_joint1Angle < 135.0) g_joint1Angle += ANGLE_STEP;
      break;
    case 38: // Down arrow key -> the negative rotation of joint1 around the z-axis
      if (g_joint1Angle > -135.0) g_joint1Angle -= ANGLE_STEP;
      break;
    case 39: // Right arrow key -> the positive rotation of arm1 around the y-axis
      g_arm1Angle = (g_arm1Angle + ANGLE_STEP) % 360;
      break;
    case 37: // Left arrow key -> the negative rotation of arm1 around the y-axis
      g_arm1Angle = (g_arm1Angle - ANGLE_STEP) % 360;
      break;
    case 90: // 'ｚ'key -> the positive rotation of joint2
      g_joint2Angle = (g_joint2Angle + ANGLE_STEP) % 360;
      break;
    case 88: // 'x'key -> the negative rotation of joint2
      g_joint2Angle = (g_joint2Angle - ANGLE_STEP) % 360;
      break;
    case 86: // 'v'key -> the positive rotation of joint3
      if (g_joint3Angle < 60.0)  g_joint3Angle = (g_joint3Angle + ANGLE_STEP) % 360;
      break;
    case 67: // 'c'key -> the nagative rotation of joint3
      if (g_joint3Angle > -60.0) g_joint3Angle = (g_joint3Angle - ANGLE_STEP) % 360;
      break;
    default: return; // Skip drawing at no effective action
  }
  // Draw
  draw(gl, o, viewProjMatrix, a_Position, u_MvpMatrix, u_NormalMatrix);
}

var g_baseBuffer = null;     // Buffer object for a base
var g_arm1Buffer = null;     // Buffer object for arm1
var g_arm2Buffer = null;     // Buffer object for arm2
var g_palmBuffer = null;     // Buffer object for a palm
var g_fingerBuffer = null;   // Buffer object for fingers

function initVertexBuffers(gl){
  // Vertex coordinate (prepare coordinates of cuboids for all segments)
  var vertices_base = new Float32Array([ // Base(10x2x10)
     5.0, 2.0, 5.0, -5.0, 2.0, 5.0, -5.0, 0.0, 5.0,  5.0, 0.0, 5.0, // v0-v1-v2-v3 front
     5.0, 2.0, 5.0,  5.0, 0.0, 5.0,  5.0, 0.0,-5.0,  5.0, 2.0,-5.0, // v0-v3-v4-v5 right
     5.0, 2.0, 5.0,  5.0, 2.0,-5.0, -5.0, 2.0,-5.0, -5.0, 2.0, 5.0, // v0-v5-v6-v1 up
    -5.0, 2.0, 5.0, -5.0, 2.0,-5.0, -5.0, 0.0,-5.0, -5.0, 0.0, 5.0, // v1-v6-v7-v2 left
    -5.0, 0.0,-5.0,  5.0, 0.0,-5.0,  5.0, 0.0, 5.0, -5.0, 0.0, 5.0, // v7-v4-v3-v2 down
     5.0, 0.0,-5.0, -5.0, 0.0,-5.0, -5.0, 2.0,-5.0,  5.0, 2.0,-5.0  // v4-v7-v6-v5 back
  ]);

  var vertices_arm1 = new Float32Array([  // Arm1(3x10x3)
     1.5, 10.0, 1.5, -1.5, 10.0, 1.5, -1.5,  0.0, 1.5,  1.5,  0.0, 1.5, // v0-v1-v2-v3 front
     1.5, 10.0, 1.5,  1.5,  0.0, 1.5,  1.5,  0.0,-1.5,  1.5, 10.0,-1.5, // v0-v3-v4-v5 right
     1.5, 10.0, 1.5,  1.5, 10.0,-1.5, -1.5, 10.0,-1.5, -1.5, 10.0, 1.5, // v0-v5-v6-v1 up
    -1.5, 10.0, 1.5, -1.5, 10.0,-1.5, -1.5,  0.0,-1.5, -1.5,  0.0, 1.5, // v1-v6-v7-v2 left
    -1.5,  0.0,-1.5,  1.5,  0.0,-1.5,  1.5,  0.0, 1.5, -1.5,  0.0, 1.5, // v7-v4-v3-v2 down
     1.5,  0.0,-1.5, -1.5,  0.0,-1.5, -1.5, 10.0,-1.5,  1.5, 10.0,-1.5  // v4-v7-v6-v5 back
  ]);

  var vertices_arm2 = new Float32Array([  // Arm2(4x10x4)
     2.0, 10.0, 2.0, -2.0, 10.0, 2.0, -2.0,  0.0, 2.0,  2.0,  0.0, 2.0, // v0-v1-v2-v3 front
     2.0, 10.0, 2.0,  2.0,  0.0, 2.0,  2.0,  0.0,-2.0,  2.0, 10.0,-2.0, // v0-v3-v4-v5 right
     2.0, 10.0, 2.0,  2.0, 10.0,-2.0, -2.0, 10.0,-2.0, -2.0, 10.0, 2.0, // v0-v5-v6-v1 up
    -2.0, 10.0, 2.0, -2.0, 10.0,-2.0, -2.0,  0.0,-2.0, -2.0,  0.0, 2.0, // v1-v6-v7-v2 left
    -2.0,  0.0,-2.0,  2.0,  0.0,-2.0,  2.0,  0.0, 2.0, -2.0,  0.0, 2.0, // v7-v4-v3-v2 down
     2.0,  0.0,-2.0, -2.0,  0.0,-2.0, -2.0, 10.0,-2.0,  2.0, 10.0,-2.0  // v4-v7-v6-v5 back
  ]);

  var vertices_palm = new Float32Array([  // Palm(2x2x6)
     1.0, 2.0, 3.0, -1.0, 2.0, 3.0, -1.0, 0.0, 3.0,  1.0, 0.0, 3.0, // v0-v1-v2-v3 front
     1.0, 2.0, 3.0,  1.0, 0.0, 3.0,  1.0, 0.0,-3.0,  1.0, 2.0,-3.0, // v0-v3-v4-v5 right
     1.0, 2.0, 3.0,  1.0, 2.0,-3.0, -1.0, 2.0,-3.0, -1.0, 2.0, 3.0, // v0-v5-v6-v1 up
    -1.0, 2.0, 3.0, -1.0, 2.0,-3.0, -1.0, 0.0,-3.0, -1.0, 0.0, 3.0, // v1-v6-v7-v2 left
    -1.0, 0.0,-3.0,  1.0, 0.0,-3.0,  1.0, 0.0, 3.0, -1.0, 0.0, 3.0, // v7-v4-v3-v2 down
     1.0, 0.0,-3.0, -1.0, 0.0,-3.0, -1.0, 2.0,-3.0,  1.0, 2.0,-3.0  // v4-v7-v6-v5 back
  ]);

  var vertices_finger = new Float32Array([  // Fingers(1x2x1)
     0.5, 2.0, 0.5, -0.5, 2.0, 0.5, -0.5, 0.0, 0.5,  0.5, 0.0, 0.5, // v0-v1-v2-v3 front
     0.5, 2.0, 0.5,  0.5, 0.0, 0.5,  0.5, 0.0,-0.5,  0.5, 2.0,-0.5, // v0-v3-v4-v5 right
     0.5, 2.0, 0.5,  0.5, 2.0,-0.5, -0.5, 2.0,-0.5, -0.5, 2.0, 0.5, // v0-v5-v6-v1 up
    -0.5, 2.0, 0.5, -0.5, 2.0,-0.5, -0.5, 0.0,-0.5, -0.5, 0.0, 0.5, // v1-v6-v7-v2 left
    -0.5, 0.0,-0.5,  0.5, 0.0,-0.5,  0.5, 0.0, 0.5, -0.5, 0.0, 0.5, // v7-v4-v3-v2 down
     0.5, 0.0,-0.5, -0.5, 0.0,-0.5, -0.5, 2.0,-0.5,  0.5, 2.0,-0.5  // v4-v7-v6-v5 back
  ]);

  // Normal
  var normals = new Float32Array([
     0.0, 0.0, 1.0,  0.0, 0.0, 1.0,  0.0, 0.0, 1.0,  0.0, 0.0, 1.0, // v0-v1-v2-v3 front
     1.0, 0.0, 0.0,  1.0, 0.0, 0.0,  1.0, 0.0, 0.0,  1.0, 0.0, 0.0, // v0-v3-v4-v5 right
     0.0, 1.0, 0.0,  0.0, 1.0, 0.0,  0.0, 1.0, 0.0,  0.0, 1.0, 0.0, // v0-v5-v6-v1 up
    -1.0, 0.0, 0.0, -1.0, 0.0, 0.0, -1.0, 0.0, 0.0, -1.0, 0.0, 0.0, // v1-v6-v7-v2 left
     0.0,-1.0, 0.0,  0.0,-1.0, 0.0,  0.0,-1.0, 0.0,  0.0,-1.0, 0.0, // v7-v4-v3-v2 down
     0.0, 0.0,-1.0,  0.0, 0.0,-1.0,  0.0, 0.0,-1.0,  0.0, 0.0,-1.0  // v4-v7-v6-v5 back
  ]);

  // Indices of the vertices
  var indices = new Uint8Array([
     0, 1, 2,   0, 2, 3,    // front
     4, 5, 6,   4, 6, 7,    // right
     8, 9,10,   8,10,11,    // up
    12,13,14,  12,14,15,    // left
    16,17,18,  16,18,19,    // down
    20,21,22,  20,22,23     // back
  ]);

  // Write coords to buffers, but don't assign to attribute variables
  g_baseBuffer = initArrayBufferForLaterUse(gl, vertices_base, 3, gl.FLOAT);
  g_arm1Buffer = initArrayBufferForLaterUse(gl, vertices_arm1, 3, gl.FLOAT);
  g_arm2Buffer = initArrayBufferForLaterUse(gl, vertices_arm2, 3, gl.FLOAT);
  g_palmBuffer = initArrayBufferForLaterUse(gl, vertices_palm, 3, gl.FLOAT);
  g_fingerBuffer = initArrayBufferForLaterUse(gl, vertices_finger, 3, gl.FLOAT);
  if (!g_baseBuffer || !g_arm1Buffer || !g_arm2Buffer || !g_palmBuffer || !g_fingerBuffer) return -1;

  // Write normals to a buffer, assign it to a_Normal and enable it
  if (!initArrayBuffer(gl, 'a_Normal', normals, 3, gl.FLOAT)) return -1;

  // Write the indices to the buffer object
  var indexBuffer = gl.createBuffer();
  if (!indexBuffer) {
    console.log('Failed to create the buffer object');
    return -1;
  }
  gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, indexBuffer);
  gl.bufferData(gl.ELEMENT_ARRAY_BUFFER, indices, gl.STATIC_DRAW);

  return indices.length;
}

function initArrayBufferForLaterUse(gl, data, num, type){
  var buffer = gl.createBuffer();   // Create a buffer object
  if (!buffer) {
    console.log('Failed to create the buffer object');
    return null;
  }
  // Write date into the buffer object
  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
  gl.bufferData(gl.ARRAY_BUFFER, data, gl.STATIC_DRAW);

  // Store the necessary information to assign the object to the attribute variable later
  buffer.num = num;
  buffer.type = type;

  return buffer;
}

function initArrayBuffer(gl, attribute, data, num, type){
  var buffer = gl.createBuffer();   // Create a buffer object
  if (!buffer) {
    console.log('Failed to create the buffer object');
    return false;
  }
  // Write date into the buffer object
  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
  gl.bufferData(gl.ARRAY_BUFFER, data, gl.STATIC_DRAW);

  // Assign the buffer object to the attribute variable
  var a_attribute = gl.getAttribLocation(gl.program, attribute);
  if (a_attribute < 0) {
    console.log('Failed to get the storage location of ' + attribute);
    return false;
  }
  gl.vertexAttribPointer(a_attribute, num, type, false, 0, 0);
  // Enable the assignment of the buffer object to the attribute variable
  gl.enableVertexAttribArray(a_attribute);

  return true;
}


// Coordinate transformation matrix
var g_modelMatrix = new Matrix4(), g_mvpMatrix = new Matrix4();

function draw(gl, n, viewProjMatrix, a_Position, u_MvpMatrix, u_NormalMatrix) {
  // Clear color and depth buffer
  gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);

  // Draw a base
  var baseHeight = 2.0;
  g_modelMatrix.setTranslate(0.0, -12.0, 0.0);
  drawSegment(gl, n, g_baseBuffer, viewProjMatrix, a_Position, u_MvpMatrix, u_NormalMatrix);

  // Arm1
  var arm1Length = 10.0;
  g_modelMatrix.translate(0.0, baseHeight, 0.0);     // Move onto the base
  g_modelMatrix.rotate(g_arm1Angle, 0.0, 1.0, 0.0);  // Rotate around the y-axis
  drawSegment(gl, n, g_arm1Buffer, viewProjMatrix, a_Position, u_MvpMatrix, u_NormalMatrix); // Draw

  // Arm2
  var arm2Length = 10.0;
  g_modelMatrix.translate(0.0, arm1Length, 0.0);       // Move to joint1
  g_modelMatrix.rotate(g_joint1Angle, 0.0, 0.0, 1.0);  // Rotate around the z-axis
  drawSegment(gl, n, g_arm2Buffer, viewProjMatrix, a_Position, u_MvpMatrix, u_NormalMatrix); // Draw

  // A palm
  var palmLength = 2.0;
  g_modelMatrix.translate(0.0, arm2Length, 0.0);       // Move to palm
  g_modelMatrix.rotate(g_joint2Angle, 0.0, 1.0, 0.0);  // Rotate around the y-axis
  drawSegment(gl, n, g_palmBuffer, viewProjMatrix, a_Position, u_MvpMatrix, u_NormalMatrix);  // Draw

  // Move to the center of the tip of the palm
  g_modelMatrix.translate(0.0, palmLength, 0.0);

  // Draw finger1
  pushMatrix(g_modelMatrix);
    g_modelMatrix.translate(0.0, 0.0, 2.0);
    g_modelMatrix.rotate(g_joint3Angle, 1.0, 0.0, 0.0);  // Rotate around the x-axis
    drawSegment(gl, n, g_fingerBuffer, viewProjMatrix, a_Position, u_MvpMatrix, u_NormalMatrix);
  g_modelMatrix = popMatrix();

  // Finger2
  g_modelMatrix.translate(0.0, 0.0, -2.0);
  g_modelMatrix.rotate(-g_joint3Angle, 1.0, 0.0, 0.0);  // Rotate around the x-axis
  drawSegment(gl, n, g_fingerBuffer, viewProjMatrix, a_Position, u_MvpMatrix, u_NormalMatrix);
}

var g_matrixStack = []; // Array for storing a matrix
function pushMatrix(m) { // Store the specified matrix to the array
  var m2 = new Matrix4(m);
  g_matrixStack.push(m2);
}

function popMatrix() { // Retrieve the matrix from the array
  return g_matrixStack.pop();
}

var g_normalMatrix = new Matrix4();  // Coordinate transformation matrix for normals

// Draw segments
function drawSegment(gl, n, buffer, viewProjMatrix, a_Position, u_MvpMatrix, u_NormalMatrix) {
  gl.bindBuffer(gl.ARRAY_BUFFER, buffer);
  // Assign the buffer object to the attribute variable
  gl.vertexAttribPointer(a_Position, buffer.num, buffer.type, false, 0, 0);
  // Enable the assignment of the buffer object to the attribute variable
  gl.enableVertexAttribArray(a_Position);

  // Calculate the model view project matrix and pass it to u_MvpMatrix
  g_mvpMatrix.set(viewProjMatrix);
  g_mvpMatrix.multiply(g_modelMatrix);
  gl.uniformMatrix4fv(u_MvpMatrix, false, g_mvpMatrix.elements);
  // Calculate matrix for normal and pass it to u_NormalMatrix
  g_normalMatrix.setInverseOf(g_modelMatrix);
  g_normalMatrix.transpose();
  gl.uniformMatrix4fv(u_NormalMatrix, false, g_normalMatrix.elements);
  // Draw
  gl.drawElements(gl.TRIANGLES, n, gl.UNSIGNED_BYTE, 0);
}

代码详解

 示例程序的关键点是：（1）为每个部件单独创建一个缓冲区，在其中存储顶点的坐标数据；（2）绘制部件之前，将相应缓冲区对象分配给a_Position变量；（3）开启a_Position变量并绘制该部件。

main（）函数的流程很简单，包括初始化缓冲区（第47行），获取a_Position的存储地址（第58行），然后调用draw（）函数进行绘制（第73行）等。

接着来看initVertxBuffers（）函数（第121行），该函数之前定义了若干全局变量，表示存储各个部件顶点坐标数据的缓冲区对象（第115～119行）。本例与MultiJoint-Model.js的主要区别在顶点坐标上（第123行），我们不再使用一个立方体经过不同变换来绘制不同的部件，而是将每个部件的顶点坐标分开定义在不同的数组中（比如base立方体的顶点坐标定义在vertice_base中，arm1立方体的顶点坐标定义在vertices_arm1中，等等）。真正创建这些缓冲区对象是由initArrayBufferForLaterUse（）函数完成的（第189～193行）。该函数定义如下：

initArrayBufferForLaterUse（）函数首先创建了缓冲区对象（第212行），然后向其中写入数据（第218～219行）。注意，函数并没有将缓冲区对象分配给attribute变量（gl.vertexAttribPointer（））或开启attribute变量（gl.enableVertexAttribArray（）），这两个步骤将留到真正进行绘制之前再完成。另外，为了便于将缓冲区分配给attribute变量，我们手动为其添加了两个属性num和type（第222～223行）。

这里利用了JavaScript的一个有趣的特性，就是可以自由地为对象添加新的属性。你可以直接通过属性名为对象添加新属性，并向其赋值。如你所见，我们为缓冲区对象添加了新的num属性并保存其中顶点的个数（第222行），添加了type属性以保存数据类型（第223行）。当然，也可以通过相同的方式访问这些属性。注意，在使用JavaScript的这项特性时应格外小心，如果不小心拼错了属性名，浏览器也不会报错。同样你也应该记得，这样做会增加性能开销。

最后，调用draw（）函数绘制整个模型（第311行），与MultiJointModel中一样。但是调用drawSegments（）函数的方式与前例调用drawBox（）函数的方式有所不同，第3个参数是存储了顶点坐标数据的缓冲区对象，如下所示。

drawSegments（）函数的定义在第311行，它将缓冲区对象分配给a_Position变量（第314行）并开启之（第316行），然后调用gl.drawElements（）进行绘制操作（第327行）。这里使用了之前为缓冲区对象添加的num和type属性。

 这一次，你不必再像前例中那样，在绘制每个部件时对模型矩阵进行缩放操作了，因为每个部件的顶点坐标都已经事先定义好了。同样也没必要再使用栈来管理模型矩阵，所以pushMatrix（）函数和popMatrix（）也不需要了。

示例效果

webgl绘制客厅房间的家具+座椅板凳床
热带宇林
04-27 1019
一、开发环境说明 开发软件：webstorm 浏览器 ： 谷歌 编程语言：webgl 使用之前的房间布局和图片 二、内容说明 1、内容要求 实现一个小型的3D客厅环境，包括对象建模、照明、摄像机设置；必须使用纯的webgl来实现，不能使用其他高级图形API,例如thress.js - 3D建模：创建3D模型表示一个客厅，至少10件家具 - 简单的模型动画，应用几何变化来支持30%家具的简...
WEBGL Shader零基础教程(十三):实时光线追踪（RT）
最新发布
分享知识，拥抱变化
08-29 1104
逆向模拟光线传播路径（从相机到像素），通过 “光线生成→相交检测→着色→反射折射” 实现物理准确的渲染；
webgl载入模型webgl载入模型webgl载入模型
08-07
webgl载入模型webgl载入模型webgl载入模型 webgl载入模型webgl载入模型webgl载入模型
webgl 入门的简单小模型
戴帽子的猫
09-01 779
onload = function () { var c = document.getElementById("canvas"); c.width = 500; c.height = 300; var gl = c.getContext('webgl') || c.getContext('experimental-webgl'); gl.clearCo
webgl模型矩阵
baidu_38766085的博客
03-28 3614
模型矩阵在webgl中表示 模型的缩放 旋转 平移的所以模型矩阵包含了 旋转矩阵:缩放矩阵:平移矩阵:下面给出一份演示:&lt;!DOCTYPE html&gt; &lt;html&gt; &lt;head lang="en"&gt; &lt;meta charset="UTF-8"&gt; &lt;title&gt;&lt;/title&gt; &
webGL3D机房模型
10-17
一个基于webGL的3D机房demo，实现了烟雾、巡检、漏水、机柜容量等功能
36 WebGL两个简单模型组合成一个具有交互效果的模型
现在学习也不晚
06-09 2294
案例查看地址：点击这里首先需要说一下需求，通过需求进行代码的书写。需要绘制两个立柱，然后两个立柱是连接在一起的具有，模仿两节胳膊，运行程序，用户可以使用左右方向键控制arm1（同时带动整条手臂）水平转动，使用上下方向键控制爱人m绕joint1关节垂直转动。下面是制作出来的案例，左右键，整个沿y轴旋转，上下键，沿joint1进行z轴旋转&lt;!DOCTYPE html&gt; &lt;html l...
Vue2集成SuperMap3D加载工厂3DTileset模型切片
其核心优势在于支持多层次细节（LOD, Level of Detail）机制，能够根据视角距离自动选择合适精度的模型片段进行加载，从而有效缓解浏览器内存压力，提升渲染性能。3DTileset 数据通常以 glTF 或 b3dm（Batched 3D ...
VRML经典动态静态模型合集
通过对这些模型的研究，可以深入理解坐标系变换、层次结构建模（Group节点）、光照系统（PointLight、DirectionalLight）、摄像机控制（Viewpoint）等核心概念。 标签中提到的“交互式图形”和“场景设计”进一步...
VRML格式的简单三维模型集合
例如，一个机器人模型可能由多个部件组成：躯干为根节点，手臂为其子节点，手指又作为手臂的子节点。这种结构支持局部坐标系变换，使得整体运动更加自然高效。场景图还支持路由机制（Routing），允许事件在不同节点...
效果超棒的Webgl模型-单层大户型
04-11
效果超棒的Webgl模型
GLRobot:网页与webgl的机械臂页面
05-14
机器人 具有webgl技术的网页的机械臂页面 该网站由仿真和设计两部分组成。 在“模拟”部分中，您可以查看最知名的机械臂品牌的不同模型。 在设计部分，用户可以通过在零件目录中选择机械臂的不同零件来设计自己的机械臂。 在这两个选项中，我们可以注册一系列动作，以便可以依次执行这些动作，从而产生运动效果。
分享WebGL物体三维建模
通达的博客
02-22 1641
WebGL物体三维建模
WebGL系列教程十（模型Model、视图View、投影Projection变换）
AIGIS的博客
09-19 1188
本文讲解了模型、视图、投影变换的原理，并具体分析了MVP变换过程中的推导过程及调用过程，在实际应用中，各个框架都提供了进行这三个变换的方法，因此不必拘泥于具体的调用，了解原理即可。本文在理解上是有一定难度的，希望读者仔细揣摩，回见~
webgl 基础渲染demo_北京安信卓越签约采购葛兰岱尔WebGL轻量化BIM引擎软件
weixin_39904522的博客
10-29 281
2019年10月末，经过前期充分的沟通、交流和产品测试，北京安信卓越信息科技有限公司与葛兰岱尔达成合作意向，签约采购葛兰岱尔WebGL轻量化BIM引擎软件，用于其相关产品当中。北京安信卓越信息科技有限公司成立于2015年，注册资本5000万元，是一家以物联网、云计算和信息化应用等技术为依托的国家高新企业，致力于为基础建设行业用户提供结构自动化监测所需要的软集成技术及相关服务，已和700余...
WebGL 3d模型优化实战
新缸中之脑
03-20 2217
随着我在 Echobind 的投入时间以及我自己的空闲时间，我一直在慢慢学习 webGL 库，例如 three.js、Mozilla 的/Super Medium 的 A-Frame、Google 的模型查看器以及最近的 React-three- fiber（R3F）。在第四季度的投资时间里，我与同事一起使用 R3F 创建了一个可滚动的 3D 网站。在这个项目中，我想强调我为网络优化 3D 模型的过程。从这个过程中，我能够将主要 3D 模型从 26MB 减少到 560KB。
【WebGL-iTwin.js】理论篇(一)：webgl中三维模型表示方式-多边形网格
sunqian的博客
12-15 1565
介绍webgl中三维模型的数据表示方式
WebGL学习(3) - 3D模型
qq_45670012的博客
10-29 870
  原文地址：WebGL学习(3) - 3D模型   相信很多人是以创建逼真酷炫的三维效果为目标而学习webGL的吧，首先我就是????。我掌握了足够的webGL技巧后，正准备大展身手时，遇到了一种尴尬的...
【视觉高级篇】20 # 如何用WebGL绘制3D物体？
学习前端这门手艺，栈底到栈顶依次是：浏览器架构、Web 网络、事件循环机制、JavaScript 核心、V8 的内存管理、浏览器的渲染流程、Web 安全、CSS、React、Vue、Node、构建工具链等
11-11 2056
【跟月影学可视化】学习笔记。我们知道立方体有8个顶点，6个面，在 WebGL 中，需要用 12 个三角形来绘制它。把每个面的顶点分开，需要 24 个顶点。 绘制 3D 图形与绘制 2D 图形有一点不一样，必须要开启深度检测和启用深度缓冲区。在 WebGL 中，可以通过 ，来开启深度检测。在清空画布的时候，也要用 ，来同时清空颜色缓冲区和深度缓冲区。 上面朝向我们的面应该是 颜色， WebGL 默认的剪裁坐标的 z 轴方向，的确是朝内的。WebGL 坐标系就是一个左手系而不是右手系。下面我们需要将 WebG
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

山楂树の

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
