文章目录

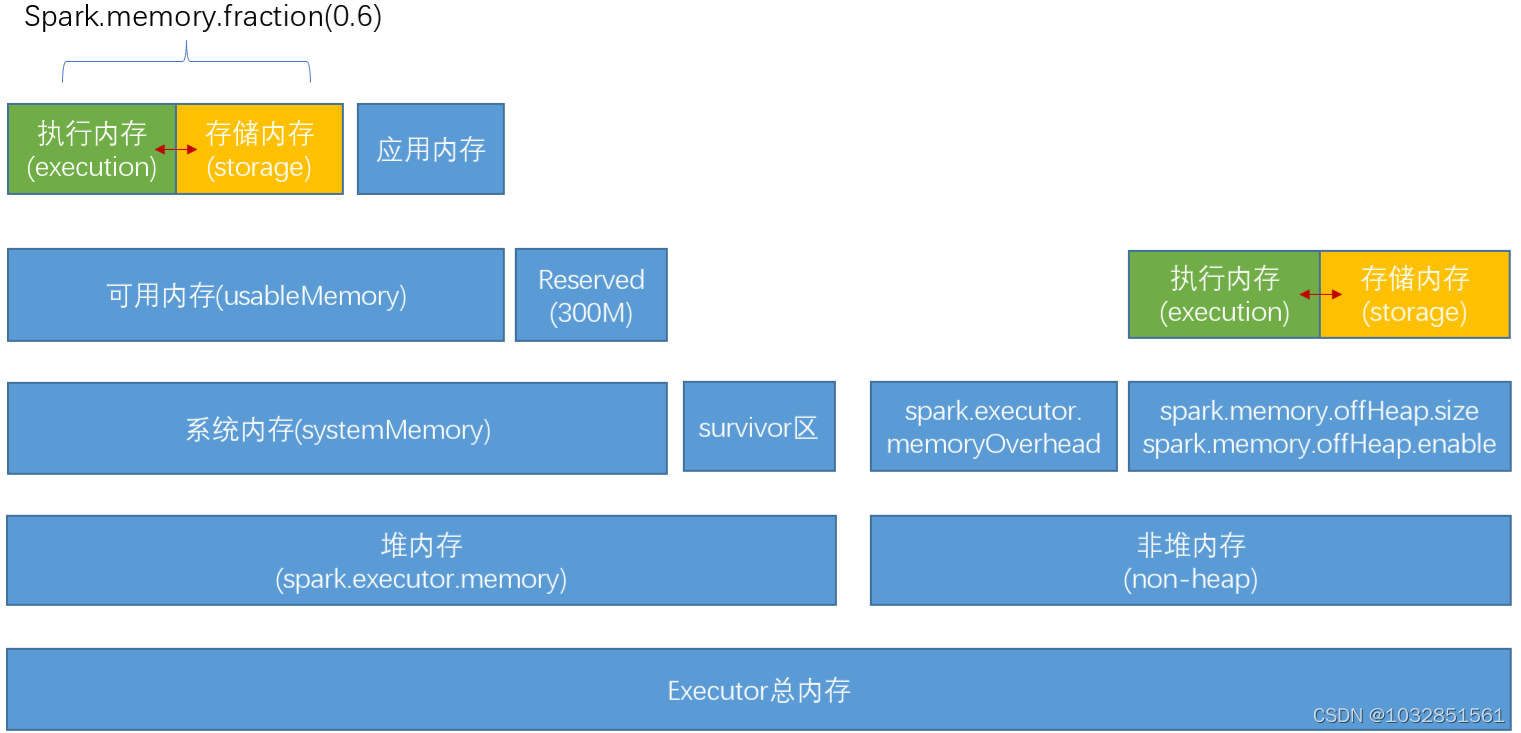

1. Executor内存逻辑架构

在这里插入图片描述

堆内存，由JVM分配和回收，由spark.executor.memory控制大小，JVM中序列化的对象是以字节流形式，其占用内存大小可直接计算，对于非序列化对象，其占用的内存是通过周期性地采样近似估算，且被spark标记为释放的对象实例也有可能并没有被JVM回收，所以spark并不能准确记录实际可用堆内存，也就无法避免内存溢出
非堆内存，不受JVM管理，有两部分，其中一部分通常是yarn模式中通过spark.executor.memoryOverhead配置，该部分内存用于虚拟机自身的开销(字符串、NIO和其它一些本地开销)；另一部分通过spark.memory.offHeap.enable/size结合配置，该部分由spark直接使用于存储内存和任务内存，从2.0开始不再依赖第三方内存系统Tachyon，而是基于JDK自带的Unsafe API实现堆外内存管理，堆外内存可以精确地申请和释放，减少了不必要的额外开销。
系统内存(systemMemory)：这里指的是JVM可用的最大内存，可通过Runtime.getRuntime.maxMemory获得该值，系统内存并不等于分配的堆内存，由于年轻代GC采用复制算法，所以有一块survivor内存区需要保留，即systemMemory=堆内存-survivor
可用内存(usableMemory)：这部分内存是用户代码能直接影响到的，可用内存=系统内存 - Reserved，其中Reverved为固定300M的保留内存，用于spark系统内部使用。
应用内存：主要用于存储用户代码生成的数据对象，这些数据对象被缓存之前就是处于应用内存空间
存储内存与执行内存：存储内存用于缓存数据，执行内存主要用于满足 Shuffle、 Join、 Sort、 Aggregation 等计算过程中对内存的需求，通过spark.memory.storageFraction控制两者比例，默认平分，两部分内存之间还可以进行动态占用：
- 执行内存的空间被对方占用后，可让对方将占用的部分转存到硬盘，然后归还借用空间
- 存储内存空间被对应占用后，无法让对方归还，因为shuffle过程中的很多因素无法实现

2. Executor 界面内存计算

在spark任务监控界面的Executors菜单中有一列“Storage Memory”显示当前“已用/总可用存储内存”情况，当使用静态内存机制时，此列总大小确实为存储内存，但使用统一内存机制时:

显示总内存 = 存储内存+执行内存

虽然两部分内存可以动态占用，但应该总不会把执行内存全部借光。此处分析统一内存该值是怎么个计算方式，既然知道显示的总内存是指存储内存和执行内存总和，那么结合逻辑架构图可以直观地看到组成方式：

显示总内存 =（堆内存储内存+堆内执行内存）+（堆外存储内存+堆外执行内存）
           =（可用内存－应用内存）+ offHeap
		   = 可用内存 * spark.memory.fraction + offHeap
           =（系统内存－300M）* 0.6 + offHeap
           =（spark.executor.memory – survivor – 300M）* 0.6 + offHeap
           =（Runtime.getRuntime.maxMemory – 300M）* 0.6 + offHeap

这公式中survivor内存大小是核心，如果确定了就能确定总内存大小。按理解，可以通过NewRatio和SurvivorRatio计算出survivor大小的，但是通常指定了最大堆内存，但是jvm并不会初始化时就会申请到最大内存，则是动态增加的，所以survivor大小也只是一个估计值(约为90%)。可以通过指定Xms等于最大堆内存或者禁用UseAdaptiveSizePolicy，这样survivor就可以按比例计算出来。
另外需要注意一点，页面是通过请求”allexecutors”接口返回的数据，总内存对应的返回字段是maxMemory，单位是字节，而展现为GB时直接除1000而非1024，且最终结果小数位是五舍四入。

3. UnrollMemory理解

spark的rdd在缓存到存储内存之前，每条数据的对象实例都处于JVM进堆内内存的应用内存，即便同一个分区内的数据在内存空间也不是连续的(更可能不在同一物理节点？)，具体分布由JVM管理，上层通过scala中的迭代器来访问。当rdd持久化储存内存之后，partition对应转换为block，此时数据在存储内存空间（堆内或堆外）中将连续的存储，这里将分区由不连续的存储空间转换为连续的存储空间的过程，就是unroll操作

在静态内存机制中，内存的构成部分有一个叫unroll内存，该部分从存储内存中独立划分约占20%。但是在统一内存机制中，unroll内存却不存在了，其实在spark抽象的内存管理器(MemoryManger)中抽象了三个方法：

acquireStorageMemory
acquireUnrollMemory
acquireExecutionMemory

无论是统一内存(UnifiedMemoryManager)还是静态内存(StaticMemoryManager)按自己的逻辑实现了3个方法，统一内存中已经把存储内存和unroll内存合并，代码实现层面上UnifiedMemoryManager.acquireUnrollMemory其实也只是简单地调用了一下acquireStorageMemory

4. 参考

《spark sql内核剖析》
https://zhuanlan.zhihu.com/p/115888408
https://www.jianshu.com/p/87a36488993a
https://blog.youkuaiyun.com/lemonZhaoTao/article/details/81990408
