GPIO工作模式强化

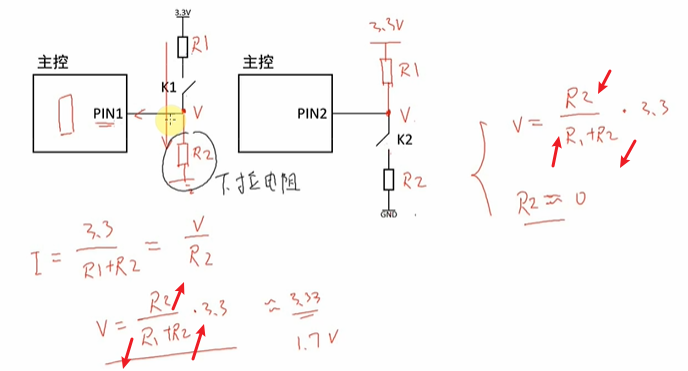

左图按下K1，PIN1为1，需要加一个下拉电阻，不然当K1弹起时，PIN1浮空，不知道PIN1是什么状态；同理，右图按下K2，PIN2为0，需要加一个上拉电阻

设计电阻时，按键靠近电源并含有一个下拉电阻时，R2要尽可能的大，R1要尽可能的小，V点的电压才能约等于3.3V，PIN1为1（当K1按下）；同理，按键靠近接地并含有一个上拉电阻时，R2要尽可能的小，R1要尽可能的大，V点的电压约等于0，PIN2为0（当K2按下）

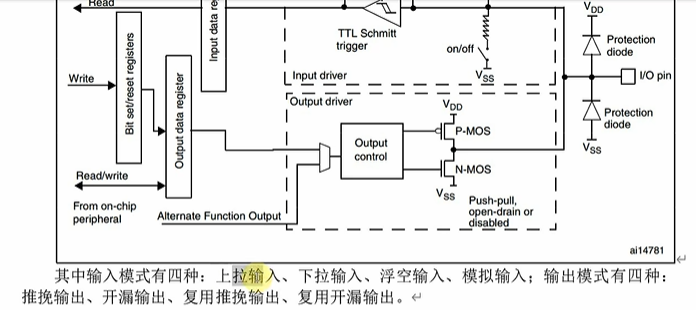

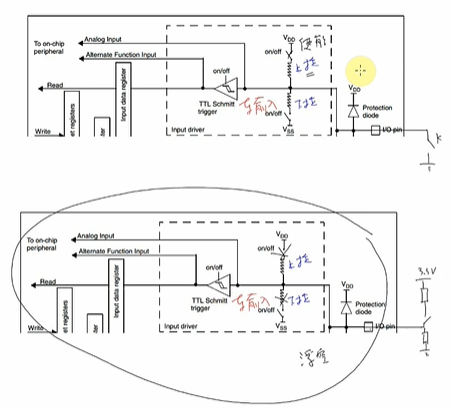

当外部接地，内部使能上拉输入，当外部接电源，内部使能下拉输入，当外部同时接地和接电源，内部浮空，此时为浮空输入 ，当使能analog input时，此时为模拟输出

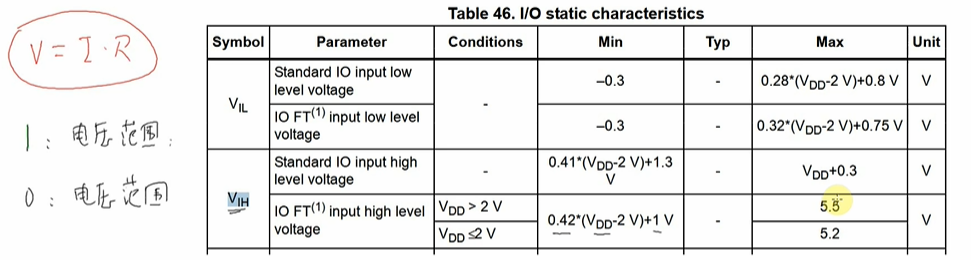

图示为高低电平的最高、最低值范围

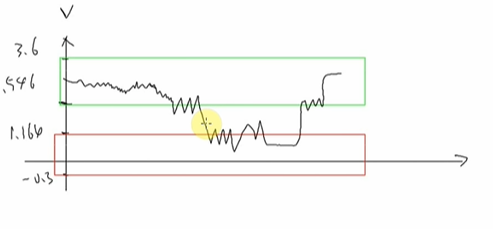

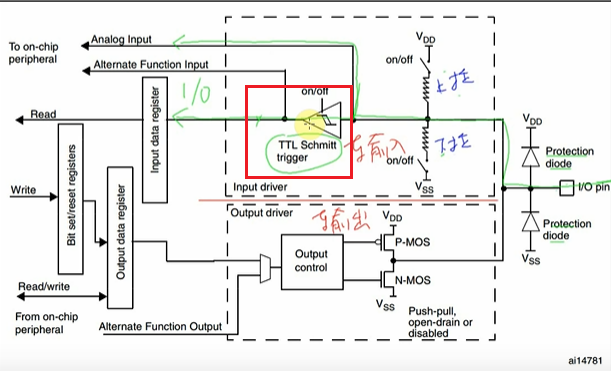

当电平在红绿区间内未跳变到另外一档，都为前一档，该功能是由TTL Schmitt trigger实现的
