单臂路由

最新推荐文章于 2025-12-05 17:57:22 发布
原创 最新推荐文章于 2025-12-05 17:57:22 发布 · 63 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#服务器 #网络 #运维

文章讲述了如何为三台设备配置IP地址、网关和子网掩码，以及在交换机上设置接口类型为access或trunk。同时，讨论了在路由器下创建虚拟接口分配网关地址给不同主机，并将VLAN加入虚拟端口，启用ARP广播以确保通信正常。最后，确认了通过ping测试验证配置的成功。

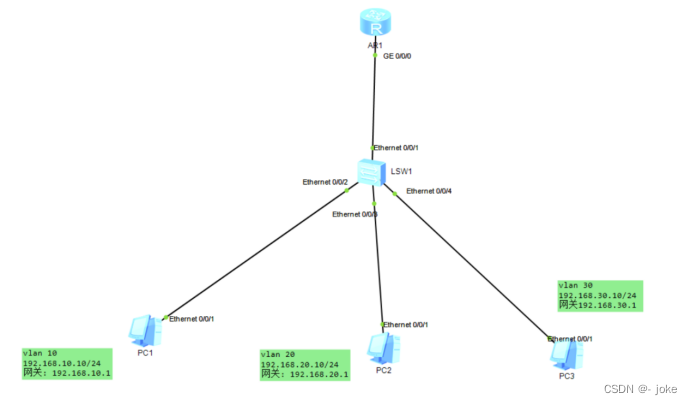

 三台设备设置IP地址网关地址 子网掩码

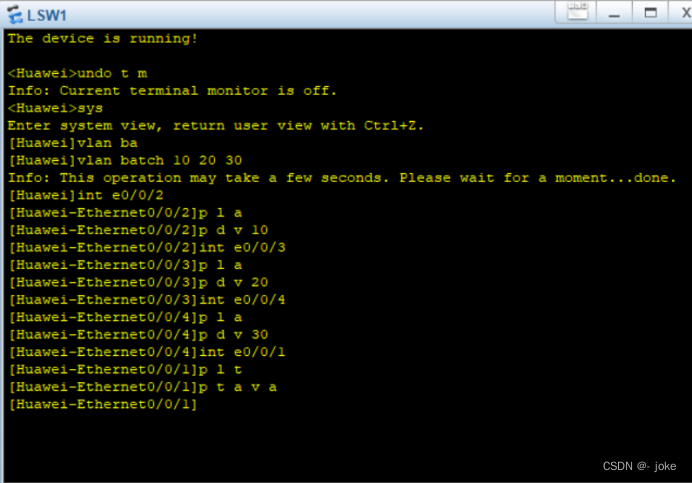

进入交换机 设置接口类型 access trunk

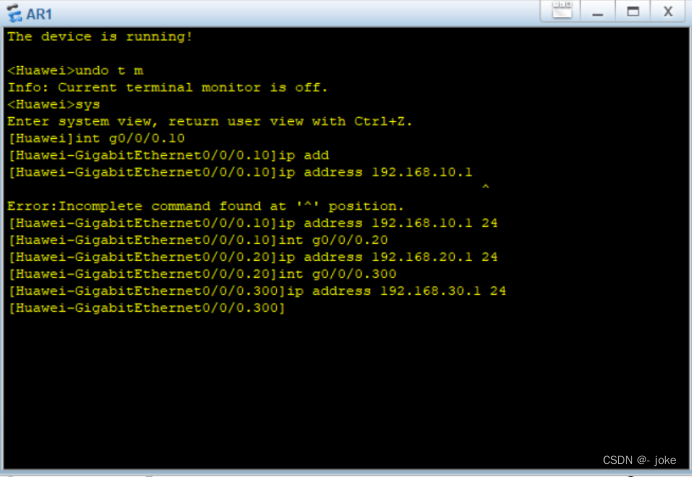

路由器下接口配置网关地址 但是有三个主机 所以需要设置三个虚拟接口配备网关地址（例如g0/0/0.10）来设置ip地址

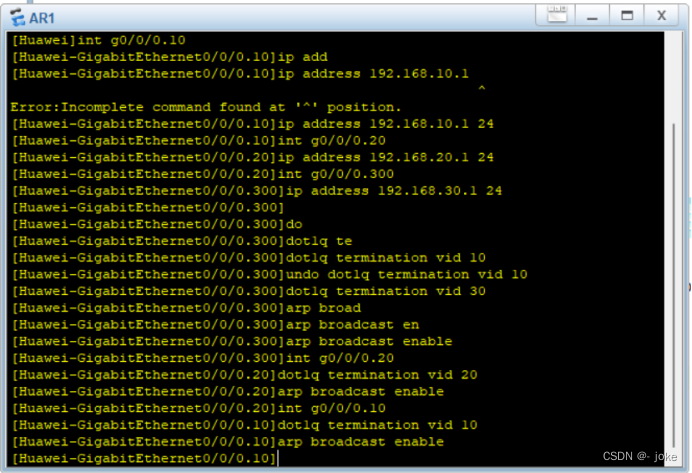

再把vlan 加入虚拟端口，识别vlan的标签

打开arp广播

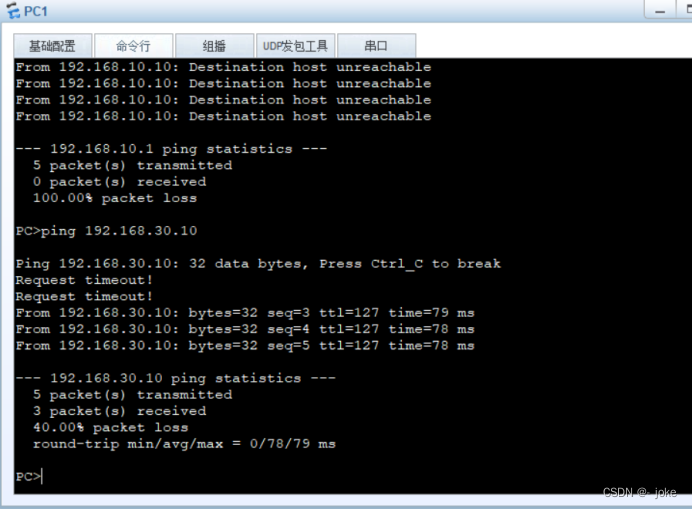

 Ping成功
