中继模式trunk

最新推荐文章于 2024-05-27 18:19:57 发布
原创 最新推荐文章于 2024-05-27 18:19:57 发布 · 288 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#网络

文章描述了如何在两个交换机上创建VLAN10和VLAN20，并配置接口模式与中继模式，使得PC1与PC3在同一VLAN内可以通信，但不同VLAN的PC无法直接通信。

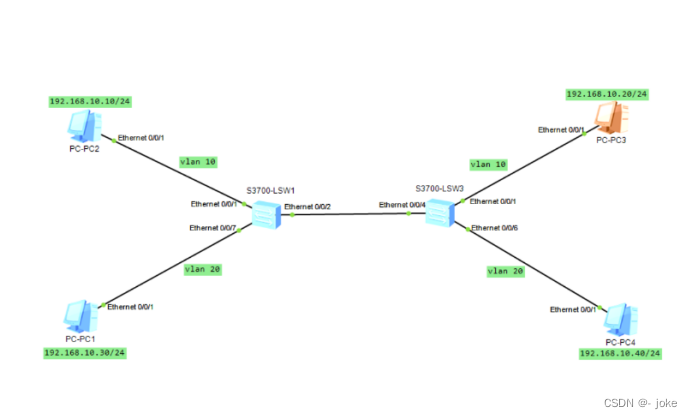

 给pc1pc2pc3pc4创建ip地址子网掩码网关

进入交换机1

创建vlan10 vlan20

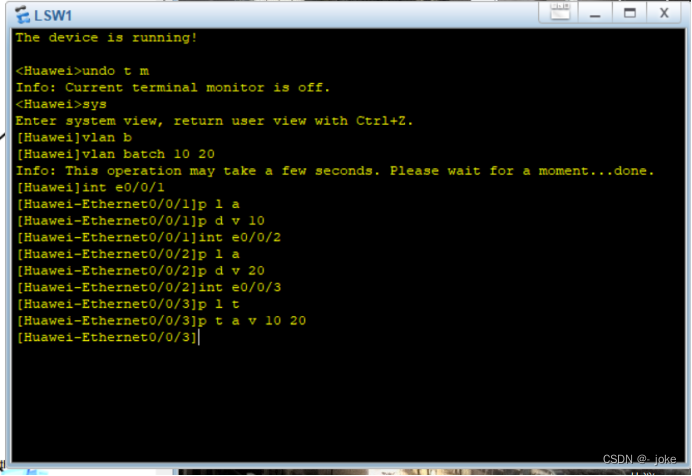

进入1端口 p l a规定端口是接口模式 p d v 10分配vlan10

进入2端口 p l a规定端口是接口模式 p d v 20分配vlan20

进入3端口 p l t规定端口是中继模式 p t a v a 允许所有vlan通过



进入交换机2

创建vlan10 vlan20

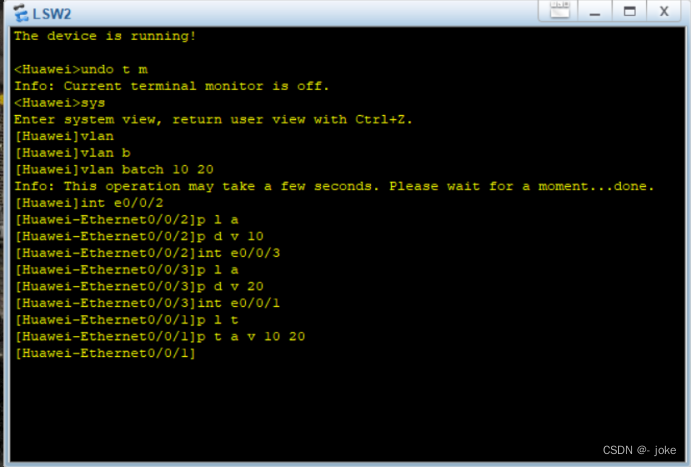

进入2端口 p l a规定端口是接口模式 p d v 10分配vlan10

进入3端口 p l a规定端口是接口模式 p d v 20分配vlan20

进入1端口 p l t规定端口是中继模式 p t a v a 允许所有vlan通过

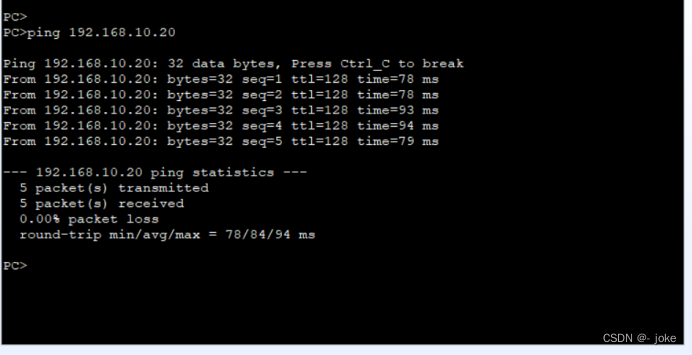

 Pc1 ping pc3 ping通 因为用的是相同的vlan vlan10

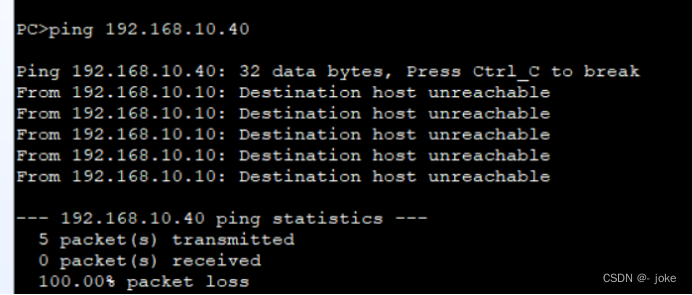

 Pc1ping pc2 pc4 ping不通 因为用的是不同的vlan vlan10 vlan20
