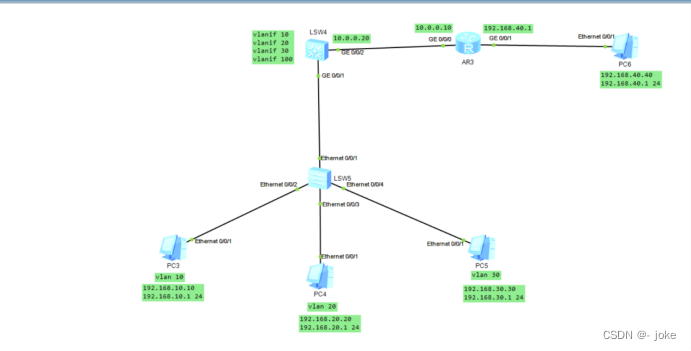

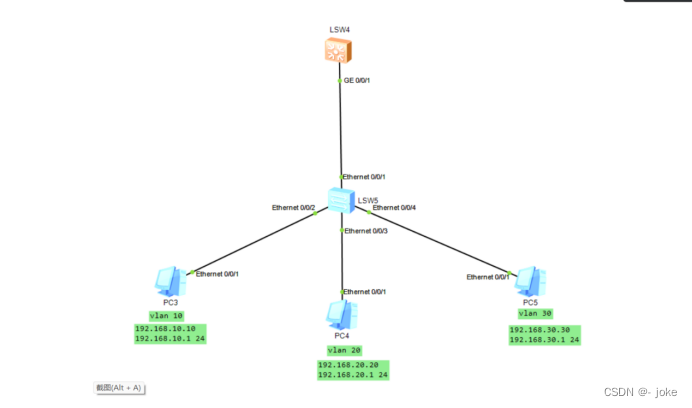

三层交换机

配置pc1pc2pc3的ip地址 网关地址 子网掩码

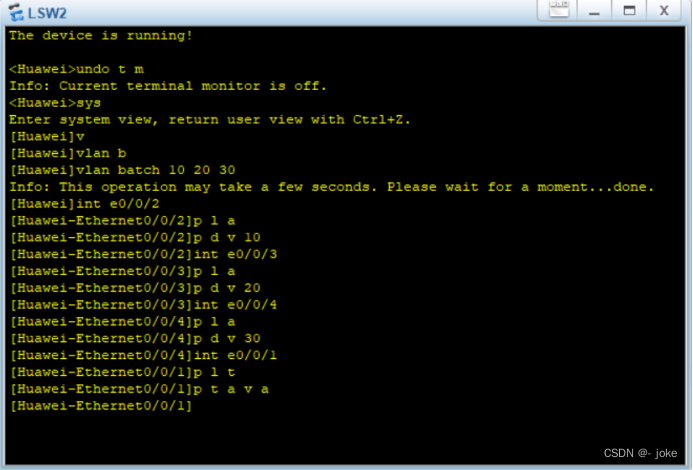

创建vlan10 20 30 vlan batch 10 20 30

进入2 3 4接口 int e/0/02  int e/0/03  int e/0/0/4 规定端口类型p l a 分配接口p d v 10 20 30

int e/0/0/1 p l t p t a v a 因在两个交换机之间所以需要中继模式

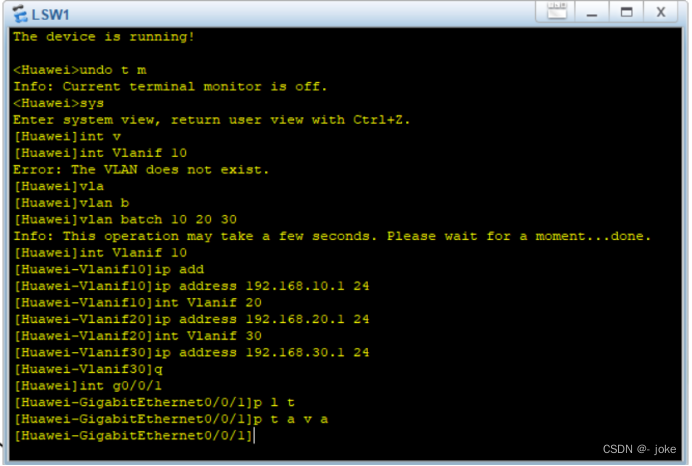

进入三层交换机创建vlan10 20 30 vlan batch 10 20 30

三层交换机看作是路由器，交换机一体，所以需要做网关地址 交换机不可以做ip地址所以需要int vlanif 10--->ip address用来做接口转发的,意思是vlan 10这条线ip地址

int vlanif 20--->ip address

int vlanif 30--->ip address

Int g0/0/1 p l t     p t a v a

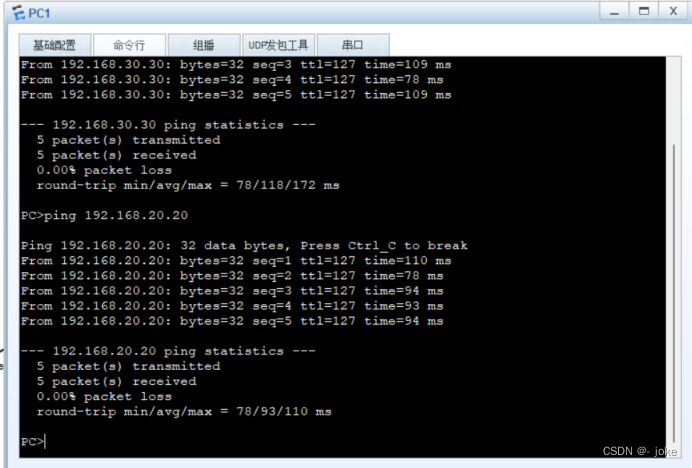

 可以ping通

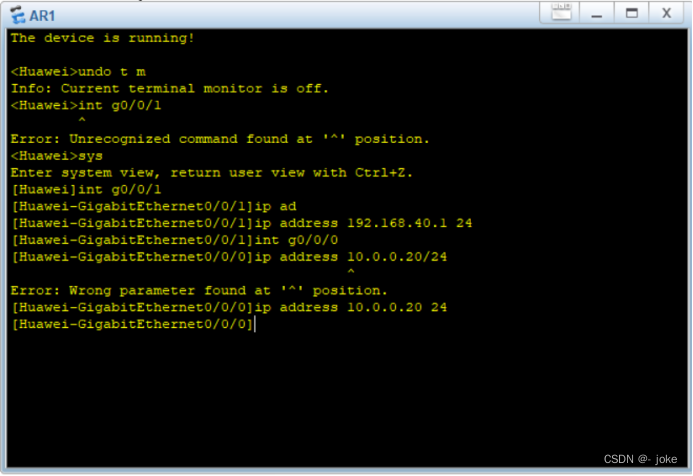

 给两个接口配ip地址

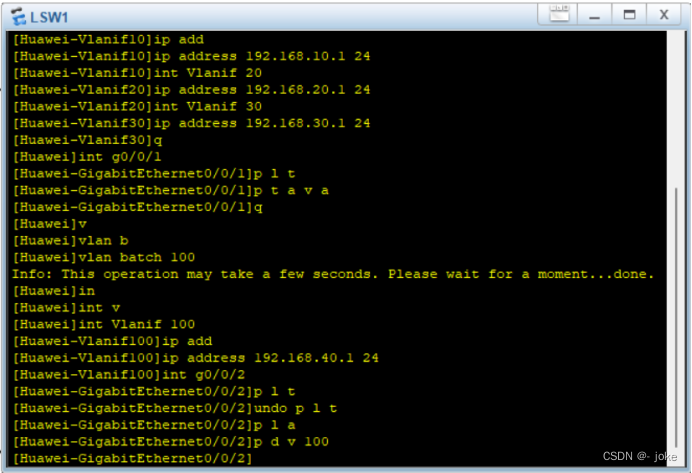

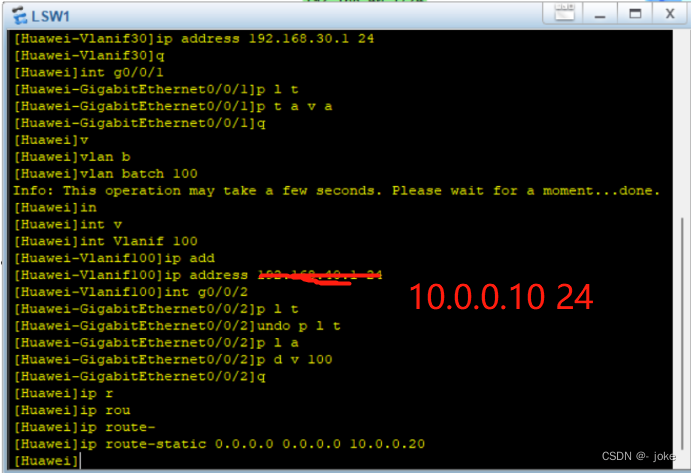

创建vlan100

int vlanif 100--->ip address 10.0.0.10 24

进入接口 p l a p d v 100

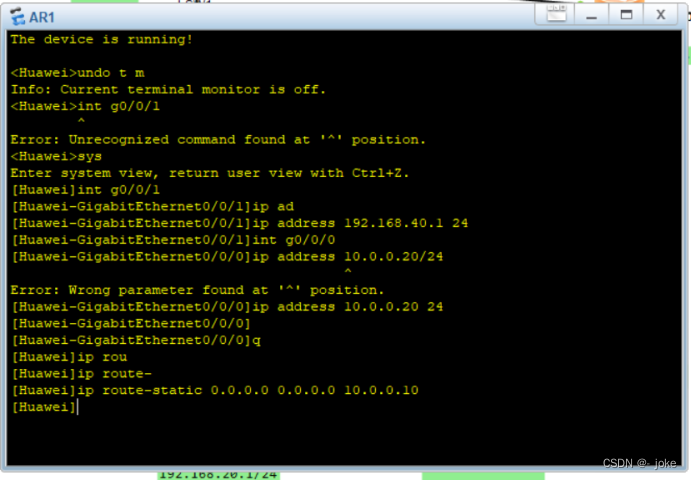

 创建默认路由

 创建默认路由

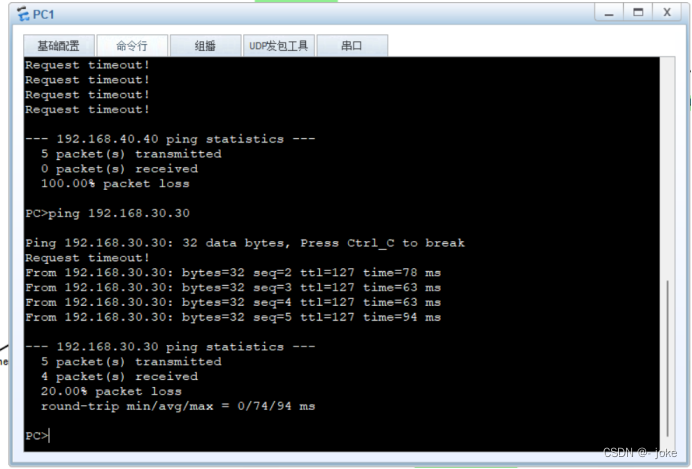

 Ping通
