前言

蓝桥杯基础

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、DS1302原理图

 DS1302 引脚

X1 X2  晶振管脚

GND 地

CE 复位脚

I/O 数据输入/输出引脚

SCLK 串行时钟

Vcc1,Vcc2 电源供电管

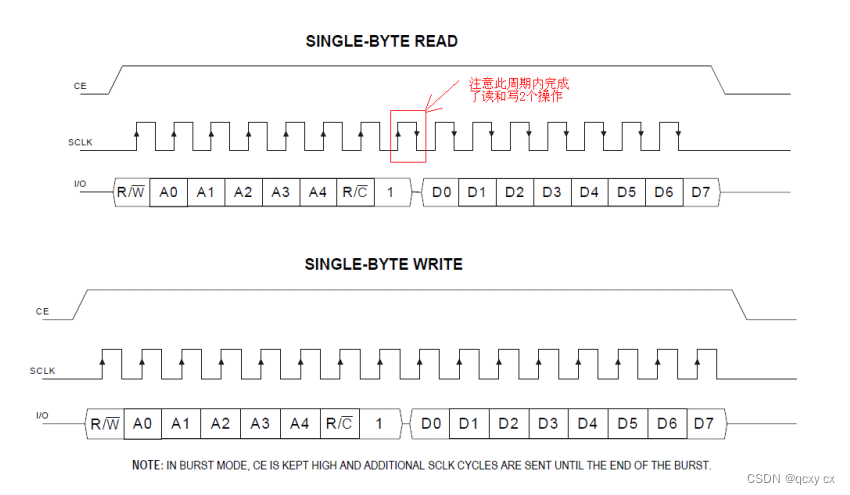

二、DS1302时序图

CE 输入驱动高启动所有的数据传输。

CE 输入有两个功能。

1）CE 打开控制逻辑，允许访问的移位寄存器的地址 /命令序列。

2）CE 提供了一个终止单字节或多字节数据传输方法。

一个时钟周期是由一个下降沿之后的上升沿序列。对于数据传输而言，数据必须在有效的时钟的上升沿输入，在时钟的下降沿输出。如果 CE 为低，所有的 I / O 引脚变为高阻抗状态，数据传输终止。

对于数据输入： 开始的 8 个 SCLK 周期，输入写命令字节，数据字节在后 8 个 SCLK 周期的 上升沿输入。数据输入位 0 开始。

对于数据输出： 开始的 8 个 SCLK 周期，输入一个读命令字节，数据字节在后 8 个 SCLK 周 期的下降沿输出。

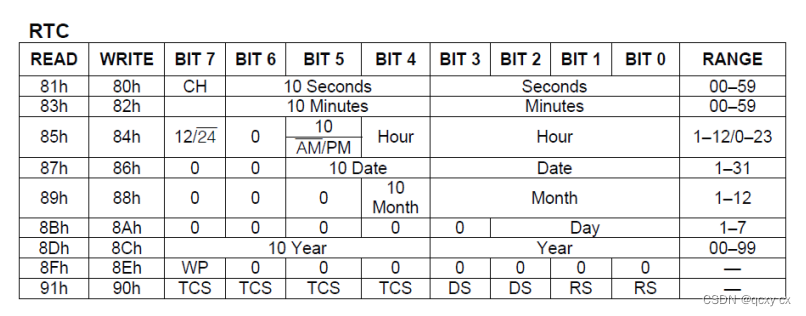

三、寄存器RAM

DS1302的操作就是对其内部寄存器的操作，DS1302内部共有12个寄存器。

其中有：7 个寄存器与日历、时钟相关，存放的数据位为 BCD 码形式。 此外，DS1302 还有年份寄存器、控制寄存器、充电寄存器、时钟突发寄存器 及与 RAM 相关的寄存器等。 时钟突发寄存器可一次性顺序读写除充电寄存器以外的寄存器。

特别注意设置和读取都是BCD码。

秒寄存器BIT7 定义为时间暂停位（CH），当 BIT7 为 1 时，时钟振荡器停止工作， DS1302 进入低功耗模式，电源消耗小于 100 微安，当 BIT7 为 0 时，时钟振荡 器启动，DS1302 正常工作。

小时寄存器的 BIT7 定义为 12 或 24 小时工作模式选择位，当 BIT7 为高时， 为 12 小时工作模式，此时 BIT5 为 AM/PM 位，低电平标示 AM，高电平标示 PM，在 24 小时模式下，BIT5 为第二个 10 小时位标示(20~23 时)。

写保护寄存器的 BIT7：WP 是写保护位，工作时，出 WP 外的其他位都置为 0，对时钟/日历寄存器或 RAM 进行写操作之前，WP 必须为 0，当 WP 为高电 平的时候，不能对任何时钟/日历寄存器或 RAM 进行写操作。（换句话就是防止数据被干扰，你要写入数据，必须给它关了）。

那我们写入和读取的逻辑就出来了

1先关写保护

2写入数据

3打开写保护

4读取

四、蓝桥杯底层代码如下

#include "ds1302.h"
#include <reg52.h>
#include <intrins.h>

sbit SCK = P1^7;
sbit SDA = P2^3;
sbit RST = P1^3;
//写字节
void Write_Ds1302(unsigned  char temp)
{
	unsigned char i;
	for (i=0;i<8;i++)
	{
		SCK = 0;
		SDA = temp&0x01;
		temp>>=1;
		SCK=1;
	}
}

//向DS1302寄存器写入数据
void Write_Ds1302_Byte( unsigned char address,unsigned char dat )
{
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1; 	_nop_();
 	Write_Ds1302(address);
 	Write_Ds1302(dat);
 	RST=0;
}

//从DS1302寄存器读出数据
unsigned char Read_Ds1302_Byte ( unsigned char address )
{
 	unsigned char i,temp=0x00;
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
 	RST=1;	_nop_();
 	Write_Ds1302(address);
 	for (i=0;i<8;i++)
 	{
		SCK=0;
		temp>>=1;
 		if(SDA)
 		temp|=0x80;
 		SCK=1;
	}
 	RST=0;	_nop_();
 	SCK=0;	_nop_();
	SCK=1;	_nop_();
	SDA=0;	_nop_();
	SDA=1;	_nop_();
	return (temp);
}
void Set_Rtc(unsigned char* ucRtc)//设置时间
{
	unsigned char i;
	Write_Ds1302_Byte(0x8e,0);//关闭写保护
	for(i=0;i<3;i++)
	Write_Ds1302_Byte(0x84-i*2,ucRtc[i]);//写入时分秒，这里是个简单的规律
	Write_Ds1302_Byte(0x8e,0x80);//打开写保护
}
void Read_Rtc(unsigned char* ucRtc)//读取时间
{
	unsigned char i;
	for(i=0;i<3;i++)
	ucRtc[i]=Read_Ds1302_Byte(0x85-i*2);//读取时分秒
}
void Set_Data(unsigned char* Data)//设置日期
{
	Write_Ds1302_Byte(0x8e,0);//关闭写保护
	Write_Ds1302_Byte(0x8c,Data[0]);//写入年
	Write_Ds1302_Byte(0x88,Data[1]);//写入月
	Write_Ds1302_Byte(0x86,Data[2]);//写入日
	Write_Ds1302_Byte(0x8e,0x80);//打开写保护
}
void Read_Data(unsigned char* Data)
{
	Data[0]=Read_Ds1302_Byte(0x8D);//读取年
	Data[1]=Read_Ds1302_Byte(0x89);//读取月
	Data[2]=Read_Ds1302_Byte(0x87);//读取日
}
