TM1638模块

这篇博客演示了如何使用Python的uasyncio库和TM1638库,在Wemos D1 Mini(基于ESP8266)上通过TM1638模块控制LED灯和显示数字及字符。代码中定义了一个协程任务,用于初始化TM1638,并展示了开关LED、显示不同内容以及读取按键状态等功能。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

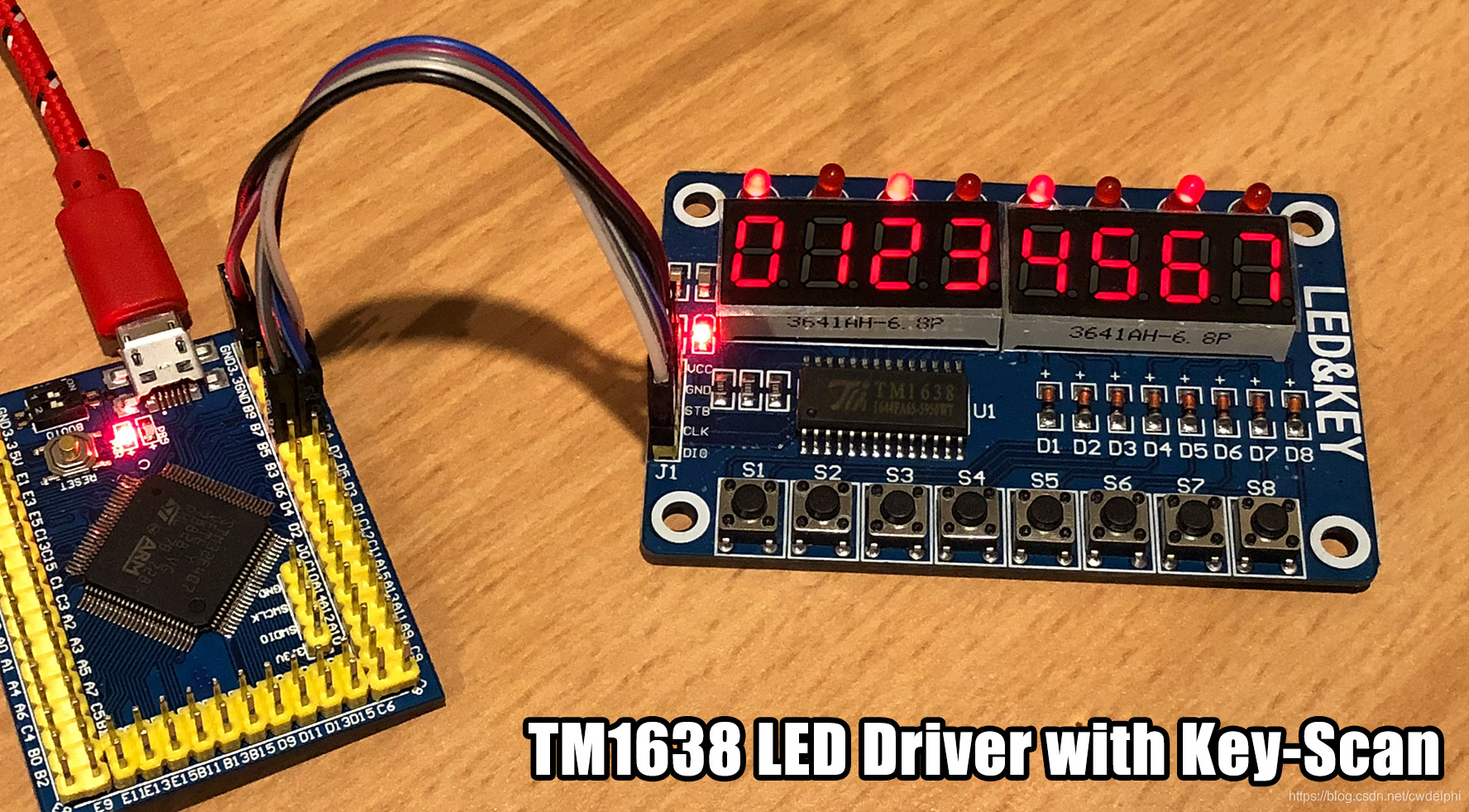

在这里插入图片描述

# Wemos D1 Mini / ESP8266
import uasyncio as asyncio
import tm1638
from machine import Pin

async def tm1638_task(stb_pin, clk_pin, dio_pin):
    tm = tm1638.TM1638(stb=Pin(stb_pin), clk=Pin(clk_pin), dio=Pin(dio_pin))

    # every 2nd LED on
    tm.leds(0b01010101)

    # all LEDs off
    tm.leds(0)

    # segments
    tm.show('cool')
    tm.show('abcdefgh')
    tm.number(-1234567)
    tm.number(1234)
    tm.number(5678, 4)
    tm.hex(0xdeadbeef)

    # dim both LEDs and segments
    tm.brightness(0)

    # all LEDs and segments off
    tm.clear()

    # get which buttons are pressed
    tm.keys()

def main():
    loop = asyncio.get_event_loop()
    loop.create_task(tm1638_task(stb_pin=13, clk_pin=14, dio_pin=12))
    loop.run_forever()

if __name__ == '__main__':
    main()
WeMos D1 MiniTM1638
3V3 (or 5V)VCC
GGND
D7 (GPIO13)STB
D5 (GPIO14)CLK
D6 (GPIO12)DIO
#include //1638he165合并程序 2018/5/26 #include #include #define uchar unsigned char #define uint unsigned int sbit SU0=P2^0; //计数脉冲识别 sbit SU1=P2^1; //计数脉冲识别 sbit SU2=P2^2; sbit DJ1=P1^0; sbit DJ2=P1^1; sbit QH=P3^2; //输出端 sbit CK=P3^3; //时钟 上升沿有效 sbit PL=P3^4; //移位控制 低电平有效 uchar temp; uchar temp1; uchar tempH; uchar tempL; bit weia; bit weib; bit ding; unsigned char num[8]; //各个数码管显示的值 unsigned int dingshiqi=0; unsigned int num1,num2; unsigned int su1_a,su1_b; unsigned int su2_a,su2_b; unsigned int su2,su4,su1; unsigned char wei,wei1; unsigned int k; void delay1ms(uint i) //1ms延时程序 { uchar j; while(i--) { for(j=0;j0; j--); } uint read_int165(void) { uchar i=0; uint read_data=0; PL=0; //置数,读入并行输入数据 _nop_(); PL=1; //移位,并口被锁存,串行转换开始 _nop_(); for(i=0;i<16;i++) //设定16位输入 { read_data<<=1; if(QH) { read_data|=QH; } CK=0; //下降沿 _nop_(); CK=1; _nop_(); //上升沿 } return read_data; } void init_t0() { TMOD = 0x02; //8位自动载定时器 TH0 = 0x06; TL0 = 0x06; TR0 = 1; //启动定时器 ET0=1; //允许定时器0中断 EA=1; //开总中断 } void main(void) { unsigned char i; init_t0(); init_TM1638(); for(i=0;i<8;i++) Write_DATA(i<>8); //获取高八位,存在tempH tempL=(uchar)temp; //获取低八位存在tempL P2=tempH; //接收的字节高八位显示在P2 P1=tempL; //接收的低八位显示在P1 } { i=Read_key(); switch(i) { case 0: //1--1 { while(Read_key()==i); //等待按键释放 su1_a = 0; su2_a = 0; wei=0; weia=1; ding=0; }break; case 1: { while(Read_key()==i); //等待按键释放 weia=0; wei++; if(wei>=3)wei = 0; }break; case 2: { while(Read_key()==i); //等待按键释放 if(wei==1) su1_b++; if(su1_b>5500) su1_b=0; if(wei==2) su2_b++; if(su2_b>5500) su2_b=0; }break; case 3: { while(Read_key()==i); //等待按键释放 if(wei==1) { if(su1_b>0)su1_b--; } if(wei==2) { if(su2_b>0)su2_b--; } }break; case 4: { while(Read_key()==i); //等待按键释放 ding=~ding; }break; case 5:{ while(Read_key()==i); }break; case 6:{ while(Read_key()==i); } break; case 7:{ while(Read_key()==i); }break; } if(wei==0) //脉冲输入计数 { if((ding==0)&&(weia==1)) { if(SU0 ==0) { delay(1); if(SU0==0) { while(!SU0); su1_a++; } } if(SU1 ==0) { delay(1); if(SU1==0) { while(!SU1); su2_a++; } } if(su1_a==su1_b) su1_a = 0; if(su2_a==su2_b) { ding = 1; } } Write_DATA(3*2,tab[su1_a]); Write_DATA(2*2,tab[su1_a0/10]); Write_DATA(1*2,tab[su1_a00/100]); Write_DATA(0*2,tab[su1_a000/1000]); Write_DATA(7*2,tab[su2_a]); Write_DATA(6*2,tab[su2_a0/10]); Write_DATA(5*2,tab[su2_a00/100]); Write_DATA(4*2,tab[su2_a000/1000]); } if(wei==1) //左边数码管设置 { k++; if(k>40)k = 0; if(k>10) { Write_DATA(3*2,tab[su1_b]); Write_DATA(2*2,tab[su1_b0/10]); Write_DATA(1*2,tab[su1_b00/100]); Write_DATA(0*2,tab[su1_b000/1000]); } else { Write_DATA(0*2,tab[20]); Write_DATA(1*2,tab[20]); Write_DATA(2*2,tab[20]); Write_DATA(3*2,tab[20]); } } if(wei==2) //右边数码管设置 { Write_DATA(3*2,tab[su1_a]); Write_DATA(2*2,tab[su1_a0/10]); Write_DATA(1*2,tab[su1_a00/100]); Write_DATA(0*2,tab[su1_a000/1000]); k++; if(k>40)k = 0; if(k>10) { Write_DATA(7*2,tab[su2_b]); Write_DATA(6*2,tab[su2_b0/10]); Write_DATA(5*2,tab[su2_b00/100]); Write_DATA(4*2,tab[su2_b000/1000]); } else { Write_DATA(4*2,tab[20]); Write_DATA(5*2,tab[20]); Write_DATA(6*2,tab[20]); Write_DATA(7*2,tab[20]); } } } } } void time0() interrupt 1 //使用的是定时器T0 { dingshiqi++; if(dingshiqi>=3686) { dingshiqi = 0; } }
