16路PWM舵机驱动板（PCA9685）

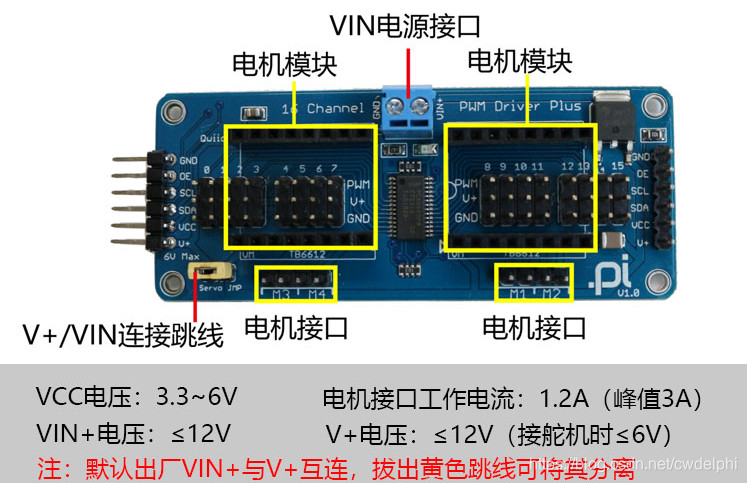

PCA9685板卡图

在这里插入图片描述

驱动板与树莓派连接

PCA9685管脚 树莓派管脚
VCC 3.3V或5V
GND GND
SCL SCL
SDA SDA

树莓派下运行PCA9685的例子

#pip install adafruit-pca9685
import Adafruit_PCA9685

#这里只给函数不讲原理了，大部分人只是用不用懂。要了解原理，就要涉及电信号的时差和角度精度等知识。
#想了解的可以看板卡的原理说明书。
def set_servo_angle(channel
