关于格雷码的一点思考

关于格雷码的一点思考(图片修复)

什么是格雷码

在一组数的编码中,若任意两个相邻的代码只有一位二进制数不同,则称这种编码为格雷码(Gray Code),另外由于最大数与最小数之间也仅一位数不同,即“首尾相连”,因此又称循环码或反射码。由于这种特点,就可以避免二进制编码计数组合电路中出现的亚稳态。格雷码常用于通信,FIFO 或者 RAM 地址寻址计数器中。

格雷码属于可靠性编码,是一种错误最小化的编码方式,因为虽然二进制码可以直接由数/模转换器转换成模拟信号,但在某些情况,例如从十进制的 7 转换为 8 时二进制码的每一位都要变,能使数字电路产生很大的尖峰电流脉冲。而格雷码则没有这一缺点,它在相邻数字间转换时,只有一位产生变化。它大大地减少了由一个状态到下一个状态时逻辑的混淆。

从广义上讲,格雷码(Gray Code)不止一种,在没做特殊说明的情况下,格雷码是指经典格雷码。下面是深度为4的二进制码和格雷码的对照表。

二进制码格雷码二进制码格雷码
0000000010001100
0001000110011101
0010001110101111
0011001010111110
0100011011001010
0101011111011011
0110010111101001
0111010011111000

​ ​

二进制码与格雷码的转换及其推理过程

我们先将一个四位的二进制码的四个位分别设为A、B、C、D。

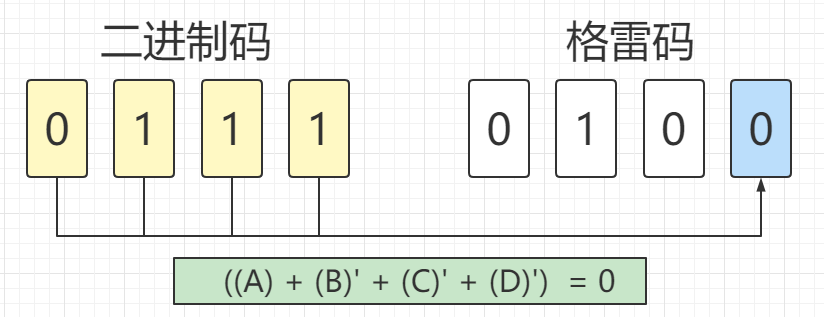

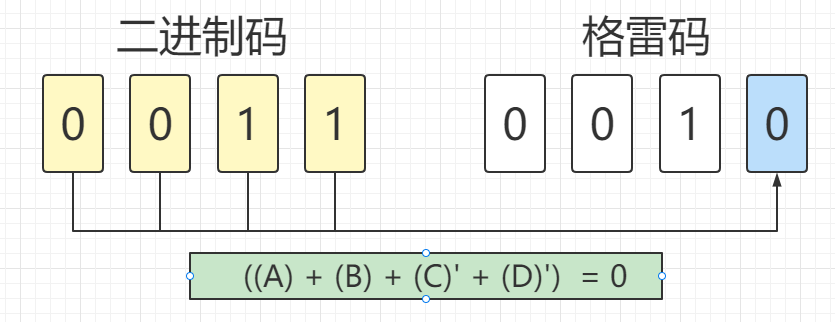

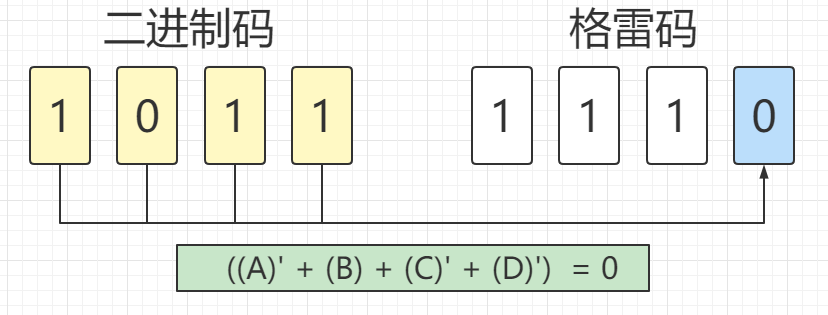

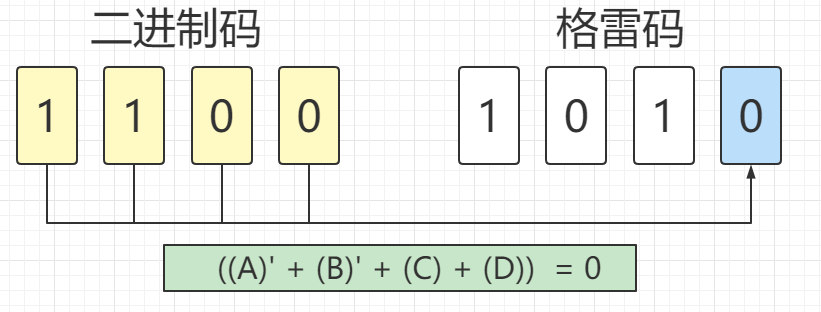

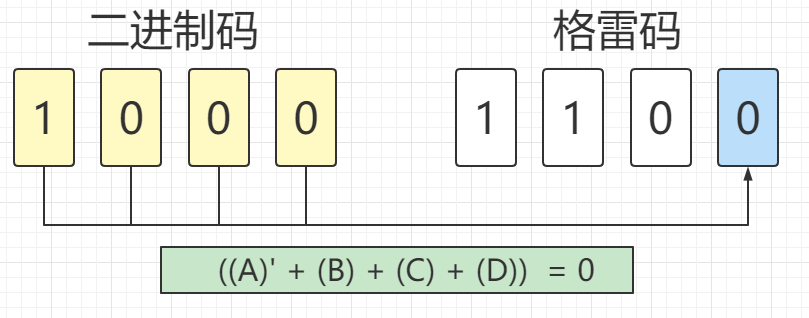

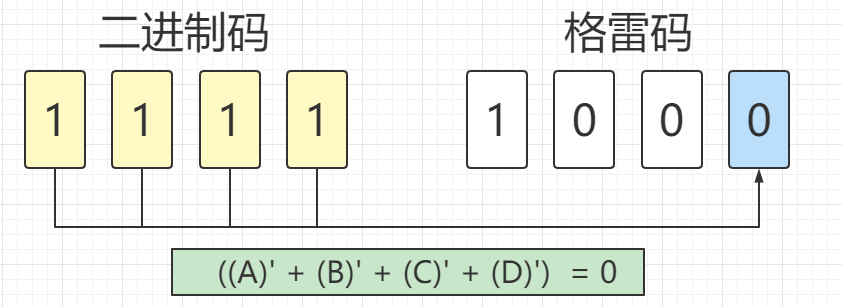

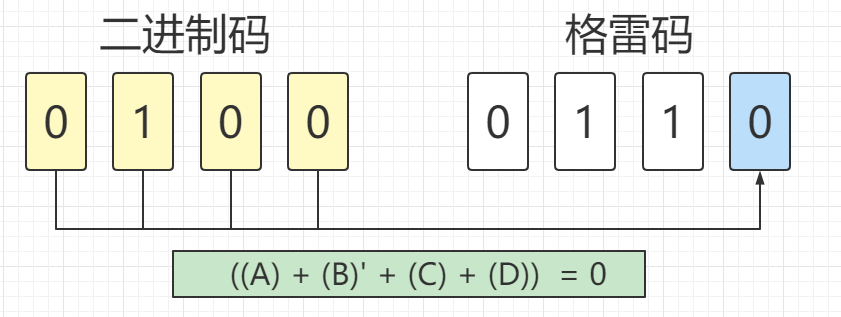

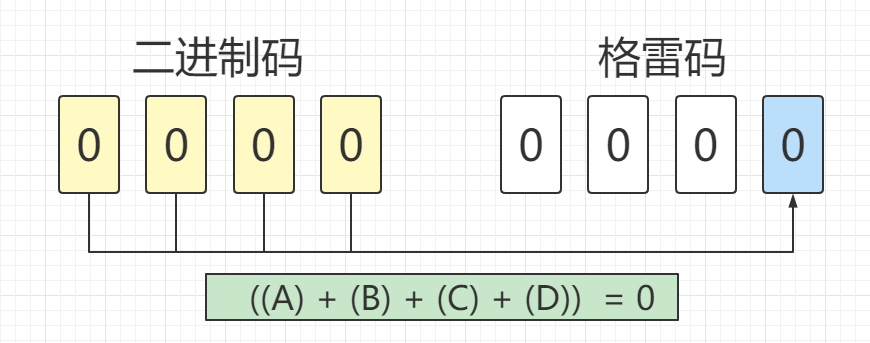

我们先从格雷码的最低位等于0的情况开始列写逻辑函数

image-20220302215603474 image-20220302220739062 image-20220302220835268 image-20220302221209159 image-20220302221304016 image-20220302221424681 image-20220302221507861 image-20220302221539226

通过比较第1、3、5、7张图片上的公式可以看出,A和B对于公式结果没有影响,所以可以省去。

这时候再结合 格雷码的最低位等于1的情况(用C、D位列写逻辑函数来表示,形式上类似于**(© * (D)')**),由于篇幅原因这里就不一一写出。

我们将格雷码的最低位设为F,那么通过C、D位的公式可以推导出:
( ( C ) ′ + ( D ) ′ ) ∗ ( ( C ) + ( D ) ) = F ((C)' + (D)')*((C) + (D)) = F ((C)+(D))((C)+(D))=F

( ( C ) ′ ∗ ( D ) ) + ( ( C ) ∗ ( D ) ′ ) = F ((C)' * (D))+((C) * (D)') = F ((C)(D))+((C)(D))=F
由上面两个式子可以得出
C ′ D + C D ′ = F C'D+CD' = F CD+CD=F

C ⨁ D = F C\bigoplus D = F CD=F

同理,可以得到二进制码转格雷码的方法:从最右侧开始,依次向左,将一位与其左边一位相异或,得到的数放入该位对应位置。

转码方式的核心思想

我们知道了转码方式,那为什么这样转码就可以产生相邻位转换仅变化一位的效果呢?

我们将6、7、8 三个的二进制数转化成波形图

image-20220303171933334

可以观察到,“6”有两处“电平变换”,“7”有一处,“8”有两处。对比6和7,变换数量发生了变化,对比“6”和“8”,变换的位置发生了变化。再对比更多的二进制数,可以发现,每一个二进制数的“电平变换”的分布是独有的,而且这种分布在相邻的数之间仅差一位。(这仅仅是我观察得到的结论,还没有严谨的证明,有证明或证伪方法的朋友可以提出来)这用我们就可以用上面异或的方式来表示“电平变换”的分布,就可以得到格雷码

其他转码方式

经典格雷码编码的核心思想就是通过某种运算来表示“电平变换”的分布,那还有什么方式可以产生同样的效果呢?

同或转换

就是将经典格雷码转码方式中的异或运算改为同或,这样可以得到经典格雷码的反码。

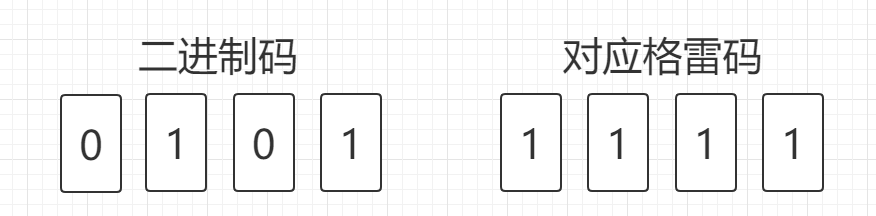

右侧异或

最右侧的最低位不变,从第二位开始,依次向左,位与右侧一位进行异或操作。当然,这样有一个问题,就是一个四位的二进制码很可能需要五位才可以表示,可能因此这种方法并不常用

image-20220303201755752

解码

知道了编码,解码也就非常简单了,只需要进行逆向运算就可以,我们以经典格雷码为例:

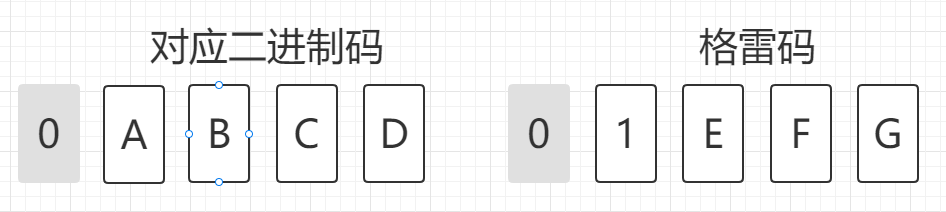

首先我们要找到格雷码的最高位,假设最高位是第四位

image-20220303205152832

最高位是第四位所隐含的条件是格雷码和二进制码的第五位都是0,所以
A ⨁ 0 = 1 A\bigoplus0 = 1 A0=1
易得 A = 1 A = 1 A=1

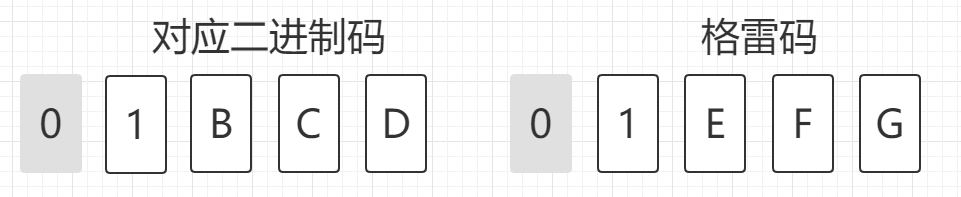

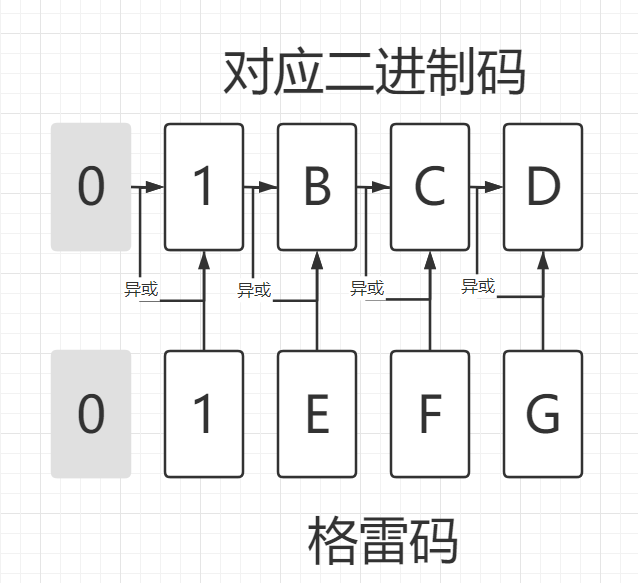

在来看下一位“E”

image-20220303210230480 $$ &1\bigoplus B&=E \\ (由异或的性质可得) \implies & 1\bigoplus E&=B $$

需要注意的是这里格雷码的“E”是已知量,所以我们可以求得“B”,再通过“B”和“F”求得“C”,以此类推。

image-20220303211358169

其他解码方式就不做介绍了,大家可以自己试着推导一下,相信你们也会有所收获
