要为圆形添加外边框，需要使用`EllipseOutlineGeometry`创建线框几何体，并通过独立的Primitive进行渲染。以下是实现代码：
```javascript
// 创建圆形填充部分（原有代码）
var circle = new Cesium.CircleGeometry({
center: Cesium.Cartesian3.fromDegrees(lng, lat),
radius: 1000,
segments: 32,
extrudedHeight: 0,
perPositionHeight: false
});
var geometry = Cesium.CircleGeometry.createGeometry(circle);
// 创建边框几何体
var outlineGeometry = new Cesium.EllipseOutlineGeometry({
center: Cesium.Cartesian3.fromDegrees(lng, lat),
semiMajorAxis: 1000,
semiMinorAxis: 1000,
rotation: 0,
height: 0,
numberOfVerticalLines: 0
});
var outlineGeometryInstance = new Cesium.GeometryInstance({
geometry: Cesium.EllipseOutlineGeometry.createGeometry(outlineGeometry)
});
// 添加填充图形
this.DJXFCricle = this.viewer.scene.primitives.add(new Cesium.Primitive({
geometryInstances: new Cesium.GeometryInstance({
geometry: geometry
}),
appearance: new Cesium.MaterialAppearance({
material: new Cesium.Material({
fabric: {
type: "Color",
uniforms: {
color: Cesium.Color.fromCssColorString(color).withAlpha(0.5)
}
}
})
})
}));
// 添加边框图形
this.DJXFCricleOutline = this.viewer.scene.primitives.add(new Cesium.Primitive({
geometryInstances: outlineGeometryInstance,
appearance: new Cesium.PolylineMaterialAppearance({
material: Cesium.Material.fromType("Color", {
color: Cesium.Color.fromCssColorString(color).withAlpha(1)
}),
translucent: true,
polylineWidth: 2
}),
asynchronous: false
}));
```
**实现原理：**
1. 使用`EllipseOutlineGeometry`创建线框几何体，参数需与原始圆形保持：
- `semiMajorAxis`和`semiMinorAxis`等于原圆半径
- `numberOfVerticalLines`设为0避免生成垂直线
- 保持与填充圆形相同的高度和中心点
2. 通过`PolylineMaterialAppearance`渲染边框：
- 使用不透明颜色（alpha=1）保证边框可见性
- `polylineWidth`控制线宽（实际渲染受WebGL限制）
- `translucent: true`确保半透明物体正确处理
3. 使用独立Primitive实例：
- 避免与填充图形的材质设置冲突
- 允许单独控制边框的渲染属性
**常见问题处理：**
- 线宽显示问题：WebGL默认最大线宽为1px，可通过`CESIUM_batching`扩展支持更宽线段
- 深度冲突：设置`depthTest: { enabled: false }`可强制边框显示在最上层
- 性能优化：设置`asynchronous: false`确保几何体立即创建
超级会员免费看

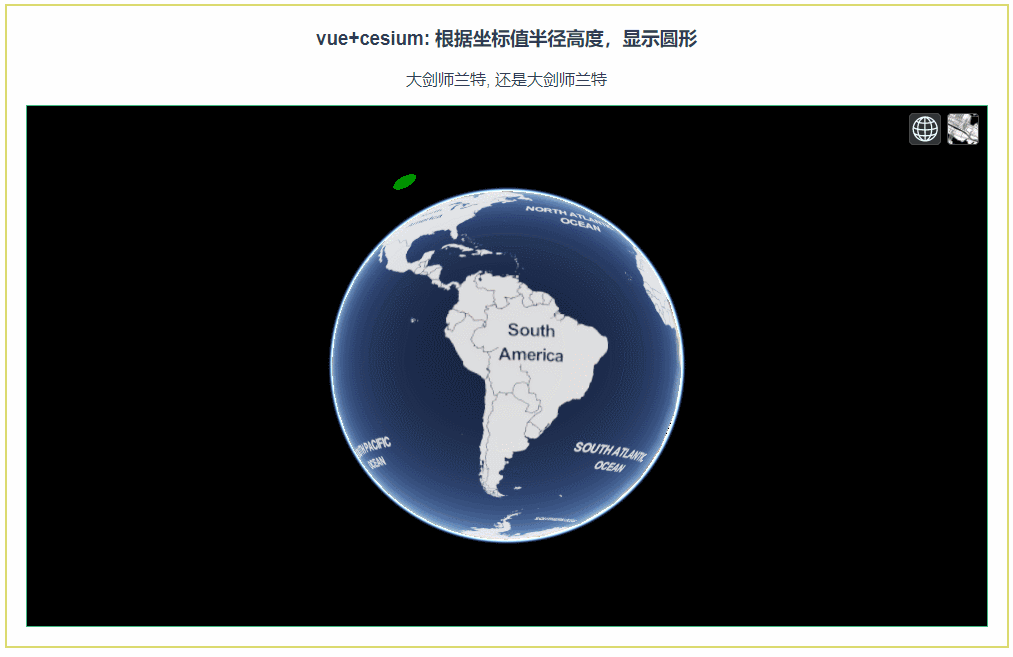

本文是大剑师兰特分享的cesium教程，详细介绍了如何在vue+cesium环境中，根据坐标、半径和高度创建并显示圆形。提供源代码示例和相关配置说明，涵盖坐标系转换、地图加载、空间计算等多个方面。
