ensp实验-qinqVLAN

一、QINQ的概括

QinQ技术是一种虚拟局域网（VLAN）扩展技术，也被称为Double Tagging。它通过在以太网头部添加额外的VLAN标签，将一个VLAN整体作为另一个VLAN的数据帧进行传输。

二、QinQ技术的封装结构和传输方式：

• 外层VLAN标签：用于区分不同的VLAN。
• 内层VLAN标签：用于表示具体的用户端口。

在公网的传输过程中，设备只根据外层VLAN Tag转发报文，并根据报文的外层VLAN Tag进行MAC地址学习，而用户的私网VLAN Tag将被当作报文的数据部分进行传输。即使私网VLAN Tag相同，也能通过公网VLAN Tag区分不同用户。

三、qinq的技术分类。

        QinQ技术中有着灵活QinQ和基本QinQ。灵活QinQ功能是对基本QinQ功能的扩展，它比基本QinQ的功能更灵活。

1、基本QinQ：对进入二层QinQ接口的所有帧都加上相同的外层Tag。

        基本QinQ是基于端口方式实现的。开启端口的基本QinQ功能后，当该端口接收到报文，设

备会为该报文打上本端口缺省VLAN 的VLAN Tag。如果接收到的是已经带有VLAN Tag的

报文，该报文就成为双Tag的报文；如果接收到的是不带VLAN Tag的报文，该报文就成为

带有端口缺省VLAN Tag的报文。

        基于端口的QinQ的缺点是外层VLAN Tag封装方式固定，不能根据业务种类选择外层VLAN

Tag封装的方式，从而很难有效支持多业务的灵活运营。

2、灵活QinQ：对进入二层QinQ接口的帧，可以根据不同的内层Tag而加上不同的外层

Tag，对于用户VLAN的划分更加细致

        灵活QinQ（Selective QinQ）可根据流分类的结果选择是否打外层VLAN Tag，打上何种外

层VLAN Tag。灵活QinQ可根据用户的VLAN标签、优先级、MAC地址、IP协议、IP源地址、

IP目的地址、或应用程序的端口号进行流分类。

        基于VLAN ID的灵活QinQ：为具有不同内层VLAN ID的报文添加不同的外层VLAN Tag。

        基于802.1p优先级的灵活QinQ：根据报文的原有内层VLAN的802.1p优先级添加不同的外

层VLAN Tag。

        基于流策略的灵活QinQ：根据QoS策略添加不同的外层VLAN Tag。基于流策略的灵活

QinQ能够针对业务类型提供差别服务。

四、qinq实验

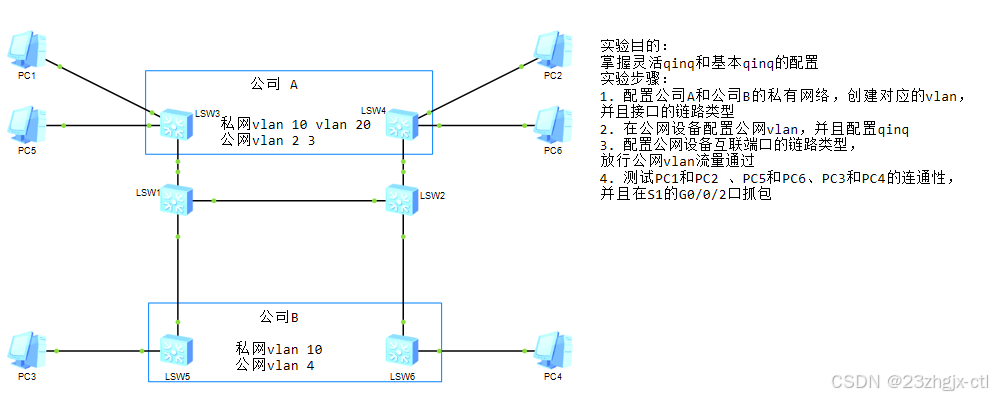

1、实验拓扑

2、配置命令

lsw3设备
<Huawei>sys
[Huawei]sysname s3    //设置设备名称为s3
[s3]vlan batch 10 20    //批量创建VLAN 10和20
[s3]int g0/0/2
[s3-GigabitEthernet0/0/2]port link-type access    //将接口g0/0/2设置为access模式
[s3-GigabitEthernet0/0/2]port default vlan 10    //将接口g0/0/2的默认VLAN设置为10
[s3-GigabitEthernet0/0/2]q    //退出接口配置模式
[s3]int g0/0/3
[s3-GigabitEthernet0/0/3]port link-type access    //将接口g0/0/3设置为access模式
[s3-GigabitEthernet0/0/3]port default vlan 20    //将接口g0/0/3的默认VLAN设置为20
[s3-GigabitEthernet0/0/3]q    //退出接口配置模式
[s3]int g0/0/1
[s3-GigabitEthernet0/0/1]port link-type trunk    //将接口g0/0/1设置为trunk模式
[s3-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20    //允许通过VLAN 10和20的流量
[s3-GigabitEthernet0/0/1]q    //退出接口配置模式

lsw4
<Huawei>sys
[Huawei]sysname s4    //设置设备名称为s4
[s4]vlan batch 10 20    //批量创建VLAN 10和20
[s4]int g0/0/1
[s4-GigabitEthernet0/0/1]port link-type trunk    //将接口g0/0/1设置为trunk模式
[s4-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20    //允许通过VLAN 10和20的流量
[s4-GigabitEthernet0/0/1]q    //退出接口配置模式
[s4]int g0/0/2
[s4-GigabitEthernet0/0/2]port link-type access    //将接口g0/0/2设置为access模式
[s4-GigabitEthernet0/0/2]port default vlan 10    //将接口g0/0/2的默认VLAN设置为10
[s4-GigabitEthernet0/0/2]q    //退出接口配置模式
[s4]int g0/0/3
[s4-GigabitEthernet0/0/3]port link-type access    //将接口g0/0/3设置为access模式
[s4-GigabitEthernet0/0/3]port default vlan 20    //将接口g0/0/3的默认VLAN设置为20
[s4-GigabitEthernet0/0/3]q    //退出接口配置模式

<Huawei>sys
<Huawei]un in e    //进入系统视图
[Huawei]sysname s6    //设置设备名称为s6
[s6]vlan 10    //创建VLAN 10
[s6-vlan10]interface g0/0/1    //进入接口g0/0/1的配置模式
[s6-GigabitEthernet0/0/1]port link-type trunk    //将接口g0/0/1设置为trunk模式
[s6-GigabitEthernet0/0/1]port trunk allow-pass vlan 10    //允许通过VLAN 10的流量
[s6-GigabitEthernet0/0/1]interface g0/0/2    //进入接口g0/0/2的配置模式
[s6-GigabitEthernet0/0/2]port link-type access    //将接口g0/0/2设置为access模式
[s6-GigabitEthernet0/0/2]port default vlan 10    //将接口g0/0/2的默认VLAN设置为10
[s6-GigabitEthernet0/0/2]q    //退出接口配置模式

<s1>sys
<Huawei>system-view
[S1]sysname S1    //设置设备名称为S1
[S1]vlan batch 2 3 4    //批量创建VLAN 2、3和4
[S1]int g0/0/1
[S1-GigabitEthernet0/0/1]port link-type hybrid    //将接口g0/0/1设置为hybrid模式
[S1-GigabitEthernet0/0/1]port hybrid untagged vlan 2 3    //设置接口g0/0/1的未标记VLAN为2和3
[S1-GigabitEthernet0/0/1]qinq vlan-translation enable    //启用QinQ VLAN转换功能
[s1-GigabitEthernet0/0/1]port vlan-stacking vlan 10 stack-vlan 2    //将VLAN 10映射到堆叠VLAN 2
[s1-GigabitEthernet0/0/1]port vlan-stacking vlan 20 stack-vlan 3    //将VLAN 20映射到堆叠VLAN 3
[s1]int g0/0/3
[s1-GigabitEthernet0/0/3]port link-type dot1q-tunnel    //将接口g0/0/3设置为dot1q隧道模式
[s1-GigabitEthernet0/0/3]port default vlan 4    //将接口g0/0/3的默认VLAN设置为4
[s1]int g0/0/2
[s1-GigabitEthernet0/0/2]port link-type trunk    //将接口g0/0/2设置为trunk模式
[s1-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 3 4    //允许通过VLAN 2、3和4的流量
[s1-GigabitEthernet0/0/2]q    //退出接口配置模式

<Huawei>sys
<Huawei]un in e    //进入系统视图
[Huawei]sysname s5    //设置设备名称为s5
[s5]vlan 10    //创建VLAN 10
[s5-vlan10]interface g0/0/2    //进入接口g0/0/2的配置模式
[s5-GigabitEthernet0/0/2]port link-type access    //将接口g0/0/2设置为access模式
[s5-GigabitEthernet0/0/2]port default vlan 10    //将接口g0/0/2的默认VLAN设置为10
[s5-GigabitEthernet0/0/2]q    //退出接口配置模式
[s5]interface g0/0/1    //进入接口g0/0/1的配置模式
[s5-GigabitEthernet0/0/1]port link-type trunk    //将接口g0/0/1设置为trunk模式
[s5-GigabitEthernet0/0/1]port trunk allow-pass vlan 10    //允许通过VLAN 10的流量
[s5-GigabitEthernet0/0/1]q    //退出接口配置模式

<s2>sys
<Huawei>system-view
[S2]sysname S2    //设置设备名称为S2
[S2]vlan 4    //创建VLAN 4
[S2-vlan4]q    //退出VLAN配置模式
[S2]int g0/0/2
[S2-GigabitEthernet0/0/2]port link-type hybrid    //将接口g0/0/2设置为hybrid模式
[S2-GigabitEthernet0/0/2]port hybrid untagged vlan 2 3    //设置接口g0/0/2的未标记VLAN为2和3
[s2-GigabitEthernet0/0/2]qinq vlan-translation enable    //启用QinQ VLAN转换功能
[s2-GigabitEthernet0/0/2]port vlan-stacking vlan 10 stack-vlan 2    //将VLAN 10映射到堆叠VLAN 2
[s2-GigabitEthernet0/0/2]port vlan-stacking vlan 20 stack-vlan 3    //将VLAN 20映射到堆叠VLAN 3
[s2-GigabitEthernet0/0/2]interface g0/0/3    //进入接口g0/0/3的配置模式
[s2-GigabitEthernet0/0/3]port link-type dot1q-tunnel    //将接口g0/0/3设置为dot1q隧道模式
[s2-GigabitEthernet0/0/3]port def    //设置接口g0/0/3的默认VLAN为4
[s2-GigabitEthernet0/0/3]q    //退出接口配置模式
[s2]interface g0/0/1    //进入接口g0/0/1的配置模式
[s2-GigabitEthernet0/0/1]port link-type trunk    //将接口g0/0/1设置为trunk模式
[s2-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3 4    //允许通过VLAN 2、3和4的流量
[s2-GigabitEthernet0/0/1]q    //退出接口配置模式
