ospf单区域

一、spf是什么？

OSPF（开放最短路径优先）是一种基于链路状态的内部网关协议（IGP），采用SPF算法计算最短路径，支持分层路由设计。其通过划分区域（如骨干区域Area 0）实现网络分块管理，包含ABR、ASBR等路由器类型‌13，具备快速收敛、无路由环路、支持VLSM及等价路由等特性‌。

二、Ospf的一些配置命令

骨干区域：loopback 0   配置寻址ip：ip address 如（1.1.1.1 24）

配置ospf：ospf router （进程ID）  进入骨干区域配置：area 0

宣告网段：network 如（192.168.10.0  0.0.0.255）

三、实验配置

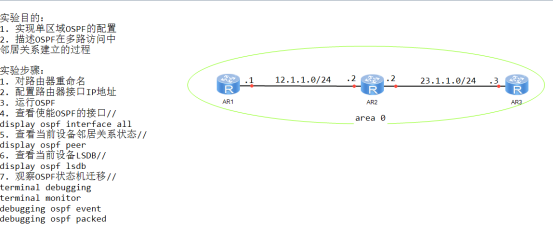

1、实验拓扑

2、实验配置

由于命令基本一致，故只显示部分命令。

[Huawei]sys R1

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 12.1.1.1 24

[R1-GigabitEthernet0/0/0]q

[R1]int LoopBack 0

[R1-LoopBack0]ip add 1.1.1.1 24

[R1-LoopBack0]q

[R1]

现在已经可以配置ospf了

[R1]ospf router 1.1.1.1

[R1-ospf-1]area 0

[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255

[R1-ospf-1-area-0.0.0.0]network 1.1.1.0 0.0.0.255

[R1-ospf-1-area-0.0.0.0]q

[R1-ospf-1]q

至此，全部可通信

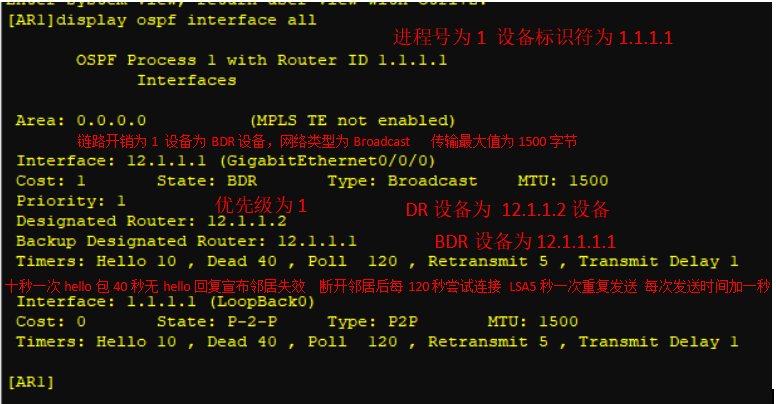

查看使能OSPF的接口//

display ospf interface all

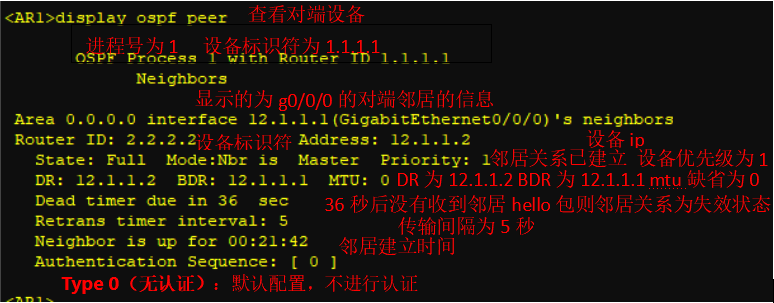

查看当前设备邻居关系状态//

display ospf peer

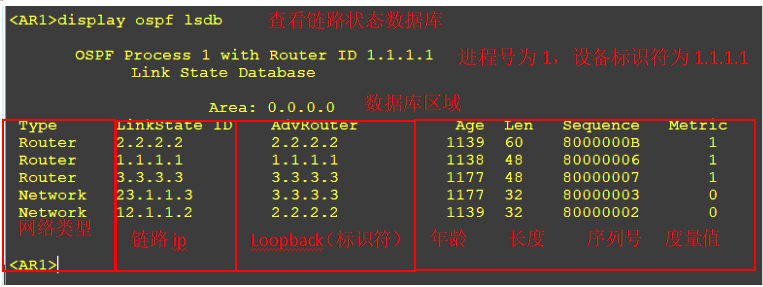

 查看当前设备LSDB//

display ospf lsdb

观察OSPF状态机迁移//

terminal debugging

terminal monitor

debugging ospf event

debugging ospf packed

在R1上配置完成后，关闭后打开接口即可查看ospf的工作过程中的所有事件和报文信息。
