esp8266学习报告

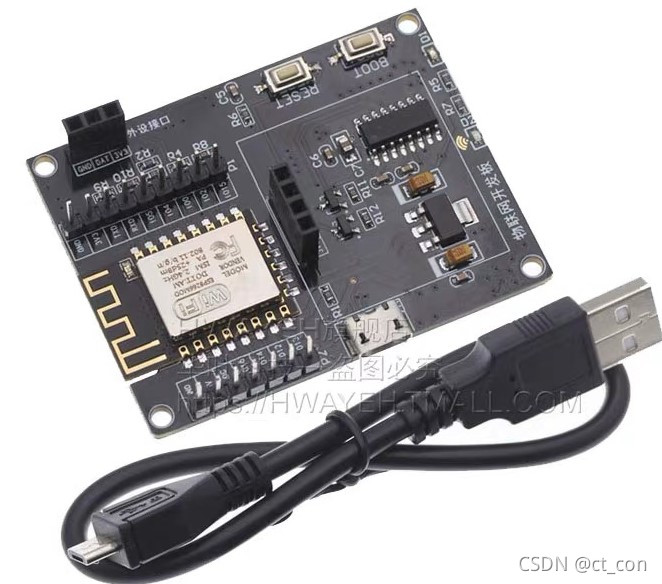

1、认识esp8266

ESP8266是一款超低功耗的UART-WiFi 透传模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可将用户的物理设备连接到Wi-Fi 无线网络上，进行互联网或局域网通信，实现联网功能。
以下简称为模块
请添加图片描述

2、wifi

esp8266与其他电子设备处于同一个网络下才能进行通信，故需要让模块连接网络或创建热点

AT指令

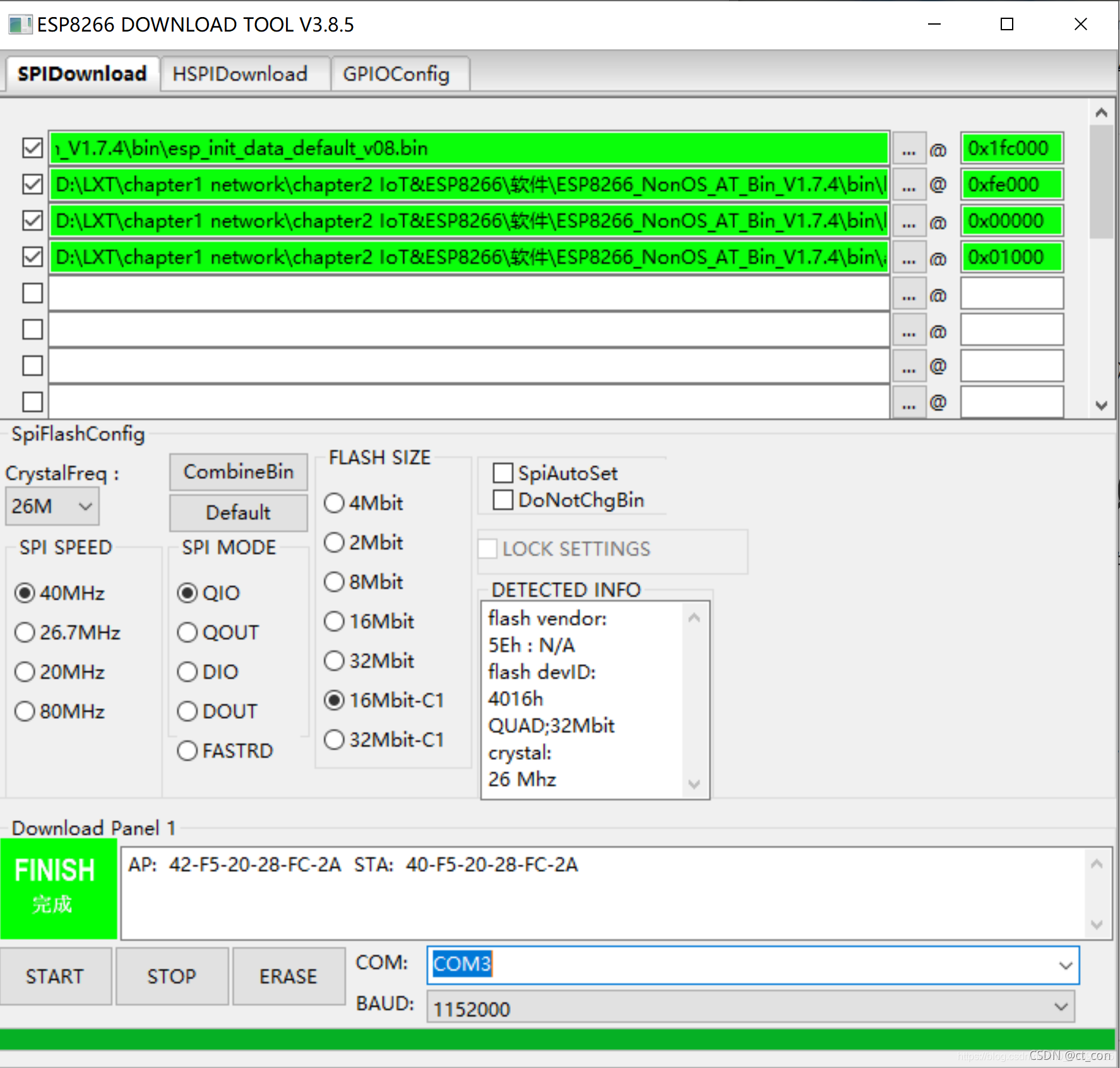

前期准备：对ESP8266进行固件烧录（满足所执行的AT指令）
esp8266 download tool 下载链接

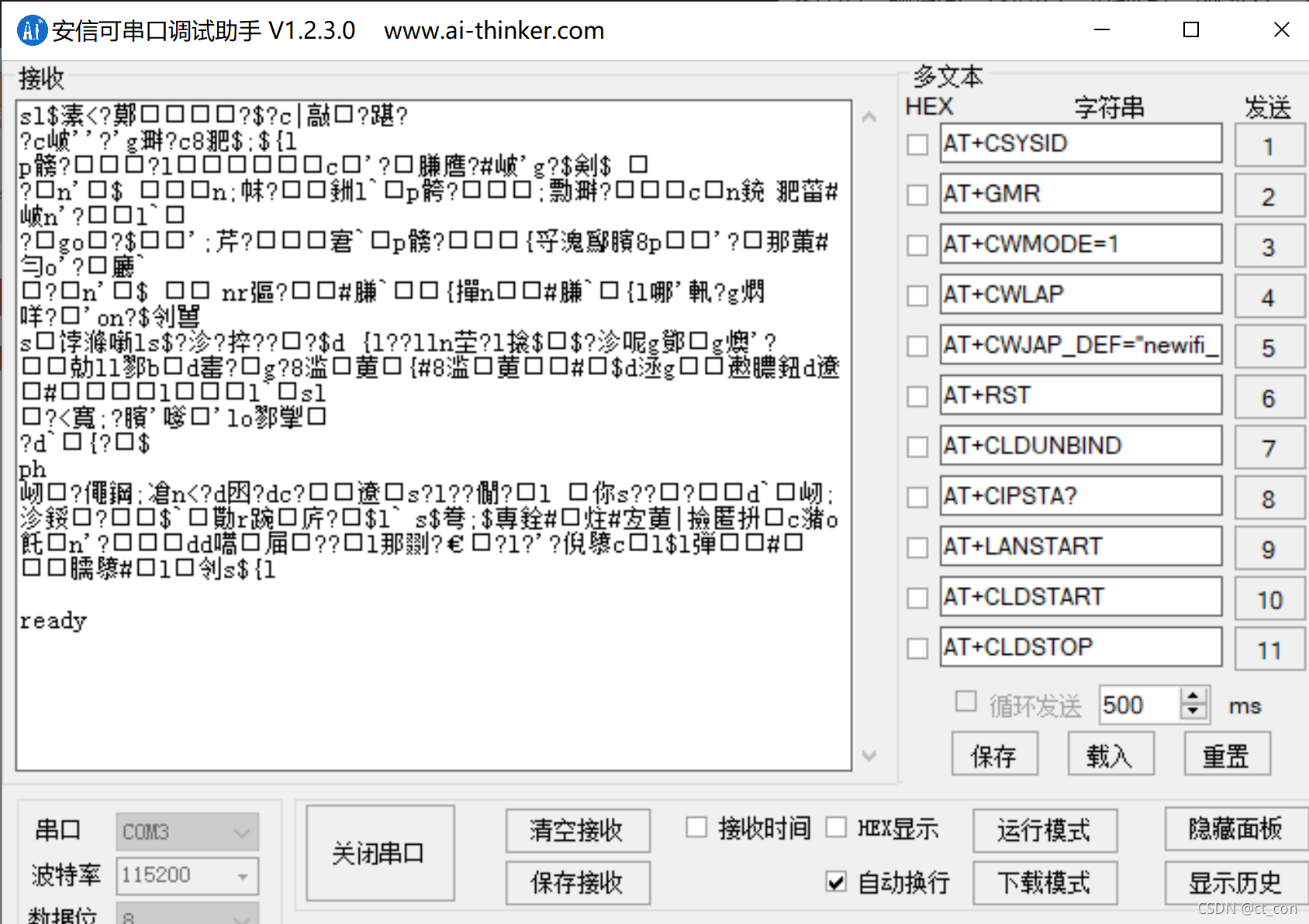

烧录完之后，打开安信可串口调试助手–打开串口，出现乱码并以ready则烧录成功，可以发送AT指令调节工作方式

请添加图片描述

AT指令集（部分）
本模块可以工作在三种模式：
1、STA
2 、AP
3 、AP+STA
每种模式说明

以AP为例
AT+CWMODE=2 //开启 AP 模式
AT+CWSAP=“ESP8266”,“ct_con”,11,0 //设置模块的 wifi 名称和密码，11为通道号，0为加密方式
AT+CIPSERVER=1,8899 //设置模块服务器端

TCP
在已经配置好的esp8266基础上建立与客户端的通信

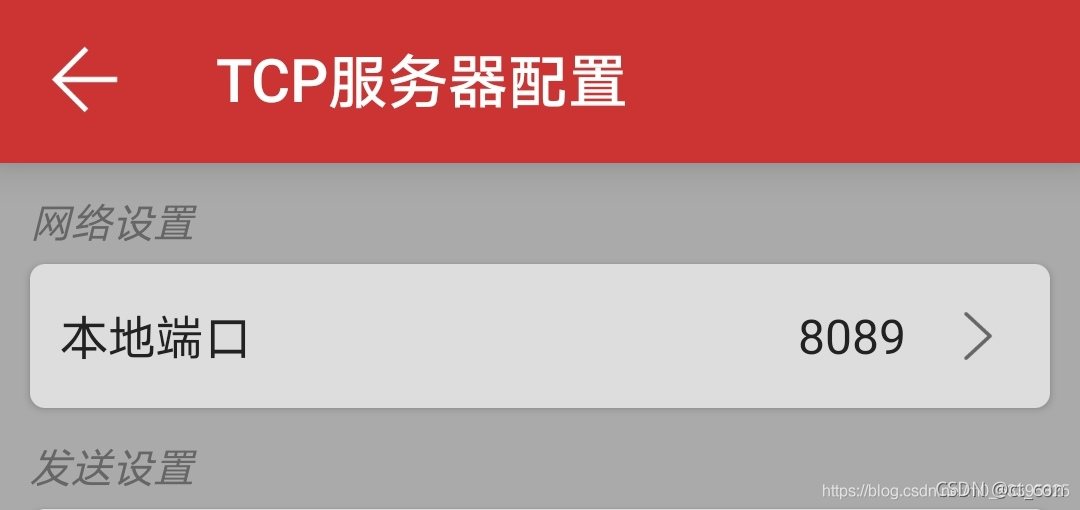

在AP模式下模块提供热点所以须在手机端连接热点，使用网络调试助手，创建TCP服务器并打开端口，连接8266，查看手机ip及端口号

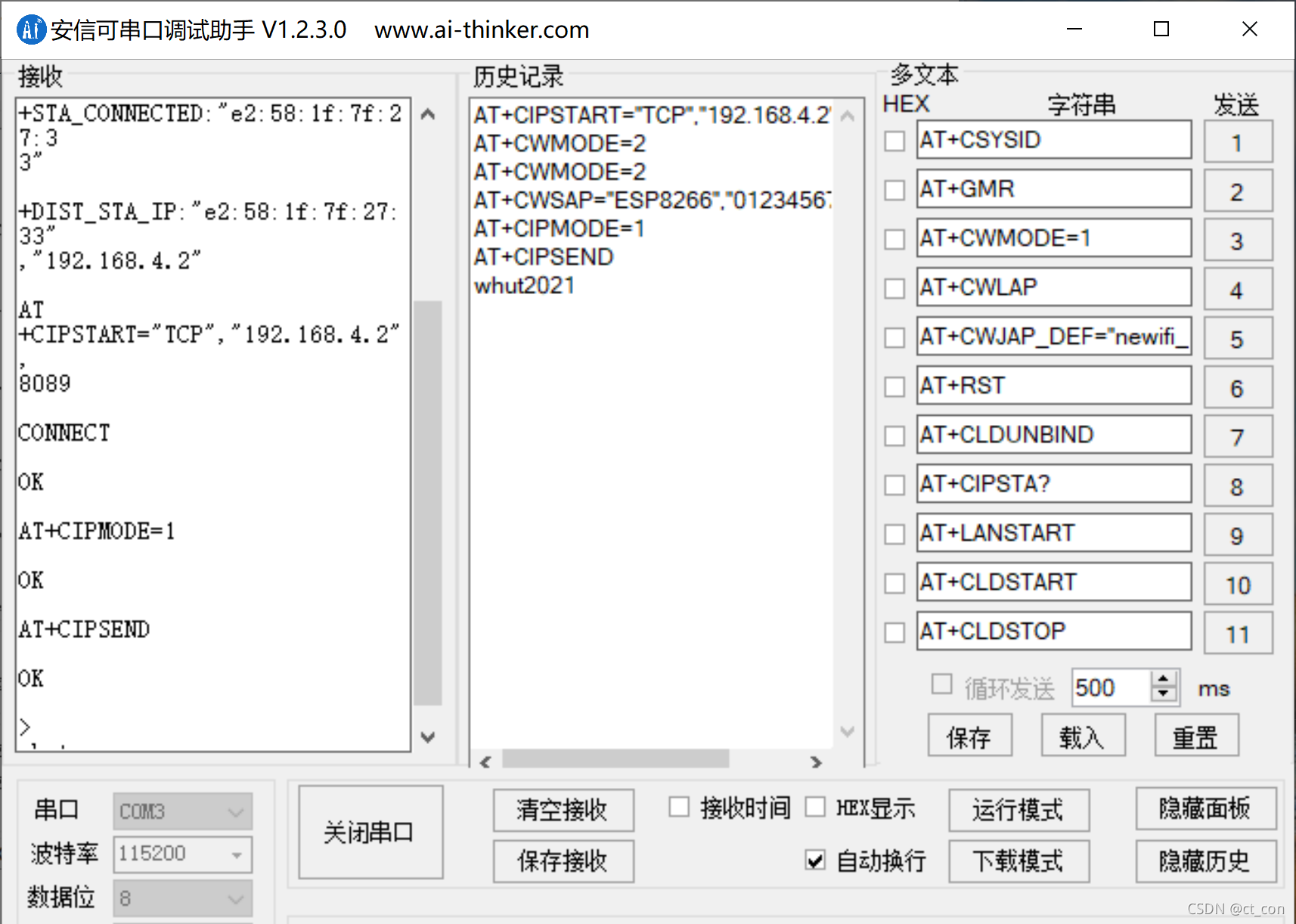

发送指令：
串口助手


AT+CIPSTART="TCP","手机ip",    //端口号  连接手机端建立的TCP服务器

AT+CIPSEND=0,8                // 进入数据发送模式为8个字节

  //进入发送模式

  ct_con520                  //发送的 8 个数据

手机的网络调试助手请添加图结果片描述
自此介绍了一种方式来发送指令实现通信接下来用软件来实现

Arduion

安装ESP8266的Arduino开发环境
使用arduion配置wifi


#include <ESP8266WiFi.h>

char* ssid = "ESP8266";
char* pass = "ct_con";

int status = WL_IDLE_STATUS;

void setup()
{
  while ( status != WL_CONNECTED) {
    status = WiFi.begin(ssid, pass);   //连接Wi-Fi
    delay(1000);
  }
}

void loop () {
  delay(10000);
}

接收客户端数据

TCP Socket Server

主要处理客户端发来的数据

设定端口WiFiServer server(8266)
开始监听server.begin(); 【setup】
获取一个已连接的 client 【loop】
while(client == true ){ client.read() server.write() } 读数据

#include <ESP8266WiFi.h>

const char *ssid     = "esp8266";
const char *password = "ct_con";
const char *host = "192.168.43.102";//修改为Server服务端的IP，即你电脑的IP，确保在同一网络之下。

WiFiClient client;
const int tcpPort = 8266;      //端口


void setup()
{
    Serial.begin(115200);
    Serial.println();
    Serial.print("Connecting to ");
    Serial.println(ssid);·

    WiFi.begin(ssid, password);//启动

    while (WiFi.status() != WL_CONNECTED)
    {
        delay(500);
    }

 //几句提示
    Serial.println("");
    Serial.println("WiFi connected");
    Serial.println("IP address: ");
    Serial.println(WiFi.localIP());
}


void loop()
{
    while (!client.connected())//若未连接到服务端，则客户端进行连接。
    {
        if (!client.connect(host, tcpPort))//实际上这一步就在连接服务端，如果连接上，该函数返回true
        {
            Serial.println("connection....");
            delay(500);

        }
    }

    while (client.available())//available()表示是否可以获取到数据
    {
        char val = client.read();//read()表示从网络中读取数据。
    }
}
