SSD:基于深度网络的目标检测器

让我们来了解一下SSD。

SD方法基于一个前馈卷积网络，该网络生成一个固定大小的边界框集合和每个框的对象类别分数，避免了传统目标检测方法中边界框建议和重采样的阶段。这种方法显著提高了检测速度。此外，SSD通过在不同层次的特征图上进行检测，允许模型利用不同尺度的信息，从而提高对各种尺寸和形状目标的检测性能。

主要特点：

• 高效的检测方法：SSD是一种用于多类别检测的单次检测器，相比之前的单次检测器（如YOLO）更快，准确度也明显提高，与那些执行显式区域建议和池化的较慢技术（包括Faster R-CNN）几乎一样准确。
• 创新的框架设计：SSD的核心是应用于特征图的小型卷积滤波器，用于预测一组固定默认边界框的类别分数和框偏移量。
• 多尺度特征图与硬负挖掘：SSD利用多尺度特征图和硬负挖掘技术，改进了检测精度，尤其是对于不同尺寸和形状的对象。

技术原理：

SSD框架：

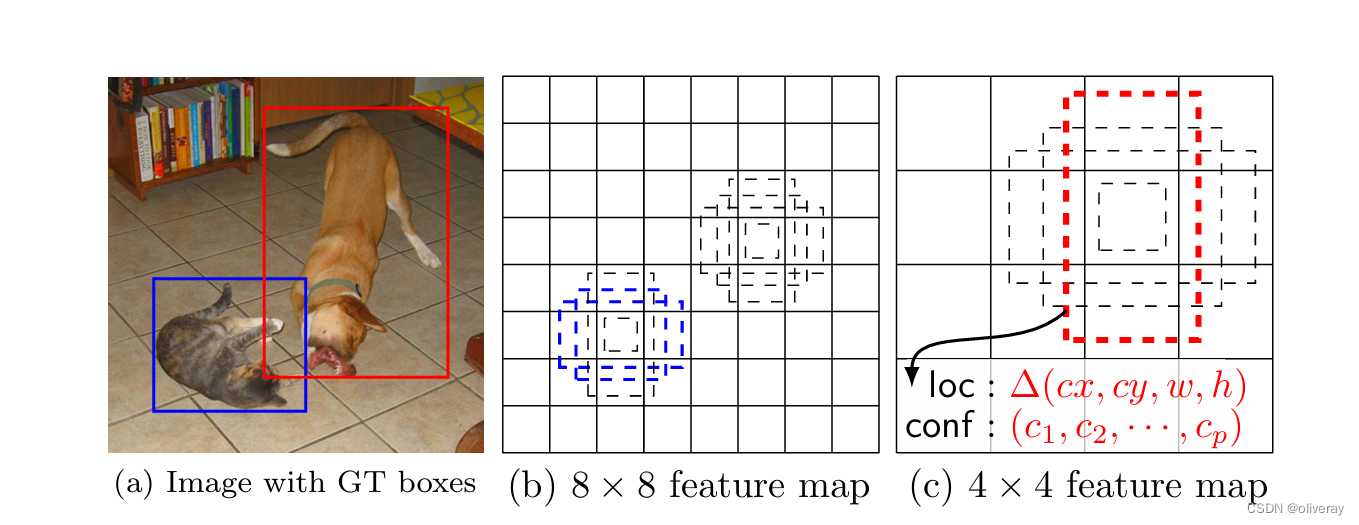

SSD在训练时只需要输入图像和每个对象的真实边框。按照卷积的方式，在几个具有不同尺度（例如 8×8 和 4×4 在 (b) 和(c)的特征图每个位置，我们评估一小组（例如 4 个）不同宽高比的默认边框。对于每一个默认边框，我们预测所有对象类别的形状偏移和置信度（(c1​,c2​,…​)）。在训练时，我们首先将这些默认边框与真实边框进行匹配。例如，我们将两个默认边框分别与猫和狗匹配，它们被视为正样本，其余的则视为负样本。模型损失是定位损失和置信度损失的加权和。

网络会使用多个特征层来进行检测任务，每个特征层可能是网络新添加的，或者是从网络的基础部分（如VGG或ResNet等）继承的现有层。每个特征层都会通过一系列的卷积滤波器来生成检测预测，而这些预测再通过网络的顶部结构输出（如图2所示）。

具体来说，对于特征层的每一个单元区域（比如大小为m×n），网络会使用小的3×3×p的卷积核来预测目标的类别分数或相对于默认框坐标的位置偏移。应用该卷积核于特征层的每一个位置上，会输出一个预测值。对边界框的位置预测是相对于特征层上对应位置的默认框来测量的。

默认框是预先设定的一组形状和大小，它们对应于不同特征图单元的位置。在每个特征图单元，网络会预测相对于该单元中默认框形状的偏移量，以及每个框可能包含类别实例的置信度（类分数）。简单来说，对于每个默认框，网络会计算每个类别的置信度以及4个与默认框形状的位置偏移值。对于m×n大小的特征层，总共就会有(c+4)kmn个输出。

SSD中的默认框在概念上与Faster R-CNN中使用的锚点框类似，但SSD将这些默认框应用到多个分辨率的特征图上，这样可以有效地覆盖不同尺寸和比例的目标，提高检测的准确性和灵活性。

让我们来实现一下这个模型：

首先是SSD网络：

class L2Norm(nn.Module):
    def __init__(self,n_channels, scale):
        super(L2Norm,self).__init__()
        self.n_channels = n_channels
        self.gamma      = scale or None
        self.eps        = 1e-10
        self.weight     = nn.Parameter(torch.Tensor(self.n_channels))
        self.reset_parameters()

    def reset_parameters(self):
        init.constant_(self.weight,self.gamma)

    def forward(self, x):
        norm    = x.pow(2).sum(dim=1, keepdim=True).sqrt()+self.eps
        x       = torch.div(x,norm)
        out     = self.weight.unsqueeze(0).unsqueeze(2).unsqueeze(3).expand_as(x) * x
        return out

def add_extras(in_channels, backbone_name):
    layers = []
    if backbone_name == 'mobilenetv2':
        layers += [InvertedResidual(in_channels, 512, stride=2, expand_ratio=0.2)]
        layers += [InvertedResidual(512, 256, stride=2, expand_ratio=0.25)]
        layers += [InvertedResidual(256, 256, stride=2, expand_ratio=0.5)]
        layers += [InvertedResidual(256, 64, stride=2, expand_ratio=0.25)]
    else:
        # Block 6
        # 19,19,1024 -> 19,19,256 -> 10,10,512
        layers += [nn.Conv2d(in_channels, 256, kernel_size=1, stride=1)]
        layers += [nn.Conv2d(256, 512, kernel_size=3, stride=2, padding=1)]

        # Block 7
        # 10,10,512 -> 10,10,128 -> 5,5,256
        layers += [nn.Conv2d(512, 128, kernel_size=1, stride=1)]
        layers += [nn.Conv2d(128, 256, kernel_size=3, stride=2, padding=1)]

        # Block 8
        # 5,5,256 -> 5,5,128 -> 3,3,256
        layers += [nn.Conv2d(256, 128, kernel_size=1, stride=1)]
        layers += [nn.Conv2d(128, 256, kernel_size=3, stride=1)]

        # Block 9
        # 3,3,256 -> 3,3,128 -> 1,1,256
        layers += [nn.Conv2d(256, 128, kernel_size=1, stride=1)]
        layers += [nn.Conv2d(128, 256, kernel_size=3, stride=1)]

    return nn.ModuleList(layers)

class SSD300(nn.Module):
    def __init__(self, num_classes, backbone_name, pretrained = False):
        super(SSD300, self).__init__()
        self.num_classes    = num_classes
        if backbone_name    == "vgg":
            self.vgg        = add_vgg(p
