本文来源公众号“3D视觉工坊”，仅用于学术分享，侵权删，干货满满。

原文链接：点云中ICP算法的详解

ICP（Iterative Closest Point）算法是一种用于刚性点云配准的经典算法。其核心思想是通过迭代地寻找两个点云之间的最近点对，并计算最优的刚性变换（包括旋转和平移），使得源点云在目标点云的坐标系下对齐。ICP算法广泛应用于计算机视觉、机器人导航、3D建模等领域。

一、发展历史

ICP算法最早由 Besl 和 McKay 于1992年在论文《A Method for Registration of 3-D Shapes》中提出。几乎在同一时间，Chen 和 Medioni 也独立地提出了类似的算法。自提出以来，ICP算法经历了多次改进和扩展，以提高其收敛速度、精度和鲁棒性。以下是ICP算法的发展历程：

基础ICP算法（1992）：最初的ICP算法采用点到点的距离度量，通过迭代最近点匹配和最小化均方误差实现点云配准。
改进的ICP变体：
- 点到平面ICP：考虑点与对应平面的距离，提高了在具有平面特征的场景中的收敛速度。
- 点到曲面ICP：用于处理更复杂的曲面模型。
- 加权ICP：为不同的点对赋予不同的权重，以提高配准精度。
全局优化和鲁棒性增强：
- 采用k-d树加速最近邻搜索：提高算法的效率。
- 引入鲁棒估计器：如RANSAC、M-estimators，减少异常值对配准的影响。
- 多尺度ICP：通过从粗到精的多尺度策略，提高算法的全局收敛性。

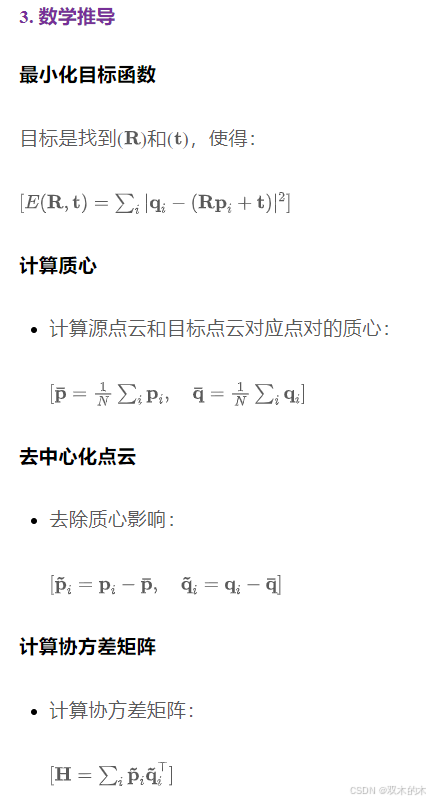

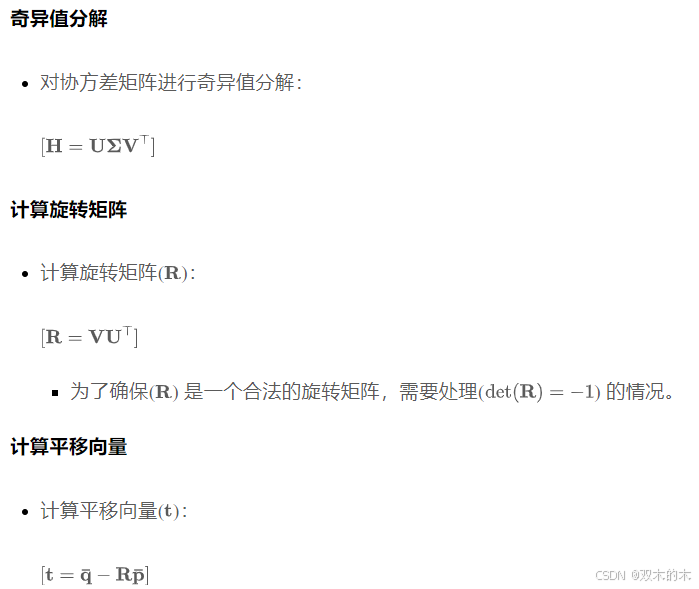

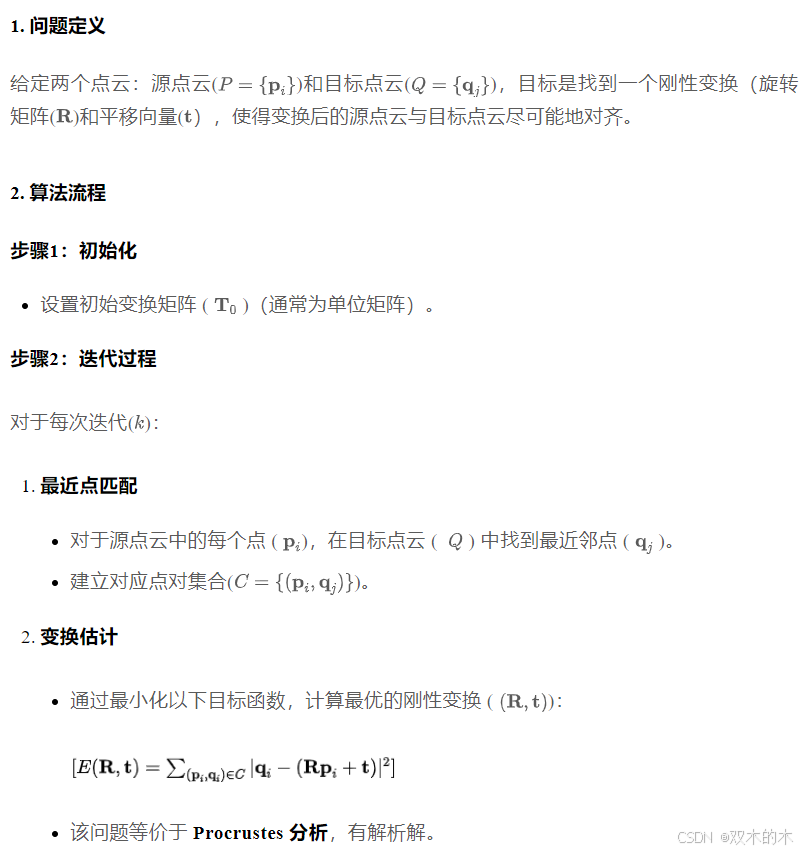

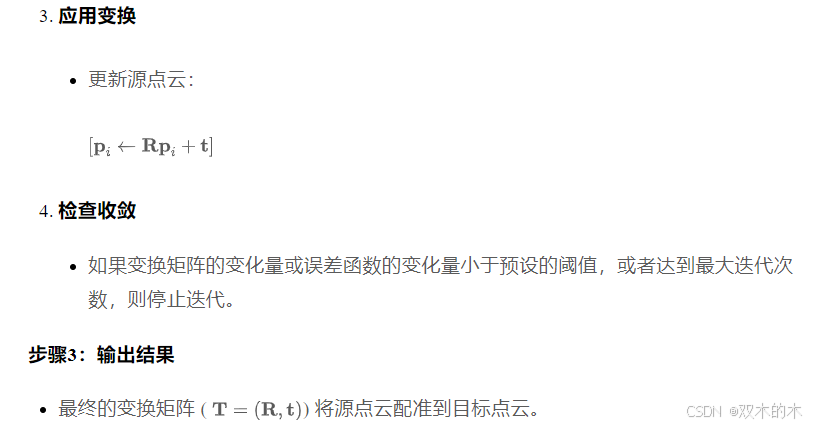

二、数学原理

三、应用领域与场景

1. 3D建模与重建

多视角扫描数据融合：在获取物体或场景的多视角点云数据后，使用ICP算法对不同视角的数据进行配准，生成完整的三维模型。

2. 机器人导航与定位

SLAM（Simultaneous Localization and Mapping）：在未知环境中，机器人通过传感器获取环境的点云数据，利用ICP算法实现自身定位和地图构建。

3. 医学影像分析

三维医学图像配准：将不同时间、不同模态的医学图像进行配准，辅助诊断和手术规划。

4. 计算机视觉与图形学

物体识别与跟踪：通过将实时获取的点云与已知模型进行配准，实现物体的识别和姿态估计。

5. 质量检测与逆向工程

制造业中的误差分析：将实际产品的扫描点云与设计模型进行配准，分析制造误差和变形。

四、优缺点

优点

简单易实现：ICP算法思想直观，步骤简单，易于编码实现。
广泛适用性：适用于刚性物体的配准，且对不同类型的点云数据都能使用。
渐进式优化：通过迭代逐步逼近最优解，能够在一定程度上克服初始误差。

缺点

依赖初始位置：ICP算法对初始变换的依赖性较强，初始位置差异过大会导致算法收敛到局部最优解甚至不收敛。
容易陷入局部最优：由于采用最近邻匹配，可能在复杂场景下陷入局部最优，影响配准精度。
计算量较大：在大规模点云数据下，最近邻搜索和迭代过程计算量大，耗时长。
对噪声和异常值敏感：噪声点和异常值会影响最近邻匹配的准确性，导致配准误差。

五、算法实例

下面提供一个使用Python和Open3D库实现ICP算法的示例代码。

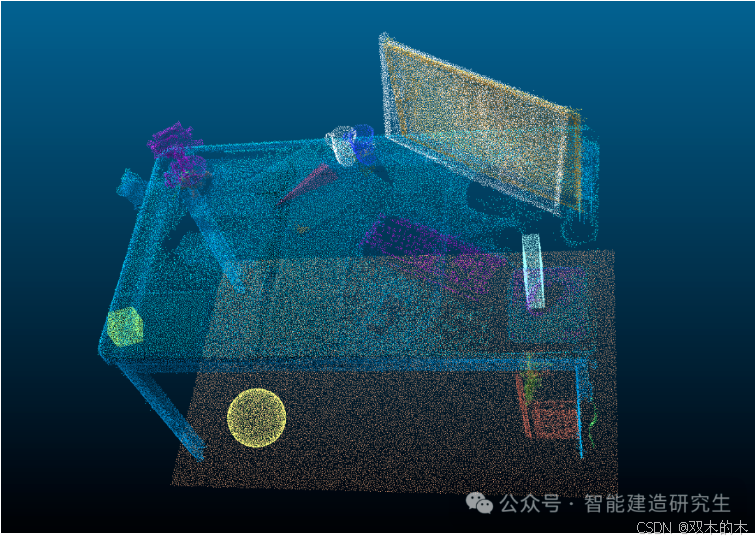

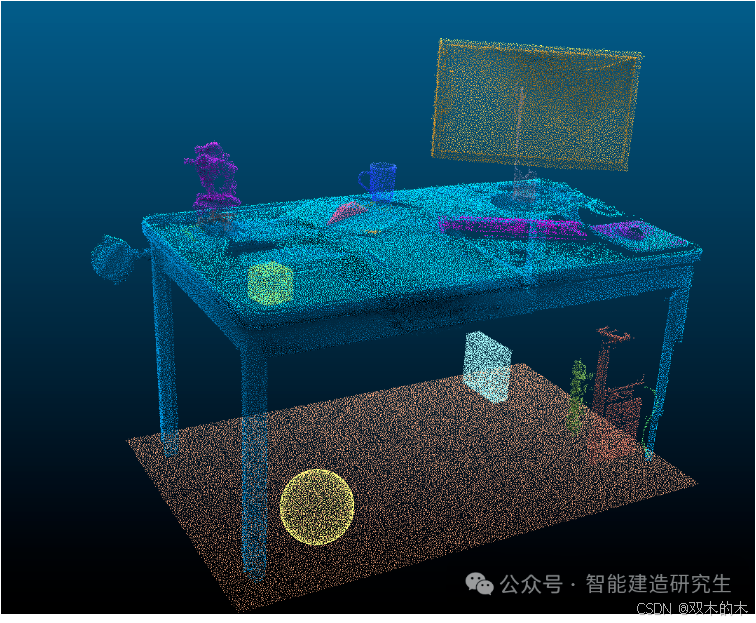

复制一份数据并错开，对两份数据进行ICP配准：

示例代码：

# ICP is only valid when two point cloud is coarse registration basically.
import numpy as np
import open3d as o3d

# 读取点云数据
def read_txt_pointcloud(file_path):
    # 使用 numpy 加载数据，假设每行是 x y z，用空格或制表符分隔
    points = np.loadtxt(file_path)
    point_cloud = o3d.geometry.PointCloud()
    point_cloud.points = o3d.utility.Vector3dVector(points)
    return point_cloud

# 执行 ICP 算法
def icp_registration(source_cloud, target_cloud, threshold=1.0):
    # 初始变换矩阵（单位矩阵）
    trans_init = np.identity(4)

    # 采用 Point-to-Point ICP
    reg_p2p = o3d.pipelines.registration.registration_icp(
        source_cloud, target_cloud, threshold, trans_init,
        o3d.pipelines.registration.TransformationEstimationPointToPoint())

    return reg_p2p

# 可视化点云
def visualize_registration(source_cloud, target_cloud, transformation):
    # 变换源点云
    source_temp = source_cloud.transform(transformation)

    # 给点云上色
    source_temp.paint_uniform_color([1, 0, 0])  # 红色
    target_cloud.paint_uniform_color([0, 1, 0])  # 绿色

    # 显示
    o3d.visualization.draw_geometries([source_temp, target_cloud],
                                      window_name='ICP Point Cloud Registration',
                                      width=800, height=600)

def main():
    # 读取源点云和目标点云
    source_cloud = read_txt_pointcloud('screen.txt')     # 源点云
    target_cloud = read_txt_pointcloud('desk.txt')   # 目标点云（BIM 模型）

    # 下采样（可选）：加速计算，减少噪声
    voxel_size = 0.05  # 根据数据尺度调整
    source_down = source_cloud.voxel_down_sample(voxel_size)
    target_down = target_cloud.voxel_down_sample(voxel_size)

    # 计算法线（如果需要使用 Point-to-Plane ICP）
    source_down.estimate_normals(search_param=o3d.geometry.KDTreeSearchParamHybrid(radius=0.1, max_nn=30))
    target_down.estimate_normals(search_param=o3d.geometry.KDTreeSearchParamHybrid(radius=0.1, max_nn=30))

    # 配准阈值（根据数据尺度调整）
    threshold = 1000

    # 执行 ICP 配准
    reg_result = icp_registration(source_down, target_down, threshold)

    # 打印结果
    print("ICP 配准完成")
    print("匹配度 (fitness):", reg_result.fitness)
    print("均方根误差 (inlier_rmse):", reg_result.inlier_rmse)
    print("变换矩阵:")
    print(reg_result.transformation)

    # 可视化配准结果
    visualize_registration(source_cloud, target_cloud, reg_result.transformation)

if __name__ == "__main__":
    main()

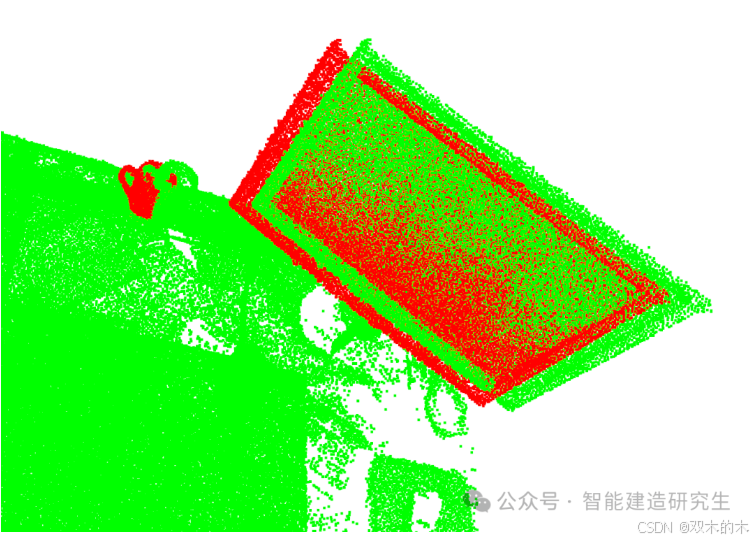

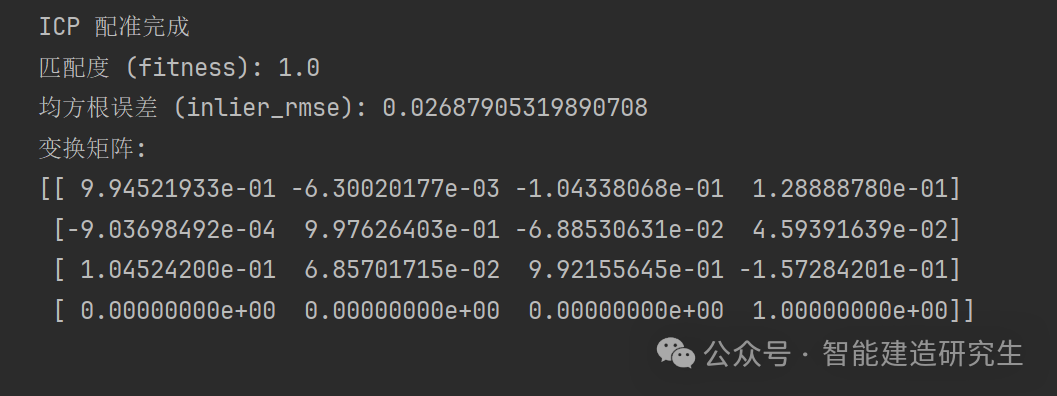

结果如下：
