OpenCV与AI深度学习 | 使用OpenCV检测并计算直线角度

原创于 2024-11-26 14:14:55 发布 · 1.2k 阅读

18 ·

CC 4.0 BY-SA版权

文章标签：

#人工智能 #opencv #深度学习 #python #计算机视觉 #算法 #无人机

深度学习拓展阅读同时被 2 个专栏收录

989 篇文章

订阅专栏

【自己】Opencv相关

77 篇文章

订阅专栏

本文来源公众号“OpenCV与AI深度学习”，仅用于学术分享，侵权删，干货满满。

原文链接：使用OpenCV检测并计算直线角度

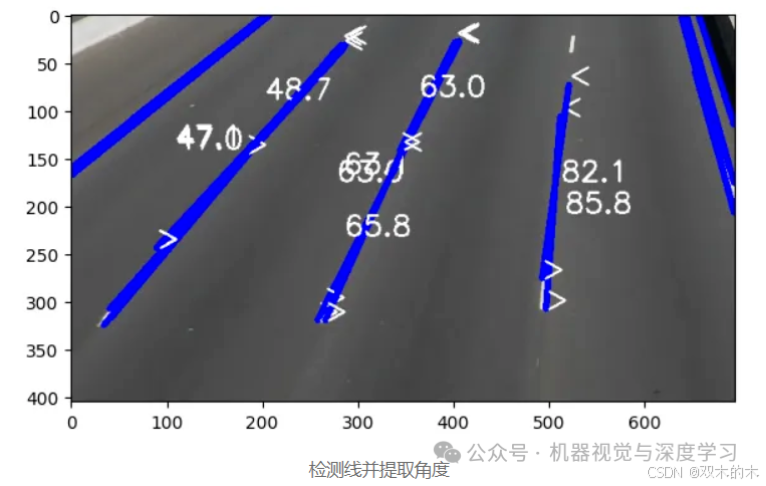

检测线可用于各种类型的应用，例如机器人导航、无人机导航、运动分析和交通管理。本文我们将使用HoughLinesP函数来检测线条并从线条中提取角度。

检测线

想象一下，您想要创建一架无人机或一辆可以沿着路线行驶的简单汽车。事实上，创造和使用它似乎很有趣。或者您可能想跟踪道路上的线路并根据车道对汽车进行分类。对于这些类型的程序，您需要检测线条，并且可能需要根据您的目的提取角度。OpenCV 提供了多种检测直线和提取角度的函数：

HoughLines()
HoughLinesP()

选择合适的功能

HoughLinesP可以检测碎片或不连续线（例如图像中的虚线或线段）时更有效。它提供有关检测到的线路的更多详细信息。

HoughLines更适合检测完整、连续的线条。当检测图像中长的、不间断的线条时，它非常有用。

我们需要一种可以检测各种形状的线条的算法，而不仅仅是直线。例如，如果道路向右成 45 度角，则 HoughLines() 函数在这种情况下可能无效。因此，我将使用HoughLinesP()函数

HoughLinesP() 函数如何工作？

我不会深入研究该HoughLinesP()函数的数学细节，因为 Google 或 Youtube 等平台上有很多可用的资源。下面简单解释一下该HoughLinesP()函数的工作原理：

OpenCV 中的函数HoughLinesP使用概率霍夫变换来检测图像中的线段。

从边缘检测开始提取潜在的线点，然后进行投票过程来识别经过这些点的线，在参数空间中累积投票。
参数空间是霍夫变换累积投票以检测图像中的线条的地方，每个维度代表被检测模型的一个参数，例如线条的斜率和截距。
在阈值化选择突出线之后，它提取由端点表示的线段，提供有关其位置和长度的详细信息。

这种方法可有效检测碎片或不连续的线，例如虚线或线段。

HoughLinesP() 函数的参数

HoughLinesP(image, rho, theta, threshold,minLineLength,maxLineGap)

image：8 位、单通道输入图像。
rho：累加器的距离分辨率（以像素为单位）。（1在大多数情况下是有效的）
theta：累加器的角度分辨率（以弧度为单位）。(np.pi/180)
阈值：简单的阈值。较高的阈值会导致线条更少但更准确，而较低的阈值会产生相反的效果。设置此参数的最佳方法是尝试不同的值。这完全取决于您的目的。
minLineLength：最小行长度。
maxLineGap：同一直线上的点之间允许的最大间隙以链接它们。

选择这些参数（Threshold、minLineLength 和 maxLineGap）的最佳方法是尝试不同的值组合。这些参数没有通用的最佳值；它们取决于图像的具体特征和期望的结果。

检测直线时如何使用提取的角度？

想象一下算法从直线中提取出 67 度角。等式为：

direction_x = cos(extracted_angle=67) → velocity_x=1*direction_x
direction_y = sin(extracted_angle=67) → velocity_y=1*direction_y

步骤/代码

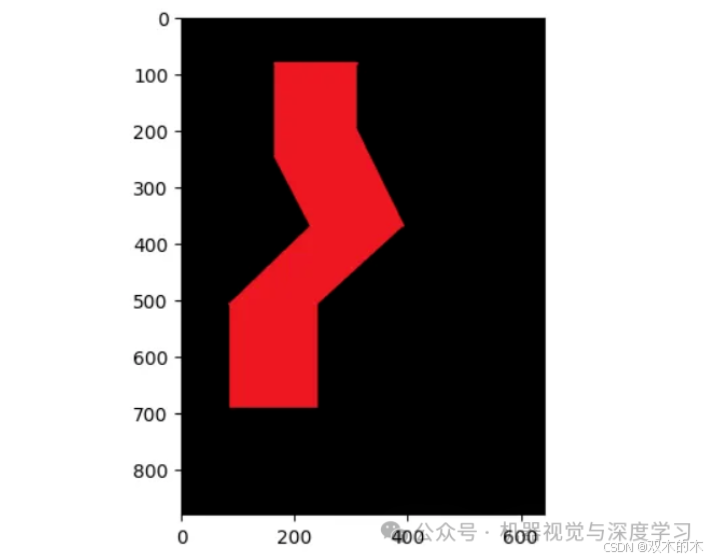

1. 读取图像并将其转换为灰度

2. 使用 Canny 边缘检测器提取边缘。

3. 对Canny边缘检测后得到的图像应用HoughLinesP函数。

4. 获取 HoughLinesP 函数的输出，对其进行迭代，绘制线条，并使用简单的公式提取角度。

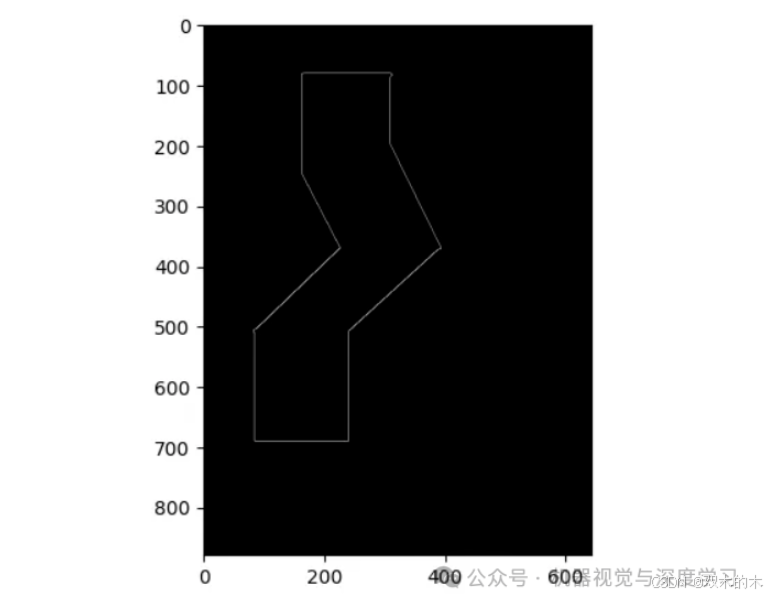

Canny 边缘检测

Canny 边缘检测器创建一个二值图像，这在使用 HoughLinesP 函数之前是必不可少的。或者，可以使用其他过滤器或检测器。

Canny 边缘检测器有助于识别图像中的边缘

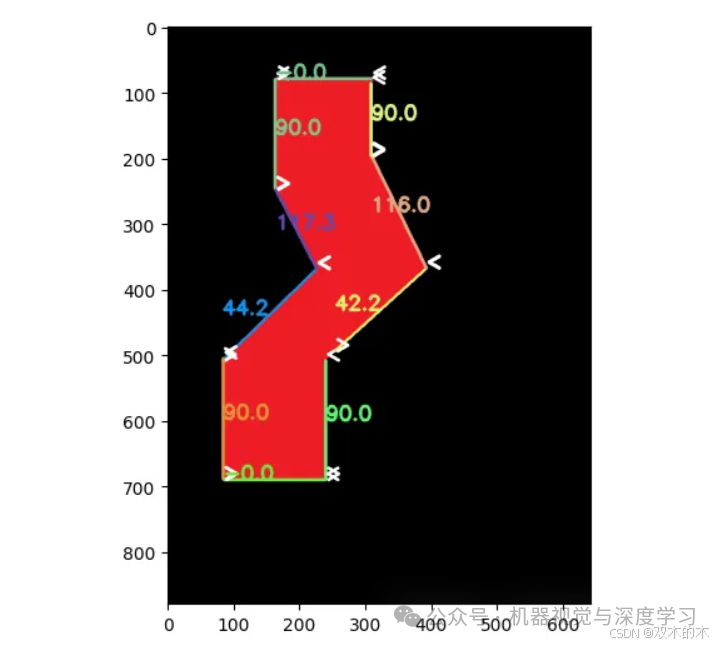

检测直线并计算角度代码：

import cv2
import numpy as np
import matplotlib.pyplot as plt

# Read image
image = cv2.imread("resources/blog1.png")

# Convert image to gray
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
rgb_image = cv2.cvtColor(image, cv2.COLOR_BGR2RGB)

# Extract edges with Canny edge detector
edges = cv2.Canny(gray, 50, 150, apertureSize=3)

# Apply HoughLinesP
lines = cv2.HoughLinesP(edges, 1, np.pi/180, threshold=75, minLineLength=100, maxLineGap=20)

if lines is not None:
    for i, line in enumerate(lines):
        x1, y1, x2, y2 = line[0]
        dy = (y2 - y1)
        dx = (x2 - x1)
        # Convert radian to degree and extract angle
        angle = np.rad2deg(np.arctan2(dy, dx))
        # Since the Y-axis increases downwards (in OpenCV), invert the angle.
        angle = 180 - angle if angle > 0 else -angle
        # Different color for every line
        color = tuple(np.random.randint(0, 255, 3).tolist())
        # Detected line
        cv2.line(rgb_image, (x1, y1), (x2, y2), color, 3)
        # Draw shape to starting and finishing points of lines
        cv2.putText(rgb_image, '>', (x1, y1), cv2.FONT_HERSHEY_SIMPLEX, 1, (255, 255, 255), 3)
        cv2.putText(rgb_image, '<', (x2, y2), cv2.FONT_HERSHEY_SIMPLEX, 1, (255, 255, 255), 3)
        # Angle
        cv2.putText(rgb_image, str(round(angle, 1)), (x1, int((y1 + y2) / 2)), cv2.FONT_HERSHEY_SIMPLEX, 1, color, 3)

# Display the image
plt.imshow(rgb_image)
plt.show()
