STM32F407 定时器时钟频率

STM32定时器频率
最新推荐文章于 2025-09-12 13:26:46 发布
原创 最新推荐文章于 2025-09-12 13:26:46 发布 · 3.8k 阅读 · 38 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32

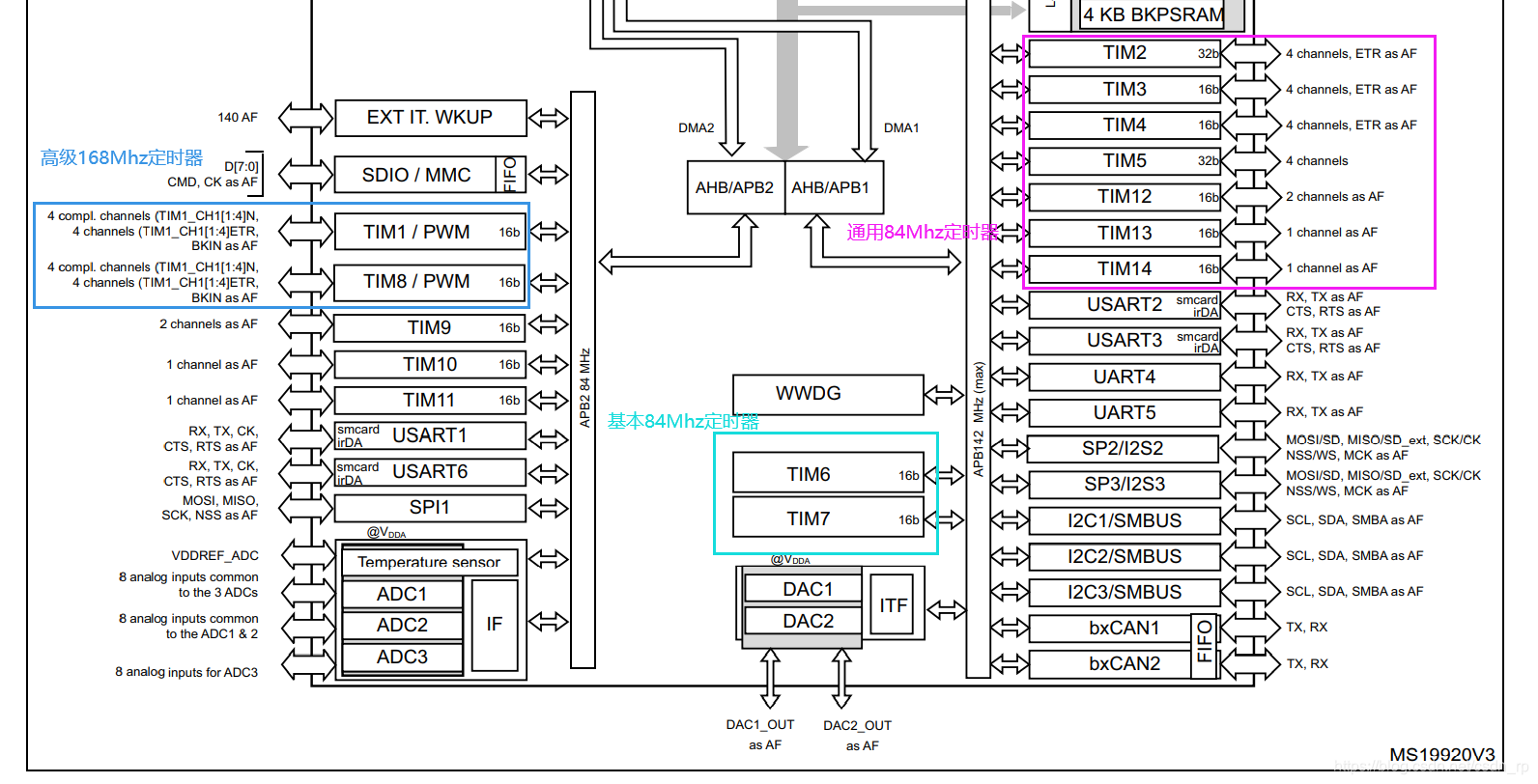

        各定时器频率如下图所示：

        由此可见：挂在APB2的定时器频率为168Mhz，挂在APB1下的定时器频率为84Mhz。

        当APB1、APB2的Prescaler值不为1时，此线上的时钟频率永远为分频之后频率的二倍（APB1最小值为4，APB2最小值为2），即定时器时钟频率是其他外设时钟频率的二倍。

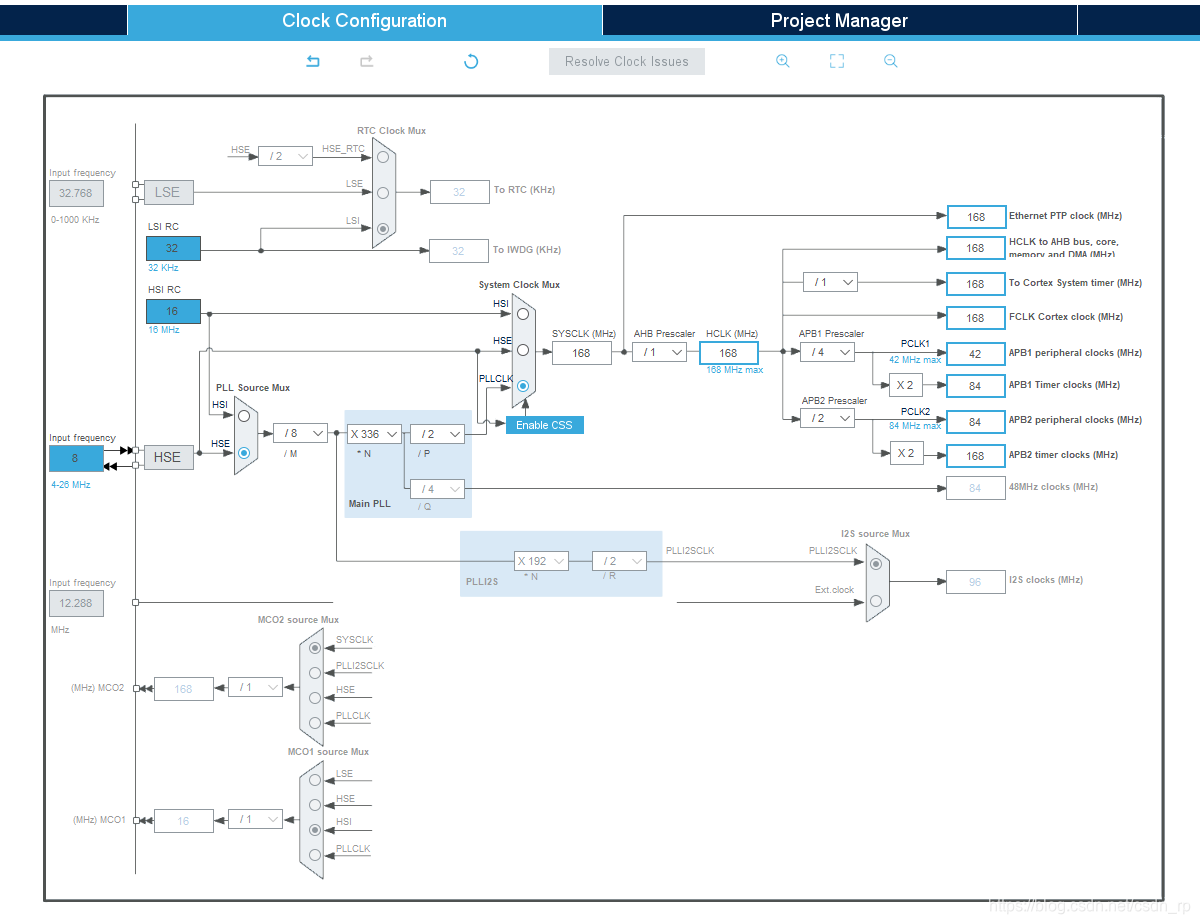

      各时钟所在位置：

      各类 时钟的位数：

在这里插入图片描述
