在VIVADO设计中，处理异步时钟域的约束是关键步骤。首先，通过reportclockinteraction检查无约束的异步时钟关系，红色标记表示问题。接着，在synthesis模块下编辑edittimingconstraints来设定这些异步时钟，确保正确同步并避免时序错误。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

异步时钟域约束
VIVADO异步时钟约束之实例演示

操作方法：

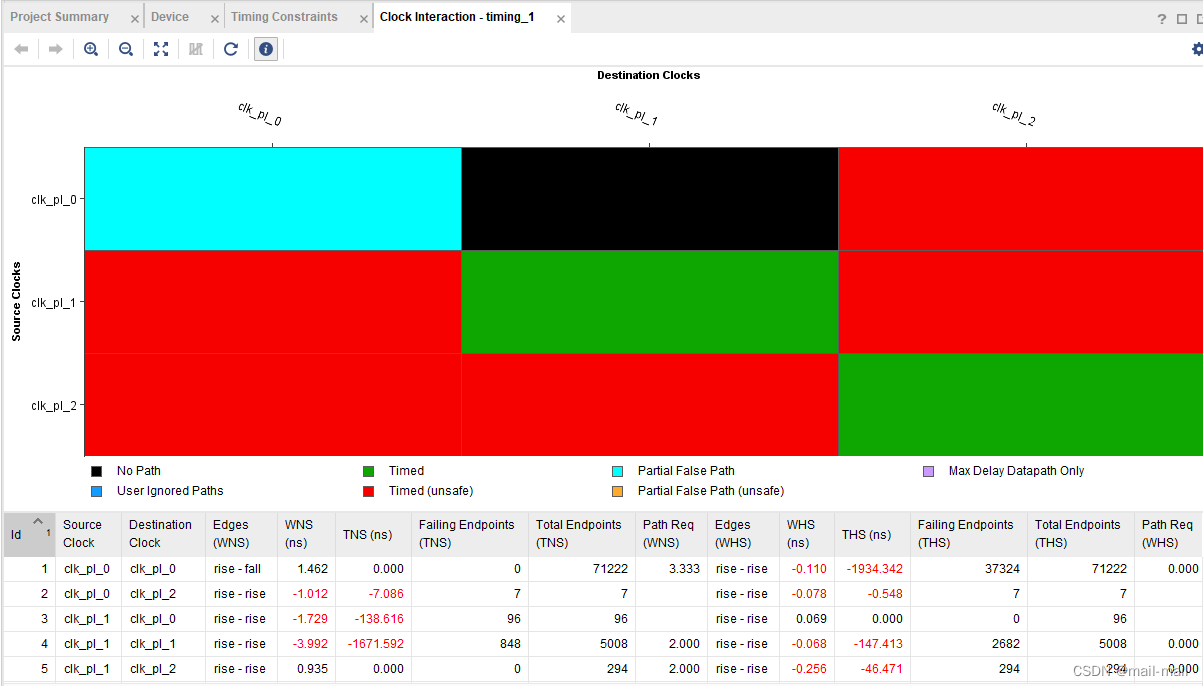

1、先在synthesis 中打开 report clock interaction ，可以看到没有约束的异步时钟之间用红色标记；
在这里插入图片描述

2、在synthesis中打开edit timing constraints 设置异步时钟；
在这里插入图片描述

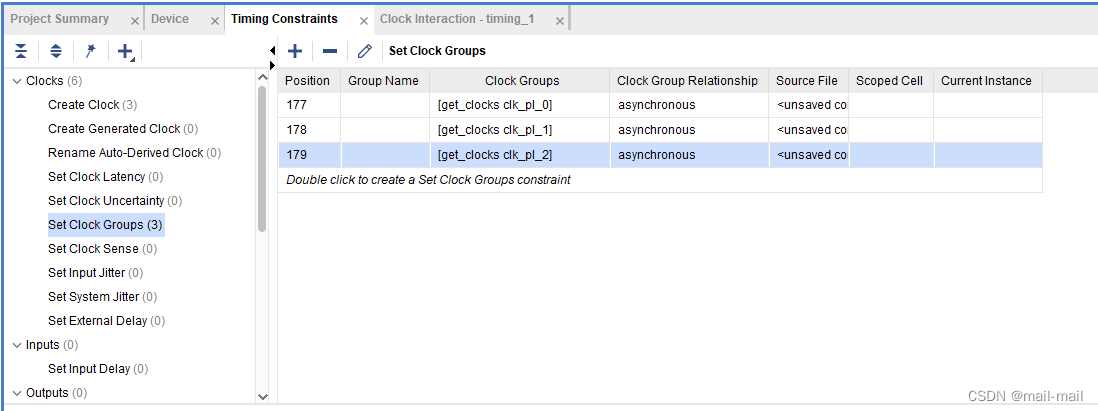

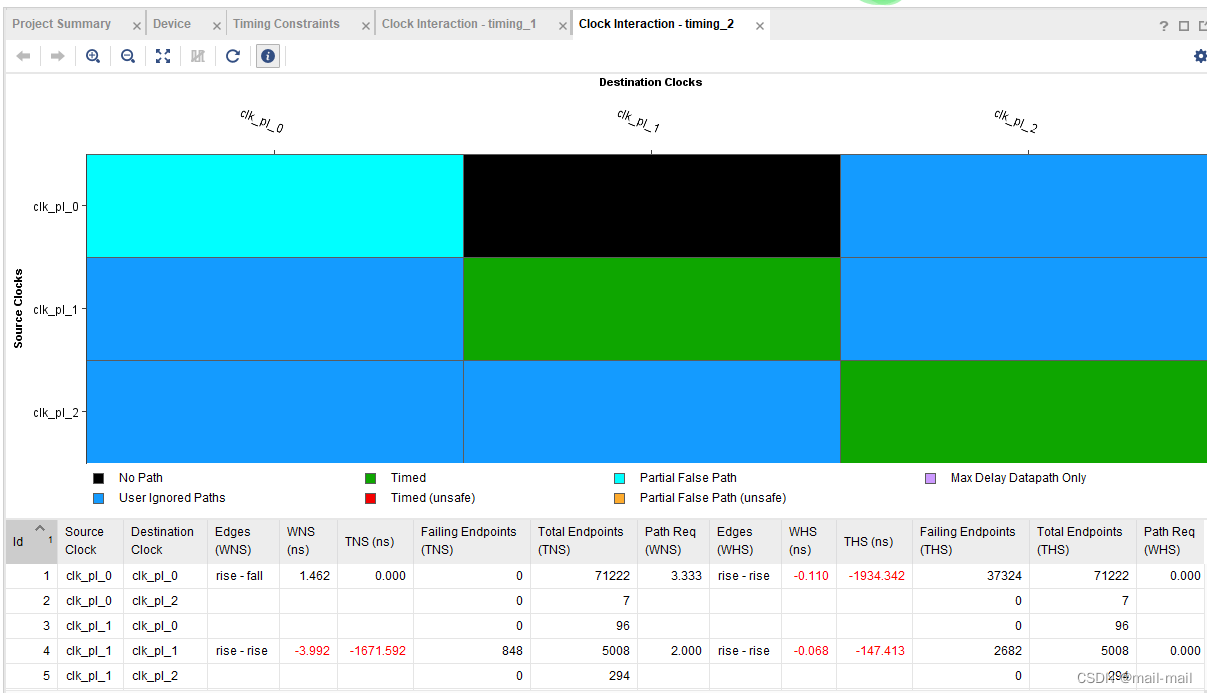

3、异步时钟设置完成后
在这里插入图片描述

【FPGA异步时钟域约束方法】——Vivado时钟组约束
