最后的大作业是实现一个文件系统，我以UNIX的文件系统为标准，实现了简单的文件系统和API接口。

本文的所有代码已经上传我的Github。

要求

• 设计一个文件系统，最多可以容纳5000个文件，设备容量为250MB,单个文件最大容量为50MB,提供目录树功能，文件名最长为50个字符，每块大小1KB。
• 本实验采用文件来模拟磁盘，采用dd命令创建文件，例如：dd if=/dev/zeroof=simulated_device bs=1024 count=250000将创建一个包含250000块文件名为simulated_device的文件。(这个文件可以满足测试程序中所有测试程序的空间需要)
• 本实验已经给出测试文件，最大测试文件为50M。

思考

• 实验要求很简单，就是实现一个普通的文件系统，而且实现方式不限，使用提供的write_block等接口来模拟低层的磁盘操作。
• 设计一个文件系统，最主要的是思考如何布局。无论什么文件系统，都要包含目录树、文件信息等功能。
• 文件的实现书上介绍了几种常见的方法：
  • 连续分配
    • 最简单的分配方案，将每个文件存放在连续的磁盘数据块中。
    • 易于实现，性能不错，但会造成大量外碎片（在多个小文件的时候经常发生）
  • 带有文件分配表的链表结构
    • 把每一个磁盘块中的链表指针抽取出来，单独组成一个表格，放在内存中。
    • 这样的坏处是整个文件分配表必须都放在内存，太占用空间。
  • I-Node
    • 大名鼎鼎的i-node登场啦。此i-node节点列出了文件的属性和各个数据库的磁盘地址，在给定一个i-node之后，就能找到该文件的所有信息。
    • 只有当一个文件被打开时，才需要把它的i节点装入内存。
    • 当i-node存储的磁盘地址不够时，我们还可以使用多级间接块（indirect block）来描述更多的磁盘地址。
• 目录
  • 相对来说，目录的实现就简单多了。目录也可以理解为一种特殊的文件，UNIX中的目录非常简单，每一项（entry）只包含文件名和i-node节点号两个信息。
• 空闲块管理
  • 如何迅速知道磁盘中的空闲块以及剩余容量呢？
  • 一种方法是使用链表，但会占用大量空间。
  • 更常用的方法是使用位图（bitmap）来管理，已经分配的块用1表示，未分配的用0表示，每个块只占1个byte。
• SuperBlock
  • 我们还需要一个SuperBlock作为文件系统的初始块。它应该包含文件系统初始化信息、位图地址、根目录地址等等，以便让系统将文件系统加载进内存。

实现

本项目使用了SuperBlock、Bitmap，以及i-node来实现文件系统。

• Superblock
  • 是否初始化
  • 磁盘剩余空间（用于快速访问，了解该文件是否能放入磁盘）
  • bitmap信息（每个位图的使用情况）
  • 存储在第一块block中，当初始化时自动加载。
• Bitmap
  • 按理来说，Bitmap中的每一个byte来代表一个块。但用byte操作不太直观，因此本项目使用short类型代替（会多浪费不少空间，但总占比空间依然不多）
  • 由于我们由250000个块，本项目设计每个Bitmap包含500个块的位图信息，其余地址用于存储起始磁盘块地址、剩余块多少。
  • 因此，我们需要500个Bitmap，存储在第2~501个磁盘块中。
• Root目录
  • Root目录也必须在文件系统初始化时加载和初始化，因此我们将它分配在502磁盘块上。
• i-node
  • 在每个i-node中，我们设计了以下属性：
  • 文件大小
  • 创建、修改时间
  • 直接块（200个，可以存储200KB的信息）
  • 一级间接块（1个，可以存储256KB的信息–一条地址4bytes）
  • 二级间接块（1个，可以存储256*256KB的信息，完全足够我们用了）

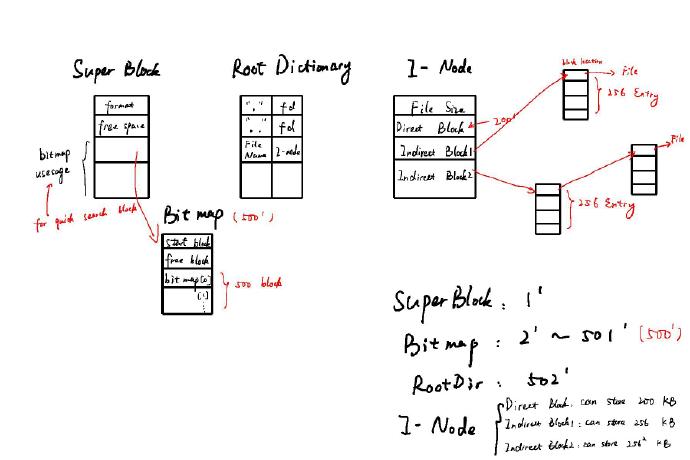

总结下来，我们的文件系统大体框架如下图所示：

缓存

解决了文件系统的大体框架问题，接下来我们就要想缓存的问题了。因为我们不可能每次写都直接写到磁盘、每次读都直接从磁盘中读，这样一个block（1KB)一个block的读实在是太慢了。因此我想出了以下几个方法：

• 每次write只写到缓存，只有当文件close的时候才真正写到内存。这种方法的好处是无论如何读写都很快，但当文件很大的时候非常占用内存。
• 给内存分配一块专门用作文件读写的缓冲区，当文件大小小于缓冲区时，就直接将文件存储在缓存区中，当文件大于此大小，就将多余的部分存储在磁盘中。

理论上来说，第二种方案肯定是更好的，因为作为操作系统的一部分，肯定不希望占用过多的内存。但本项目为了简单，只采用了第一种方案。

代码逻辑

结构设计

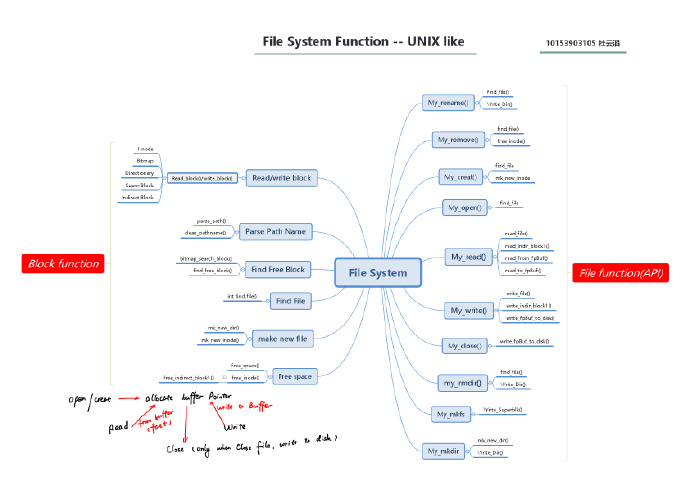

因为文件系统涉及的结构层次较多，为了方便阅读代码，我整理了函数的逻辑如下：
