UG二次开发（C#）——指定矢量的参数转换

comsol_ljl

于 2022-07-07 18:20:36 发布

阅读量1.1k

点赞数 1

分类专栏： UG二次开发（C#）文章标签：大数据

本文链接：https://blog.youkuaiyun.com/comsol_ljl/article/details/125664310

版权

本文介绍了在UG二次开发过程中，如何使用C#进行UI界面设计，特别是针对矢量方向的参数转换。通过宏录制代码和参数传递，详细讲解了如何指定并修改矢量方向，从而完成相关操作。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

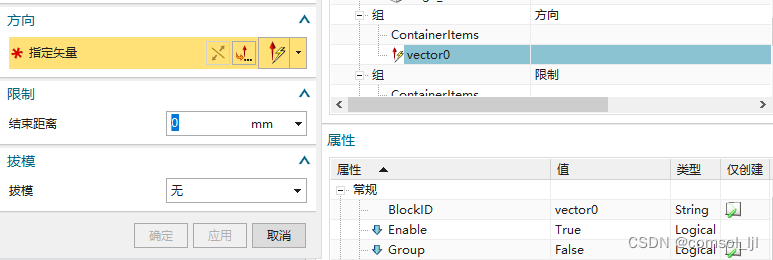

UI界面设计中，类似于拔模、拉伸等操作都需要指定一个矢量方向。UI块样式编辑器中，矢量界面如下：

一、给定参数

1、矢量方向的宏录制代码如下：

   NXOpen.Point3d origin1 = new NXOpen.Point3d(-19.699999999999999, -271.11276522392905, -0.21997114837386345);
    NXOpen.Vector3d vector1 = new NXOpen.Vector3d(1.0, 0.0, 0.0);
    NXOpen.Direction direction1;
    direction1 = workPart.Directions.CreateDirection(origin1, vector1, NXOpen.SmartObject.UpdateOption.WithinModeling);

origin1为起始点的原始坐标，vector1为矢量的方向坐标，这里是需要修改的地方。给定方向的参数为Direction vector0。

2、修改这部分代码：

public static void StrecthBody(Direction vector0)
{
        //NXOpen.Point3d origin1 = new NXOpen.Point3d(1, 0, 0);
        //NXOpen.Vector3d vector1 = new NXOpen.Vector3d(vec, 0.0, 0.0);


        NXOp
