RISC-V MCU开发教程之与Matlab的串口通信

本文介绍了使用RISC-V内核的MCU赤菟V307通过定制串口协议与Matlab交互,实现实时数据传输与快速傅里叶变换。通过实例演示了如何发送复杂信号并接收、解析数据,为后续信号处理提供了实践基础。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

赤菟V307CH32V307)是一款RISC-V内核的MCU,搭载的是沁恒自研RISC-V内核青稞V4F,最高主频144MHz,支持单精度浮点运算(FPU)。

Matlab支持串口通信,可以接收串口的数据,并进行数据处理,本文主要讲解赤菟V307Matlab的串口通信,并进行快速傅里叶变换。

1、定义串口协议

为了更好的接收并处理串口数据,需要定制一定的传输协议:

每个数据以,’(ASCII44)结束

整组数据以$(ASCII36) 结束

l 浮点统一放大到整数



2、赤菟V307端程序设计

赤菟V307发送一段信号,该信号由幅度为0.4的直流信号+幅度为0.5,频率为50Hz的信号+幅度为,频率为100Hz的信号+幅度为0.5,频率为150Hz的信号组成,采样率为1000Hz,一共发送1000个采样值。

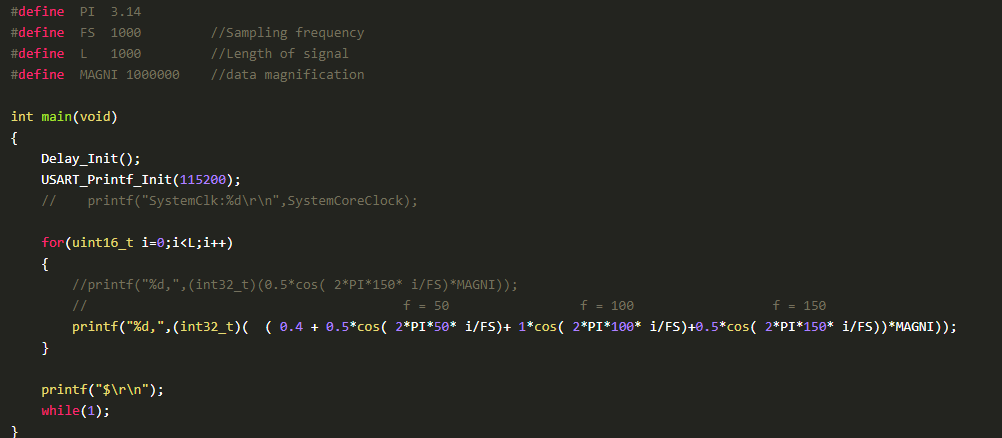

代码如下:

&nbs 西藏干部培训 http://xz.ganxun.cn/ p;



3Matlab端程序设计

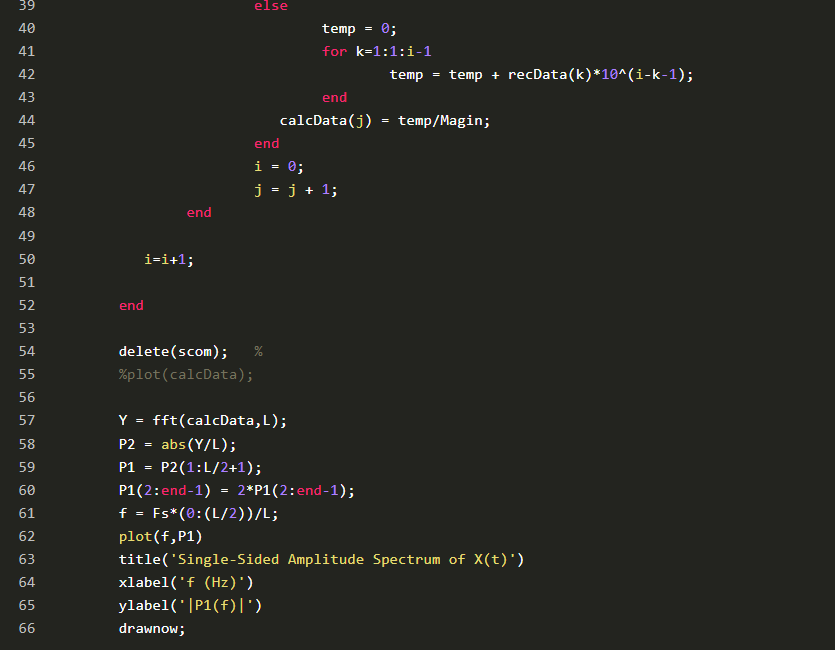

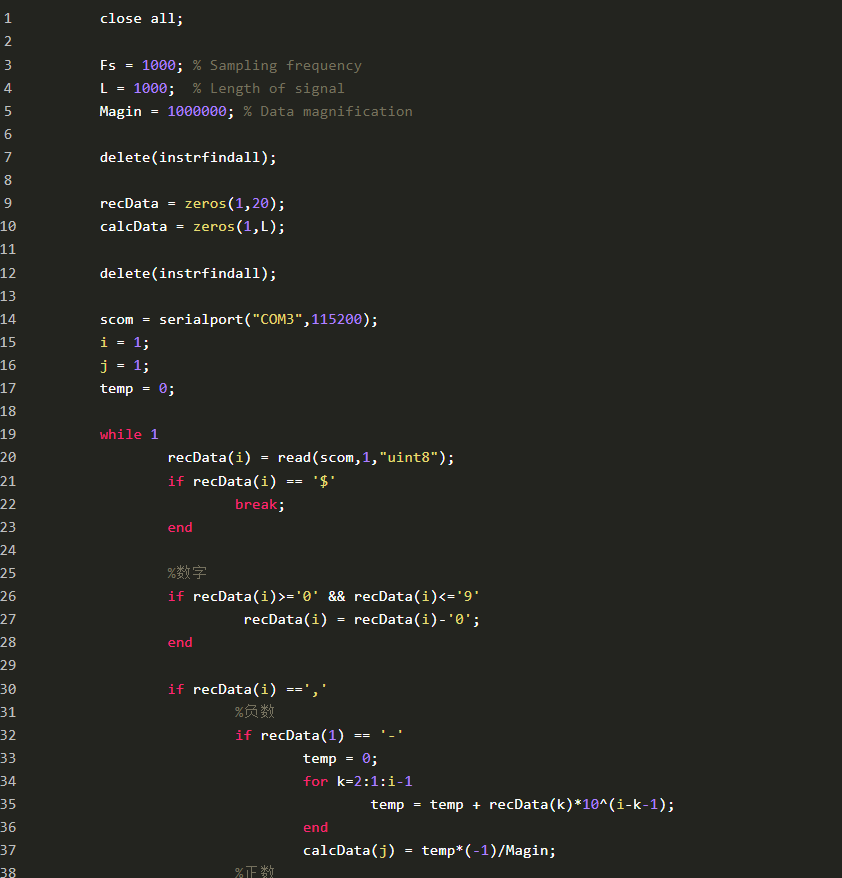

matlab支持串口接收数据,根据定义的协议,解析数据,支持正负整数。具体代码如下:









4、结果验证

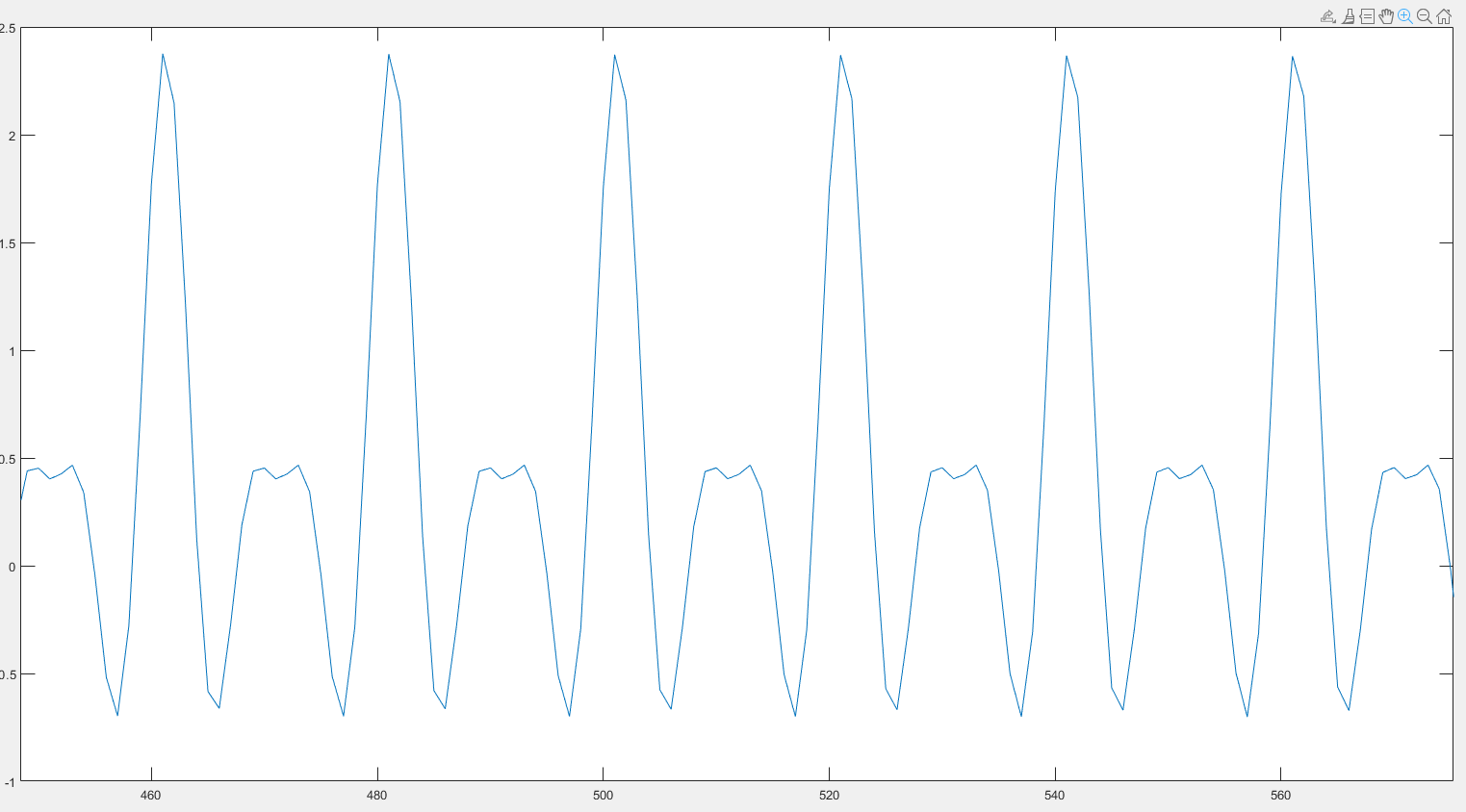

Matlab接收数据显示如下:

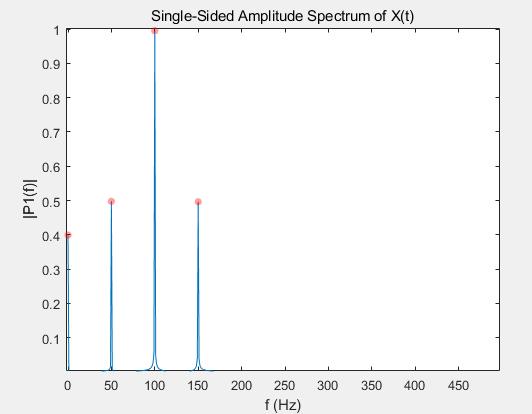

经过Matlab的快速傅里叶变换结果如下:







打通了赤菟V307Matlab之间的“任督二脉”,后面可以愉快的验证赤菟V307FFT以及相关的数字信号处理算法啦~~~~
