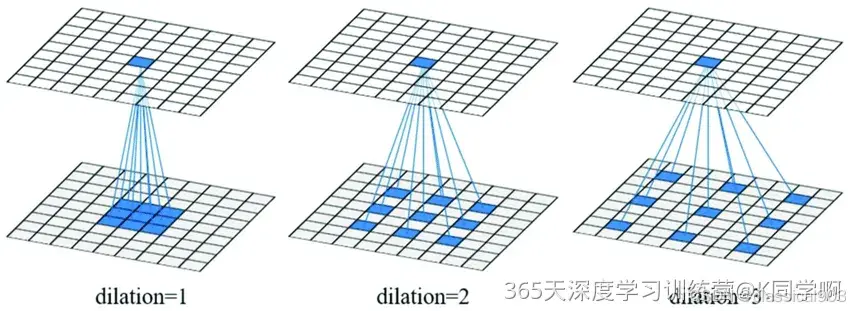

关于dilation参数图解：

🍨 本文为🔗365天深度学习训练营中的学习记录博客
🍖 原作者：K同学啊
🏡 我的环境：
语言环境：Python3.8
编译器：jupyter notebook
深度学习环境：Pytorch
一、前期准备

1. 设置GPU

如果设备上支持GPU就使用GPU,否则使用CPU

import torch
import torch.nn as nn
import matplotlib.pyplot as plt
import torchvision

device = torch.device("cuda" if torch.cuda.is_available() else "cpu")

device

👉 代码输出
device(type='cuda')

2. 导入数据

使用dataset下载CIFAR10数据集，并划分好训练集与测试集

使用dataloader加载数据，并设置好基本的batch_size

train_ds = torchvision.datasets.CIFAR10('data',
                                      train=True,
                                      transform=torchvision.transforms.ToTensor(), # 将数据类型转化为Tensor
                                      download=True)

test_ds  = torchvision.datasets.CIFAR10('data',
                                      train=False,
                                      transform=torchvision.transforms.ToTensor(), # 将数据类型转化为Tensor
                                      download=True)

👉 代码输出

Files already downloaded and verified
Files already downloaded and verified

batch_size = 32

train_dl = torch.utils.data.DataLoader(train_ds,
                                       batch_size=batch_size,
                                       shuffle=True)

test_dl  = torch.utils.data.DataLoader(test_ds,
                                       batch_size=batch_size)

# 取一个批次查看数据格式
# 数据的shape为：[batch_size, channel, height, weight]
# 其中batch_size为自己设定，channel，height和weight分别是图片的通道数，高度和宽度。
imgs, labels = next(iter(train_dl))
imgs.shape

👉 代码输出

```
torch.Size([32, 3, 32, 32])
```
3. 数据可视化

⭐transpose((1, 2, 0))详解：
作用是对NumPy数组进行轴变换，transpose函数的参数是一个元组，定义了新轴的顺序。原始PyTorch张量通常是以(C, H, W)的格式存储的，其中：
- C是通道数（例如，RGB图像有3个通道）。
- H是图像的高度。
- W是图像的宽度。
transpose((1, 2, 0))将轴的顺序从(C, H, W)转换为(H, W, C)，这使得数据格式更适合可视化和处理。

import numpy as np

# 指定图片大小，图像大小为20宽、5高的绘图(单位为英寸inch)
plt.figure(figsize=(20, 5))
for i, imgs in enumerate(imgs[:20]):
    # 进行轴变换
    npimg = imgs.numpy().transpose((1, 2, 0))
    # 将整个figure分成2行10列，绘制第i+1个子图。
    plt.subplot(2, 10, i+1)
    plt.imshow(npimg, cmap=plt.cm.binary)
    plt.axis('off')

#plt.show()  如果你使用的是Pycharm编译器，请加上这行代码

二、构建简单的CNN网络

对于一般的CNN网络来说，都是由特征提取网络和分类网络构成，其中特征提取网络用于提取图片的特征，分类网络用于将图片进行分类。

⭐1. torch.nn.Conv2d()详解

函数原型：

torch.nn.Conv2d(in_channels, out_channels, kernel_size, stride=1, padding=0, dilation=1, groups=1, bias=True, padding_mode='zeros', device=None, dtype=None)

关键参数说明：

in_channels ( int ) – 输入图像中的通道数
out_channels ( int ) – 卷积产生的通道数
kernel_size ( int or tuple ) – 卷积核的大小
stride ( int or tuple , optional ) -- 卷积的步幅。默认值：1
padding ( int , tuple或str , optional ) – 添加到输入的所有四个边的填充。默认值：0
dilation (int or tuple, optional) - 扩张操作：控制kernel点（卷积核点）的间距，默认值:1。
groups（int，可选）：将输入通道分组成多个子组，每个子组使用一组卷积核来处理。默认值为 1，表示不进行分组卷积。
padding_mode (字符串,可选) – 'zeros', 'reflect', 'replicate'或'circular'. 默认：'zeros'

⭐2. torch.nn.Linear()详解

函数原型：

torch.nn.Linear(in_features, out_features, bias=True, device=None, dtype=None)

关键参数说明：

in_features：每个输入样本的大小

⭐3. torch.nn.MaxPool2d()详解

函数原型：

torch.nn.MaxPool2d(kernel_size, stride=None, padding=0, dilation=1, return_indices=False, ceil_mode=False)

关键参数说明：

⭐4. 关于卷积层、池化层的计算：

下面的网络数据shape变化过程为：

3, 32, 32（输入数据）
-> 64, 30, 30（经过卷积层1）-> 64, 15, 15（经过池化层1）
-> 64, 13, 13（经过卷积层2）-> 64, 6, 6（经过池化层2）
-> 128, 4, 4（经过卷积层3） -> 128, 2, 2（经过池化层3）
-> 512 -> 256 -> num_classes(10)

请根据我在训练营中发布的【卷积层的计算】与【池化层的计算】这两篇文章手动推导这个过程。

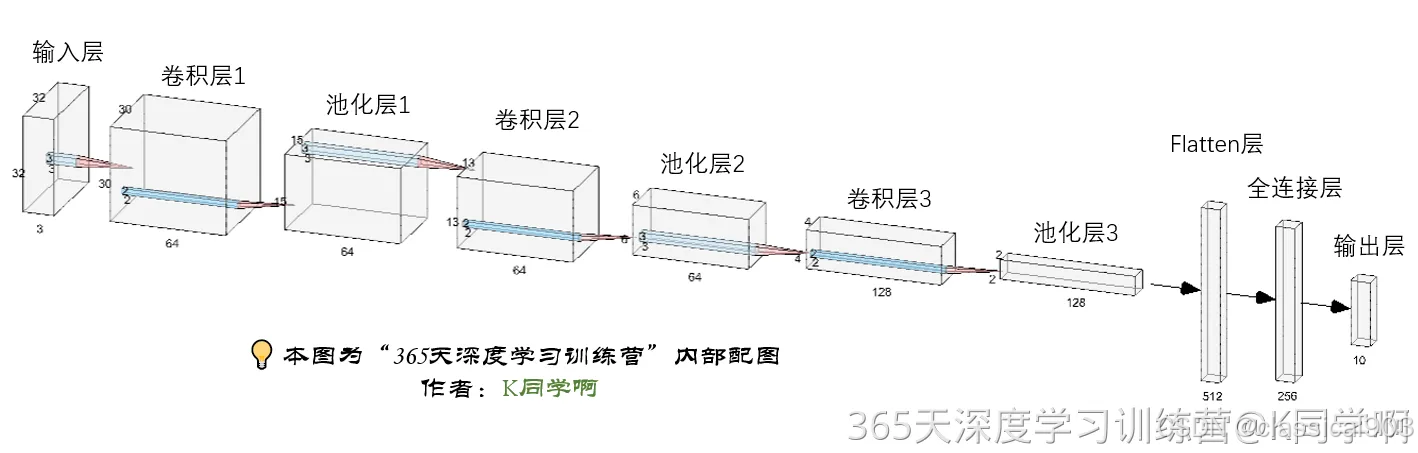

网络结构图（可单击放大查看）：

import torch.nn.functional as F

num_classes = 10  # 图片的类别数

class Model(nn.Module):
     def __init__(self):
        super().__init__()
         # 特征提取网络
        self.conv1 = nn.Conv2d(3, 64, kernel_size=3)   # 第一层卷积,卷积核大小为3*3
        self.pool1 = nn.MaxPool2d(kernel_size=2)       # 设置池化层，池化核大小为2*2
        self.conv2 = nn.Conv2d(64, 64, kernel_size=3)  # 第二层卷积,卷积核大小为3*3
        self.pool2 = nn.MaxPool2d(kernel_size=2)
        self.conv3 = nn.Conv2d(64, 128, kernel_size=3) # 第二层卷积,卷积核大小为3*3
        self.pool3 = nn.MaxPool2d(kernel_size=2)

        # 分类网络
        self.fc1 = nn.Linear(512, 256)
        self.fc2 = nn.Linear(256, num_classes)
     # 前向传播
     def forward(self, x):
        x = self.pool1(F.relu(self.conv1(x)))
        x = self.pool2(F.relu(self.conv2(x)))
        x = self.pool3(F.relu(self.conv3(x)))

        x = torch.flatten(x, start_dim=1)

        x = F.relu(self.fc1(x))
        x = self.fc2(x)

        return x

加载并打印模型

from torchinfo import summary
# 将模型转移到GPU中（我们模型运行均在GPU中进行）
model = Model().to(device)

summary(model)

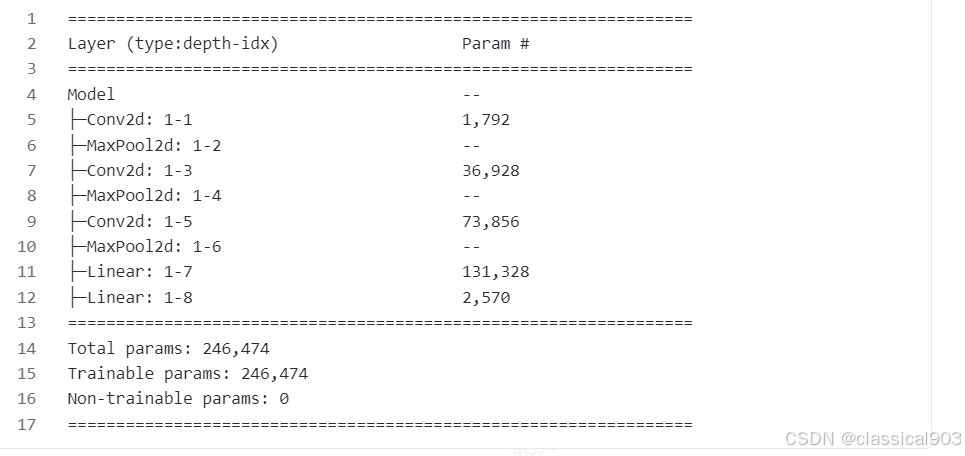

代码输出：

三、训练模型

1. 设置超参数
```
loss_fn    = nn.CrossEntropyLoss() # 创建损失函数
learn_rate = 1e-2 # 学习率
opt        = torch.optim.SGD(model.parameters(),lr=learn_rate)
```
2. 编写训练函数

1. optimizer.zero_grad()

函数会遍历模型的所有参数，通过内置方法截断反向传播的梯度流，再将每个参数的梯度值设为0，即上一次的梯度记录被清空。

2. loss.backward()

PyTorch的反向传播(即tensor.backward())是通过autograd包来实现的，autograd包会根据tensor进行过的数学运算来自动计算其对应的梯度。

具体来说，torch.tensor是autograd包的基础类，如果你设置tensor的requires_grads为True，就会开始跟踪这个tensor上面的所有运算，如果你做完运算后使用tensor.backward()，所有的梯度就会自动运算，tensor的梯度将会累加到它的.grad属性里面去。

更具体地说，损失函数loss是由模型的所有权重w经过一系列运算得到的，若某个w的requires_grads为True，则w的所有上层参数（后面层的权重w）的.grad_fn属性中就保存了对应的运算，然后在使用loss.backward()后，会一层层的反向传播计算每个w的梯度值，并保存到该w的.grad属性中。

如果没有进行tensor.backward()的话，梯度值将会是None，因此loss.backward()要写在optimizer.step()之前。

3. optimizer.step()

step()函数的作用是执行一次优化步骤，通过梯度下降法来更新参数的值。因为梯度下降是基于梯度的，所以在执行optimizer.step()函数前应先执行loss.backward()函数来计算梯度。

注意：optimizer只负责通过梯度下降进行优化，而不负责产生梯度，梯度是tensor.backward()方法产生的。
```
# 训练循环
def train(dataloader, model, loss_fn, optimizer):
    size = len(dataloader.dataset)  # 训练集的大小，一共60000张图片
    num_batches = len(dataloader)   # 批次数目，1875（60000/32）

    train_loss, train_acc = 0, 0  # 初始化训练损失和正确率

    for X, y in dataloader:  # 获取图片及其标签
        X, y = X.to(device), y.to(device)

        # 计算预测误差
        pred = model(X)          # 网络输出
        loss = loss_fn(pred, y)  # 计算网络输出和真实值之间的差距，targets为真实值，计算二者差值即为损失

        # 反向传播
        optimizer.zero_grad()  # grad属性归零
        loss.backward()        # 反向传播
        optimizer.step()       # 每一步自动更新

        # 记录acc与loss
        train_acc  += (pred.argmax(1) == y).type(torch.float).sum().item()
        train_loss += loss.item()

    train_acc  /= size
    train_loss /= num_batches

    return train_acc, train_loss
```
3. 编写测试函数

测试函数和训练函数大致相同，但是由于不进行梯度下降对网络权重进行更新，所以不需要传入优化器

def test (dataloader, model, loss_fn):
    size        = len(dataloader.dataset)  # 测试集的大小，一共10000张图片
    num_batches = len(dataloader)          # 批次数目，313（10000/32=312.5，向上取整）
    test_loss, test_acc = 0, 0

    # 当不进行训练时，停止梯度更新，节省计算内存消耗
    with torch.no_grad():
        for imgs, target in dataloader:
            imgs, target = imgs.to(device), target.to(device)

            # 计算loss
            target_pred = model(imgs)
            loss        = loss_fn(target_pred, target)

            test_loss += loss.item()
            test_acc  += (target_pred.argmax(1) == target).type(torch.float).sum().item()

    test_acc  /= size
    test_loss /= num_batches

    return test_acc, test_loss

4. 正式训练

1. model.train()

model.train()的作用是启用 Batch Normalization 和 Dropout。

如果模型中有BN层(Batch Normalization）和Dropout，需要在训练时添加model.train()。model.train()是保证BN层能够用到每一批数据的均值和方差。对于Dropout，model.train()是随机取一部分网络连接来训练更新参数。

2. model.eval()

model.eval()的作用是不启用 Batch Normalization 和 Dropout。

如果模型中有BN层(Batch Normalization）和Dropout，在测试时添加model.eval()。model.eval()是保证BN层能够用全部训练数据的均值和方差，即测试过程中要保证BN层的均值和方差不变。对于Dropout，model.eval()是利用到了所有网络连接，即不进行随机舍弃神经元。

训练完train样本后，生成的模型model要用来测试样本。在model(test)之前，需要加上model.eval()，否则的话，有输入数据，即使不训练，它也会改变权值。这是model中含有BN层和Dropout所带来的的性质。

epochs     = 10
train_loss = []
train_acc  = []
test_loss  = []
test_acc   = []

for epoch in range(epochs):
    model.train()
    epoch_train_acc, epoch_train_loss = train(train_dl, model, loss_fn, opt)

    model.eval()
    epoch_test_acc, epoch_test_loss = test(test_dl, model, loss_fn)

    train_acc.append(epoch_train_acc)
    train_loss.append(epoch_train_loss)
    test_acc.append(epoch_test_acc)
    test_loss.append(epoch_test_loss)

    template = ('Epoch:{:2d}, Train_acc:{:.1f}%, Train_loss:{:.3f}, Test_acc:{:.1f}%，Test_loss:{:.3f}')
    print(template.format(epoch+1, epoch_train_acc*100, epoch_train_loss, epoch_test_acc*100, epoch_test_loss))
print('Done')

代码输出：

Epoch: 1, Train_acc:15.2%, Train_loss:2.254, Test_acc:23.8%，Test_loss:2.063
Epoch: 2, Train_acc:26.3%, Train_loss:1.990, Test_acc:30.0%，Test_loss:1.927
Epoch: 3, Train_acc:35.2%, Train_loss:1.781, Test_acc:38.1%，Test_loss:1.708
Epoch: 4, Train_acc:41.4%, Train_loss:1.611, Test_acc:38.9%，Test_loss:1.670
Epoch: 5, Train_acc:45.1%, Train_loss:1.512, Test_acc:36.2%，Test_loss:1.867
Epoch: 6, Train_acc:48.4%, Train_loss:1.427, Test_acc:47.8%，Test_loss:1.452
Epoch: 7, Train_acc:51.6%, Train_loss:1.349, Test_acc:53.2%，Test_loss:1.302
Epoch: 8, Train_acc:54.6%, Train_loss:1.275, Test_acc:53.1%，Test_loss:1.303
Epoch: 9, Train_acc:57.1%, Train_loss:1.211, Test_acc:57.8%，Test_loss:1.195
Epoch:10, Train_acc:59.3%, Train_loss:1.158, Test_acc:58.4%，Test_loss:1.172
Done

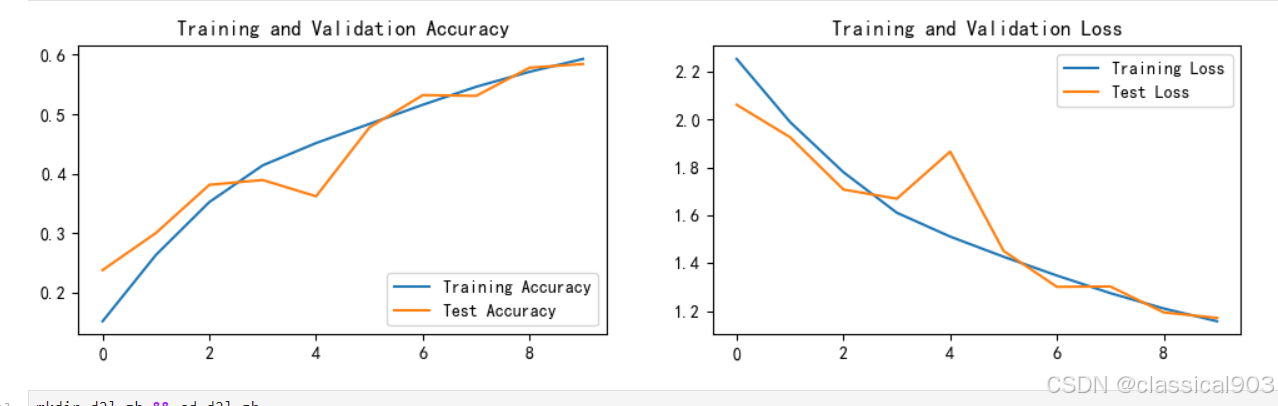

四、结果可视化

import matplotlib.pyplot as plt
#隐藏警告
import warnings
warnings.filterwarnings("ignore")               #忽略警告信息
plt.rcParams['font.sans-serif']    = ['SimHei'] # 用来正常显示中文标签
plt.rcParams['axes.unicode_minus'] = False      # 用来正常显示负号
plt.rcParams['figure.dpi']         = 100        #分辨率

epochs_range = range(epochs)

plt.figure(figsize=(12, 3))
plt.subplot(1, 2, 1)

plt.plot(epochs_range, train_acc, label='Training Accuracy')
plt.plot(epochs_range, test_acc, label='Test Accuracy')
plt.legend(loc='lower right')
plt.title('Training and Validation Accuracy')

plt.subplot(1, 2, 2)
plt.plot(epochs_range, train_loss, label='Training Loss')
plt.plot(epochs_range, test_loss, label='Test Loss')
plt.legend(loc='upper right')
plt.title('Training and Validation Loss')
plt.show()
