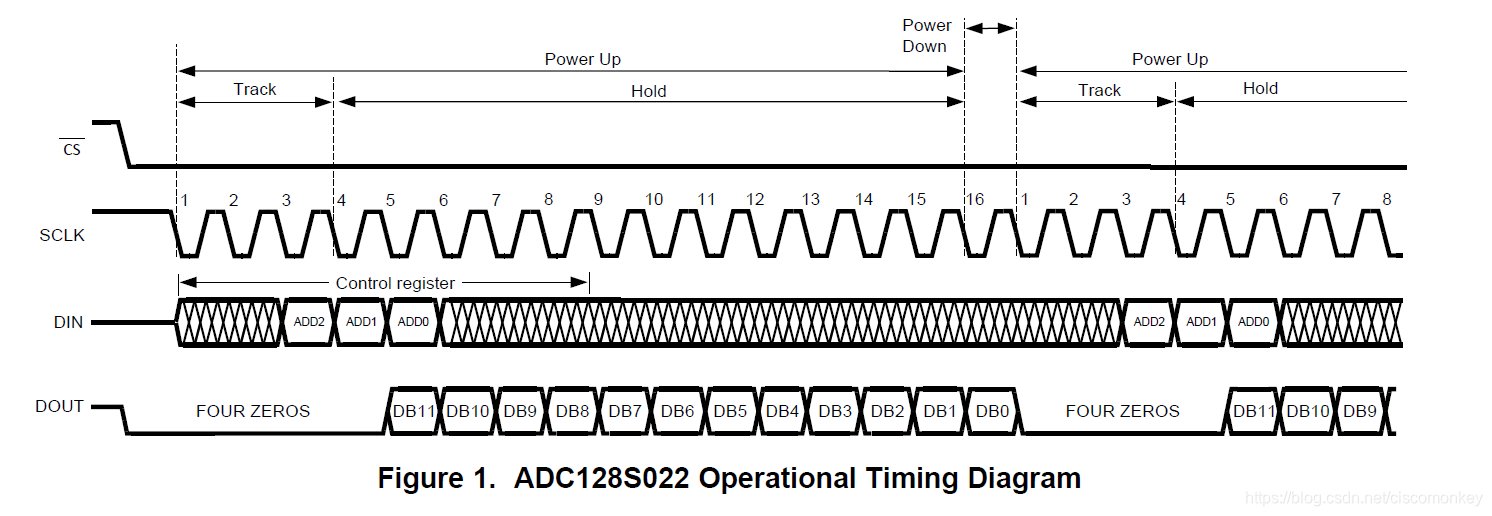

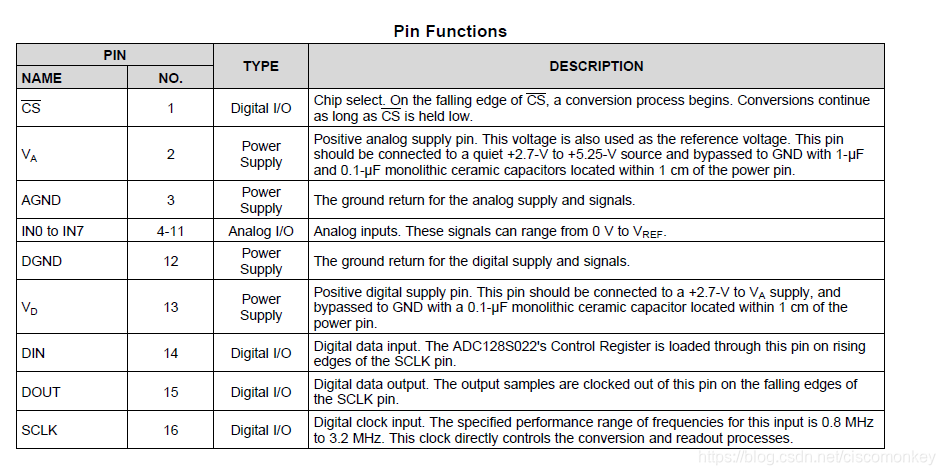

首先我们来看一下芯片手册的描述与关键的时序分析

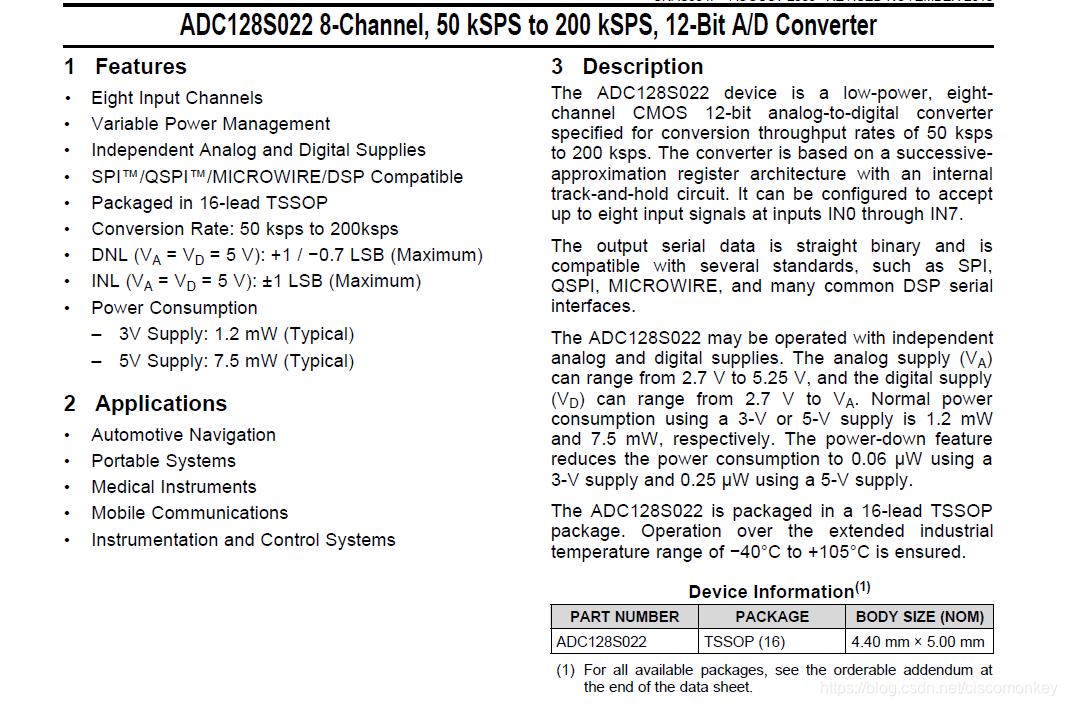

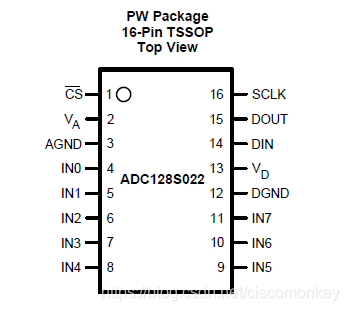

ADC128S022

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

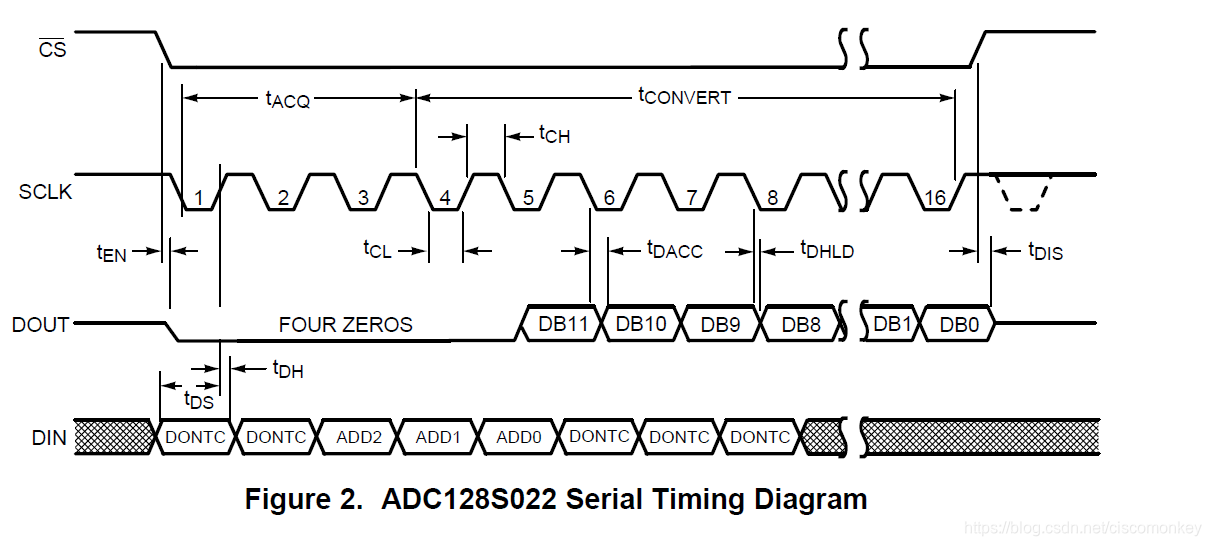

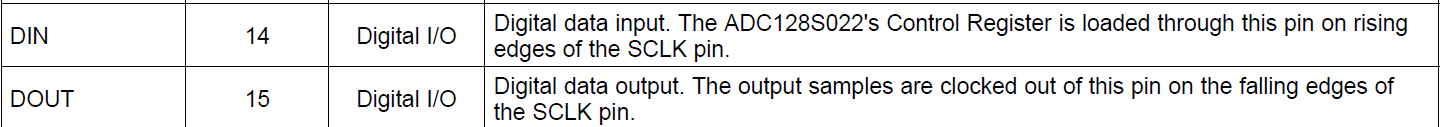

特别要注意一下两个的时序，DIN在SCLK的上升沿输入，DOUT在SCLK的下降沿输出
也就是说说DIN是在SCLK的下降沿改变，DOUT是在SCLK的上升沿改变

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

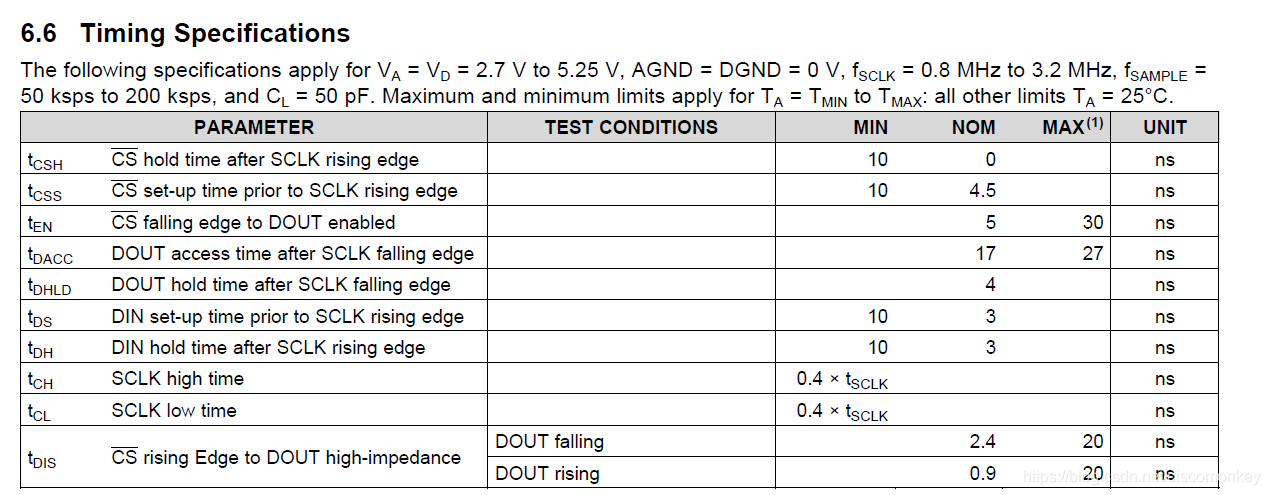

根据上表，我们来具体看一下具体的静态时序应该保持的值的范围。
在第5个上升沿，DOUT发生改变，存入数据。
在第3个下降沿，DIN发生改变写入ADD[2]
