vivado SOC——hello word（上）建立SOC系统

最新推荐文章于 2025-08-26 10:22:35 发布
原创 最新推荐文章于 2025-08-26 10:22:35 发布 · 2.2k 阅读 · 15 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#FPGA #vivado

本文详细介绍使用Vivado 2016.4在米联客701Amini开发板上搭建ZYNQ SOC的过程。从创建工程、选择ZYNQ型号，到配置系统时钟、DDR内存，直至产生硬件模型，一步步解析搭建硬件系统的步骤。

引言
本节为了熟悉vivado的SOC使用，由于我也是开始学，所以请一起学的人点评指点。

软件：vivado 2016.4
板子：米联客701A mini

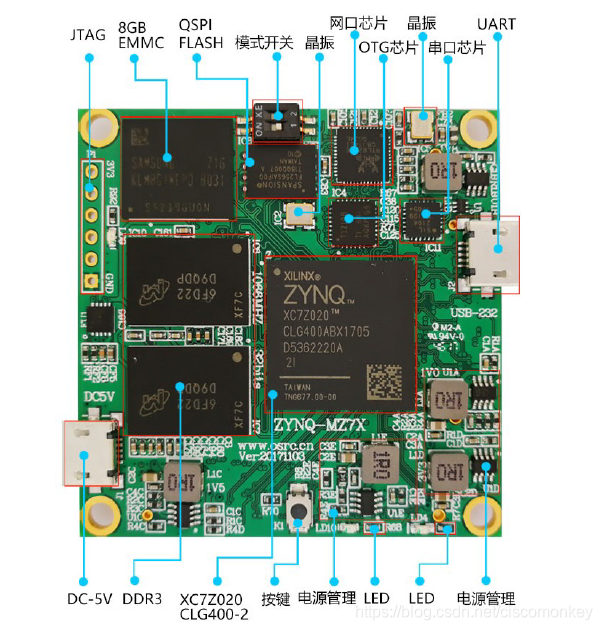

  • 开发板介绍

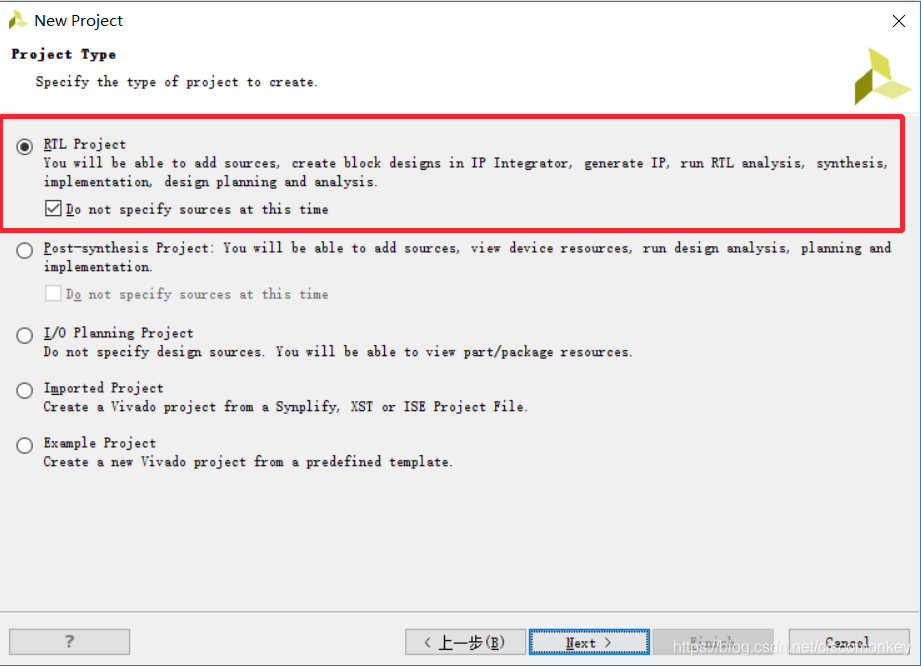

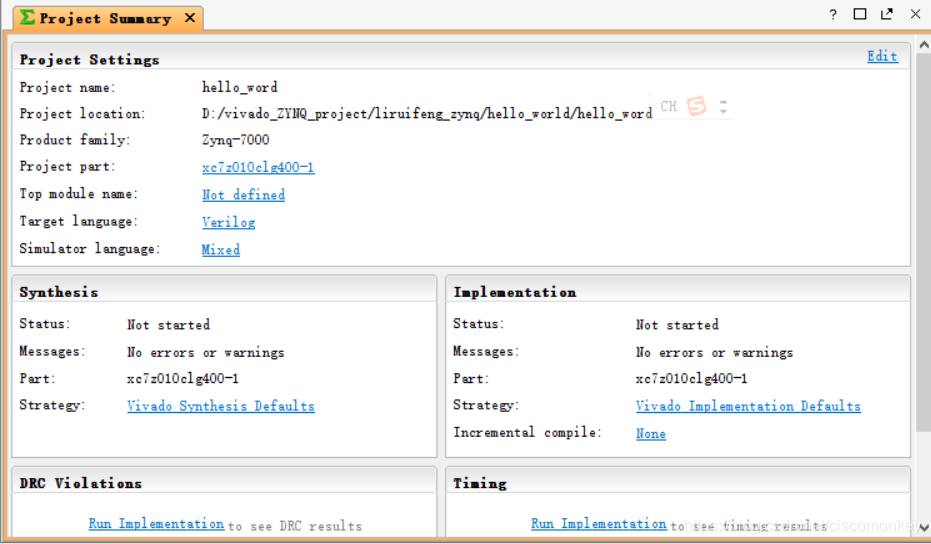

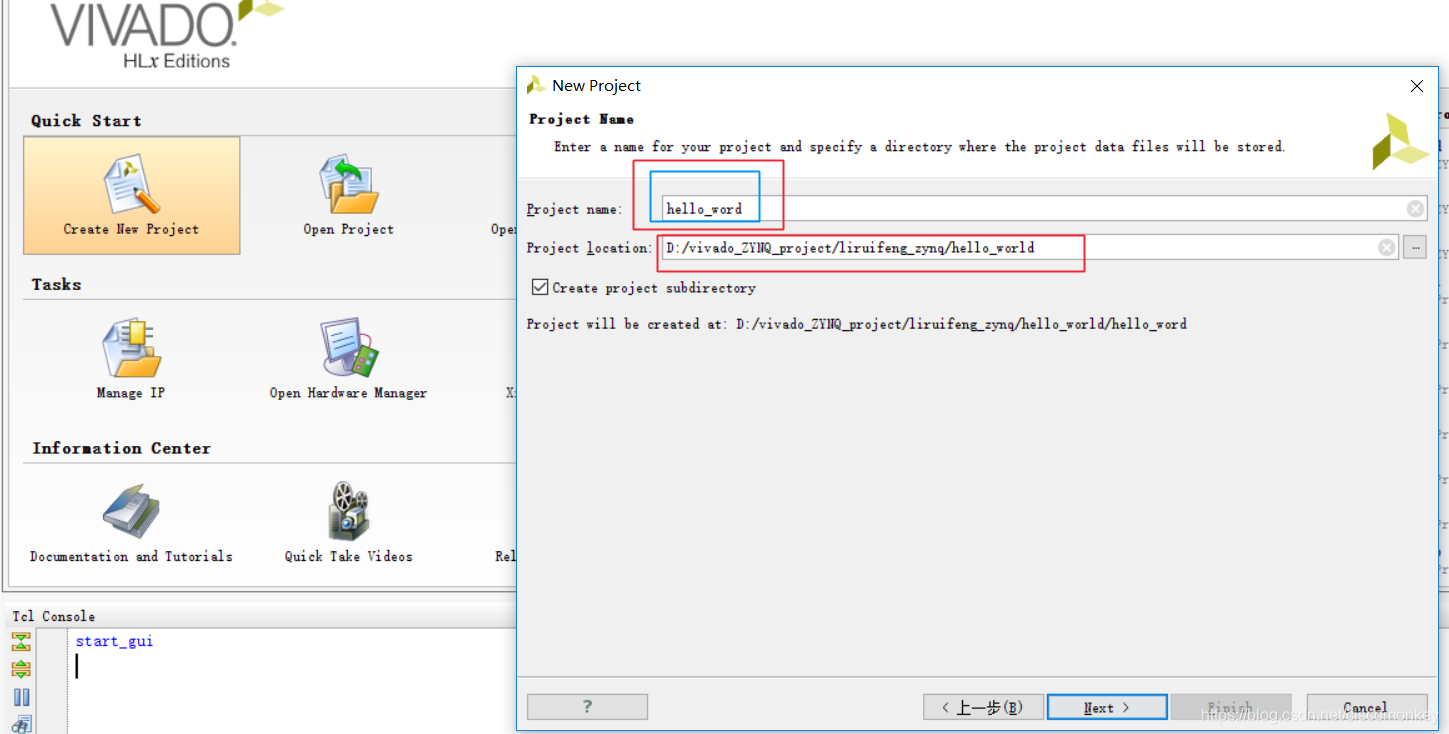

  • 创建工程
    在这里插入图片描述
    在这里插入图片描述

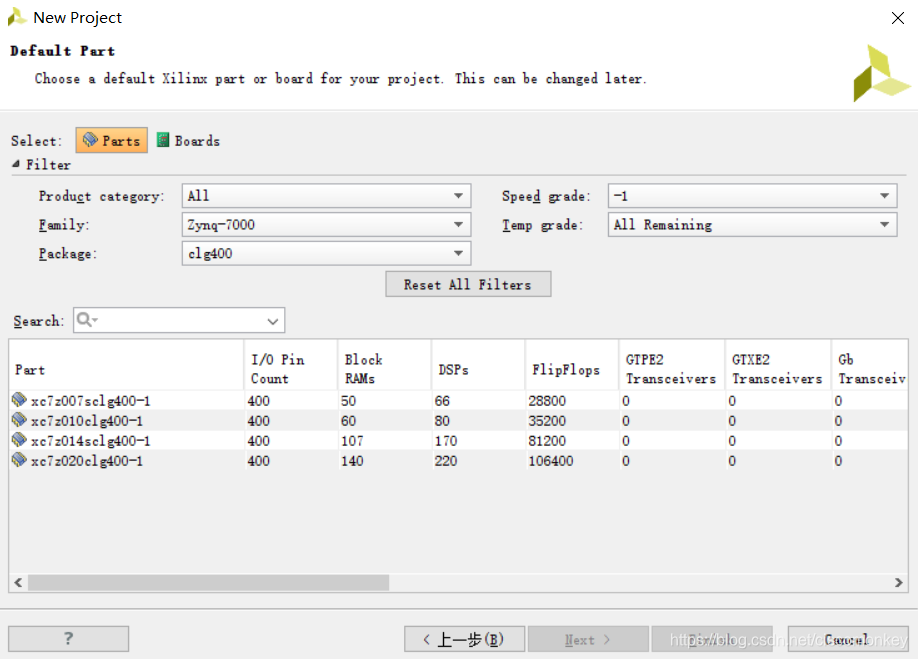

  • 选择ZYNQ的型号和封装格式
    这一块可以查看原理图获知，然后点击next,finish即可
    在这里插入图片描述
    在这里插入图片描述

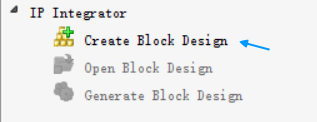

  • 下面开始搭建SOC（也就是搭建我们的硬件系统）
    在这里插入图片描述
    创建最小系统，
    在这里插入图片描述

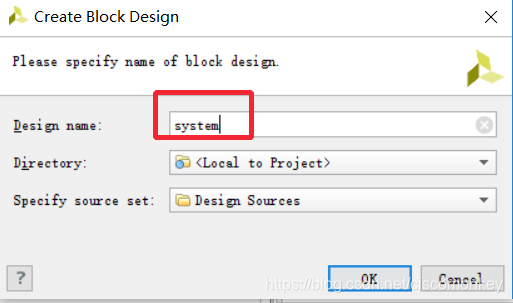

    给最小系统起一个名字，这里我们起名叫system。

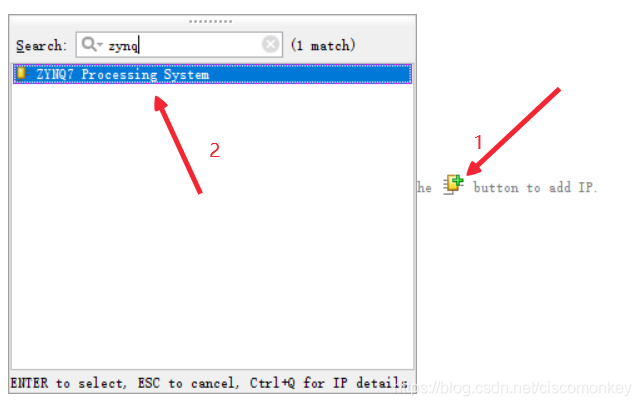

  • 添加ZYNQ的处理系统IP

在这里插入图片描述

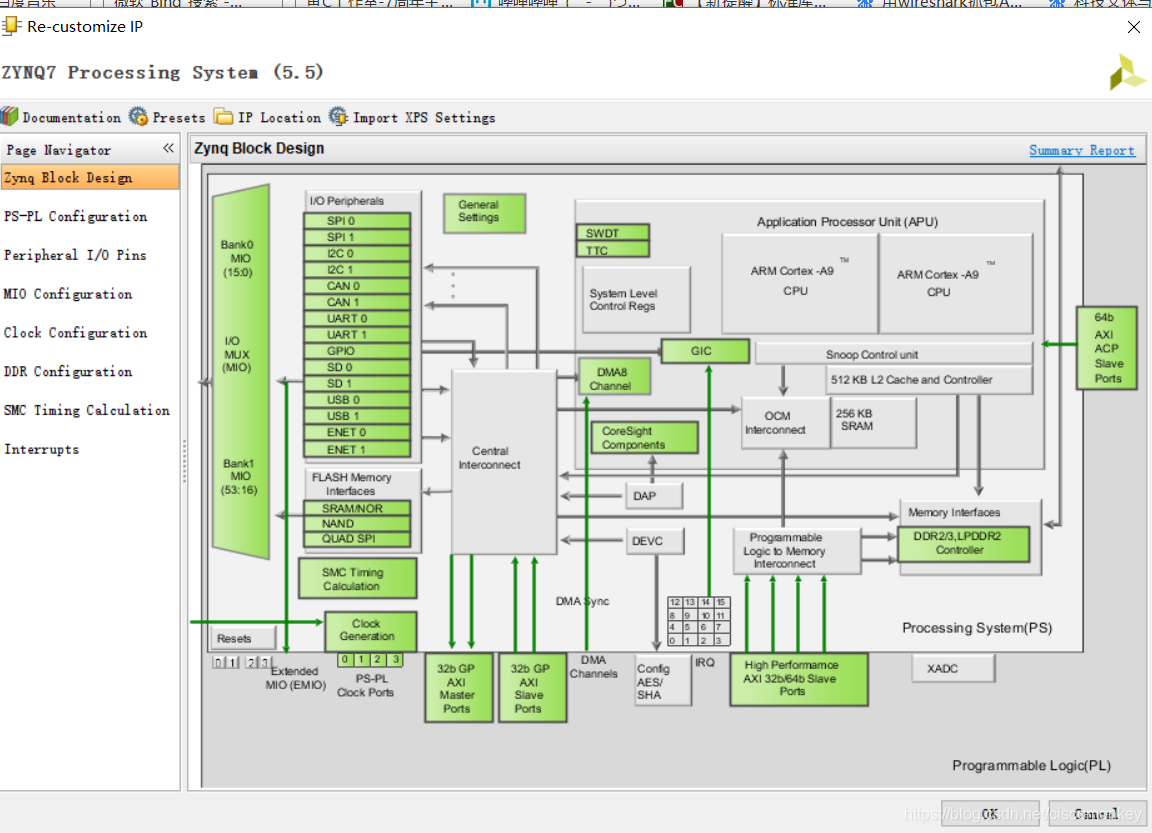

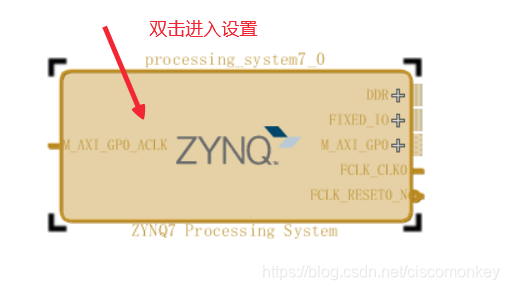

  • 设置ZYNQ处理系统
  • 在这里插入图片描述

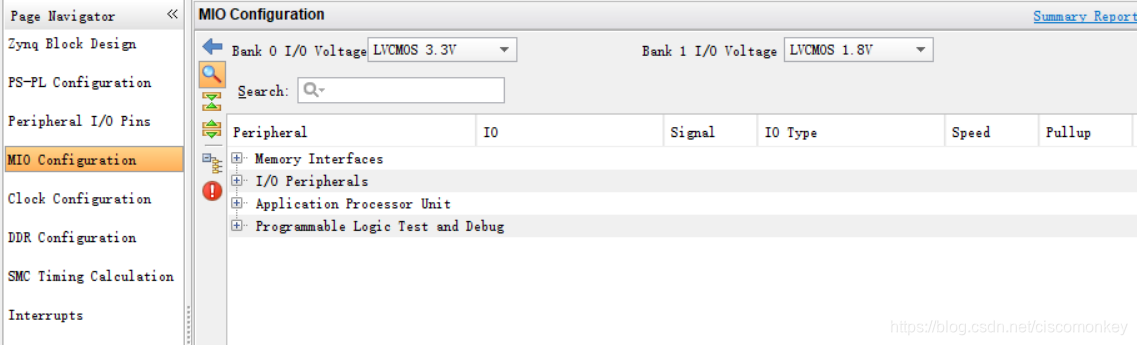

    IO设置在这里插入图片描述 我们的核心板上具有一个uart，我们需要通过uart来传输hello world的信息在这里插入图片描述
    所以我们的ZYNQ最小系统需要一个uart。
    在这里插入图片描述

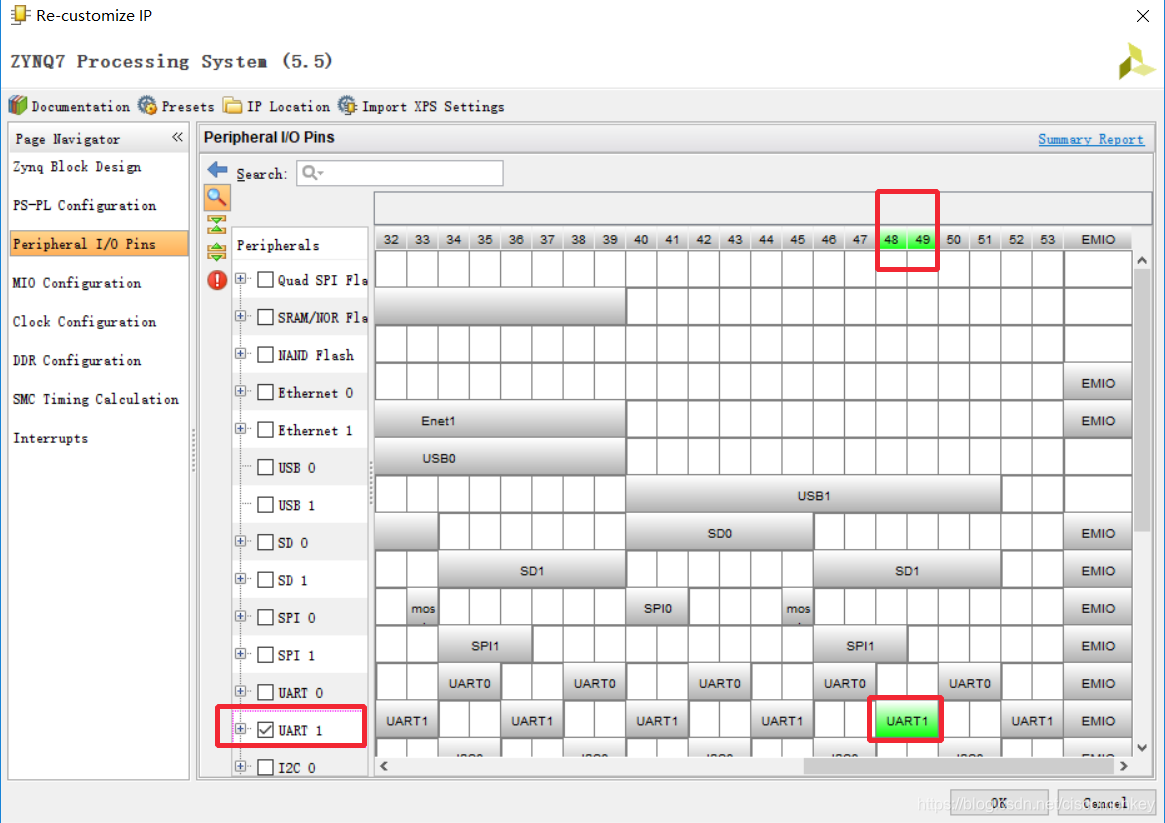

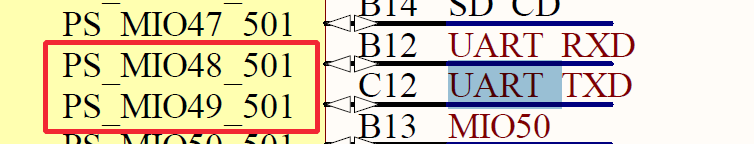

    勾选uart1，uart1对应的48脚和49脚，必须对应我们的硬件原理图，我们的硬件也是48脚和49脚
    在这里插入图片描述
    由于后续我们要测试网口，所以我们把网口也连上
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

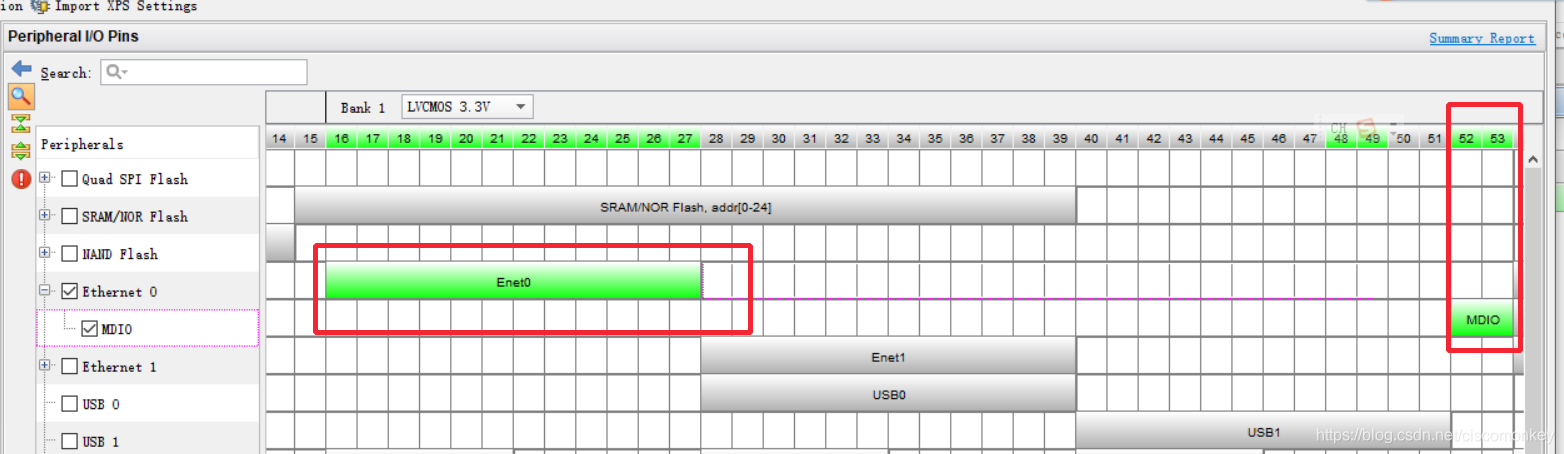

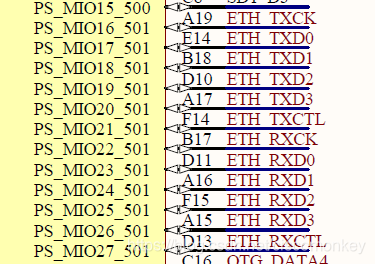

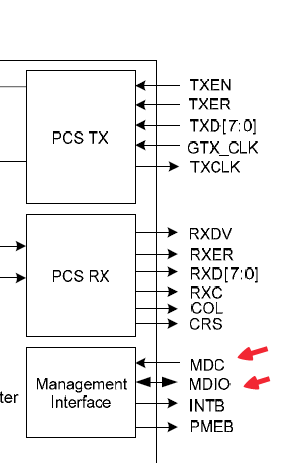

    下图是PHY芯片的管脚，52 53为配置管脚链接PHY
    在这里插入图片描述

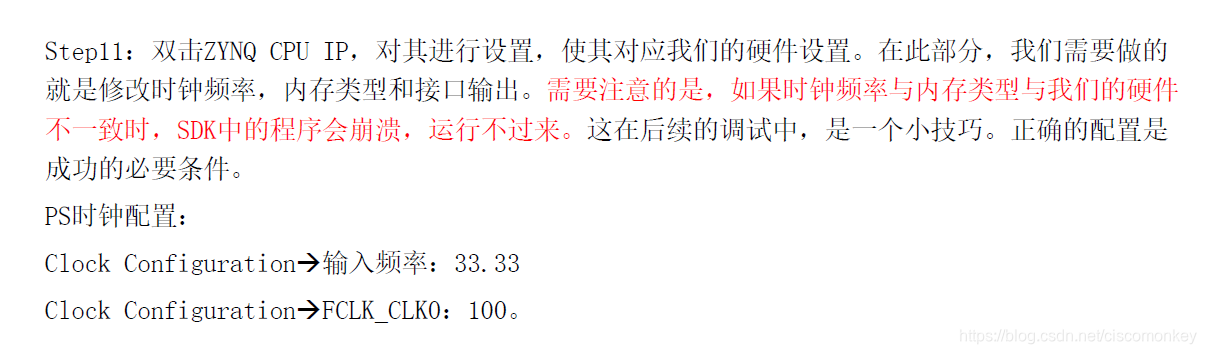

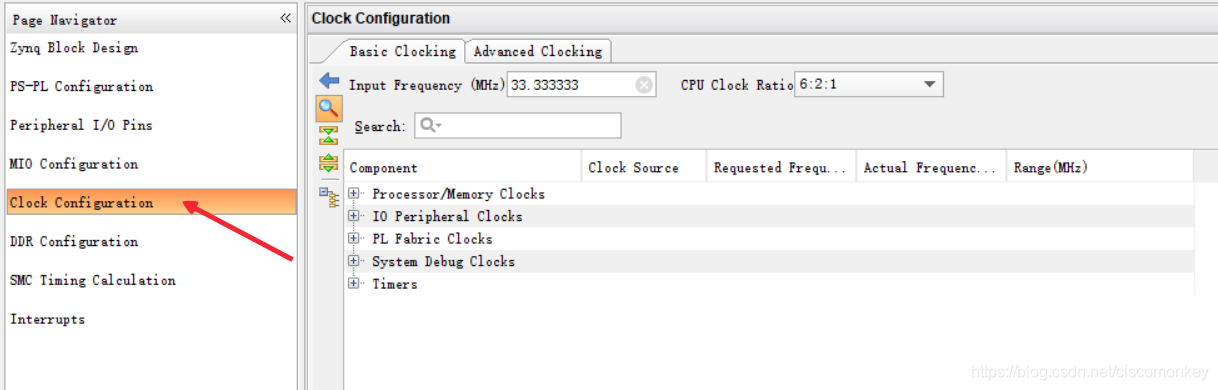

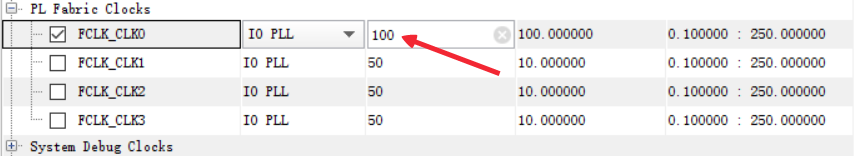

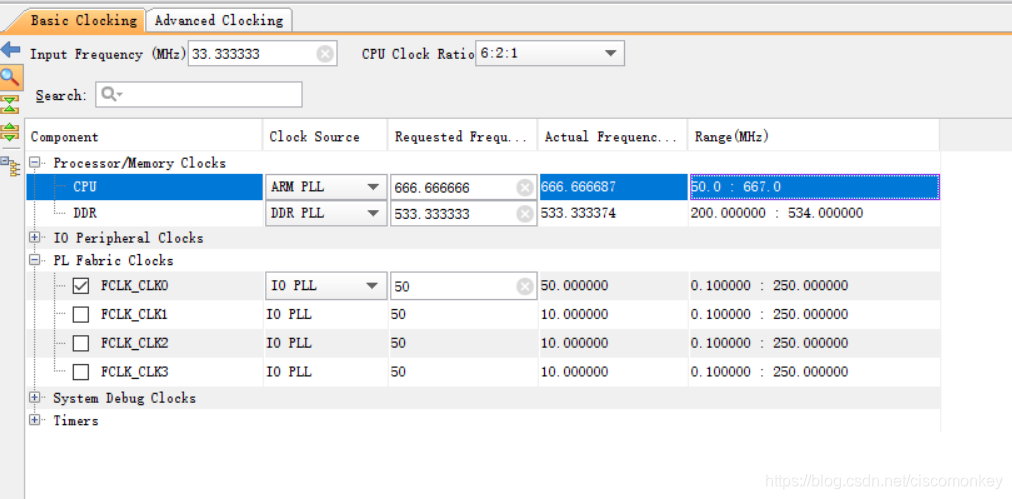

  • 下面配置系统时钟PS时钟和PL时钟
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

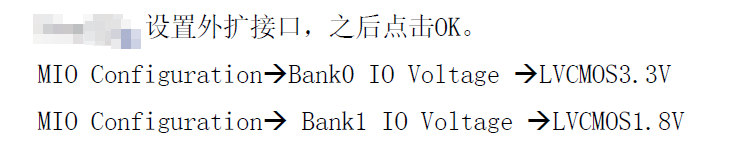

  • 电压设置
    在这里插入图片描述
    在这里插入图片描述

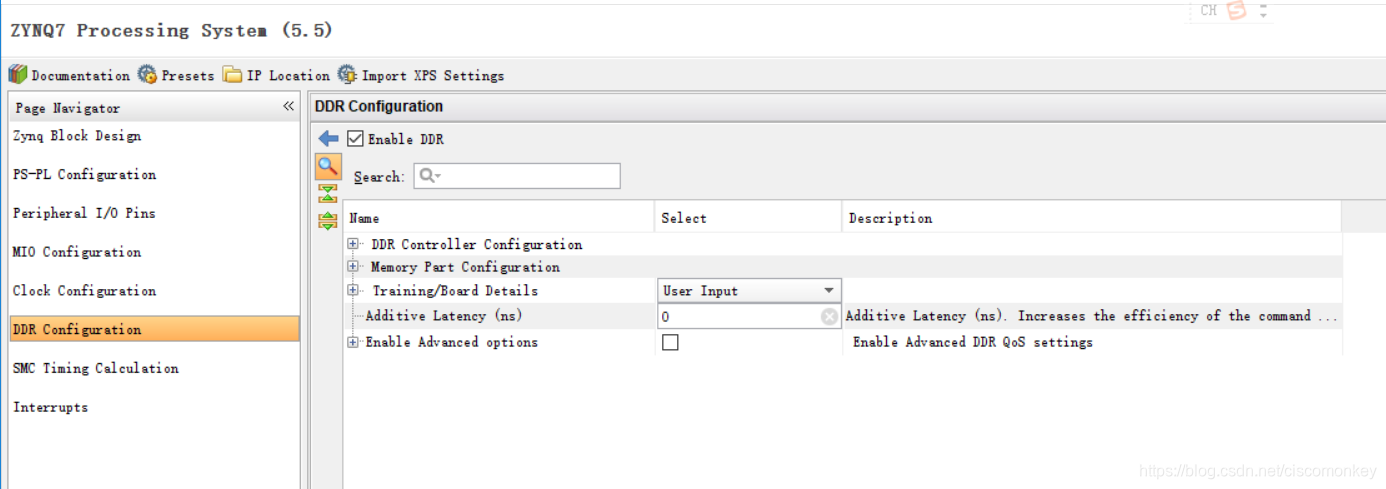

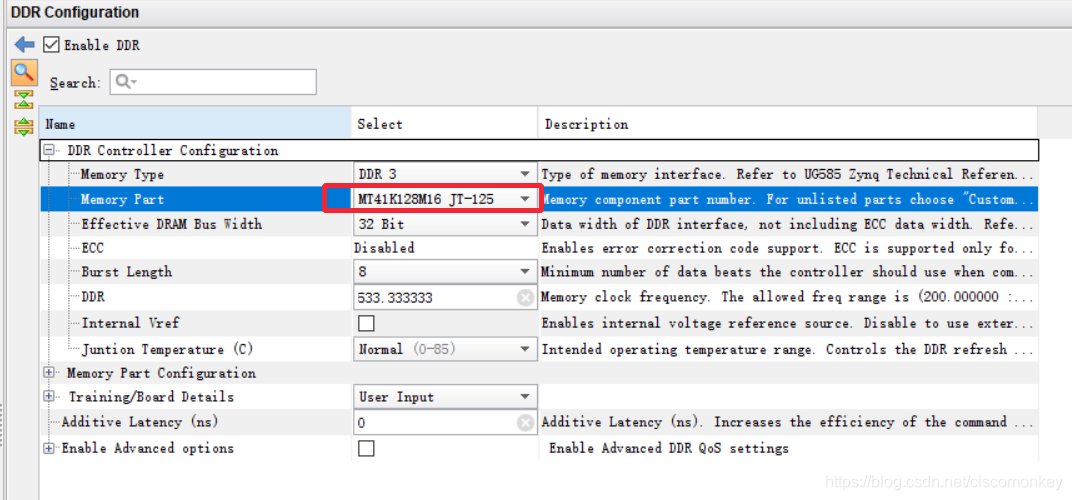

  • 设置DDR
    在这里插入图片描述

在这里插入图片描述

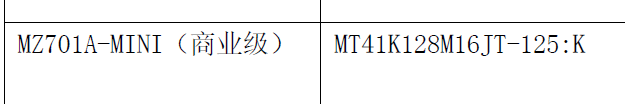

128乘以16=256M（2048除以8）
在这里插入图片描述
点击ok

  • 运行
    在这里插入图片描述

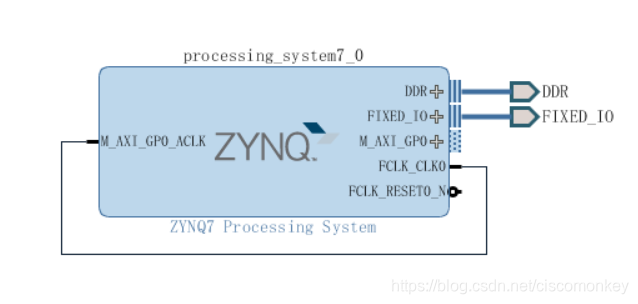

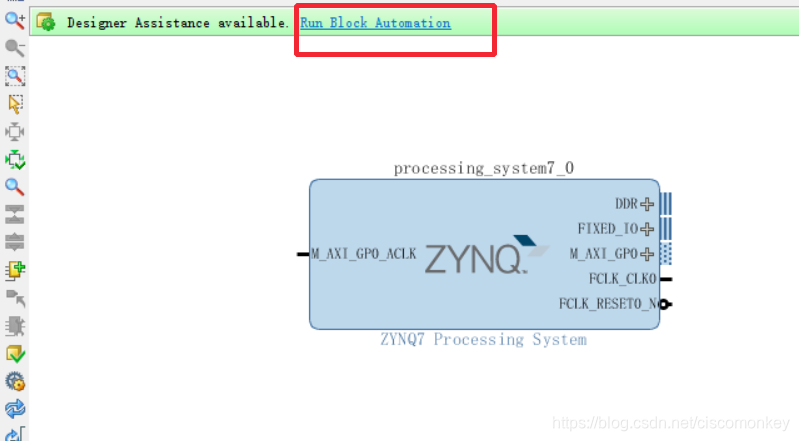

    点击自动运行，他会帮我们把这些外设链接好
    在这里插入图片描述

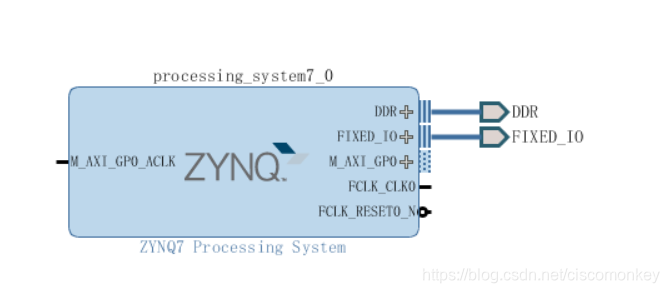

    我们把这条线也连接上
    在这里插入图片描述

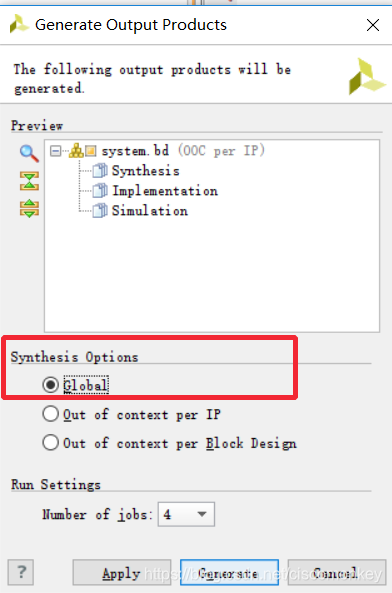

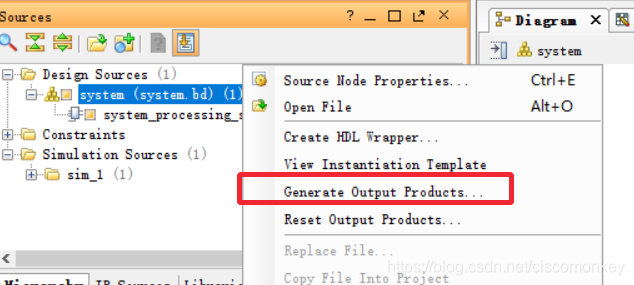

  • generate outpt product
    产生硬件模型
    在这里插入图片描述
    在这里插入图片描述

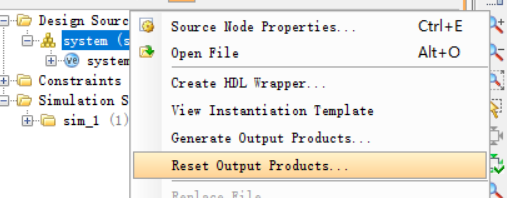

  • 如果系统发生错误
    清除之前产生的文件
    在这里插入图片描述

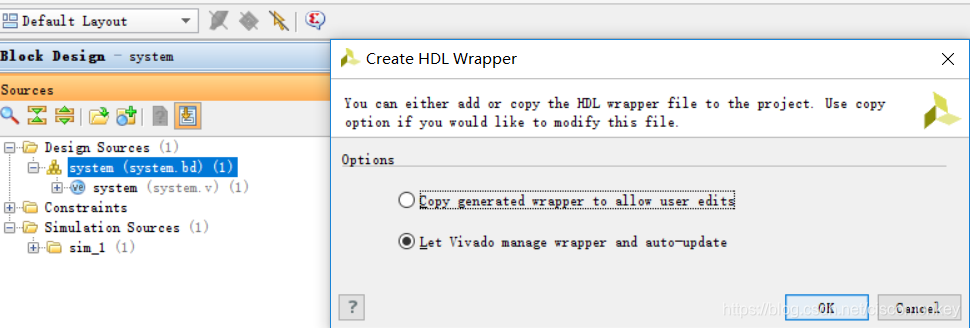

  • 产生HDL wrapper
    在这里插入图片描述
    这是一个顶层文件
    然后就可以产生bitstrem
