vivado SOC——hello word（下）打印输出hello worldl

最新推荐文章于 2024-07-08 14:28:22 发布
最新推荐文章于 2024-07-08 14:28:22 发布
阅读量3.9k 收藏 13
点赞数
CC 4.0 BY-SA版权
分类专栏： Xilinx_Vivado 文章标签： vivado
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/ciscomonkey/article/details/84575775
本文详细介绍了如何在Vivado环境下建立SOC系统，并在米联客701Amini板子上进行软件调试的过程。从硬件导出到SDK，创建软件工程，到最终的调试步骤，以及调试过程中可能遇到的问题和解决方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

引言
本节为了熟悉vivado的SOC使用，由于我也是开始学，所以请一起学的人点评指点。

软件：vivado 2016.4
板子：米联客701A mini

  • 回顾

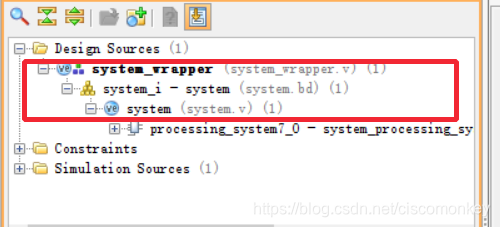

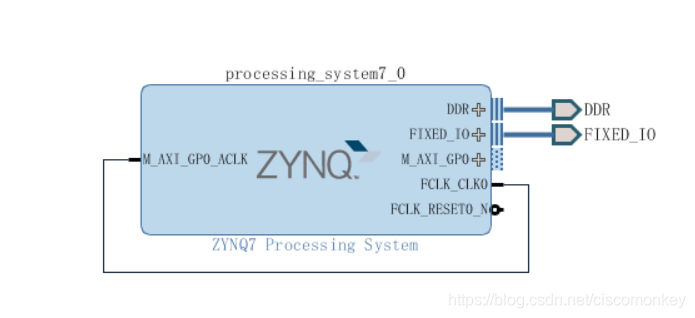

    在上一节我们已经建立了SOC系统，并且生成了顶层的HDL文件
    在这里插入图片描述
    在这里插入图片描述
    下面我们需要在搭建的SOC系统上跑软件部分

  • 软件部分

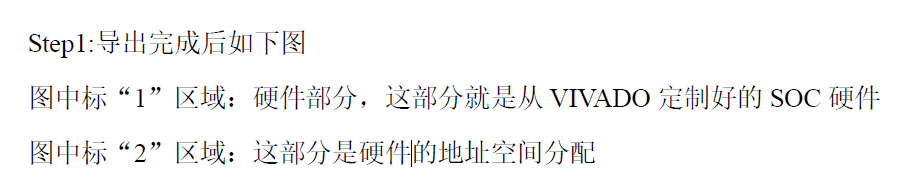

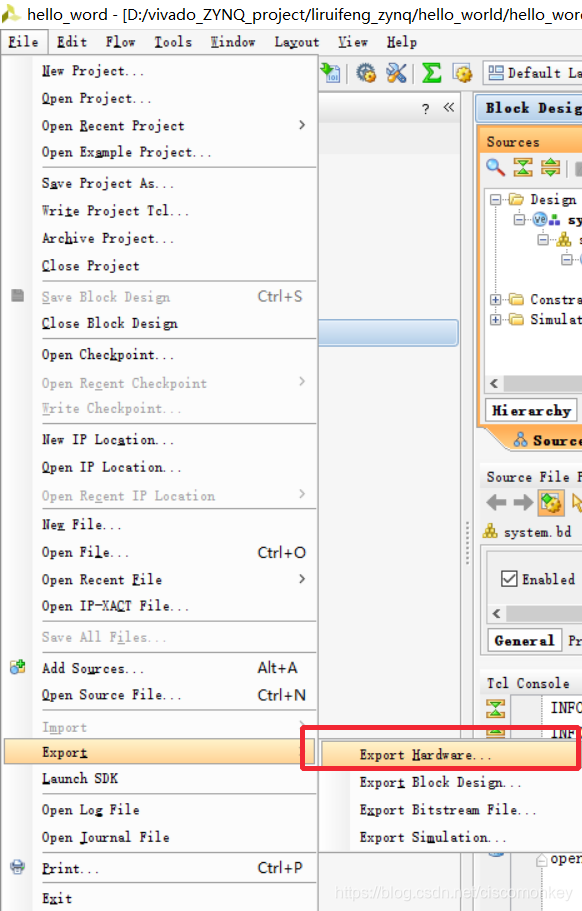

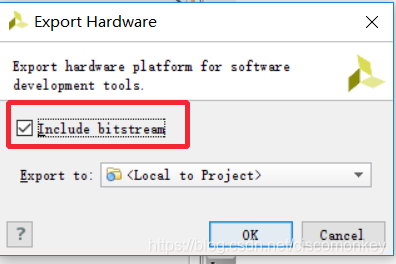

  • 将硬件导出到SDK里面
    在这里插入图片描述
    在这里插入图片描述

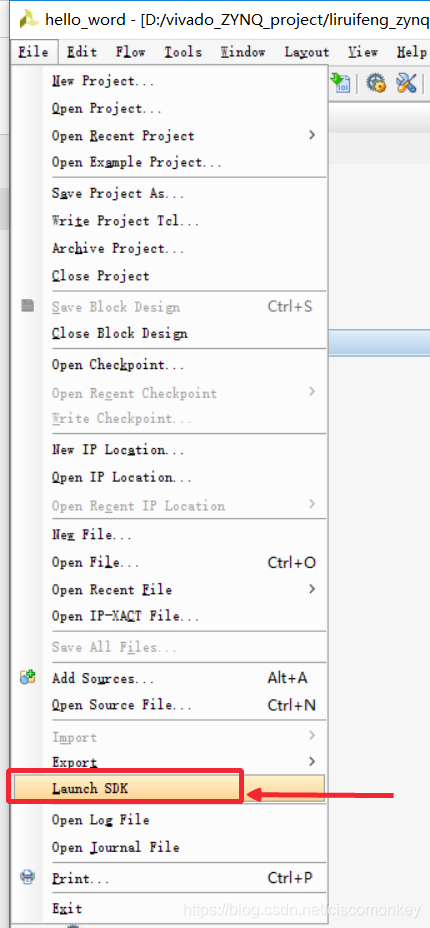

  • 打开SDK
    在这里插入图片描述

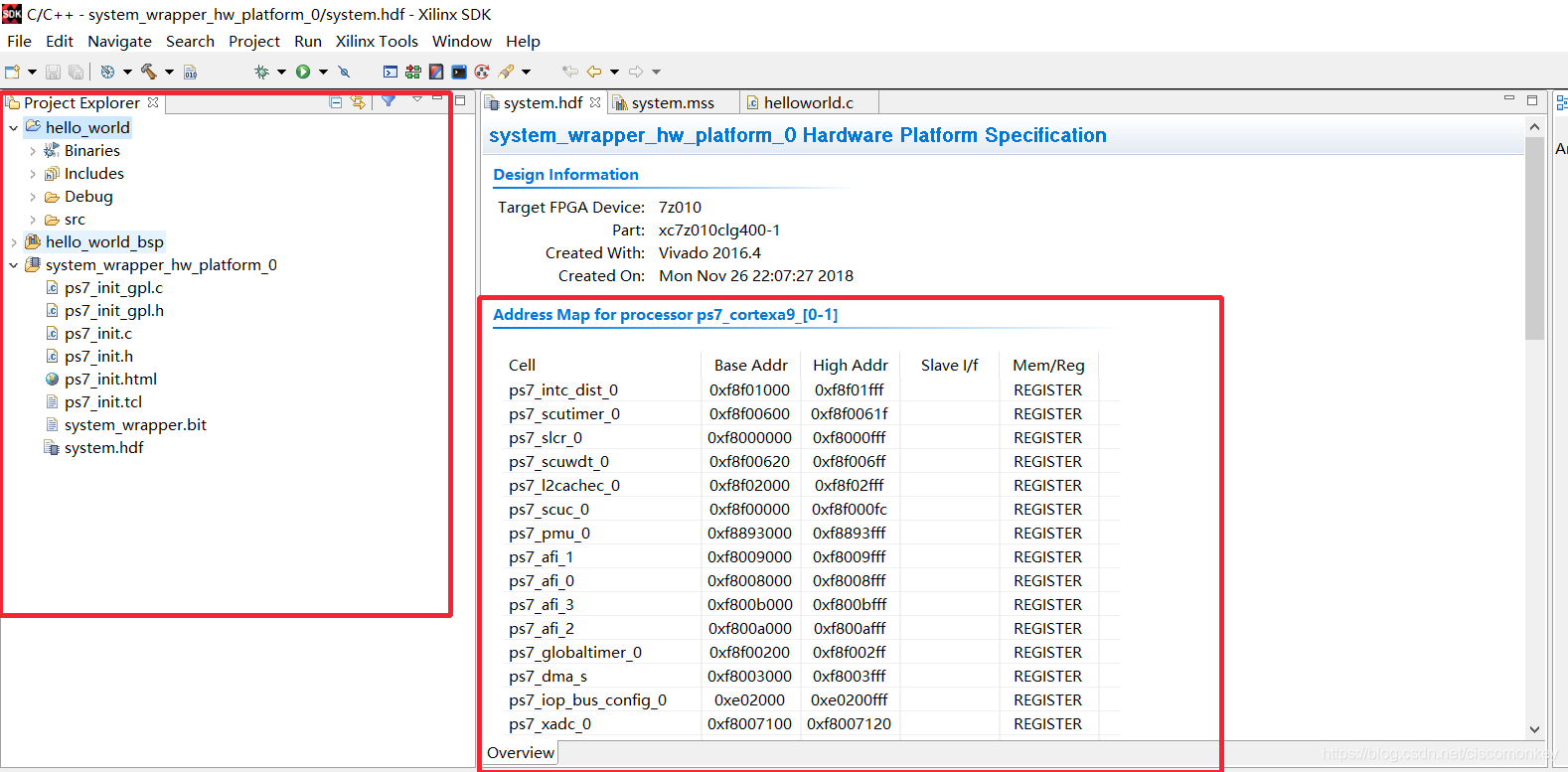

  • SDK界面
    在这里插入图片描述
    在这里插入图片描述

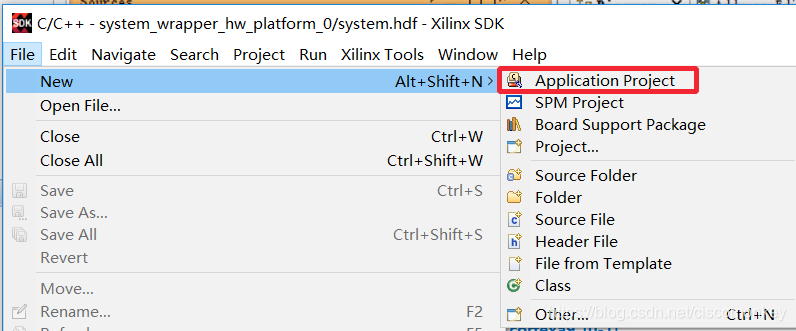

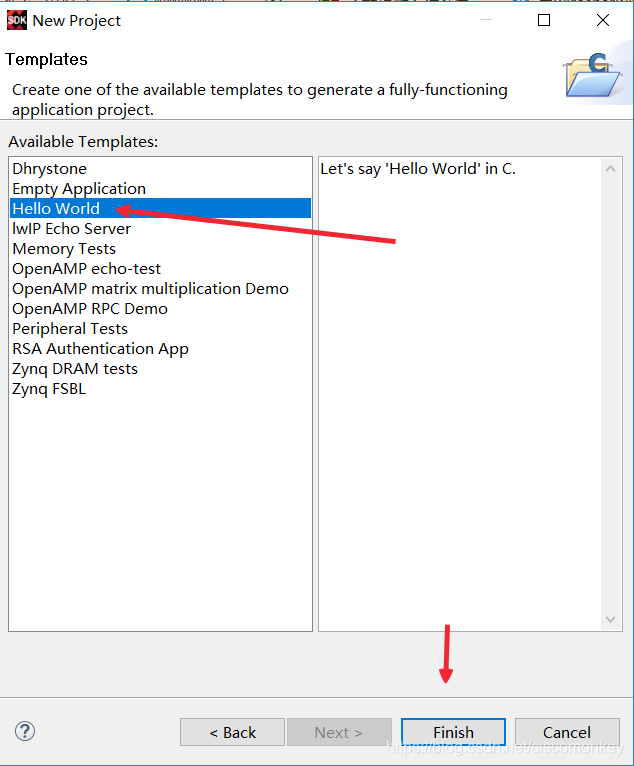

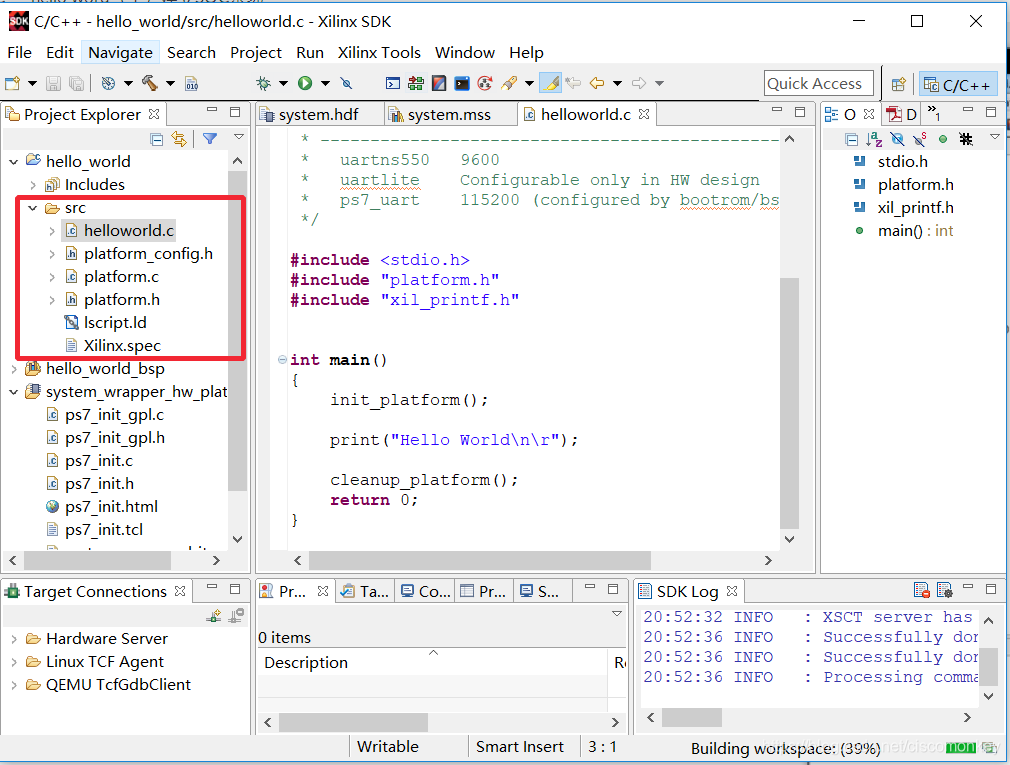

  • 新建软件工程

在这里插入图片描述

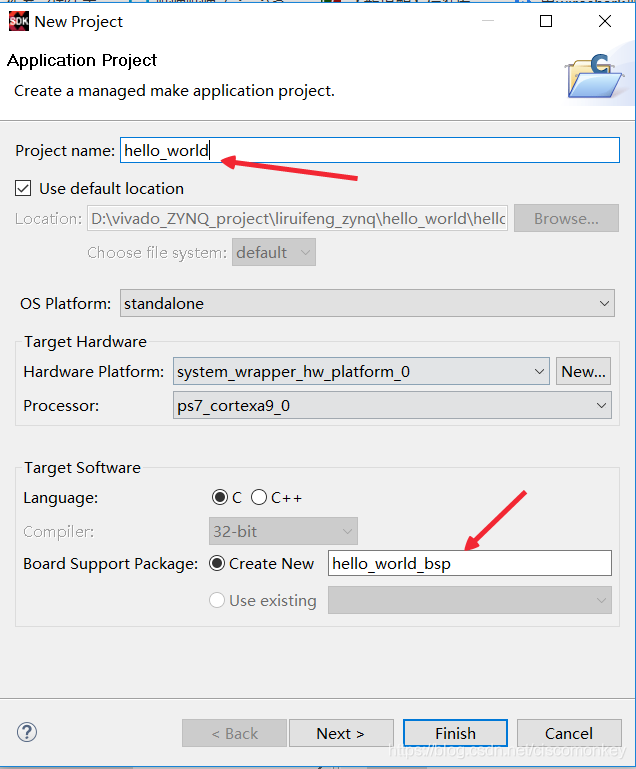

工程名字为hello_world,bsp包也默认叫做hello_world
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

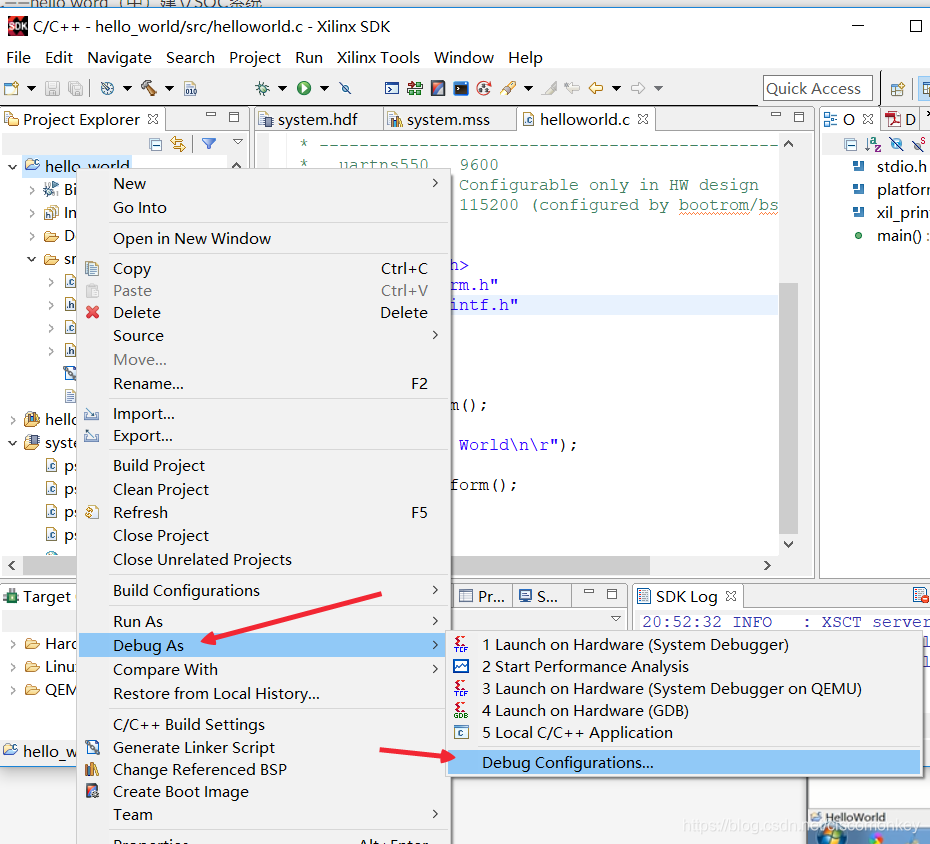

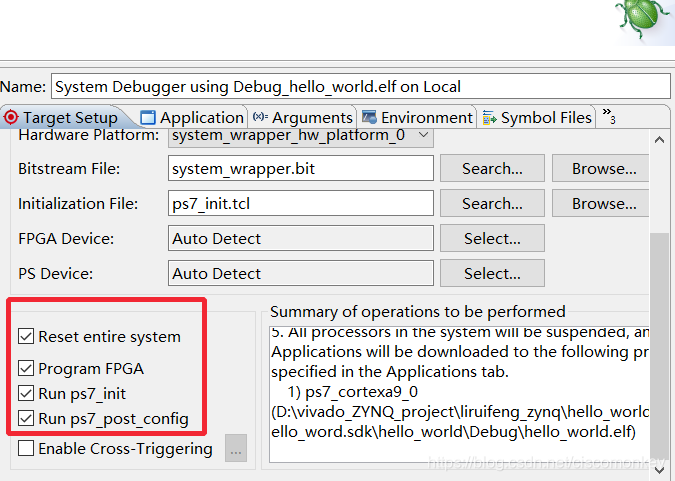

  • 开始调试
    在这里插入图片描述

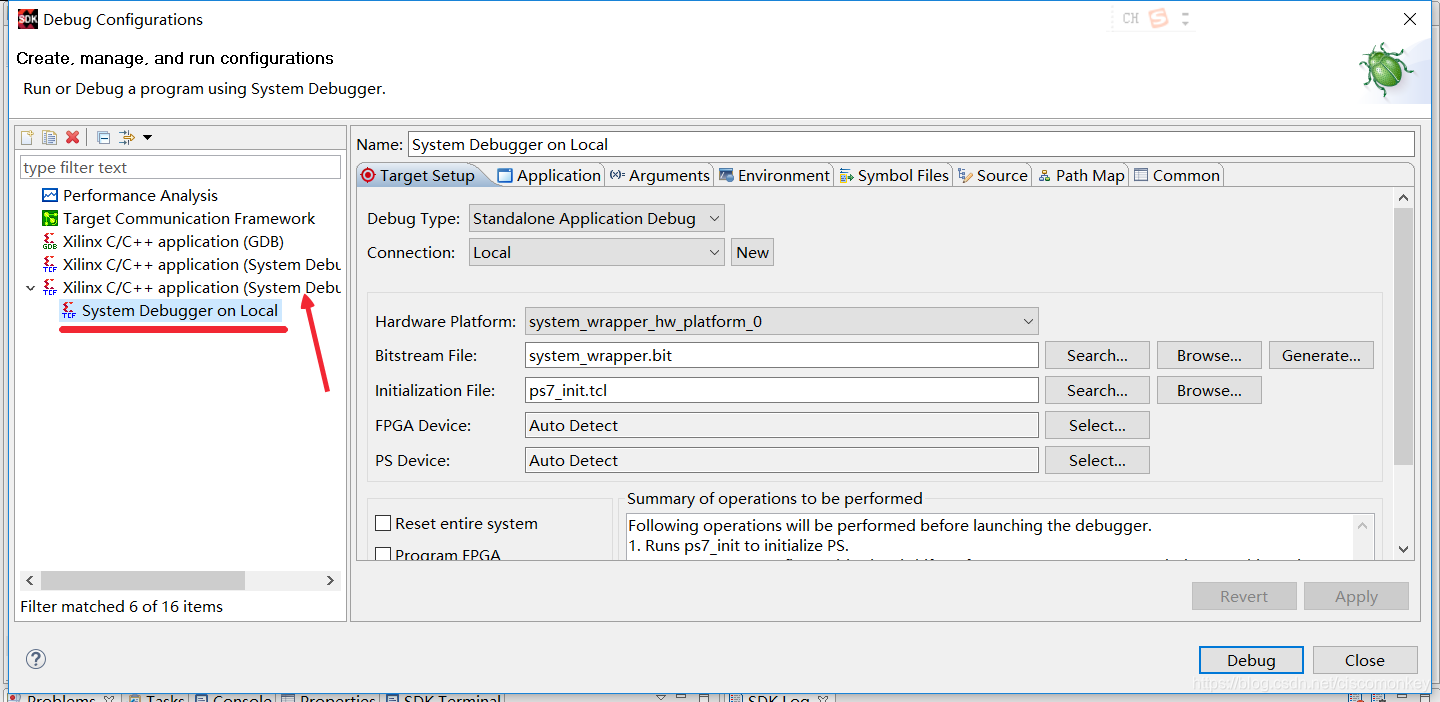

  • 选择最后一项
    注意只要连接了板子，生成bit后，才会正确的出现如下所示：
    在这里插入图片描述
    在这里插入图片描述

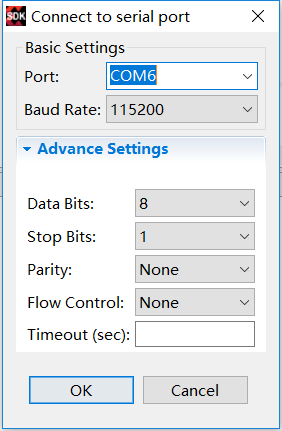

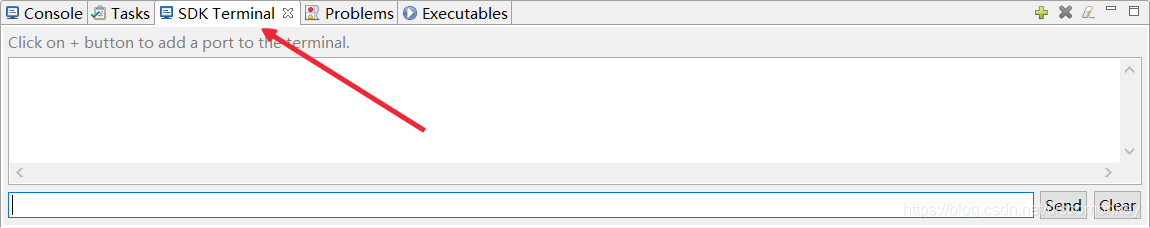

  • 添加SDK terminal的串口
    在这里插入图片描述
    在这里插入图片描述

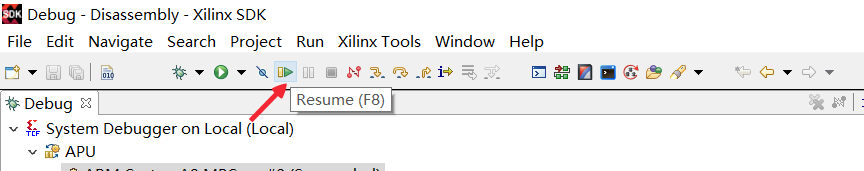

  • 点击resume（继续的意思）
    如果不正确的话，这个运行选项是灰色的
    在这里插入图片描述

总结
中间遇到的问题:
SDK的寄存器地址界面，有的地址是红色的，有可能是时钟没有与板子匹配。
一定要等下面的进度条跑完后，再操作。

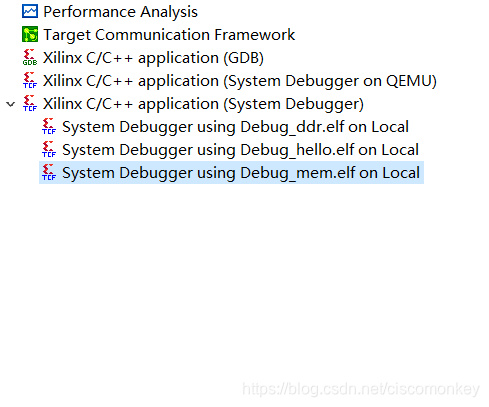

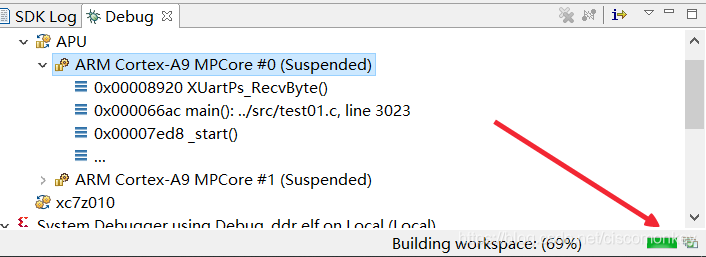

正确的应该有如下，debug_mem.elf而不是system debugger on local
在这里插入图片描述

在这里插入图片描述

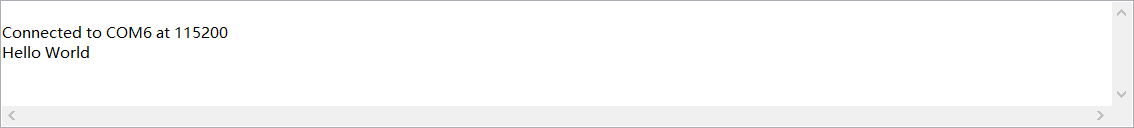

  • 实验结果
    在这里插入图片描述
编写程序，在屏幕输出“Hello,World!“的字符串
