ESP32蓝牙BLE连接米家温湿度计

文章目录

ESP32蓝牙BLE连接米家温湿度计

简介

最近在学习低功耗蓝牙BLE(Bluetooth Low Energy)，刚好手里有个米家蓝牙温湿度计连接一下，在网上搜索了下相关资料，结合ESP32的BLE的历程完成数据获取以及对温湿度解析的工作。

需要准备的东西

米家蓝牙温湿度计
BLE调试助手 or 谷雨蓝牙调试助手(小程序) or nRF Connect
ESP32开发环境

软件调试

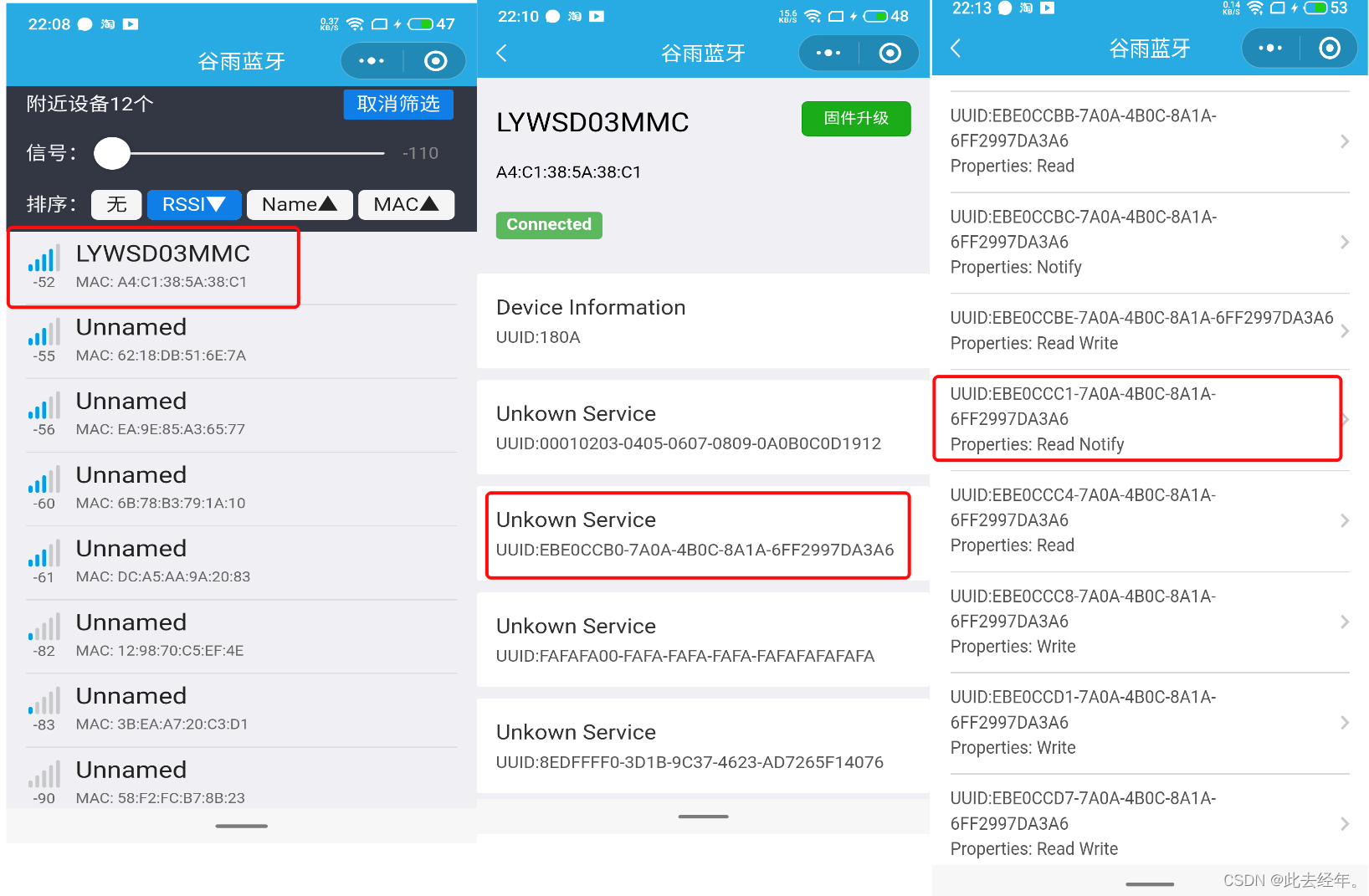

首先我们使用谷雨蓝牙调试助手，小程序版本搜索周边的蓝牙信号，找到名称为LWSD03MMC 的蓝牙
找到一个UUID为 EBE0CCB0打头 7DA3A6结尾的服务
在该服务下找到UUID为EBE0CCC1打头 7DA3A6结尾的属性权限是可读可通知

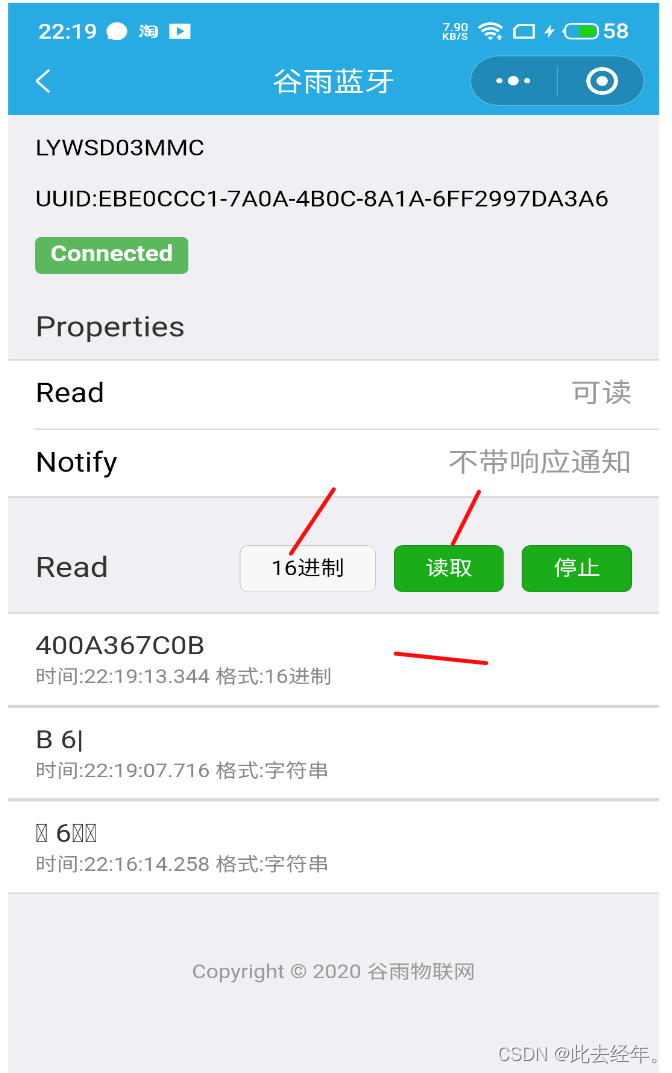

点击监听或者读取将字符选择为16进制等待监听一次数据

在这里插入图片描述

数据解析

我们收到的数据格式如下

440A357C0B

将其分开

0x44 0x0A 0x35 0x7C 0x0B

其中数据的格式是以大端模式存储的，即高位放低地址，高位放低地址所以0x44 0x0a表示的温度信息就是 0x0a44

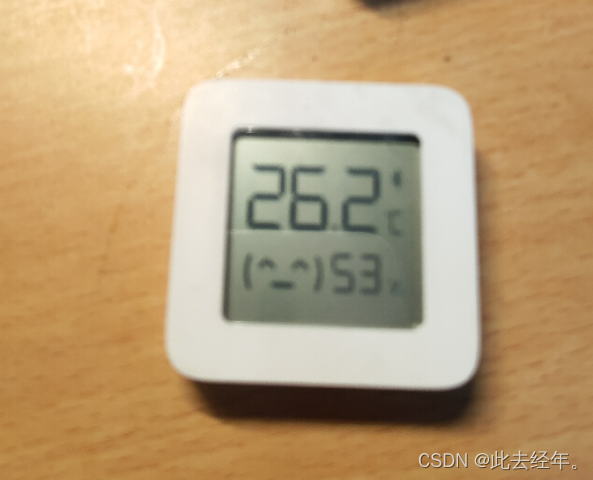

将其转换成10进制就是2628，对应的就是26.28℃，和表现的相差不大（更新时间的缘故），因此对于上面的数据我们可以对他进行解析

0x0a44->温度数据->2628(DEC)->26.28℃
0x35->湿度数据->53(DEC)->53%
0x0B7C->电压数据->2940(DEC)->2.94V

在这里插入图片描述

代码实现

经过上述的讲解我们已经可以简单的对数据进行解析，下面我们将要用ESP32的蓝牙gatt_client例程完成对蓝牙数据的解析,因为蓝牙温湿度计作为数据服务的提供者，所以是SERVER端，我们作为数据的接收者，所以是client的例程

修改查找的名称

在原本的例程中上电会扫描周围的额蓝牙设备，直到扫描到指定名称的蓝牙设备才会停止，所以我们需要修改设备名称为LYWSD03MMC

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

修改需要连接的服务和属性

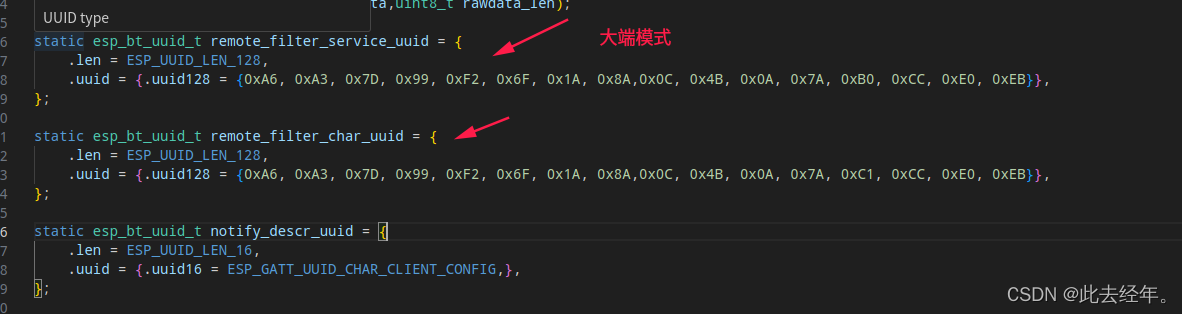

在代码中是对BLE的属性做了过滤，这里我们填写上面调试得到的蓝牙UUID，注意这里是大端模式，所以上面的EB打头A6结尾就要变成A6打头EB结尾

在这里插入图片描述

添加解析数据的代码

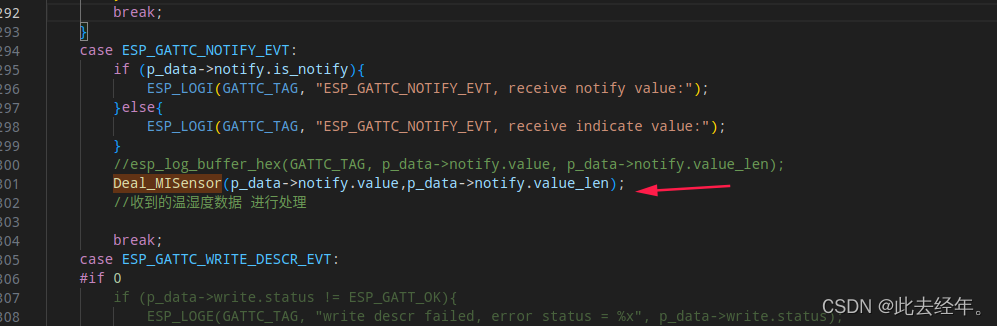

我们在NOTIFY_EVT时间的处理中添加得到的notify信息，传入参数为收到的通知的值以及数据的长度

在这里插入图片描述

解析函数

解析函数如下所示，我们定义了一个数组，复制了传进来的数据，然后根据上面讲的大端模式，组成16位温度数据 8位湿度数据，16为电压数据解析让然后打印

//定义的存储数据的结构体
struct MI_SENSOR_DATA_t
{
    float temperature;
    uint8_t huminity;
    float batVoltage;
};

struct MI_SENSOR_DATA_t Mi_Sensor_data;


static void Deal_MISensor(uint8_t *rawdata,uint8_t rawdata_len)
{
    uint8_t rawdata_len_copy = rawdata_len;
    uint8_t rawdata_copy[rawdata_len_copy+2];

    uint16_t temp=0;

    memcpy(rawdata_copy, rawdata, rawdata_len_copy);
    ESP_LOGI(GATTC_My_TAG,"REC data len:%d ",rawdata_len_copy);
    esp_log_buffer_hex(GATTC_My_TAG, (unsigned char *)rawdata_copy, rawdata_len_copy);
    /*42 0a 3f 2a 0b*/
    /*0x0a42 ->温度 0x3f->湿度 0x0b2a 电量*/
    //获取温度
    temp = rawdata_copy[1];
    temp = (temp << 8)+rawdata_copy[0];
    Mi_Sensor_data.temperature=temp/100.0;
    //获取湿度
    temp &= 0x00;
    temp = rawdata_copy[2];
    Mi_Sensor_data.huminity = temp;

    //获取电池电量
    temp &= 0x00;
    temp = rawdata_copy[4];
    temp = (temp << 8)+rawdata_copy[3];
    Mi_Sensor_data.batVoltage = temp/1000.0;

    ESP_LOGI(GATTC_My_TAG,"温度:%.2f C 湿度：%d 电量：%.3f V \r\n",
            Mi_Sensor_data.temperature,
            Mi_Sensor_data.huminity,
            Mi_Sensor_data.batVoltage);
}

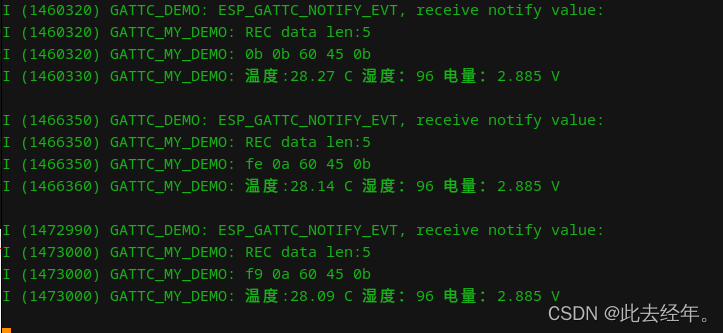

上电演示

在这里插入图片描述

提示

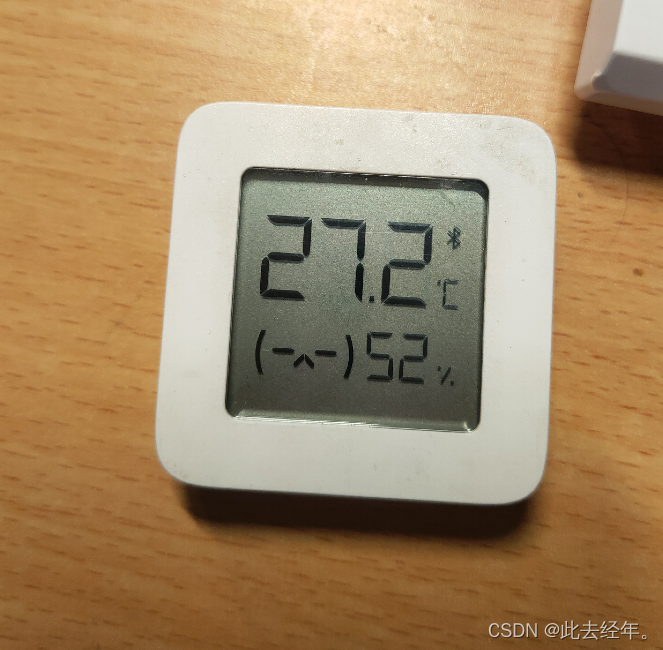

运行了一会儿，10分钟左右，发现电压从2.929掉到了2.885 掉电还是挺快的如果我们更新时间比较快的话是比较耗电的，这也就是说为什么手机端的数据一个小时更新一次的原因，因此我们可以不再noitify属性，而是主动去read属性或者设备只在需要的时候去搜索连接 notify然后断掉，具体到的玩法后续再开发
在这里插入图片描述
