ESP32C3通过点灯科技接入米家，用小爱同学控制灯的开关

已于 2025-03-04 22:24:01 修改
阅读量1.6k 收藏 32
点赞数 35
分类专栏： 硬件设计 教程类 文章标签： 科技 点灯科技 米家 ESP32接入米家
于 2025-03-04 21:32:20 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/chkbxz/article/details/146026600
版权

手上有一块ESP32C3的板子空闲，想试试能不能做个小灯，接入HA或者米家，最终实现用小爱同学来控制灯的开关。实际操作过程中发现，米家设备可以接入HA，但是HA设备无法接入米家。所以选择了ESP32C3直接接入米家的方案，并最终实现用小爱同学控制。

在这里插入图片描述
视频可参考我在B站发布的：ESP32C3快速接入米家

注册点灯科技

通过下载点灯科技app进行注册。点灯科技官网：https://www.diandeng.tech/home

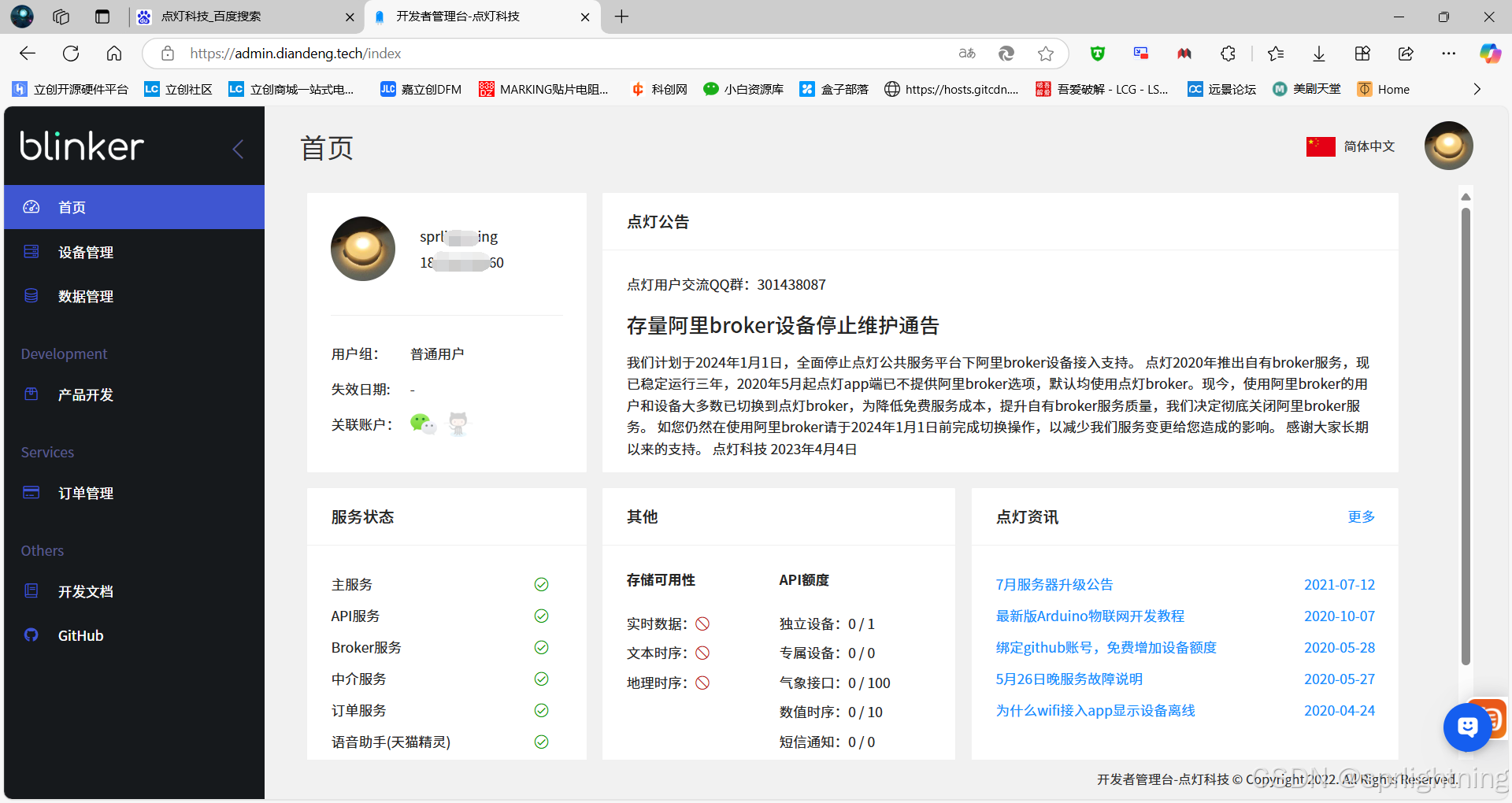

管理台

管理台为：https://admin.diandeng.tech/index
在这里插入图片描述

开发文档

开发文档详见：https://diandeng.tech/doc

APP&SDK下载

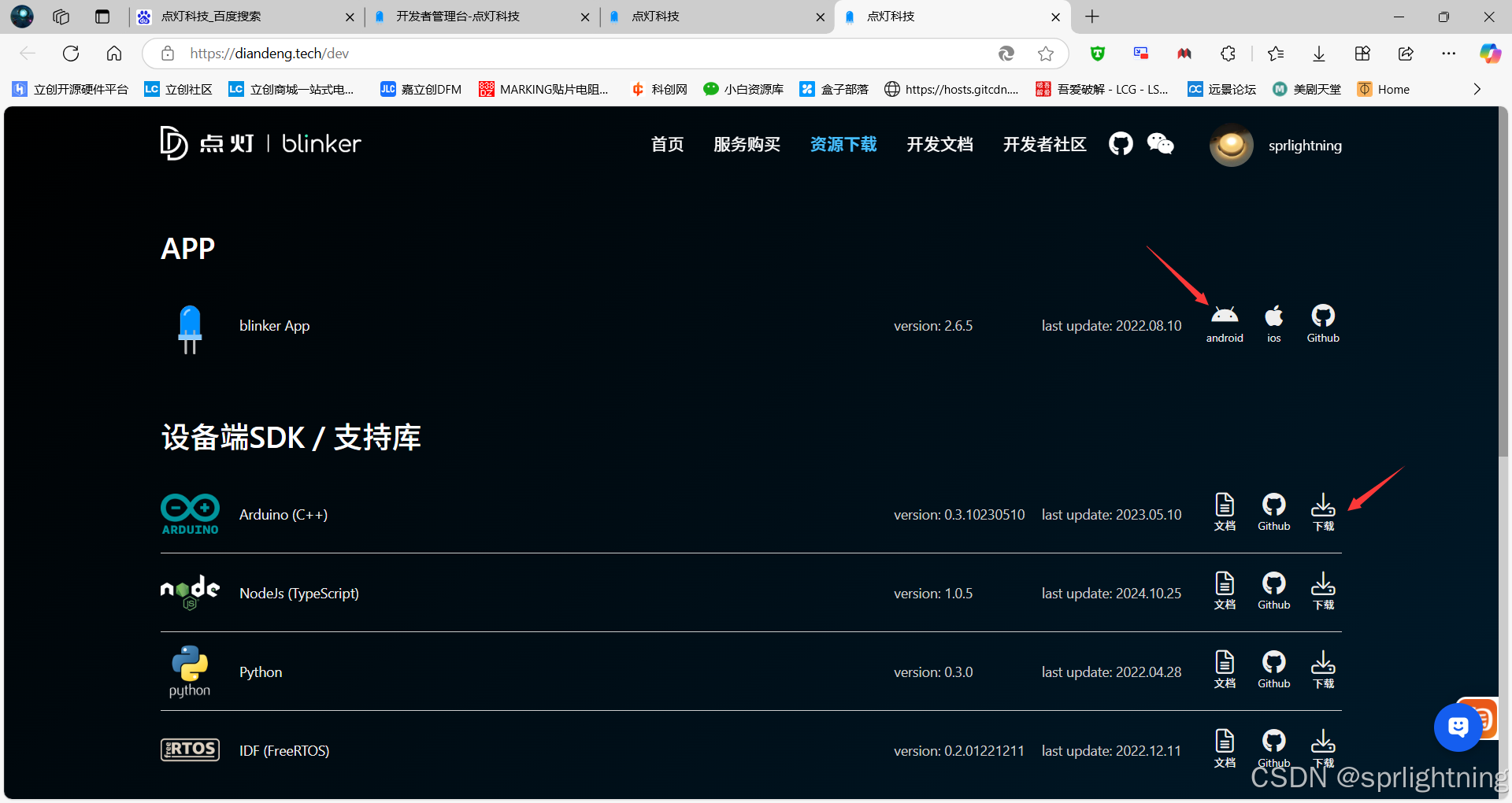

APP和开发SDK下载地址：https://diandeng.tech/dev

下载安装app，下载Arduino SDK。
在这里插入图片描述

安装SDK

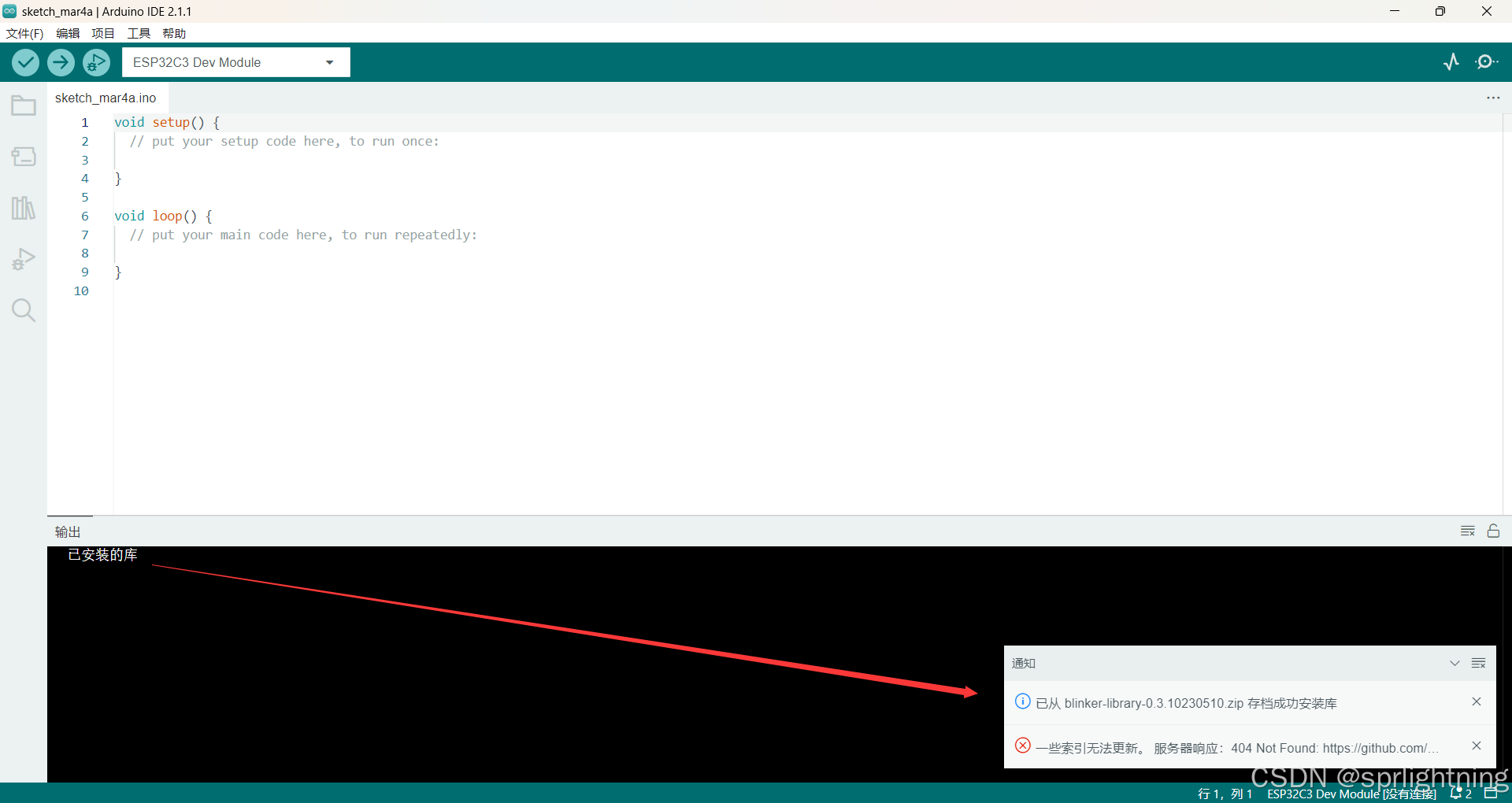

Arduino导入安装刚刚下载的ZIP库（点灯科技SDK）
在这里插入图片描述

安装App

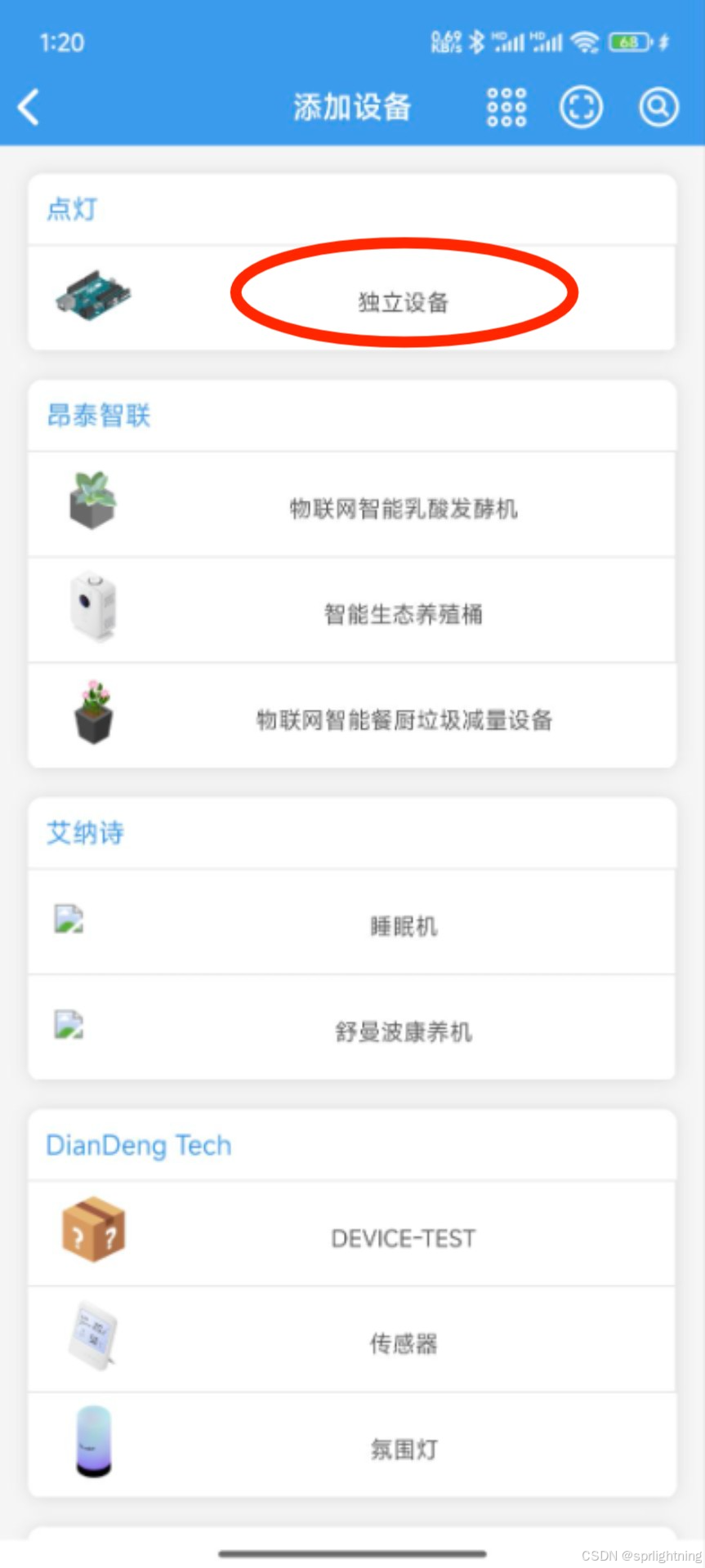

添加独立设备，似乎一个账号只能添加一个。。。
在这里插入图片描述
在这里插入图片描述

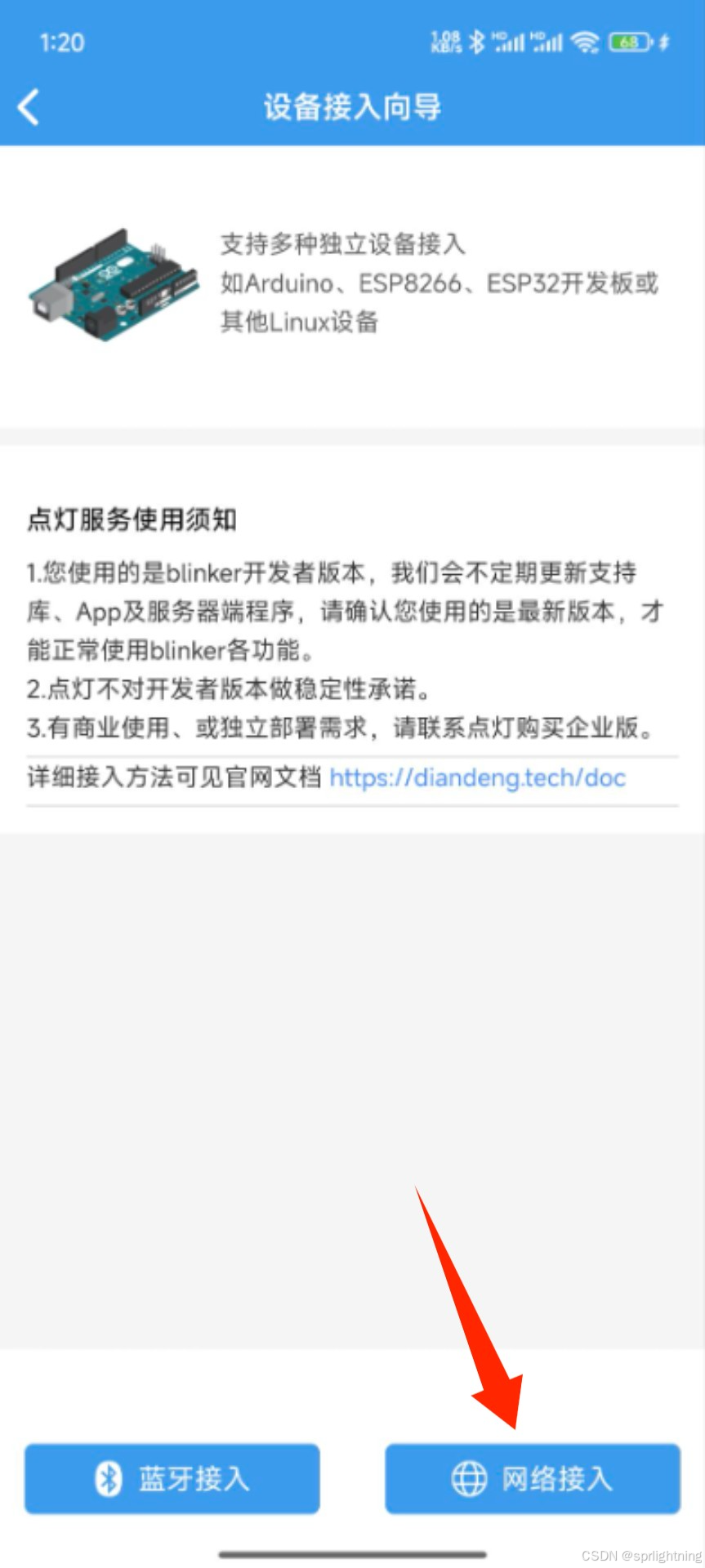

注意这里要选网络接入，不建议使用蓝牙方式。（后面会发现，官方例程接入米家使用了WiFi头文件）

获取独立设备Secret Key

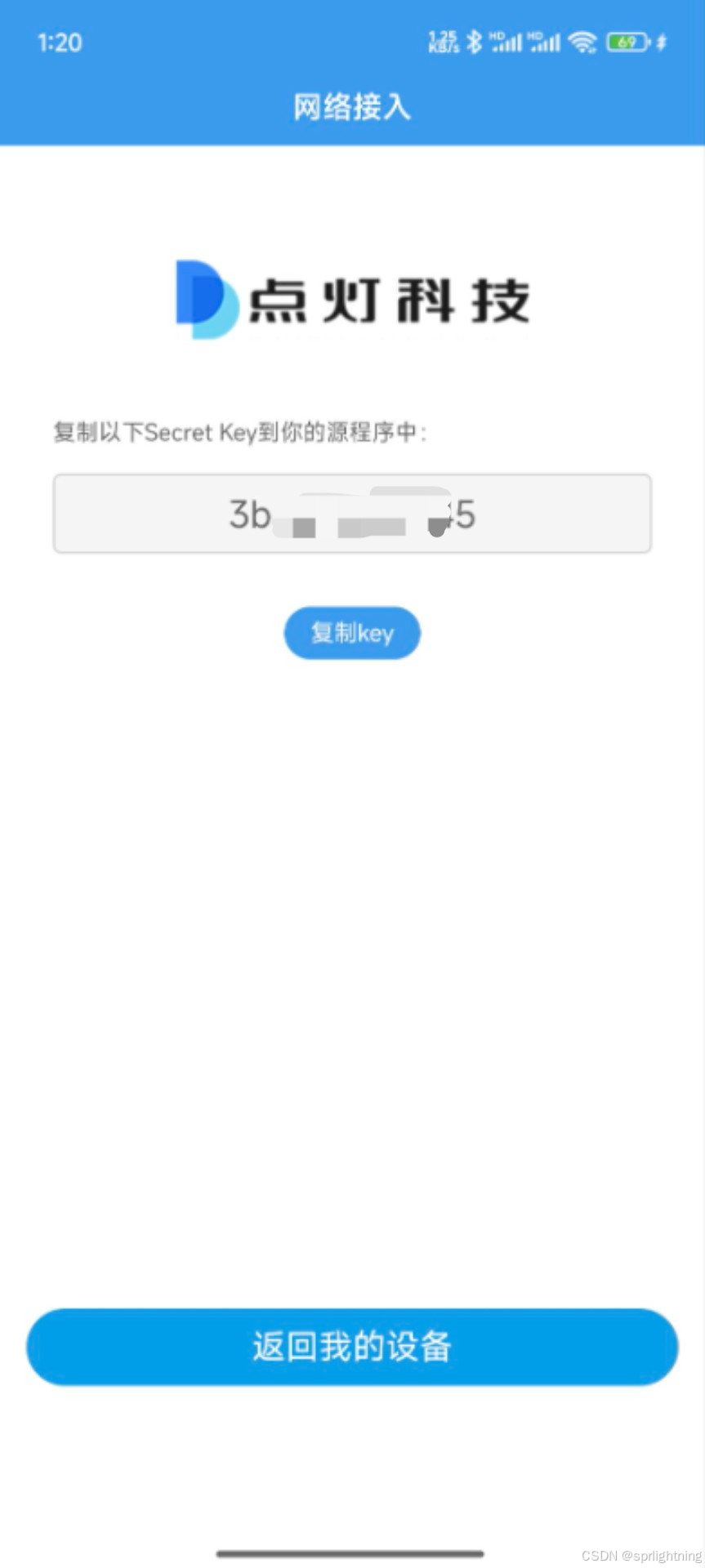

上一步点击网络方式，设备便创建好了，会生成Secret Key，也就是密钥，需要写到程序里的。
在这里插入图片描述

管理设备

在这里插入图片描述

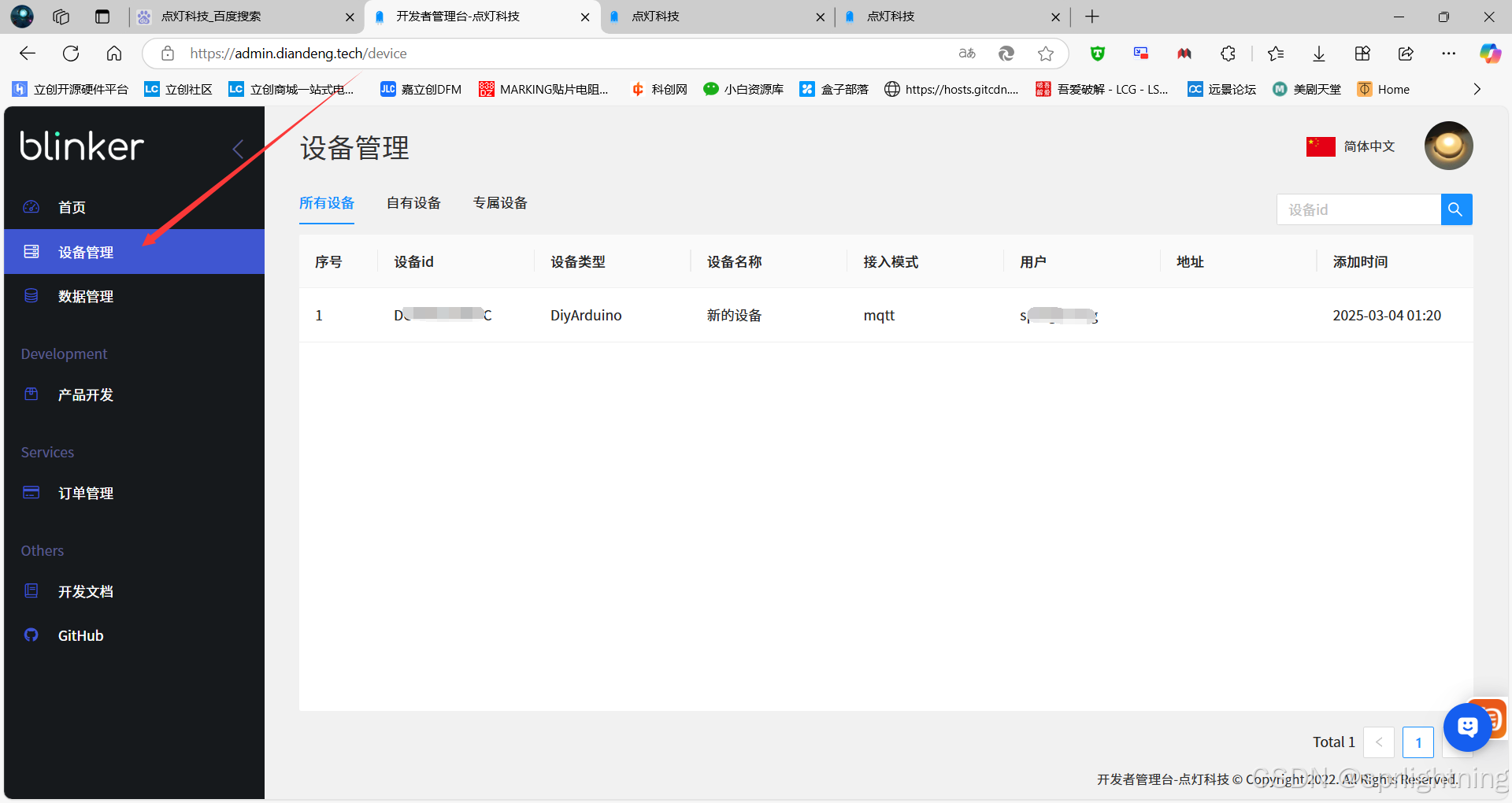

去官网登录管理台，进入设备管理。可看见设备id、设备类型、设备名称、接入模式、用户等信息。
在这里插入图片描述

载入示例

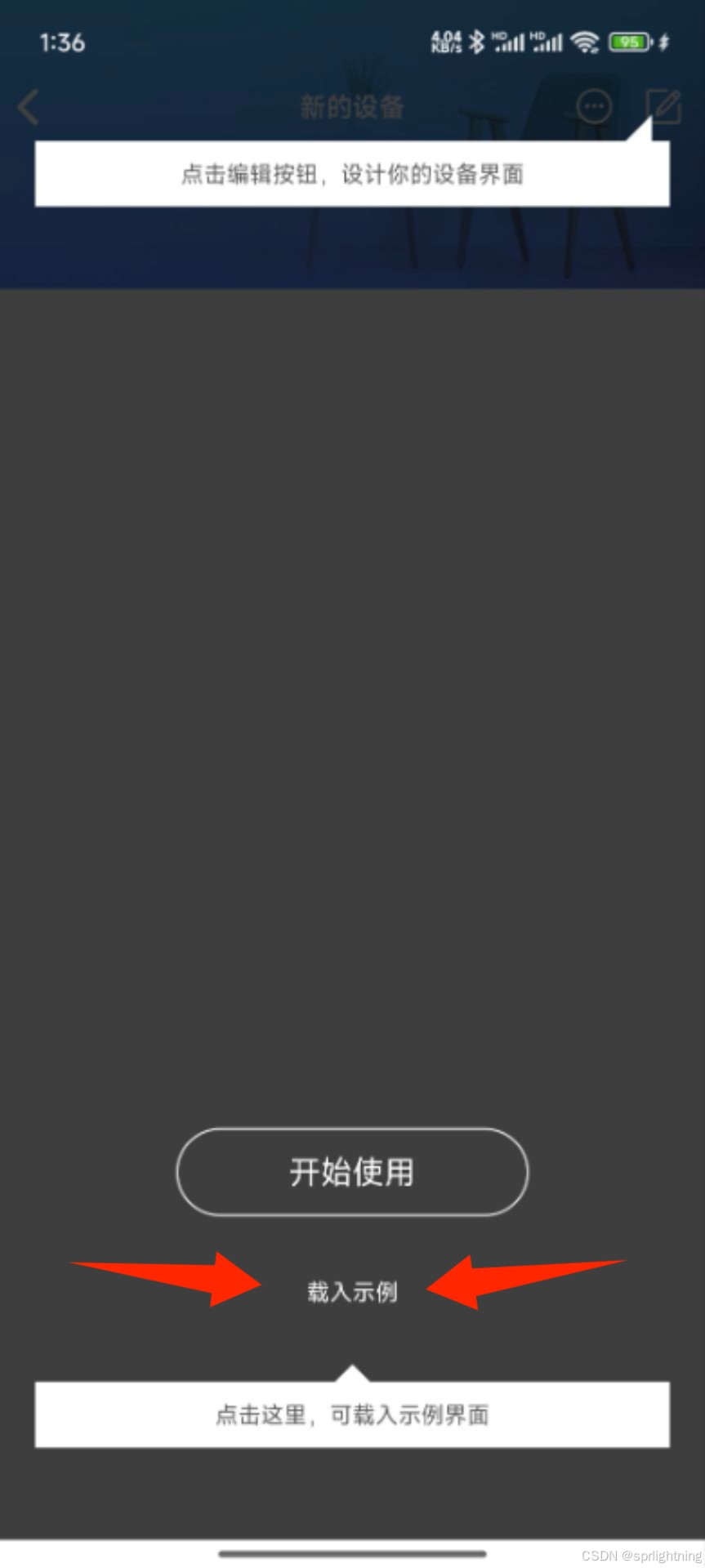

更多信息在App修改，点击刚刚新建的设备，会弹出设置向导，点击下方载入示例。
在这里插入图片描述

修改属性

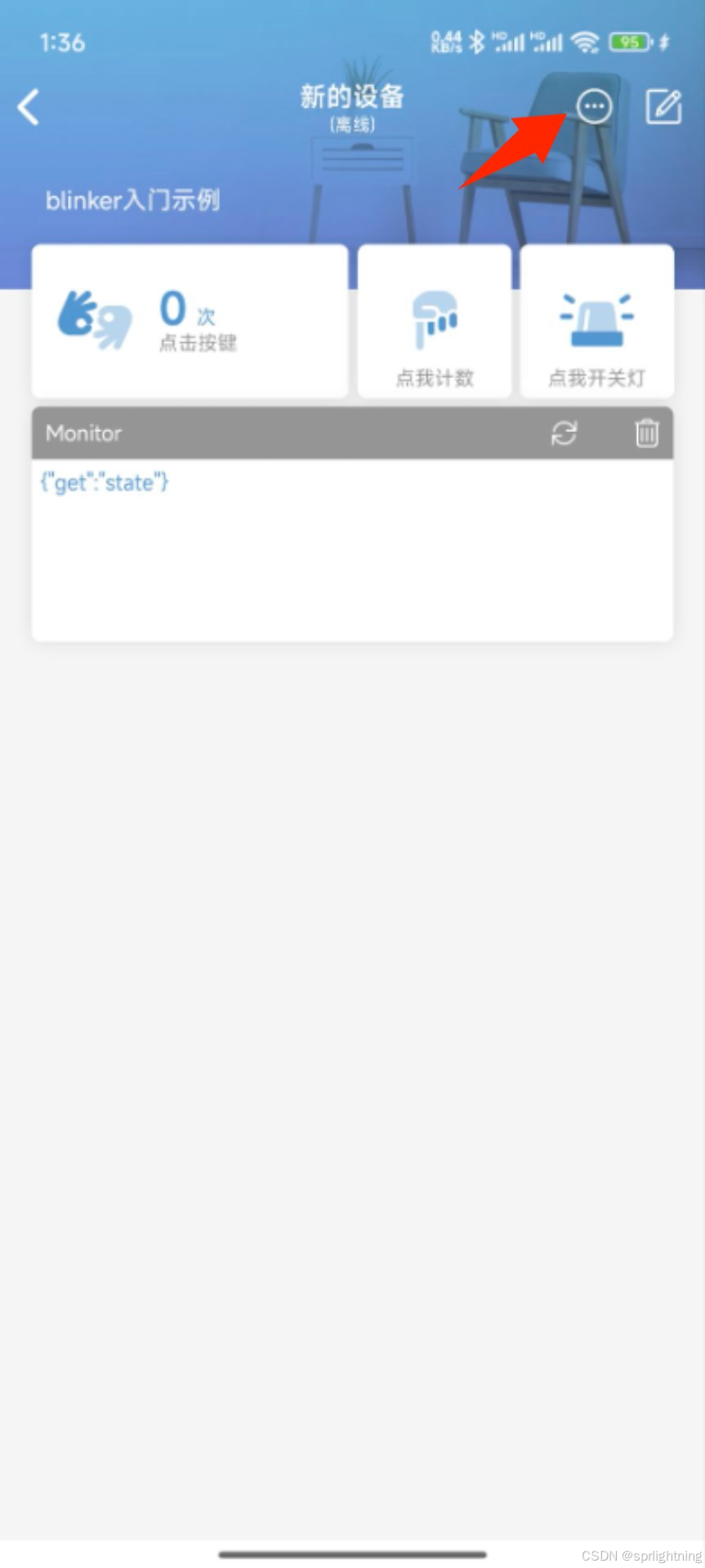

默认示例如下，可点击右上角三个点修改属性：
在这里插入图片描述

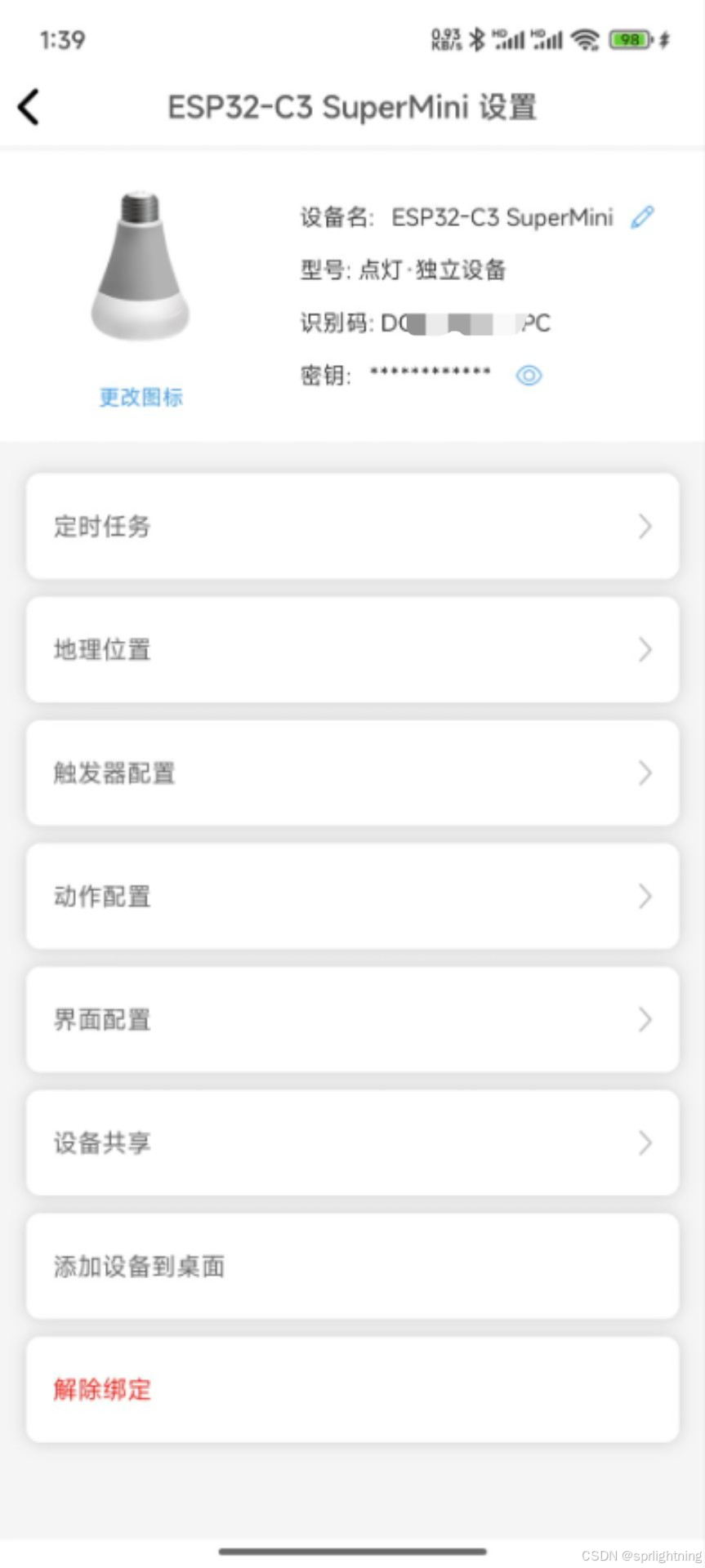

改好了如下，可修改设备名称，可看见设备类型、识别码、密钥（Seccret Key）。其中设备名称会出现在米家其它平台的列表中，可以取个更实际的名称，比如卧室灯。
在这里插入图片描述

编辑并上传示例程序

开发板属性

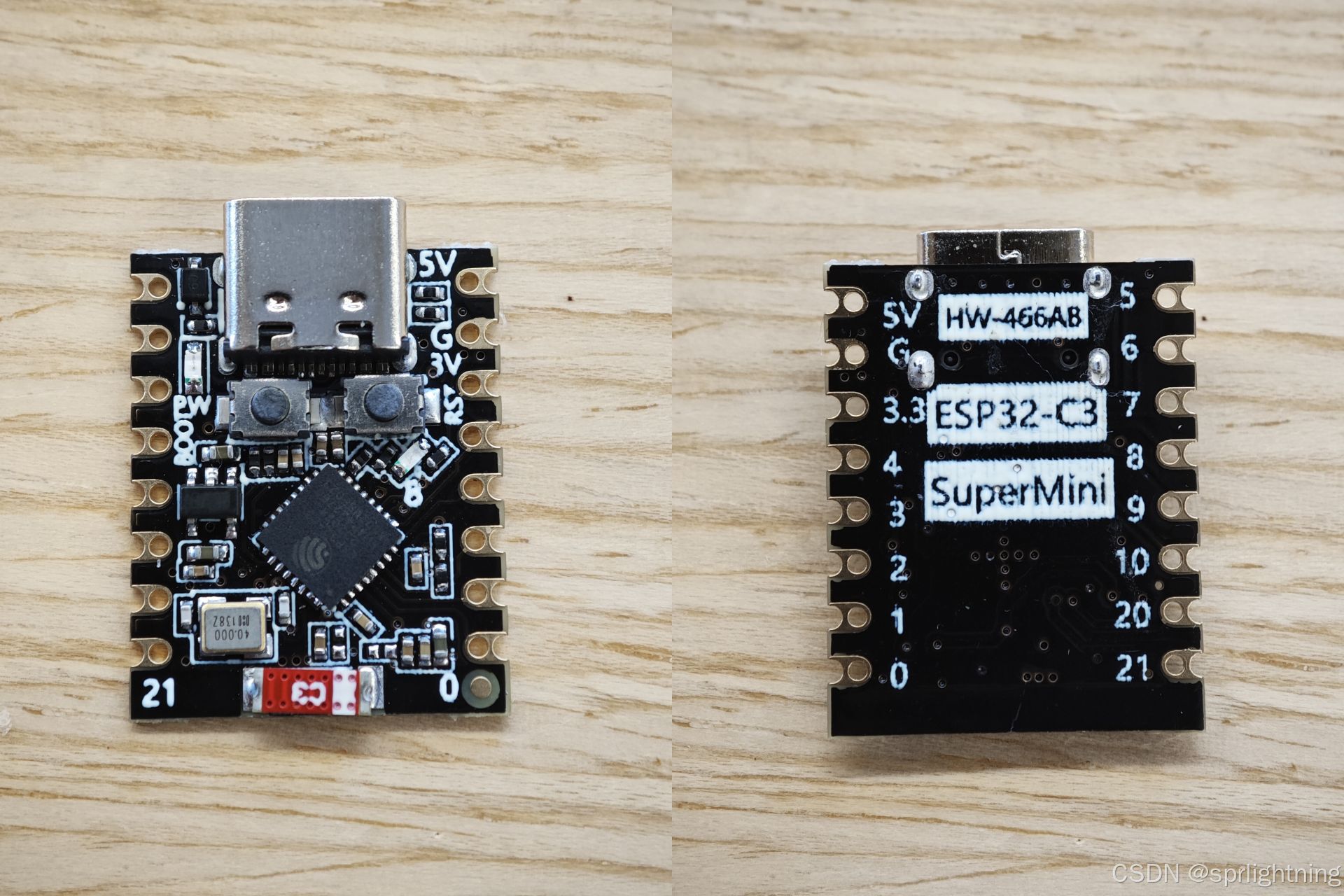

管脚

在这里插入图片描述

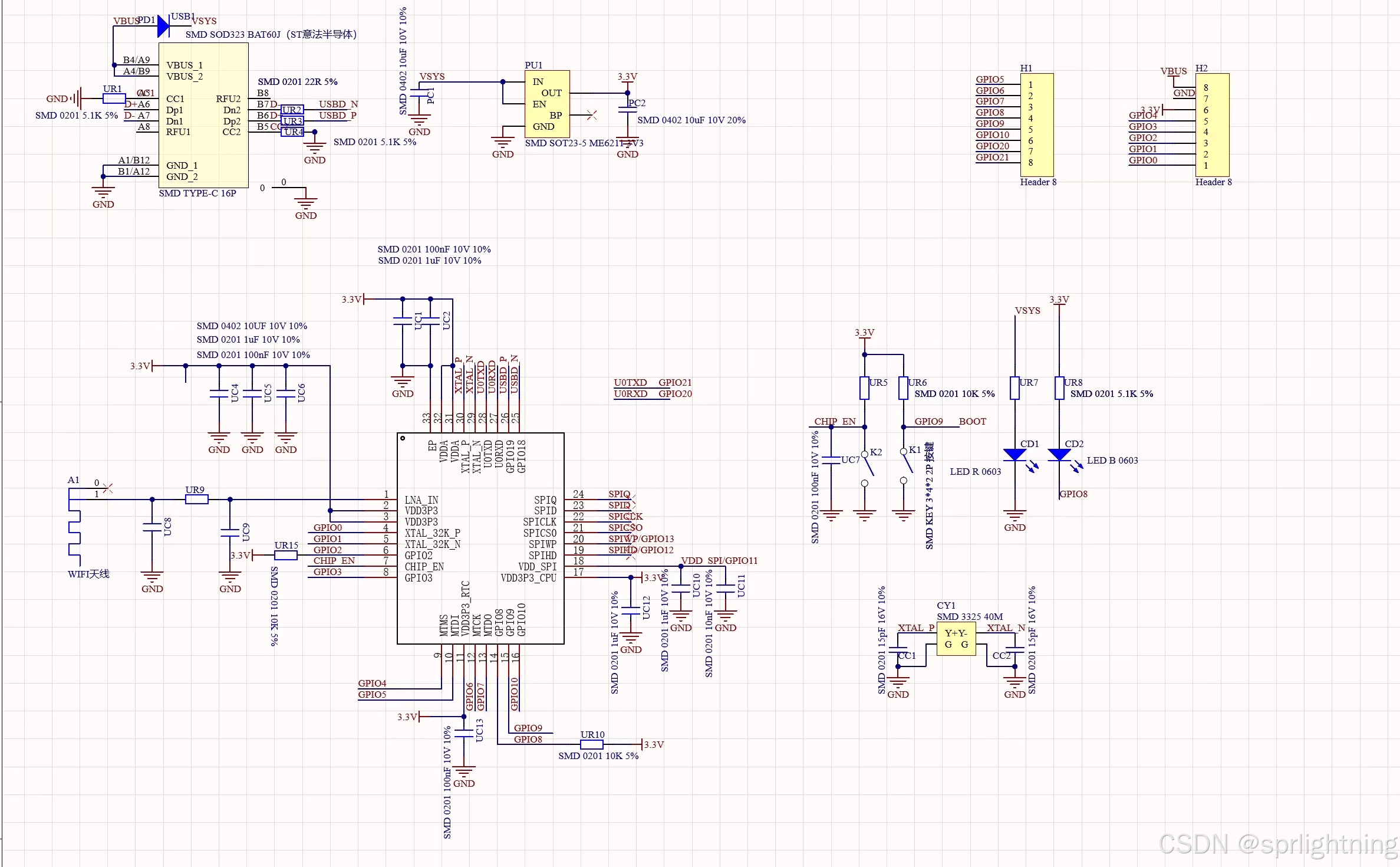

原理图

在这里插入图片描述

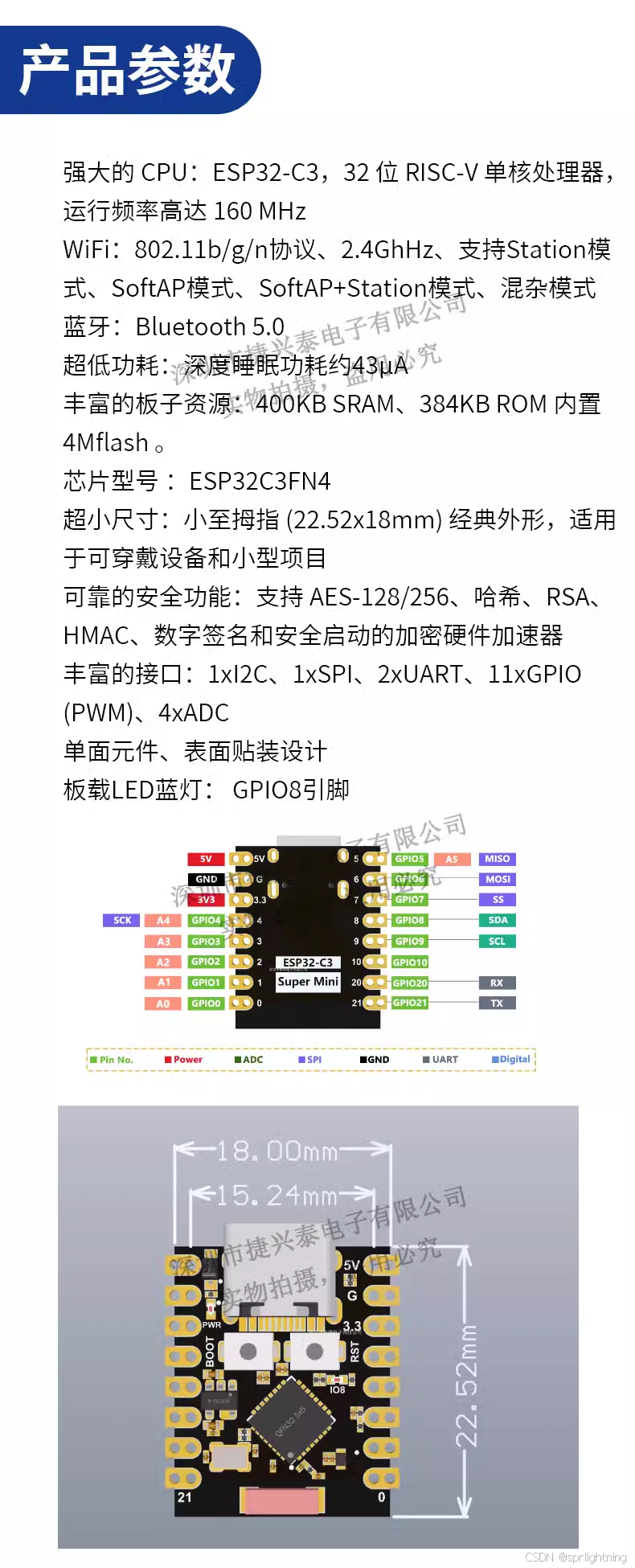

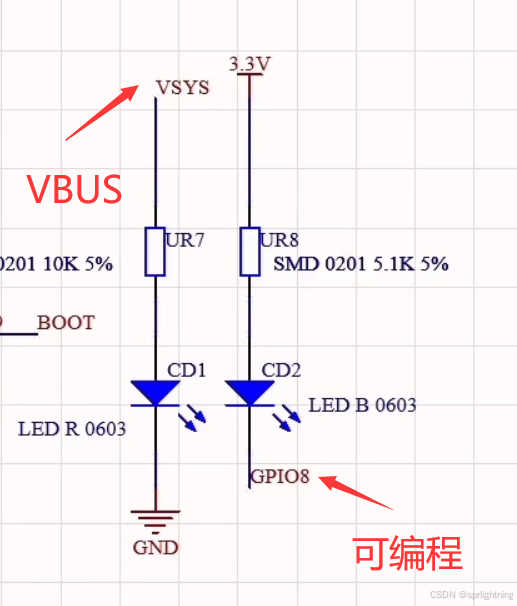

从原理图可看出，板载LED有两个，其中有一个LED R接了VSYS（VBUS后端）和GND了，是指示灯；而另一个LED可用GPIO8控制，所以需要的是LED B，低电平亮，高电平灭。

LED B可暂时放在点灯科技例程里当作灯泡来模拟。
在这里插入图片描述

编辑示例程序并上传

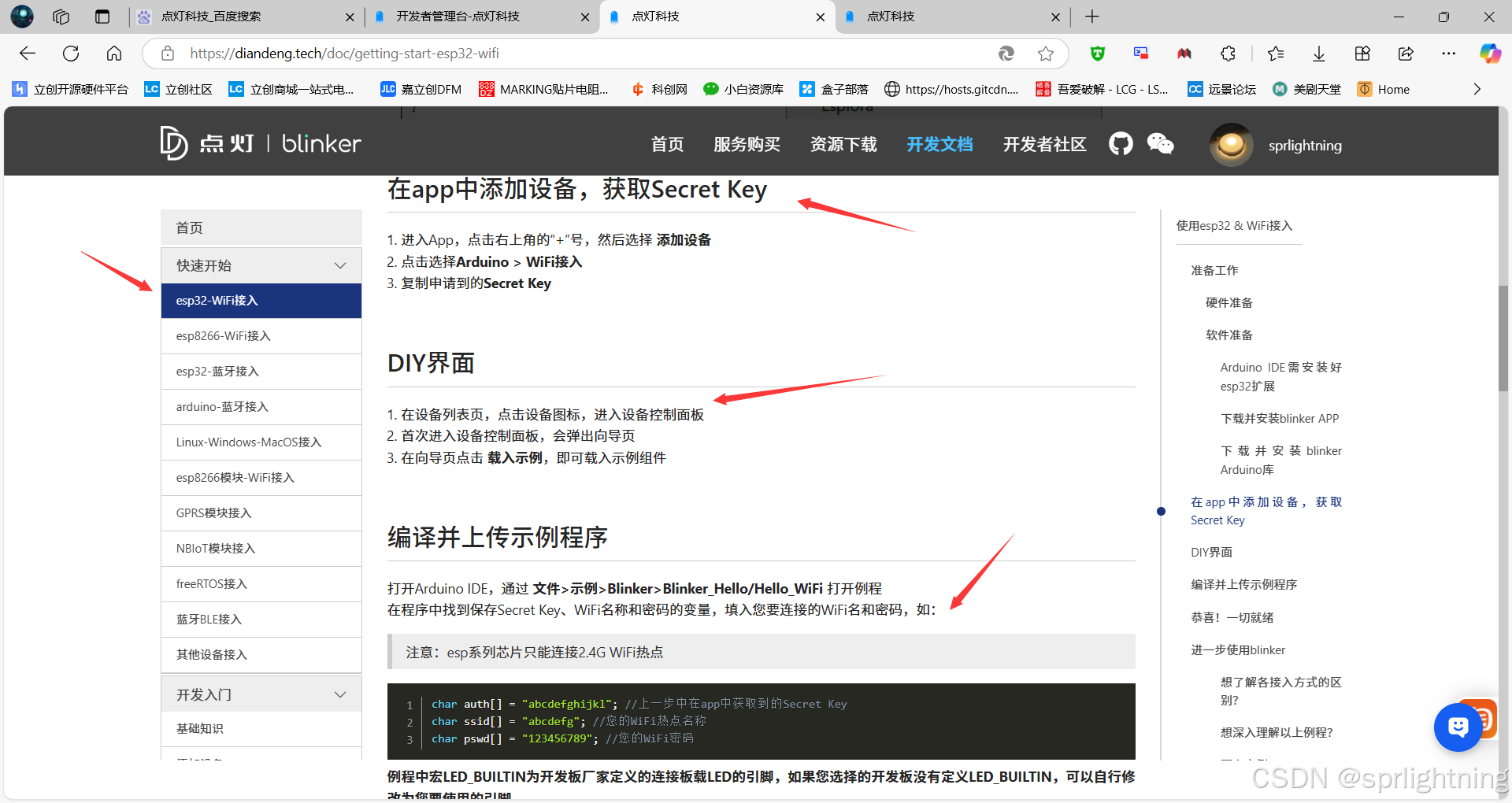

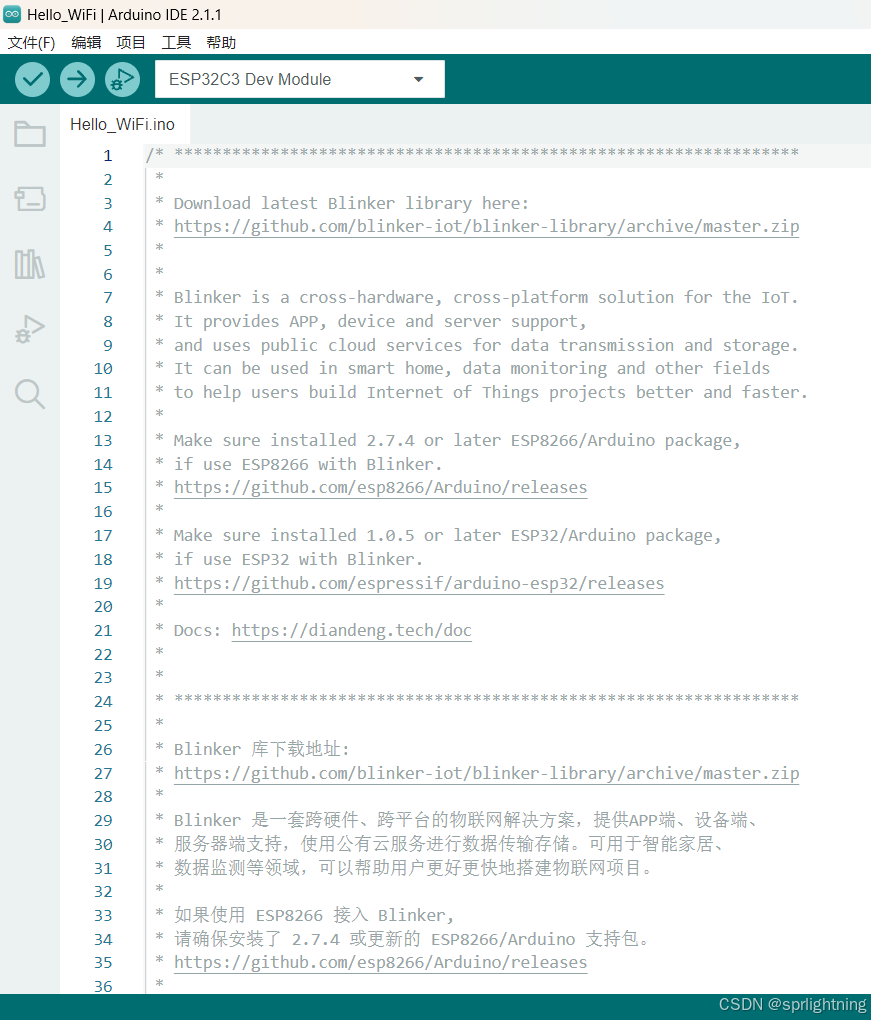

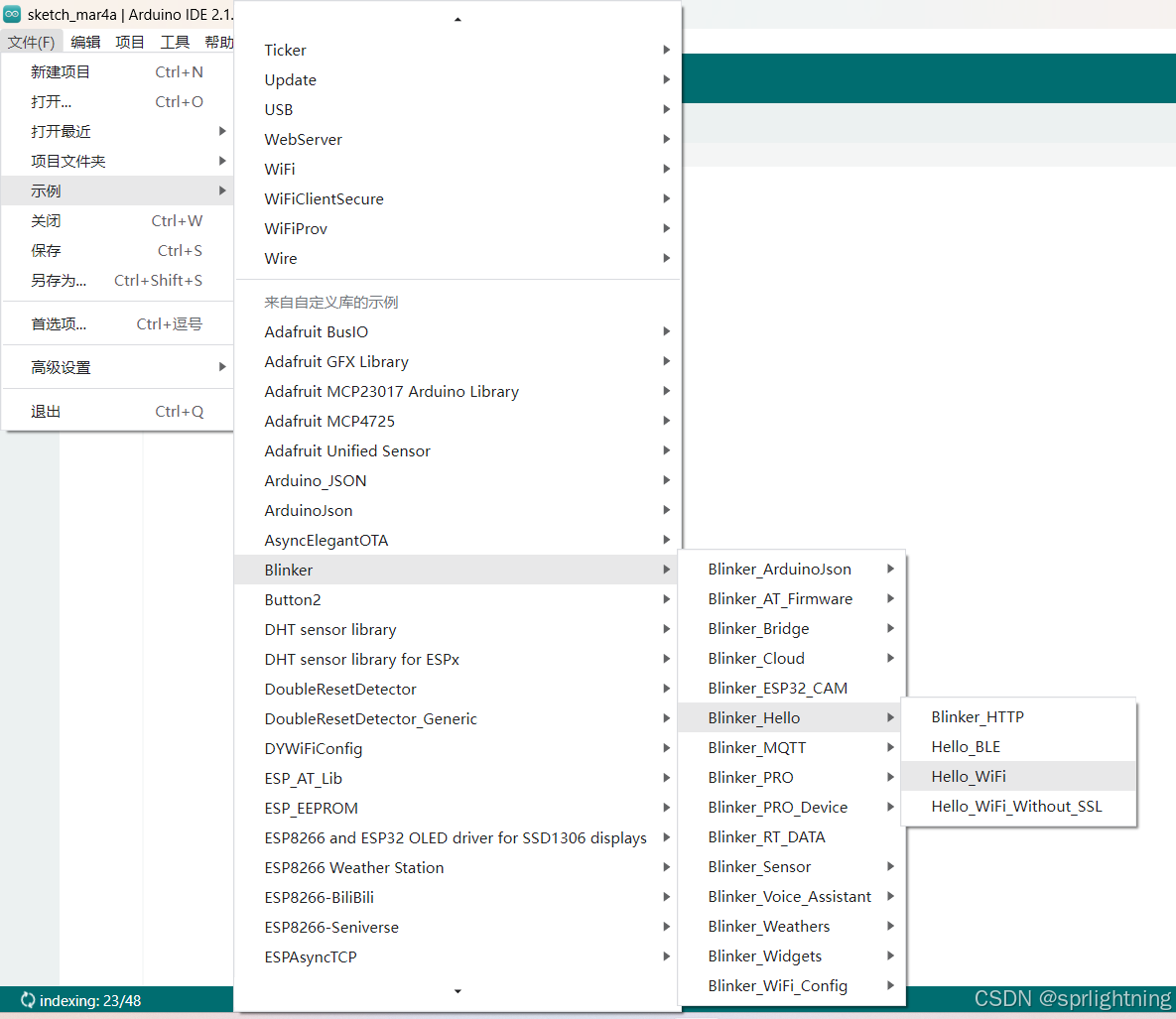

从文件——示例——Blinker——Blinker_Hello——Hello_WiFi载入示例程序，修改WiFi和LED信息（注意另存为以后再修改信息）[1]。
在这里插入图片描述
在这里插入图片描述

修改例程并编译

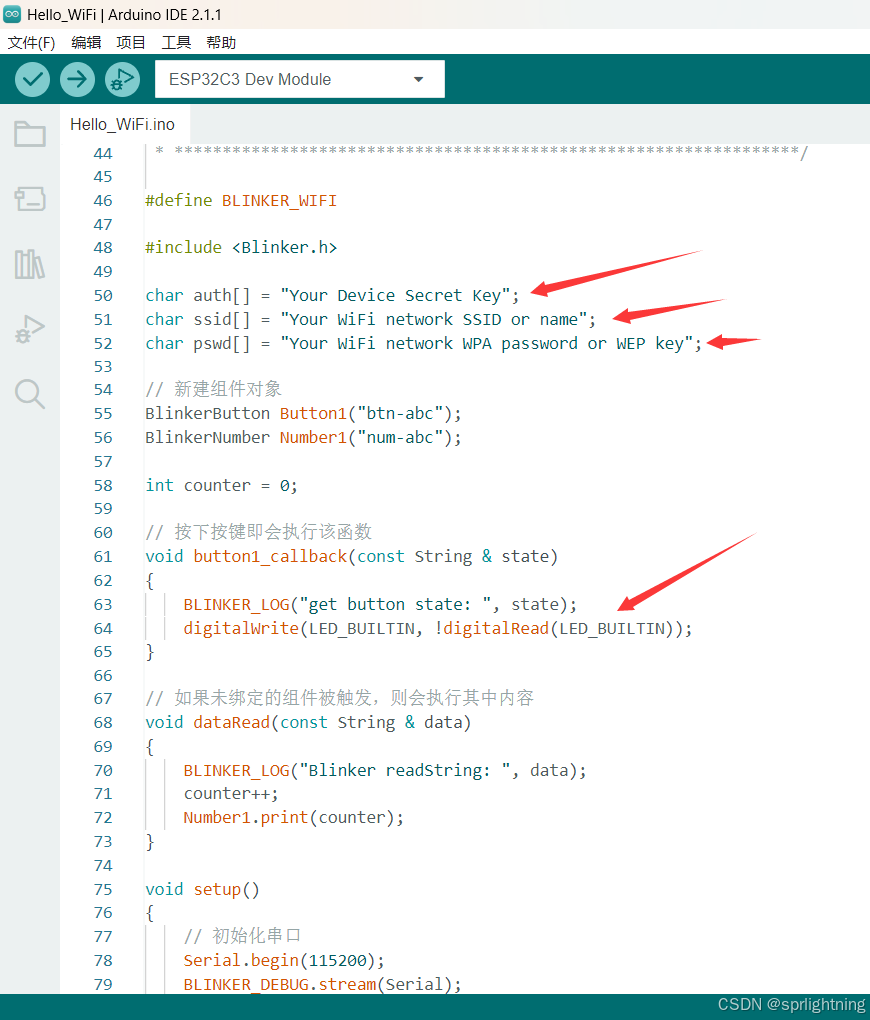

要修改的地方如下，密钥、WiFi名称和密码，以及LED位置：
在这里插入图片描述

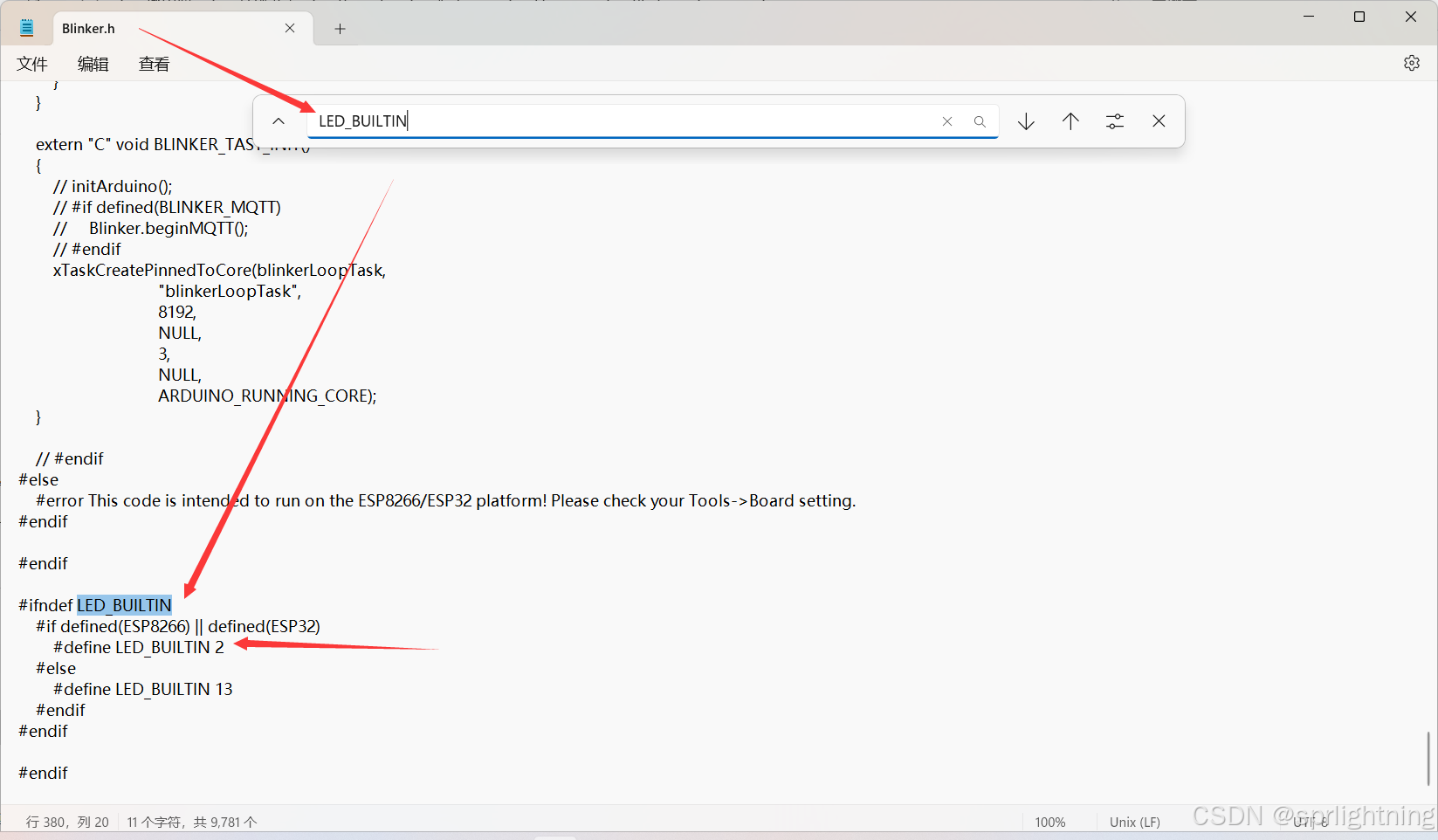

可以看出来例程的LED为LED_BUILTIN，在头文件Blinker.h里面，查询可知他定义的是GPIO2，然而我这个是GPIO8，所以要改改例程。
在这里插入图片描述

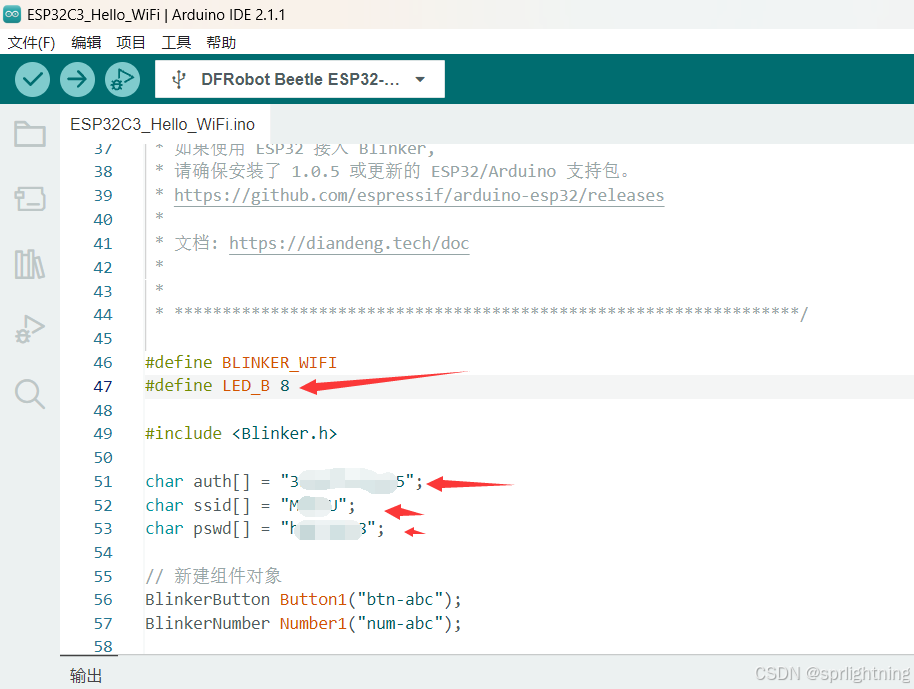

修改好是这样：
在这里插入图片描述

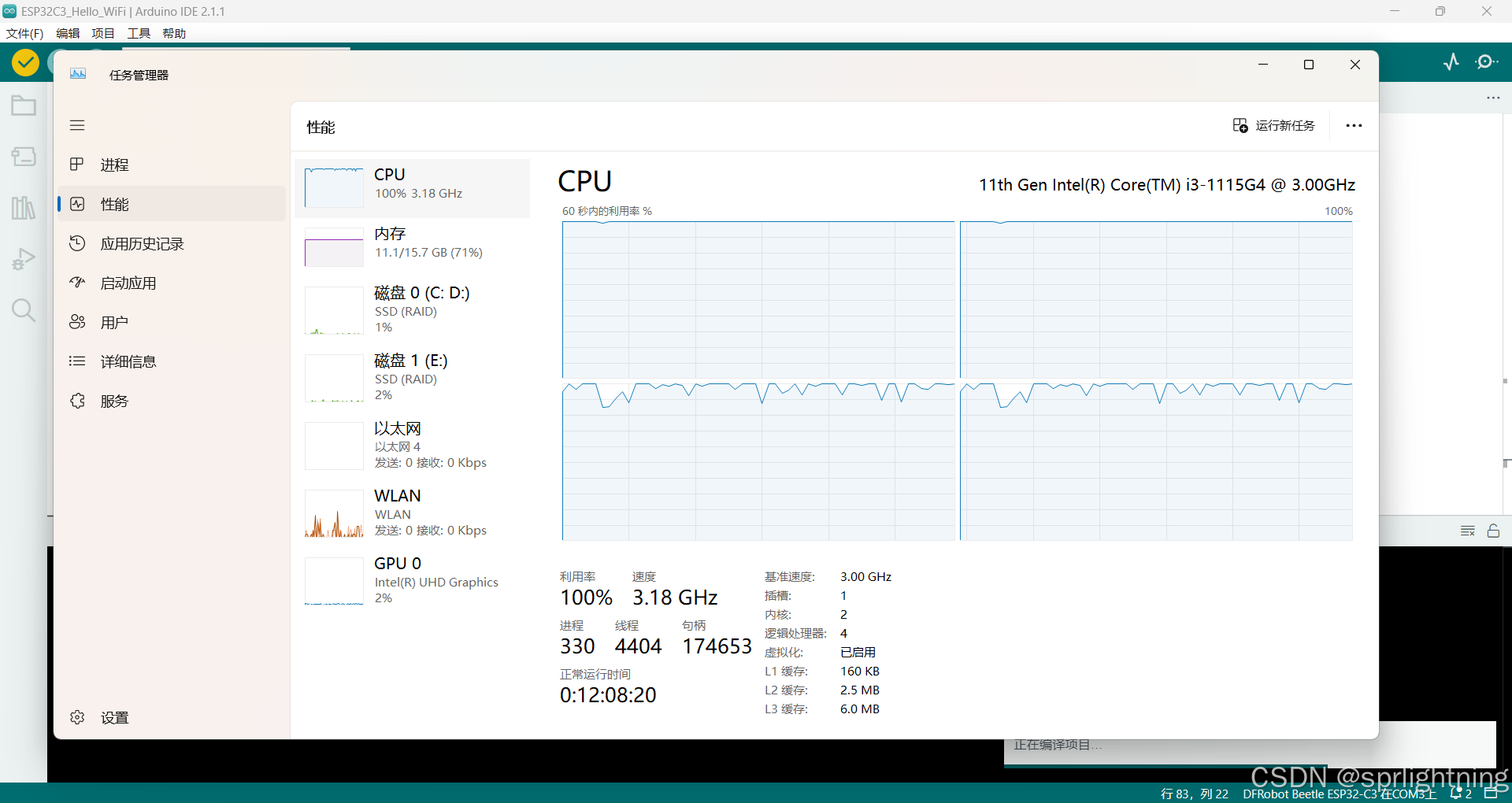

第一次编译的时候电脑CPU比较吃力
在这里插入图片描述

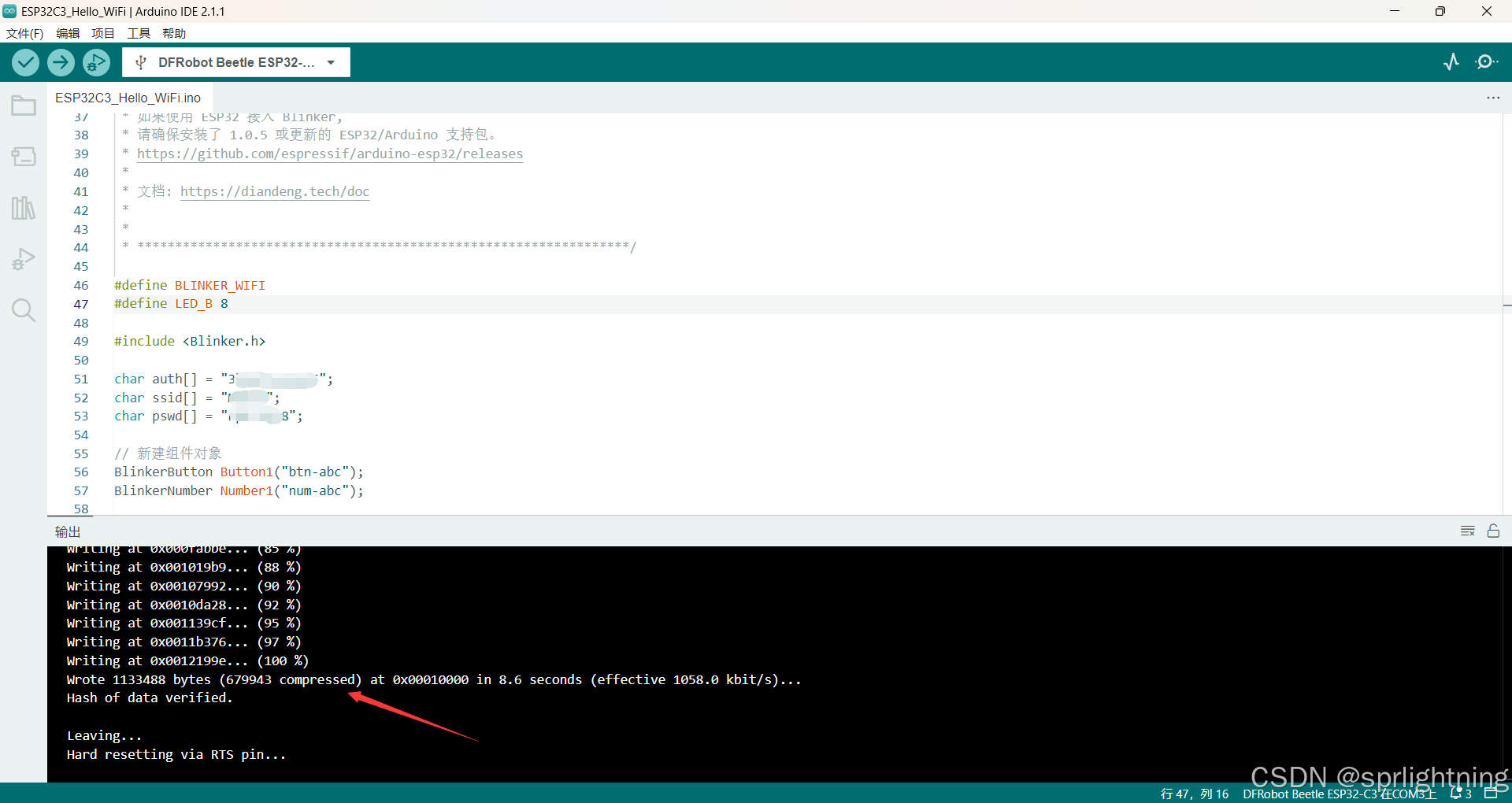

上传程序

在这里插入图片描述

测试

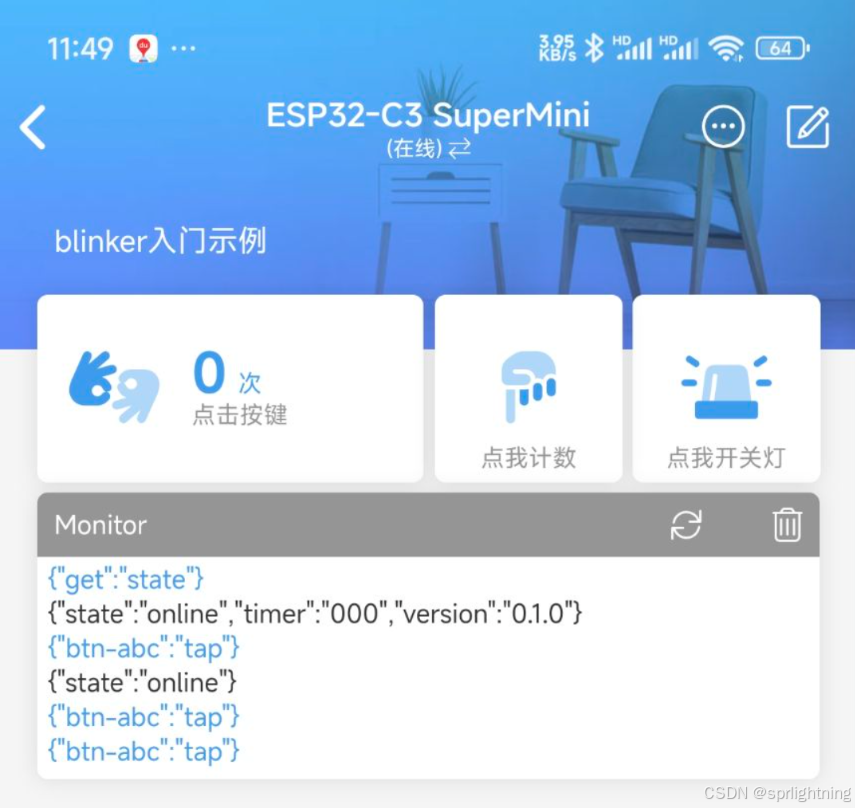

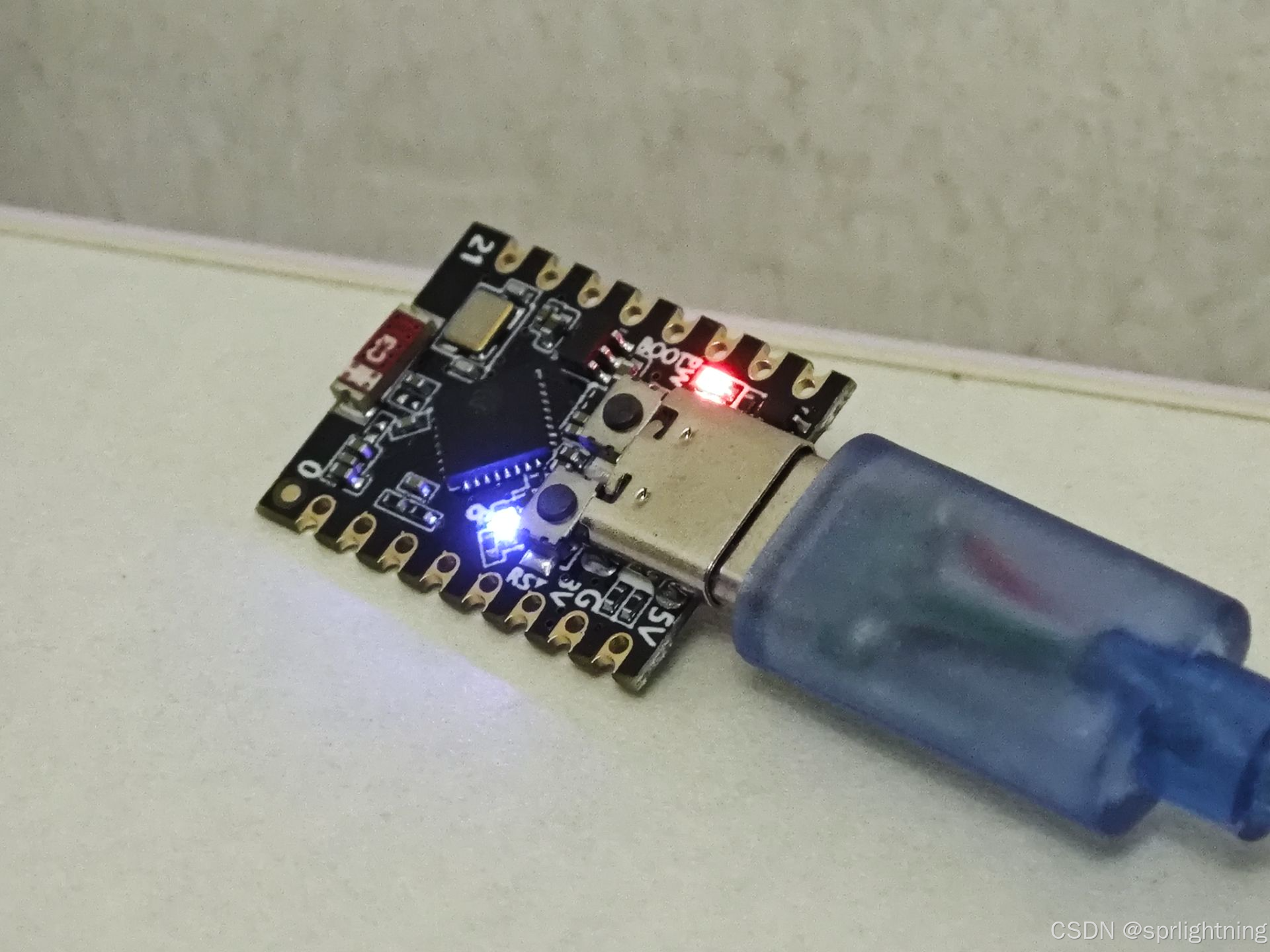

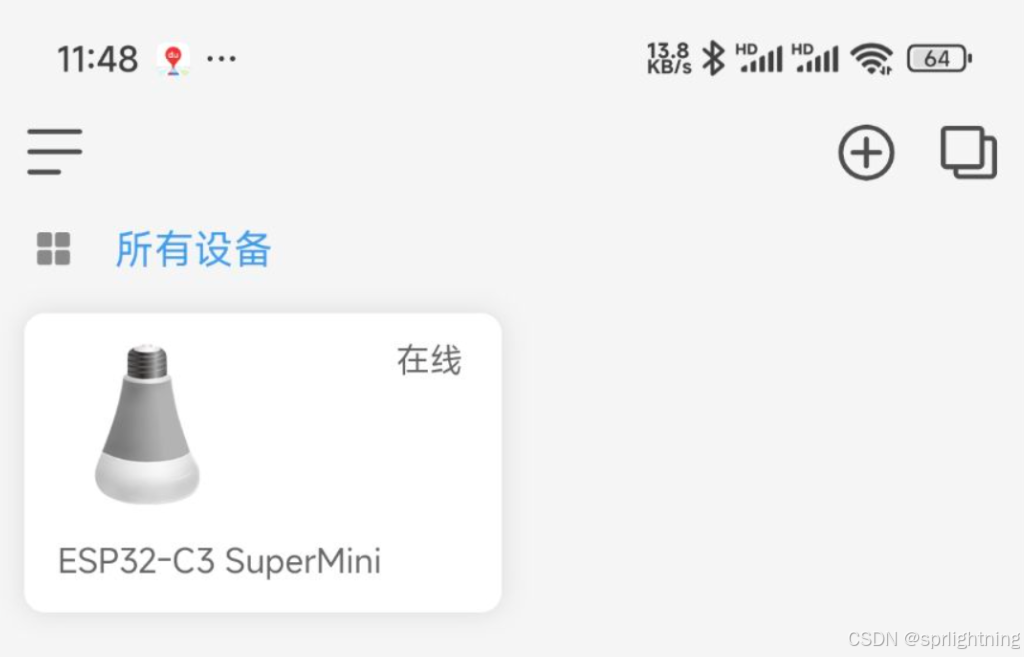

上传程序后重启开发板，然后进入Blinker App，刷新一下，可看见设备已在线，点击开关灯按钮，可翻转蓝色LED亮灭状态。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

接入米家

绑定点灯科技账号

点灯科技App上测试成功，准备接入米家。方法就是在米家App的“添加其他平台”处添加点灯科技，绑定点灯科技账号。
在这里插入图片描述

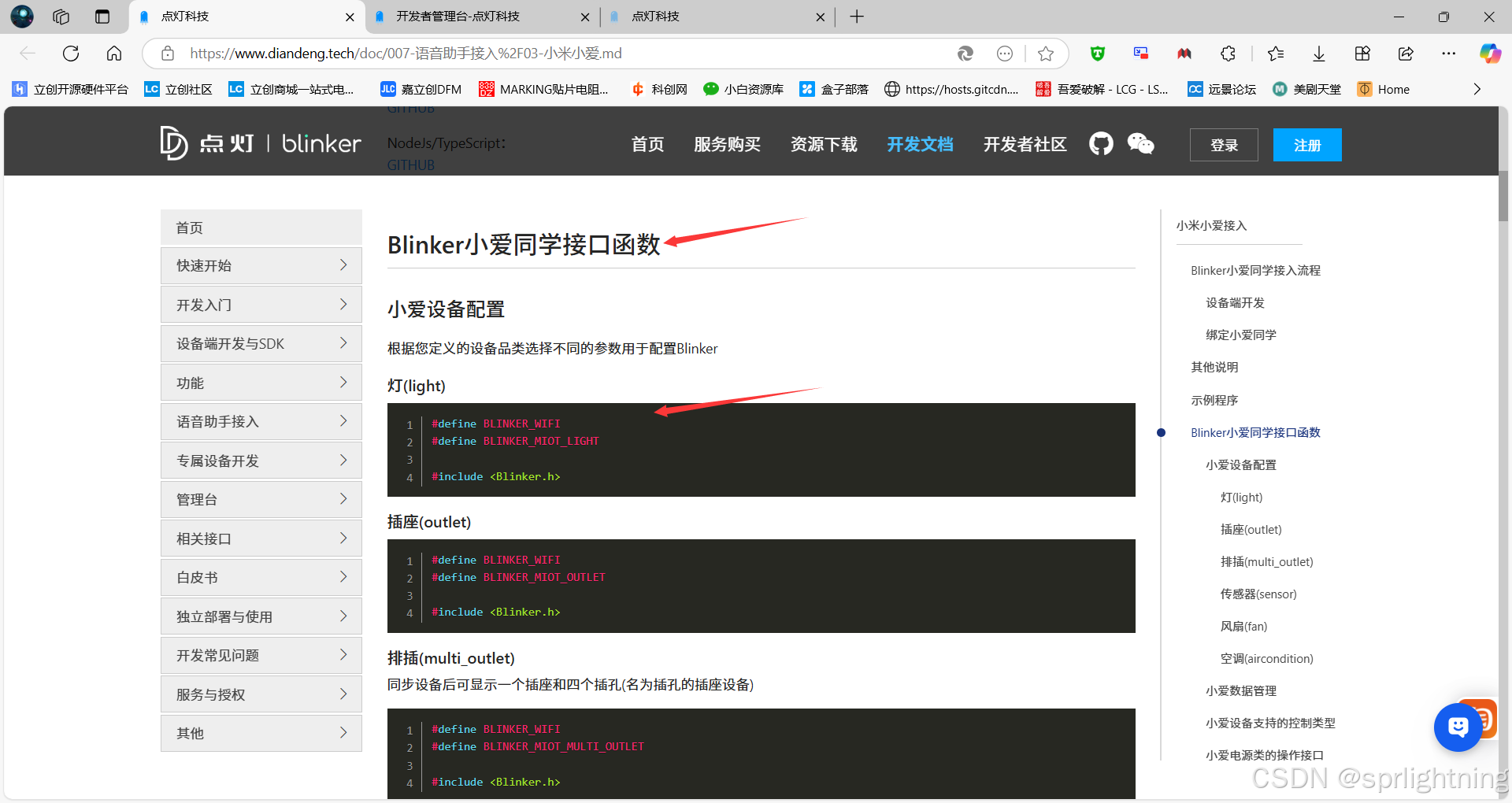

不过奇怪的是，绑定点灯科技账号后怎么刷新都提示没发现设备。于是查询点灯科技官网，发现有小爱同学接口函数[2]，要添加设备类型。

添加设备类型

灯的设备类型是：

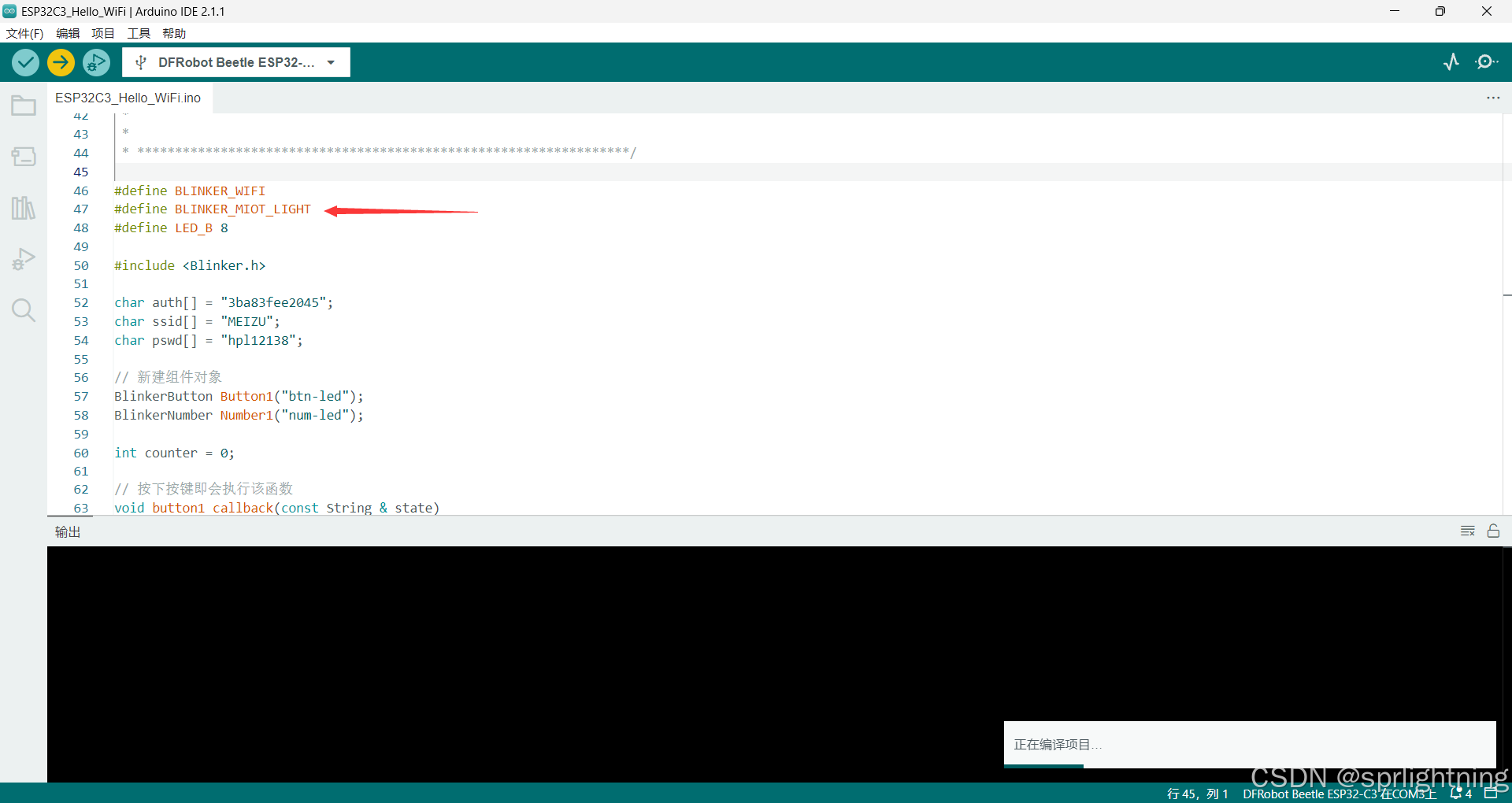

#define BLINKER_WIFI
#define BLINKER_MIOT_LIGHT

#include <Blinker.h>

前面已经有WiFi类型了，于是只需要添加#define BLINKER_MIOT_LIGHT，然后准备再次编译并上传。

PS. 这里庆幸还好之前创建设备选的WiFi接入。
在这里插入图片描述

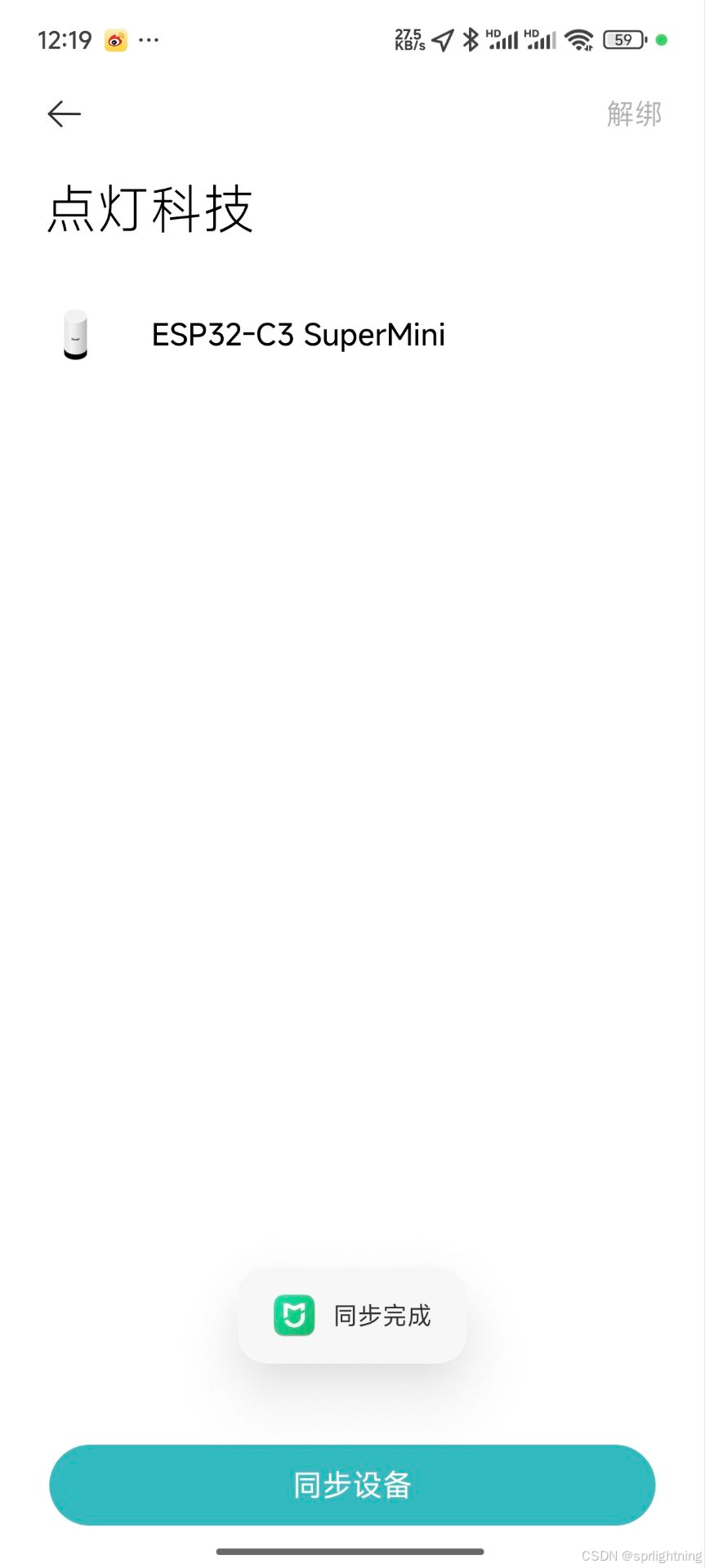

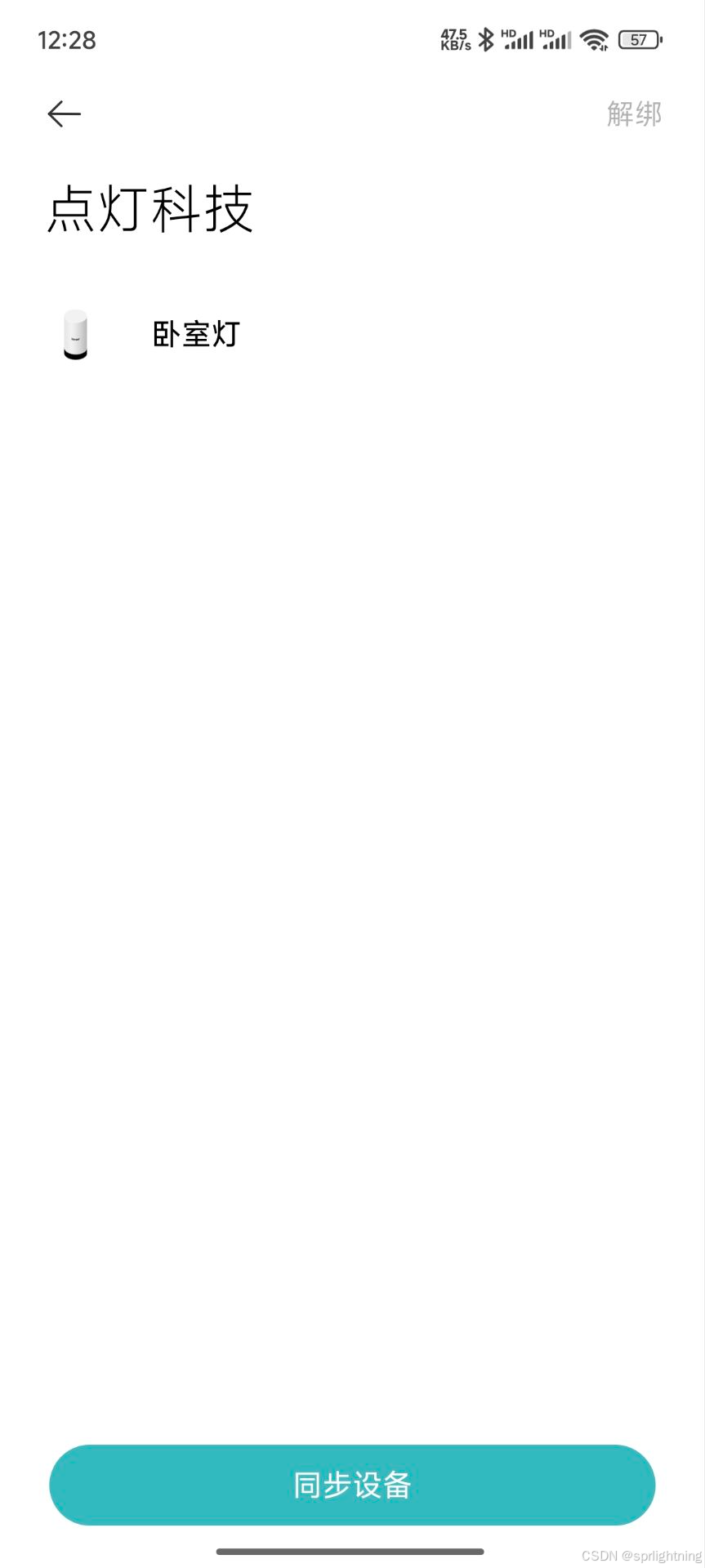

然后再去米家App同步一下，就出来了
在这里插入图片描述
但是发现还是有问题，米家能在点灯科技可见该设备，却不可以访问该设备。

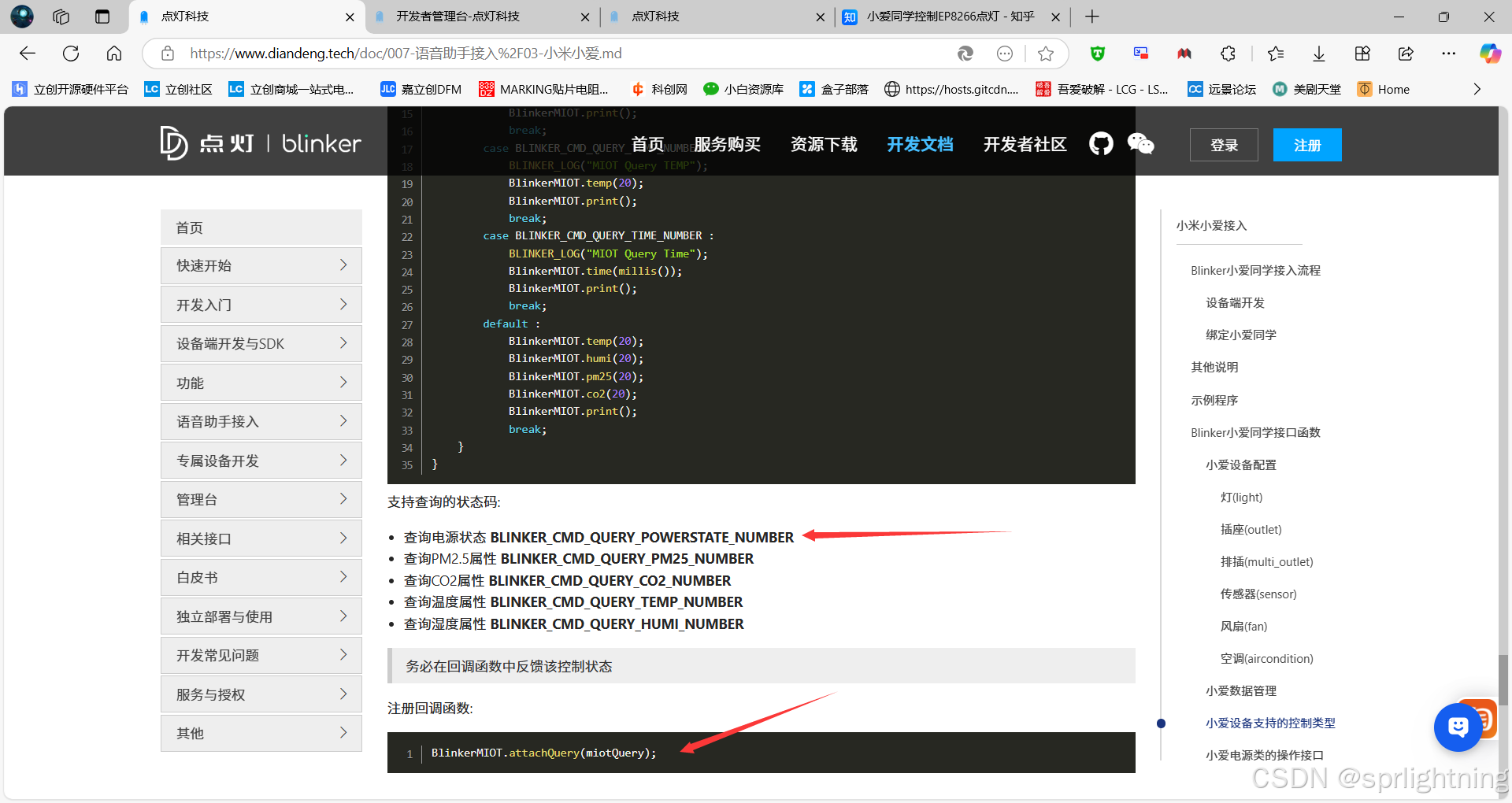

于是仔细看了下，结合知乎某大佬的成功案例，还需要添加两个函数才行[3]：小爱电源类的操作接口、小爱设备查询接口

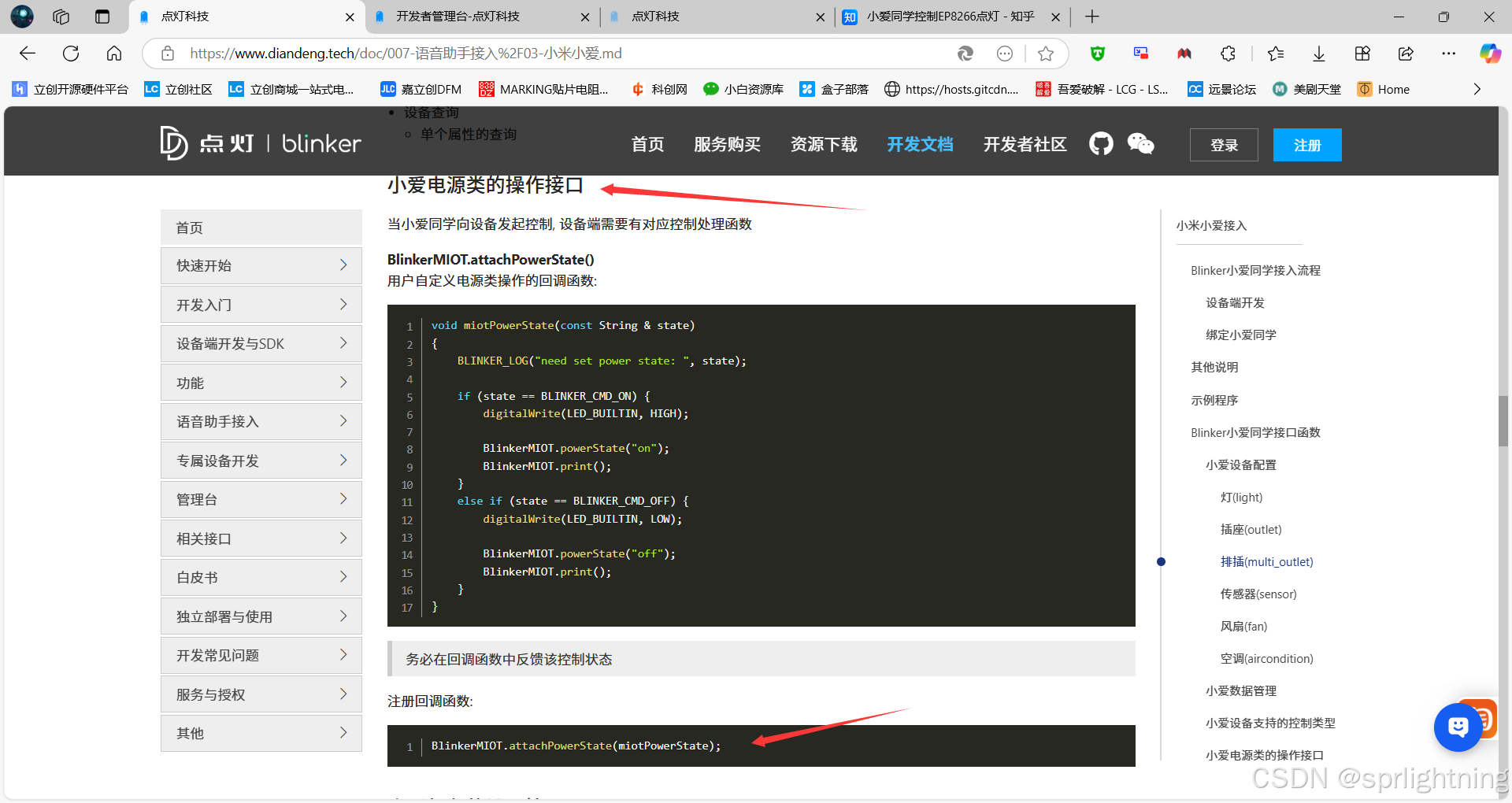

小爱电源类的操作接口

在这里插入图片描述

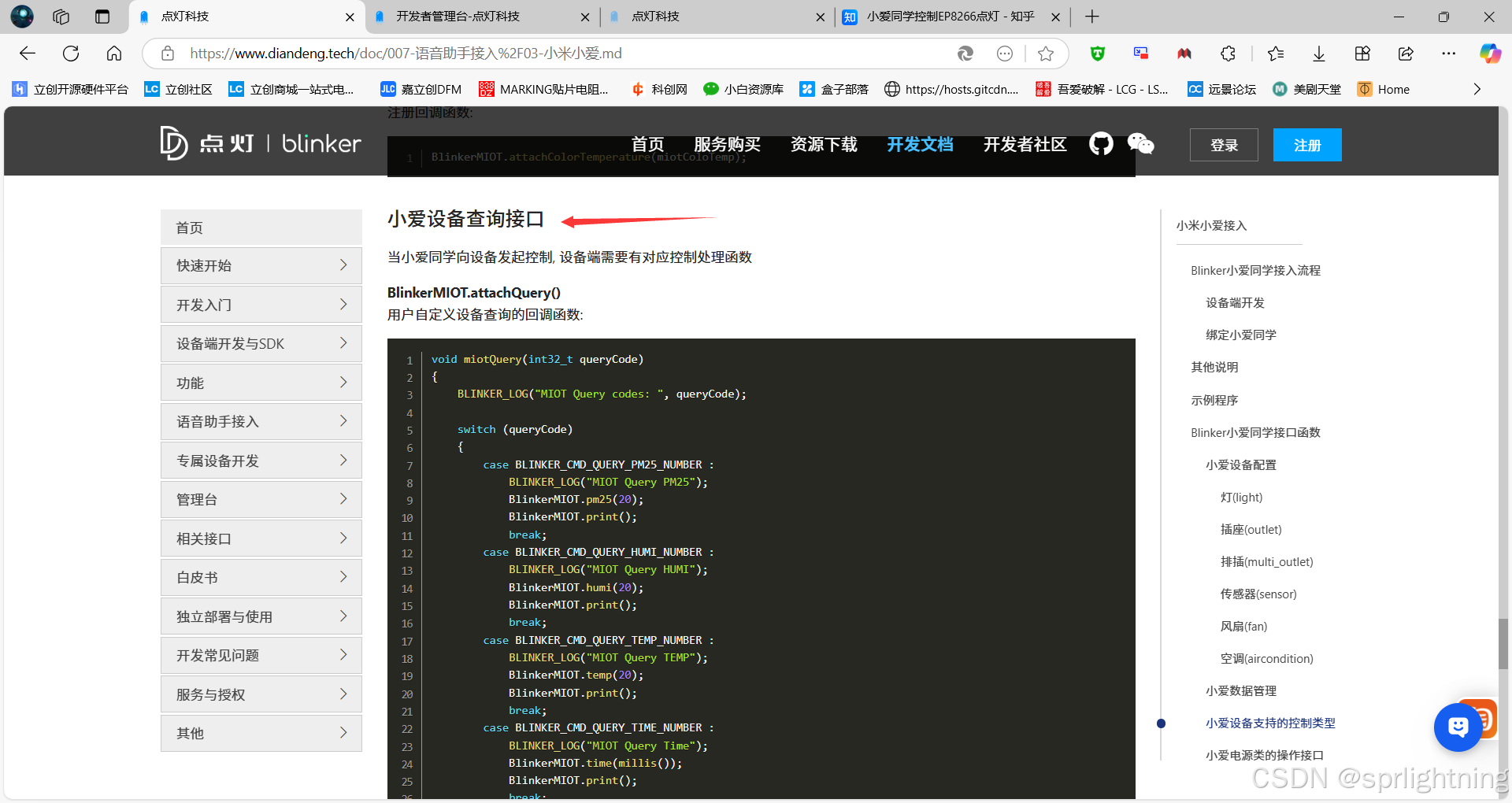

小爱设备查询接口

在这里插入图片描述

添加小爱同学接口

修改代码，添加小爱电源类的操作接口和小爱设备查询接口，并注册对应的回调函数。

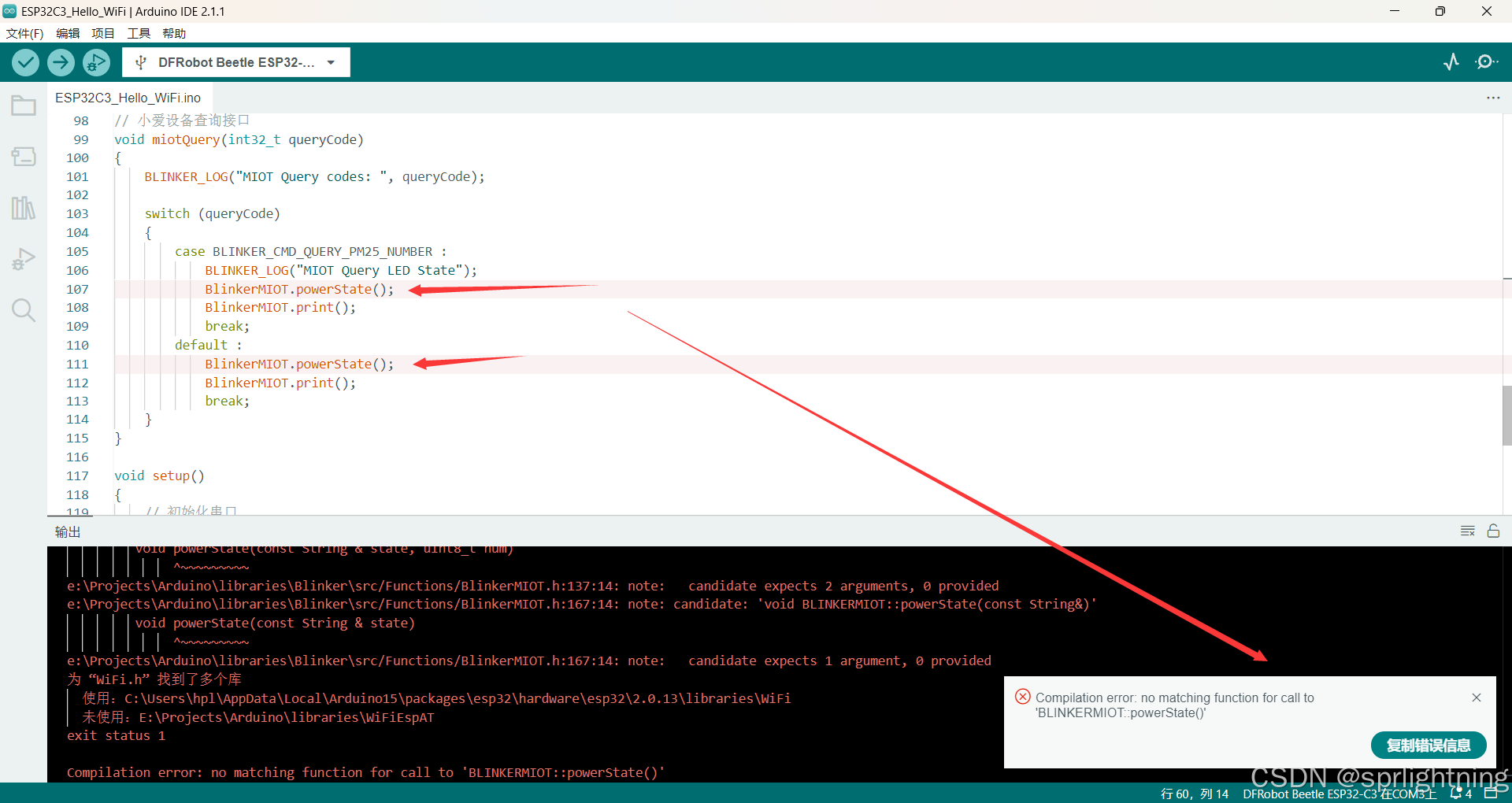

但是发现powerState里面不能空着，会报错。
在这里插入图片描述
于是学着知乎大佬添加bool变量ledState给powerState。

发现米家还是访问不了这个设备，准确一点是点不了。然后查了下才发现，这个接入米家是不会出现在米家面板，只是可以用小爱同学控制。。

不过问题又来了，发现控制灯的状态是反的，我让他开灯他关灯。。。仔细检查发现是状态码命名问题，必须叫做POWERSTATE，而我用的是默认的PM25.。。
在这里插入图片描述
改过后发现还是不对，再查，我去，是电源接口搞反了，默认的CMD_ON是HIGH，这不对，我这个灯是低电平点亮。于是CMD_ON对应LOW，CMD_OFF对应HIGH。
在这里插入图片描述

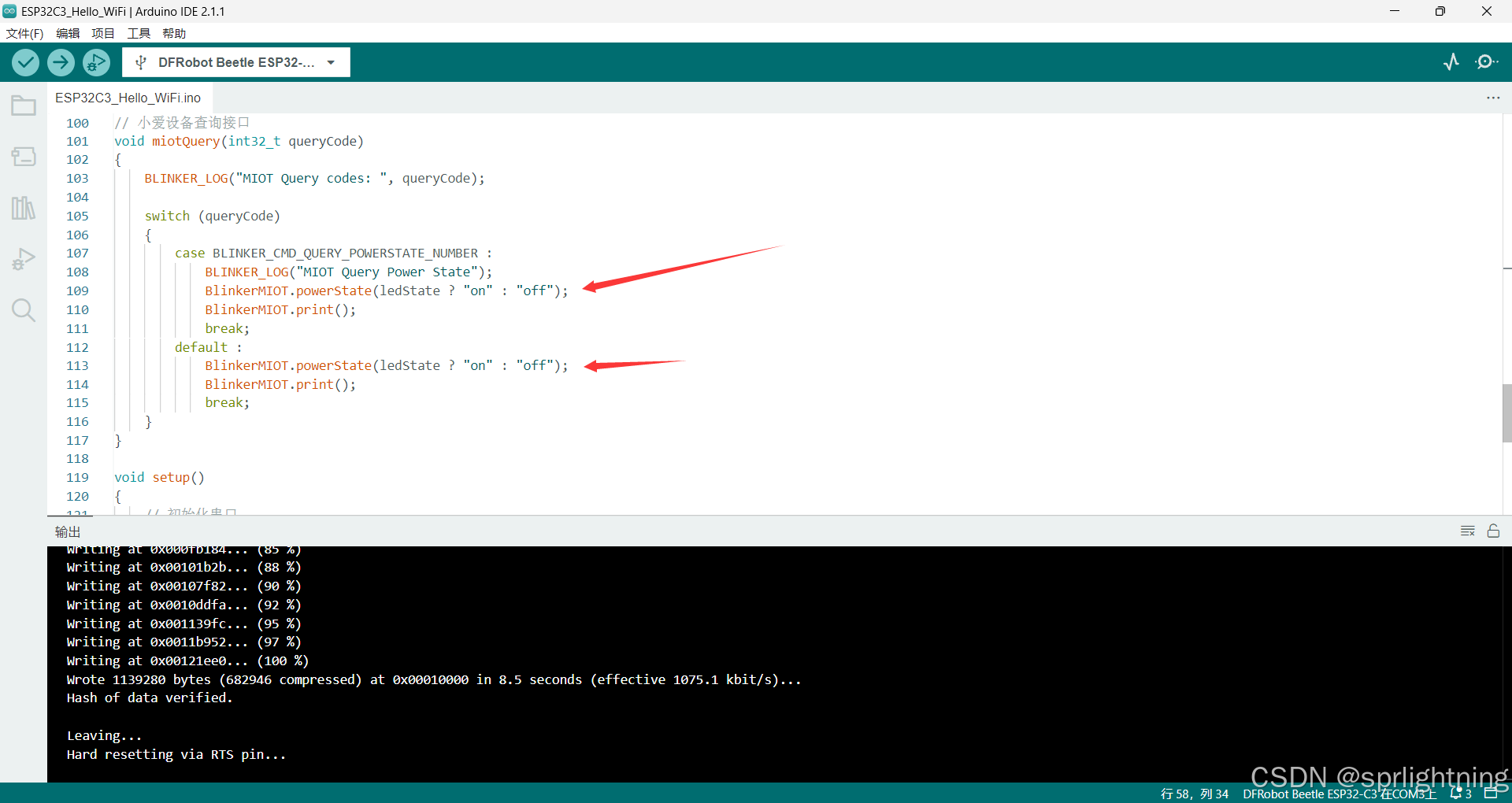

此外bool变量ledState可以代替if给powerState赋值
在这里插入图片描述

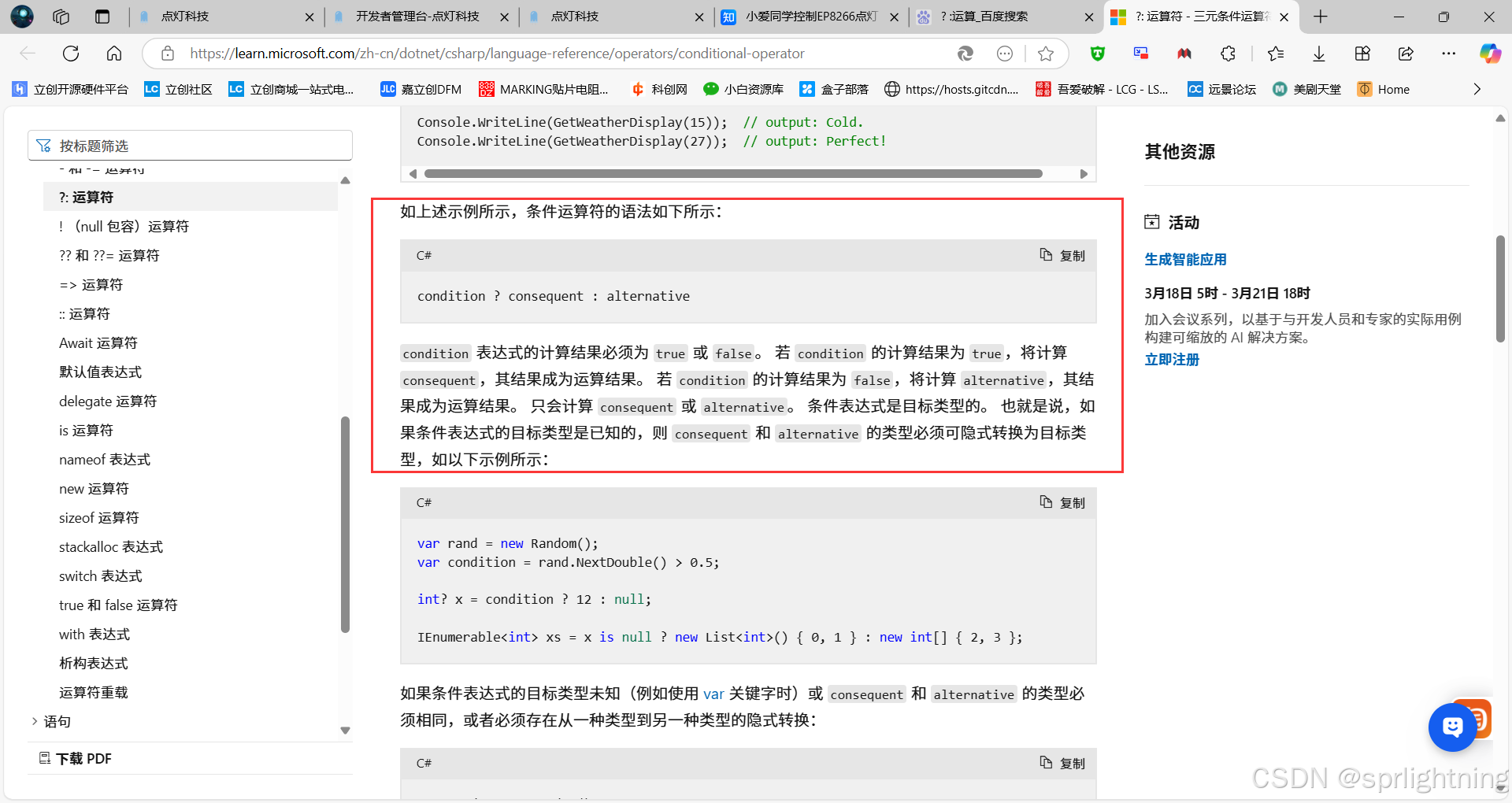

其中?:运算可参考微软说明[4]
在这里插入图片描述

最终效果

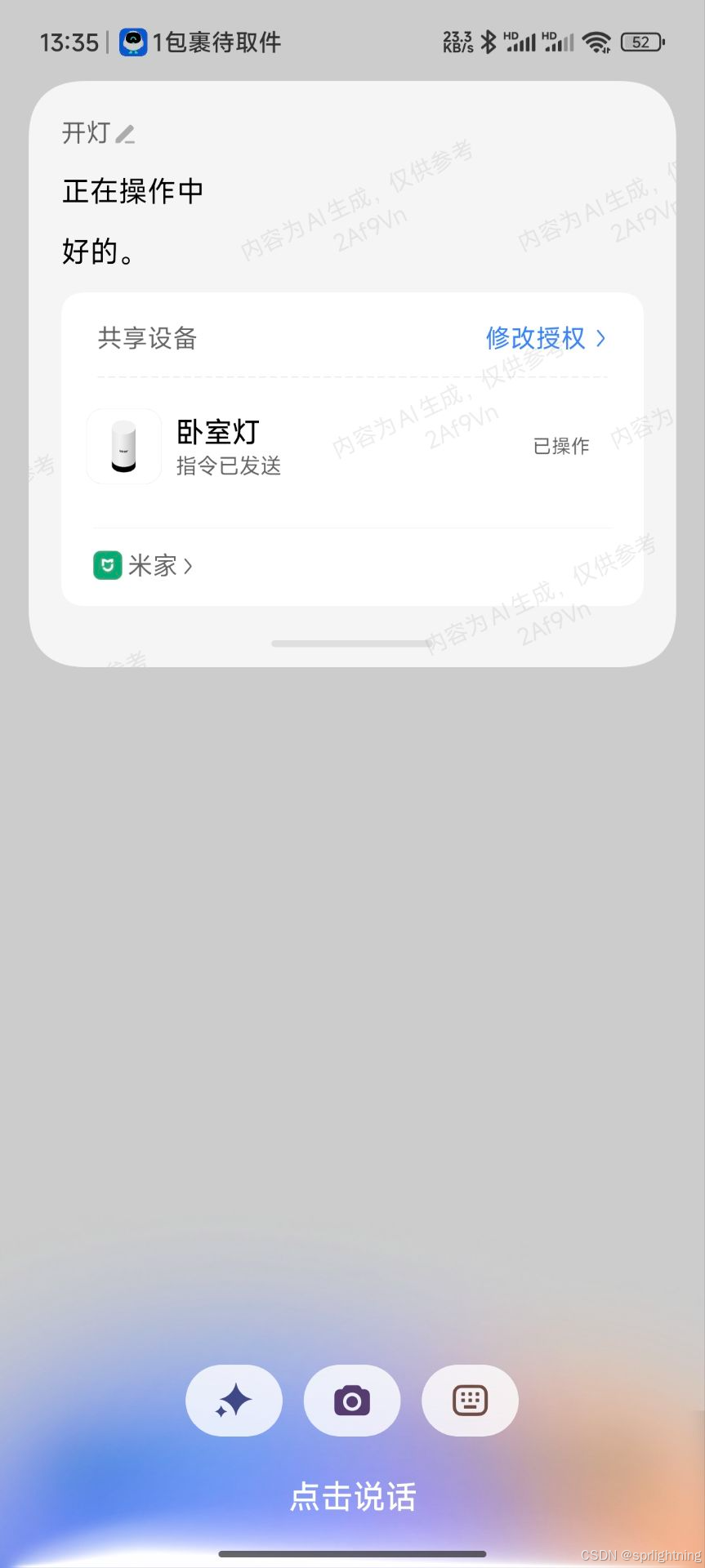

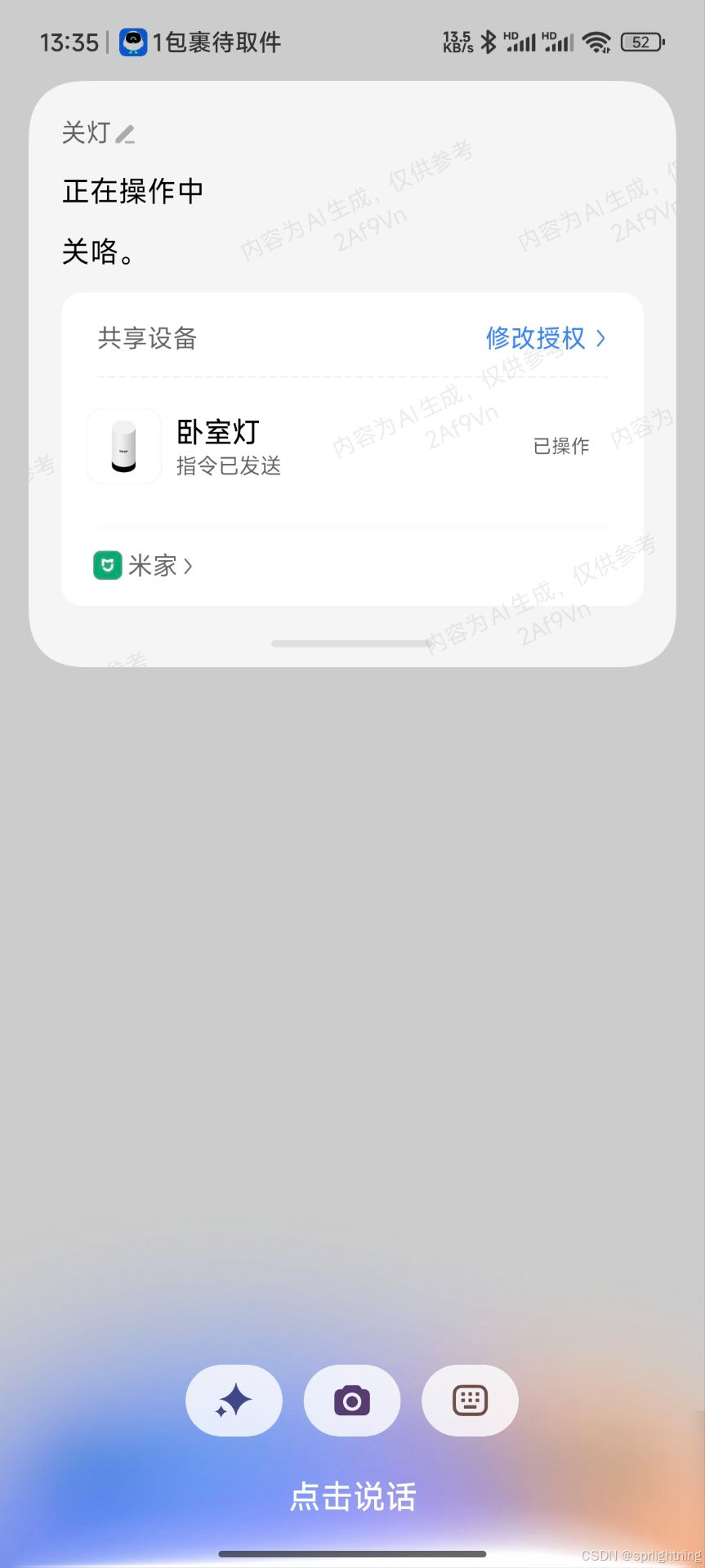

在正确处理电源接口和查询接口后，小爱同学可以正常操作点灯科技的灯了。于是ESP32C3上的LED通过点灯科技接入了米家。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

完整代码

/* *****************************************************************
 *
 * Download latest Blinker library here:
 * https://github.com/blinker-iot/blinker-library/archive/master.zip
 *
 *
 * Blinker is a cross-hardware, cross-platform solution for the IoT.
 * It provides APP, device and server support,
 * and uses public cloud services for data transmission and storage.
 * It can be used in smart home, data monitoring and other fields
 * to help users build Internet of Things projects better and faster.
 *
 * Make sure installed 2.7.4 or later ESP8266/Arduino package,
 * if use ESP8266 with Blinker.
 * https://github.com/esp8266/Arduino/releases
 *
 * Make sure installed 1.0.5 or later ESP32/Arduino package,
 * if use ESP32 with Blinker.
 * https://github.com/espressif/arduino-esp32/releases
 *
 * Docs: https://diandeng.tech/doc
 *
 *
 * *****************************************************************
 *
 * Blinker 库下载地址:
 * https://github.com/blinker-iot/blinker-library/archive/master.zip
 *
 * Blinker 是一套跨硬件、跨平台的物联网解决方案，提供APP端、设备端、
 * 服务器端支持，使用公有云服务进行数据传输存储。可用于智能家居、
 * 数据监测等领域，可以帮助用户更好更快地搭建物联网项目。
 *
 * 如果使用 ESP8266 接入 Blinker,
 * 请确保安装了 2.7.4 或更新的 ESP8266/Arduino 支持包。
 * https://github.com/esp8266/Arduino/releases
 *
 * 如果使用 ESP32 接入 Blinker,
 * 请确保安装了 1.0.5 或更新的 ESP32/Arduino 支持包。
 * https://github.com/espressif/arduino-esp32/releases
 *
 * 文档: https://diandeng.tech/doc
 *
 *
 * *****************************************************************/

#define BLINKER_WIFI
#define BLINKER_MIOT_LIGHT
#define LED_B 8

#include <Blinker.h>

char auth[] = "Your Secret Key";
char ssid[] = "Your WiFi SSID";
char pswd[] = "Your WiFi password";

// 新建组件对象
BlinkerButton Button1("btn-led");
BlinkerNumber Number1("num-abc");

bool ledState;

int counter = 0;

// 按下按键即会执行该函数
void button1_callback(const String & state)
{
    BLINKER_LOG("get button state: ", state);
    digitalWrite(LED_B, !digitalRead(LED_B));
}

// 如果未绑定的组件被触发，则会执行其中内容
void dataRead(const String & data)
{
    BLINKER_LOG("Blinker readString: ", data);
    counter++;
    Number1.print(counter);
}

// 小爱电源类的操作接口
void miotPowerState(const String & state)
{
    BLINKER_LOG("need set power state: ", state);

    if (state == BLINKER_CMD_ON) {
        digitalWrite(LED_B, LOW);

        BlinkerMIOT.powerState("on");
        BlinkerMIOT.print();
        ledState = true;
    }
    else if (state == BLINKER_CMD_OFF) {
        digitalWrite(LED_B, HIGH);

        BlinkerMIOT.powerState("off");
        BlinkerMIOT.print();
        ledState = false;
    }
}

// 小爱设备查询接口
void miotQuery(int32_t queryCode)
{
    BLINKER_LOG("MIOT Query codes: ", queryCode);

    switch (queryCode)
    {
        case BLINKER_CMD_QUERY_POWERSTATE_NUMBER :
            BLINKER_LOG("MIOT Query Power State");
            BlinkerMIOT.powerState(ledState ? "on" : "off");
            BlinkerMIOT.print();
            break;
        default :
            BlinkerMIOT.powerState(ledState ? "on" : "off");
            BlinkerMIOT.print();
            break;
    }
}

void setup()
{
    // 初始化串口
    Serial.begin(115200);
    BLINKER_DEBUG.stream(Serial);
    BLINKER_DEBUG.debugAll();

    // 初始化有LED的IO
    pinMode(LED_B, OUTPUT);
    digitalWrite(LED_B, HIGH);
    ledState = false;

    // 初始化blinker
    Blinker.begin(auth, ssid, pswd);
    Blinker.attachData(dataRead);

    Button1.attach(button1_callback);

    // 小爱电源类的操作接口，注册回调函数
    BlinkerMIOT.attachPowerState(miotPowerState);

    // 小爱设备查询接口，注册回调函数
    BlinkerMIOT.attachQuery(miotQuery);
}

void loop() {
    Blinker.run();
}

参考文献

[1] 点灯科技. 使用esp32 & WiFi接入. https://diandeng.tech/doc/getting-start-esp32-wifi

[2] 点灯科技. https://www.diandeng.tech/doc/007-%E8%AF%AD%E9%9F%B3%E5%8A%A9%E6%89%8B%E6%8E%A5%E5%85%A5%2F03-%E5%B0%8F%E7%B1%B3%E5%B0%8F%E7%88%B1.md

[3] TonyCode.(2020). 小爱同学控制EP8266点灯. https://zhuanlan.zhihu.com/p/128643917.

[4] ?: 运算符 - 三元条件运算符. https://learn.microsoft.com/zh-cn/dotnet/csharp/language-reference/operators/conditional-operator
