三坐标检测薄壁件:如何消除装夹变形误差?

在精密制造领域,薄壁零件(如电机端盖、航空结构件)的三坐标检测长期面临一个隐蔽而顽固的挑战:装夹变形。
在薄壁件测量中,传统方法对“装夹导致的变形误差”几乎无法觉察。当这种变形在测量时被掩盖,装配时却暴露,最终会导致产品振动、异响甚至失效——当壁厚仅2-3mm的端盖承受传统虎钳数百牛顿的夹紧力时,其微米级的形变足以让高端电机的NVH(噪声、振动与声振粗糙度)性能失控。

薄壁件在装夹过程中变形本质是“夹具-工件系统”在测量力、重力与夹紧力耦合作用下的力学响应。以典型电机端盖为例(壁厚2-3mm),其装夹需满足三大条件:
1.力与力矩平衡
在夹紧点需满足∑F=0(合力平衡)与∑M=0(合力矩平衡)。若夹点分布不对称,局部力矩将诱发翘曲变形,导致端面平面度失真。
2.摩擦约束失效
根据库伦摩擦定律,夹具与工件的切向力需满足|Fx|+|Fy|≤μFz(μ为摩擦系数)。当夹紧力不足时,工件在测量过程中可能发生微滑移,产生“虚位误差”。
3.材料弹性变形限界
法向接触力Fz必须满足0<Fz≤Sy·A(Sy为屈服强度,A为接触面积)。当铝合金端盖(Sy≈120MPa)与直径8mm钢质垫块接触时,单点夹紧力超过300N即产生塑性压痕,使轴承安装孔圆度偏差扩大3倍。

“柔性夹具+低测力触发”三坐标检测的复合解决方案

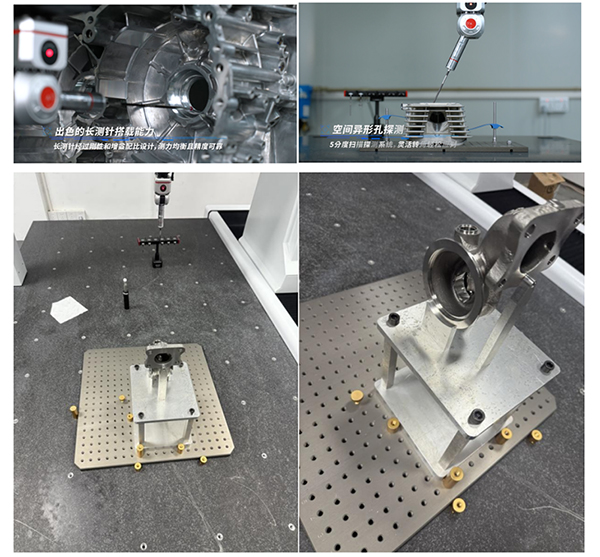

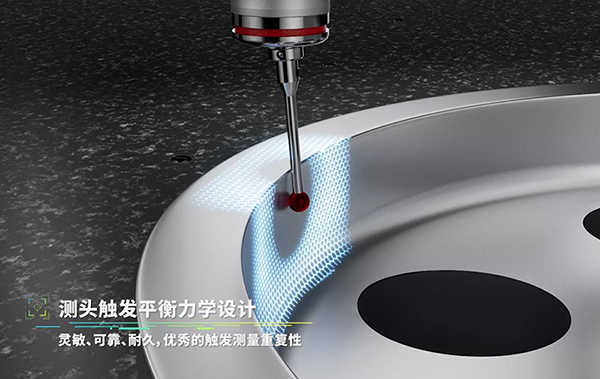

如针对电机端盖、壳体类零件易受装夹与测量力影响产生微变形,以及深腔微型特征,中图仪器三坐标夹具使用在测量机上,利用其模块化的支持和参考装置,完成对所测工件的柔性固定;测头触发平衡力学设计,灵敏、可靠、耐久,具有高触发测量重复性,丰富的测针配件系统满足多样化的测量需求。
在这里插入图片描述
且配备全自动测针更换架,根据测量程序自动切换不同长度、角度的加长杆及微型测针,精准深入定子槽底、微型散热孔、轴承安装孔等隐蔽区域。
在这里插入图片描述

装夹变形控制核心在于“物理柔性化+数字孪生化”,已不再是单纯的“夹具设计”。当每一微米的变形都被三坐标检测精准感知与补偿,那些曾隐形的误差,终将无所遁形。
