一文带你读懂“脉冲输入输出模块”

在自动化生产的世界里，传感器、执行器、控制器每天都在“对话”。可问题是，它们说的语言千奇百怪——有的输出电压信号，有的传输电流信号，还有的发出一连串高速脉冲。如果没有“翻译官”，系统就乱了套。

而“脉冲输入输出模块”，正是这位默默无闻的“信号翻译官”。

---

一、什么是脉冲输入输出模块？

简单来说，脉冲输入/输出模块（Pulse I/O Module）是一种用于检测、计数、输出脉冲信号的工业模块。它既能采集传感器的脉冲输入，也能输出控制设备的脉冲信号，广泛应用于：

• 速度检测（例如电机转速、传送带速度）

• 计数控制（瓶装线、包装生产线）

• 位置反馈（步进电机控制、伺服定位）

• 脉宽控制（PWM控制照明、风机等）

在钡铼技术的工业模块体系中，这类产品往往是“边缘智能”方案的重要组成部分，负责在现场对高速信号进行采集和控制。

---

二、脉冲输入：记录“现场的心跳”

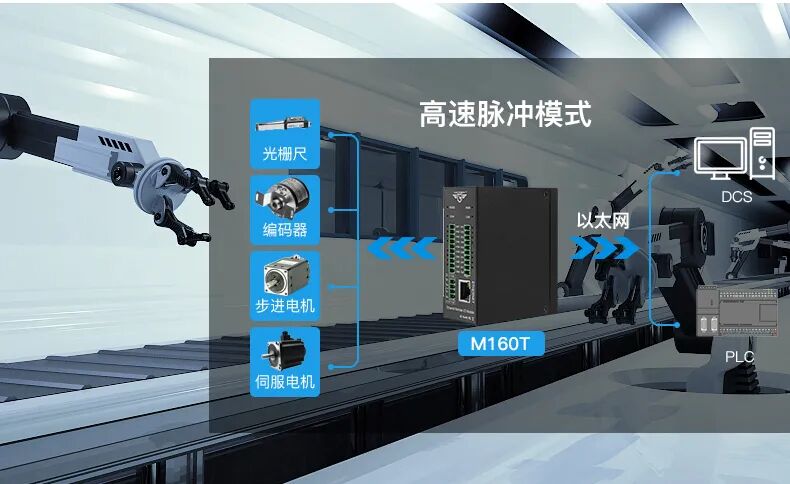

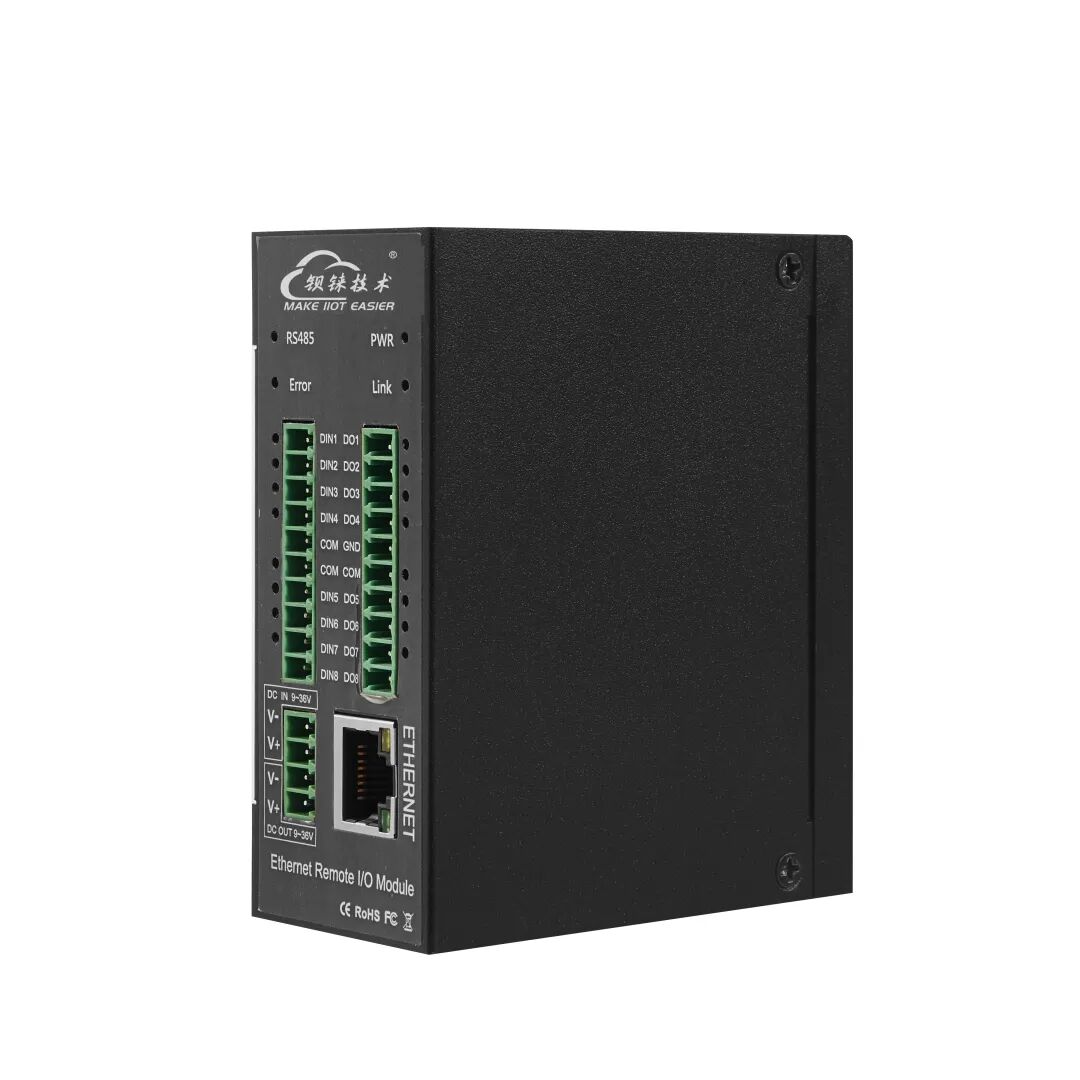

以MxxxT系列模块为例，其DIN1通道支持高速脉冲输入，最高频率可达700kHz，意味着它每秒可以识别70万个电平变化。

• 高速脉冲模式常用于旋转编码器、流量计等高速设备；

• 低速脉冲模式则用于门禁信号、光电开关、流量计等中低速场景。

模块支持干接点和湿接点输入，可灵活适配PNP/NPN型传感器。通过光耦隔离设计，有效避免了现场干扰，让信号采集更加稳定可靠。

值得一提的是，MxxxT系列还支持DIN2~DIN12作为低速脉冲计数器，并可设置防抖时间（1~2000ms），这意味着哪怕是一个机械开关的抖动，也能被“去毛刺”，确保每一次计数都精准无误。

---

三、脉冲输出：驱动“机器的脉搏”

除了采集，脉冲输出才是模块的“另一面实力”。MxxxT系列模块的DO1通道支持10Hz~300kHz的高速脉冲输出，能够直接控制步进电机、马达、伺服驱动器等执行设备，实现精准的脉冲控制。

例如：

• 当DO1输出一定频率的脉冲信号，步进电机就会以相应的速度转动；

• 当DO2作为方向控制输出端口时，系统可以实现电机的正反转切换；

• 通过寄存器设置脉冲频率、占空比、输出个数等参数，还能实现灵活的运动控制逻辑。

这让模块在实际应用中具备“小PLC”的能力——不只是采集，还能“控制现场”。

---

四、通信能力：从本地到云端的桥梁

在传统意义上，I/O模块仅仅是数据接口，而现代工业I/O模块的“聪明”体现在通信能力上。

MxxxT系列支持：

• Modbus TCP/RTU协议（可与PLC、组态软件直接通讯）；

• MQTT协议（可上传数据至云端平台）；

• RS485扩展接口（支持多设备级联）；

这样的设计使得模块不仅能在局域网内作为现场数据采集单元，还能通过MQTT协议将脉冲计数、运行状态实时上报到云平台，实现远程监控与维护。

换句话说，它既能在“生产线现场”安静地干活，也能“上云”参与物联网系统。

---

五、典型应用场景

脉冲输入输出模块的身影，几乎遍布每一个工业角落：

•  智能农业：监测灌溉流量、电机启停状态；

•  自动化生产线：检测输送带计数、包装节拍；

•  机电控制系统：控制步进电机、编码器位置；

•  暖通空调系统：实现风机转速与阀门开度控制；

•  智能电网设备：监控开关状态、能耗计数；

•  交通设备监控：统计信号脉冲、控制电磁设备。

在这些场景中，模块扮演的角色是：采集—分析—执行，让工业现场的每一个信号都有“数字化的归宿”。

---

六、工业级设计：可靠是核心

在恶劣环境下工作的工业模块，最怕干扰与损坏。为此，脉冲输入输出模块通常具备：

• 光耦隔离防护（2KVrms）；

• 防反接与浪涌保护（4KV）；

• 金属外壳与IP30防护等级；

• 宽温运行（-20℃~70℃）；

• DC9~36V宽电压输入。

这些看似“冷冰冰”的参数，实则是保障稳定运行的基石。

---

七、钡铼技术视角：脉冲控制的智能化进阶

钡铼技术在边缘计算与工业控制领域同样布局了多款带脉冲输入输出功能的I/O模块，例如基于ARM嵌入式Linux平台的

与传统I/O模块相比，钡铼的方案进一步整合了：

• 本地数据处理（Python/Node-RED逻辑运算）；

• MQTT上云；

• 与PLC/组态系统的无缝对接；

• 多协议并行支持（Modbus、OPC UA、MQTT等）。

这意味着脉冲信号不再只是“传输数据”，而是能在边缘端直接参与计算与控制决策——真正实现“数据不出厂房，智能就在身边”。
