钡铼技术工业物联网网关BL110串口采集Modbus RTU从机串口设备

钡铼技术工业物联网网关串口采集Modbus RTU从机串口设备

BL110网关设备连接设备接线示意图如下：



BL110网关的LAN口接入交换机，S475连接到交换机，使用LAN口通过Modbus TCP协议采集S475数据。LAN口接交换机时，LAN口上不能接其他网段的网线进来。使用COM2口通过Modbus RTU协议采集M140T的数据，采集到的数据通过WAN口连接4G路由器R40，使用R40的路由功能将数据上传到各个云平台。

注：WAN口和LAN口都可以采集设备，示例是介绍LAN口采集设备，WAN采集设备的配置和LAN采集设备的配置原理一样。

COM口采集配置

4个COM口的配置内容一样，COM1固定为RS232，COM2、COM3和COM4是RS232/RS485可选串口（默认为RS485）。因I/O模块M140T是RS485接口，则选择以COM2连接为例说明COM口采集配置操作。

COM2口的配置

COM2通过Modbus RTU采集M140T的数据，COM2口配置如下：

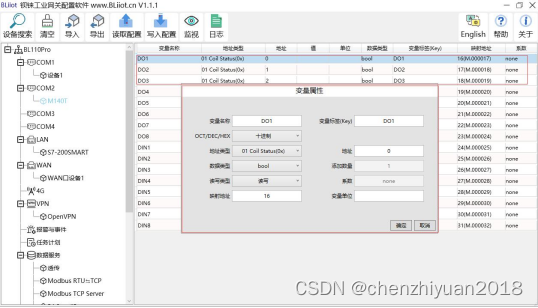

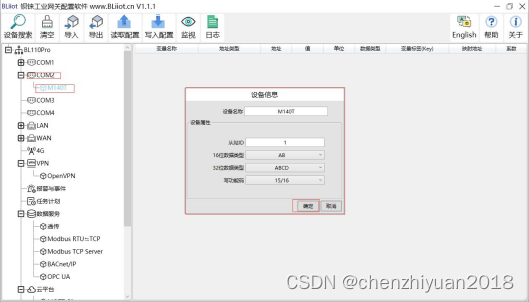

（1）双击“COM2”，弹出COM属性配置框。（2）模式选择：采集。（3）因通过RS485 COM口采集M140T设备，使用Modbus RTU协议，设备品牌：Modbus，设备型号：Modbus RTU。按钮里面，轮询周期和通讯超时设置默认，根据需求设置。（4）波特率、停止位、数据位、校验位根据M140T RS485口的参数进行配置，与其保持一致。（
