Modbus网关钡铼BL101使用教程二：网口采集Modbus TCP从机步骤

钡铼技术Modbus网关BL101网口采集Modbus TCP从机教程。

采集Modbus从站设备数据需要在BL101配置软件进行配置，连接方式通过WAN口连接，用一根标准交叉/直连网线连接到路由器或交换机，确保BL101网关和电脑在同一局域网。如果想直连电脑则用一根标准交叉网线连接到BL101网关LAN口（BL101网关LAN口直连电脑时，电脑要设置为指定IP，IP要为192.168.3.1网段的IP，因LAN口出厂默认IP为192.168.3.1）。

注意：WAN口出厂是自动获取IP，LAN口出厂是默认IP，IP为192.168.3.1。

在电脑上鼠标左键双击“



”运行BL101配置软件，显示界面如下：

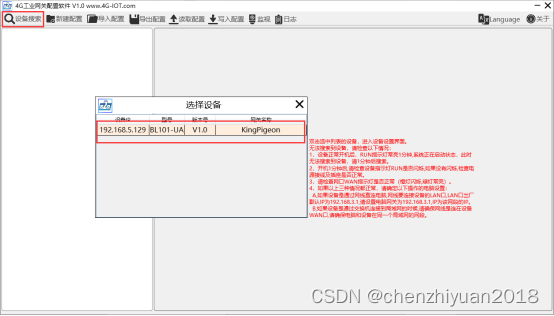

搜索网关设备

点击“设备搜索”会搜索到与电脑同一局域网的所有设备。如果搜索不到网关设备，请按提示框右边的步骤检查。例如：WAN口接到交换机上，电脑和网关在同一局域网，搜索到IP为192.168.5.129的网关设备。



LAN口的属性配置

鼠标双击LAN口，弹出LAN口的属性框，LAN口出厂默认的IP为192.168.3.1，自动分配IP地址和路由功能出厂默认关闭。
