双网口以太网IO模块的优势

可级联的以太网远程IO模块在智慧园区、数字化工厂等场景中,通过手拉手连接方式节省交换机接口和电缆成本。这种模块支持Modbus和MQTT协议,适用于SCADA、PLC系统及云平台,且其级联特性避免了中间设备故障导致的通信问题。与传统单网口模块相比,70米楼层布线能节省75%的电缆成本。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

可以级联的以太网远程IO模块的优点与具体的适用场景

对于数据采集控制点是按照线性分布的场景,比如智慧园区的路灯、桥梁、路灯、数字化工厂、停车场车位监测、智慧停车场、智能停车架、楼宇自动控制系统等场景,采用可级联的双网口以太网远程IO模块要比采用单网口以太网远程IO模块节省更多的成本。

可以级联的以太网远程IO模块是一种新型的以太网远程IO模块,它支持MAC层数据交换,可以实现手拉手的连接方式,这样既可以节省交换机接口,又可以减去大量的以太网电缆成本、布线空间以及布线成本。

其优点如下:

1、不需要大量的以太网交换机以及占用以太网交换机端口;

2、可以节省大量的以太网电缆、电缆空间、以及安装电缆的人工成本;

3、总体成本显著下降;

4、既支持Modbus RTU协议、Modbus TCP协议,还支持物联网协议MQTT协议;

5、支持TCP Server、TCP Client服务;

6、可接入到SCADA系统、PLC系统或者云平台上;

7、系列采用MAC层进行数据交换,确保网络连接不会因为中间的设备故障导致后面的设备通信问题。

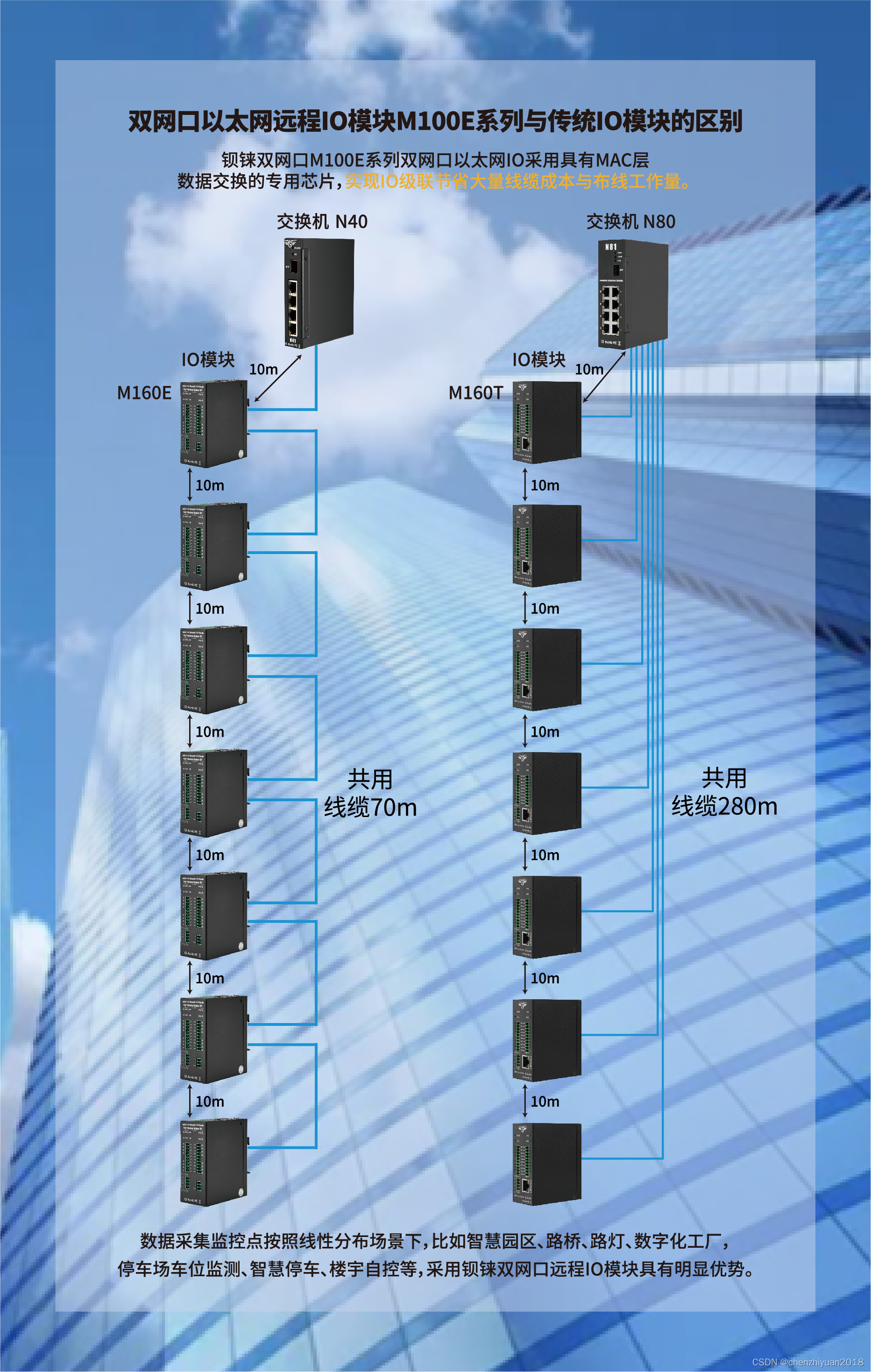

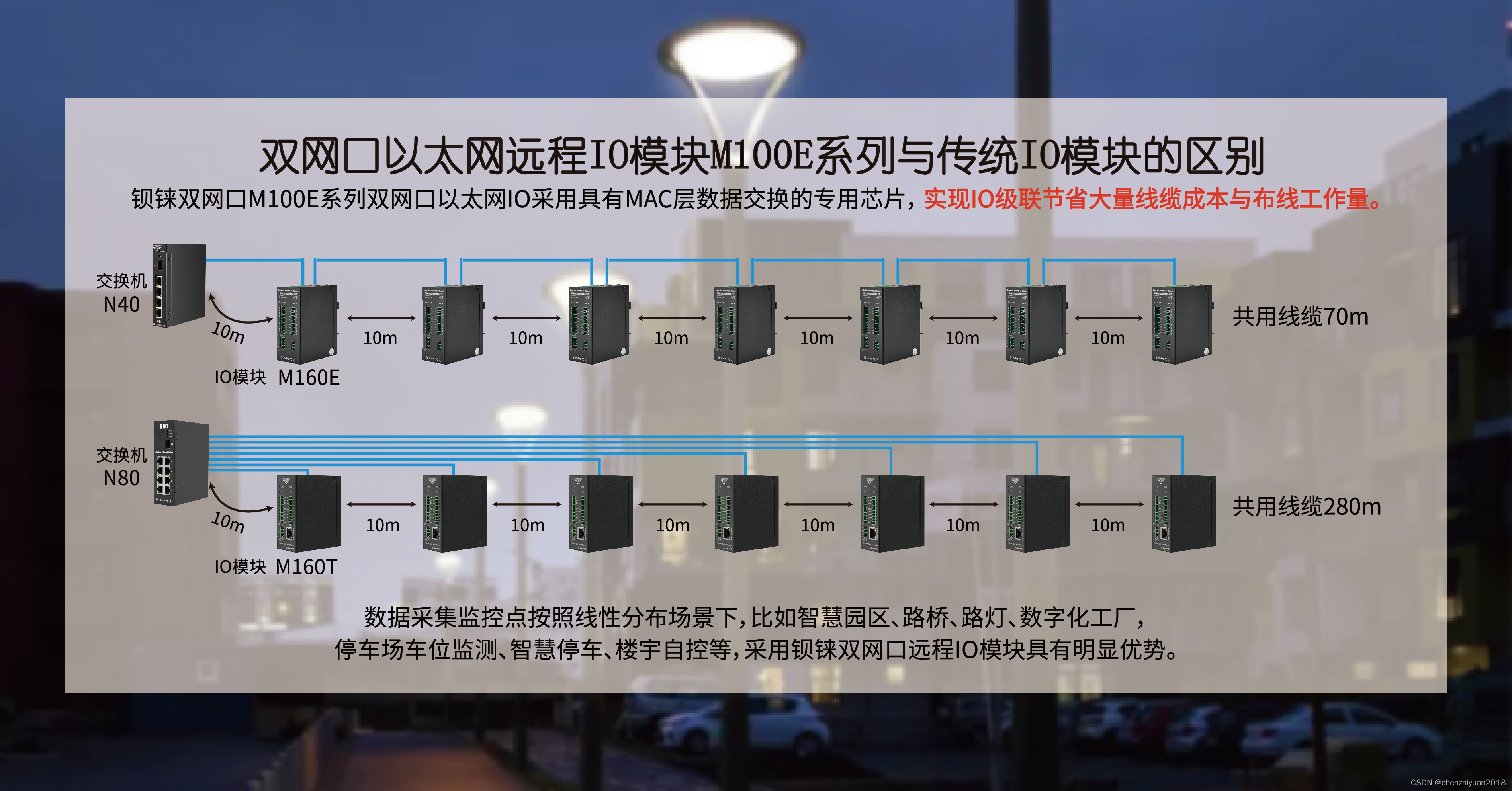

可级联的以太网远程IO模块与传统IO模块用于楼宇自控系统的比较如下图所示:

由上图可见:

1、采用可级联的双网口以太网远程IO模块,70米高度的楼层的数据采集与控制布线,只需要70米以太网电缆;

2、采用传统单网口以太网远程IO模块,70米高度的楼层的数据采集与控制系统布线,需要280米以太网电缆。

由此可见,采用可级联双网口以太网远程IO模块比传统单网口以太网远程IO模块可以节省大量的布线成本。

### 端口镜像的工作原理 端口镜像是以太网交换机中一种常用的技术,用于将特定端口的流量复制到另一个端口以便于监控和分析。其工作原理在于通过配置镜像源端口(Source Port)以及目标观察端口(Mirror Port),使得镜像源端口上的所有入向或出向数据包都被复制并转发至目标观察端口[^1]。 具体来说,在交换机上启用端口镜像功能后,可以选择一个或多个物理端口作为镜像源,这些端口的所有流量会被精确地复制到指定的目标端口。管理员可以通过连接到该目标端口的工具来捕获和分析流量,从而实现对网络活动的有效监测。 ### 配置方法 #### 局域网内的简单端口镜像 (SPAN) 对于同一台交换机内部的端口镜像,通常称为 SPAN(Switched Port Analyzer)。以下是基于命令行界面的一个典型配置过程: ```shell # 创建镜像组并设置为本地模式 mirroring-group 1 local # 将某个端口设为目标观察端口 mirroring-group 1 monitor-port Ethernet 1/0/2 # 设置要镜像的源端口及其方向 mirroring-group 1 source-port Ethernet 1/0/1 both ``` 上述配置表示创建了一个编号为 `1` 的镜像组,并将其定义为本地镜像组;接着指定了 `Ethernet 1/0/2` 是用来接收镜像流量的目的端口;最后设置了 `Ethernet 1/0/1` 上向(both 表示入向与出向)的数据都将被复制给目的端口[^2]。 #### 跨越多台设备的远程端口镜像 (RSPAN) 当需要跨不同交换机之间实施端口镜像时,则需要用到 RSPAN 技术。它允许把远距离交换机上的某些端口流量汇聚起来传送到集中位置进行统一管理。下面是一个简单的例子说明如何操作: 假设存在两台分别命名为 SwitchA 和 SwitchB 的交换机,希望从 SwitchA 中某几个业务端口收集信息并通过 VLAN 发送至位于另一处所连通的 SwitchB 上专门预留出来的接口供后续处理。 在 **SwitchA** 执行如下指令: ```shell vlan batch 100 interface Vlanif 100 ip address 192.168.100.1 255.255.255.0 mirroring-group 1 remote-probe vlan 100 mirroring-group 1 source-port GigabitEthernet 1/0/3 inbound ``` 而在 **SwitchB** 则需完成相应对接设定: ```shell vlan batch 100 interface Vlanif 100 ip address 192.168.100.2 255.255.255.0 mirroring-group 1 monitor-port GigabitEthernet 2/0/4 ``` 这里值得注意的是,为了能够成功传输镜像数据包穿越中间链路到达最终目的地,必须提前规划好专用的 VLAN 来承载此类特殊用途通信流,并确保沿途各节点均支持此 VLAN 并正确传递相关帧结构而不做任何修改[^3]。 另外还有一种情况涉及到路由器参与其中的情况下的 NAT 场景下端口镜像应用实例可参见引用材料[^4]。 ### 总结 无论是局域环境还是广域范围内的端口镜像技术都极大地便利了网络安全审计、性能优化等方面的需求满足。合理运用这些手段可以帮助企业更好地掌控整个 IT 基础设施运行状态。
