rk3399 hdmi iic3通讯寄存器功能说明

最新推荐文章于 2025-05-10 08:31:32 发布
原创 最新推荐文章于 2025-05-10 08:31:32 发布 · 954 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#单片机 #android

本文指导读者如何通过DTSI文件理解Rockchip(RK)平台的GPIO寄存器操作，重点讲解了RK_FUNC_xx的作用，以及在HDMI模块中使用417416寄存器进行HDMI IIC配置的实例。

android 7.1
在这里插入图片描述
在这里插入图片描述

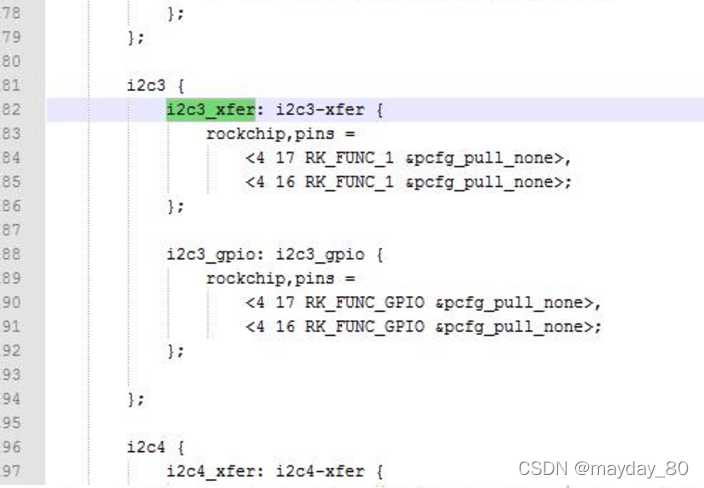

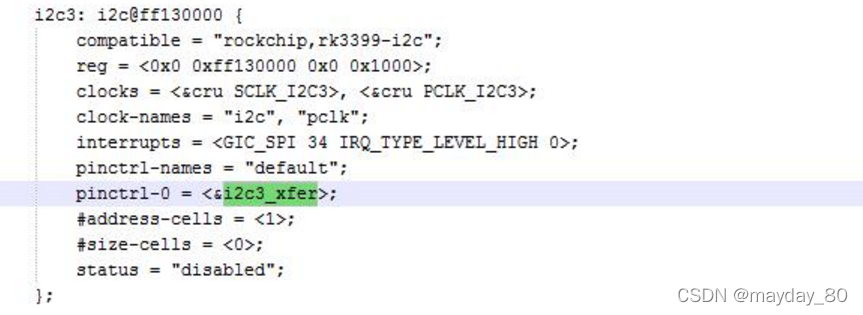

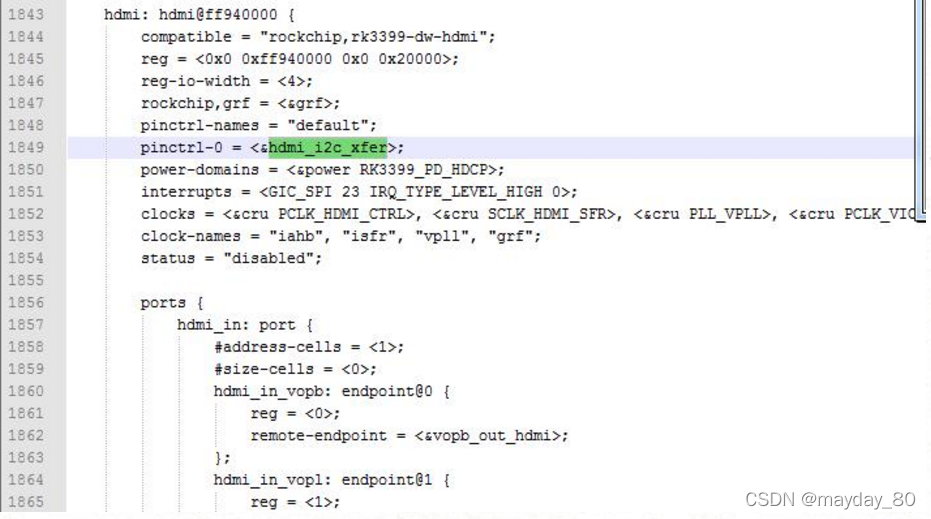

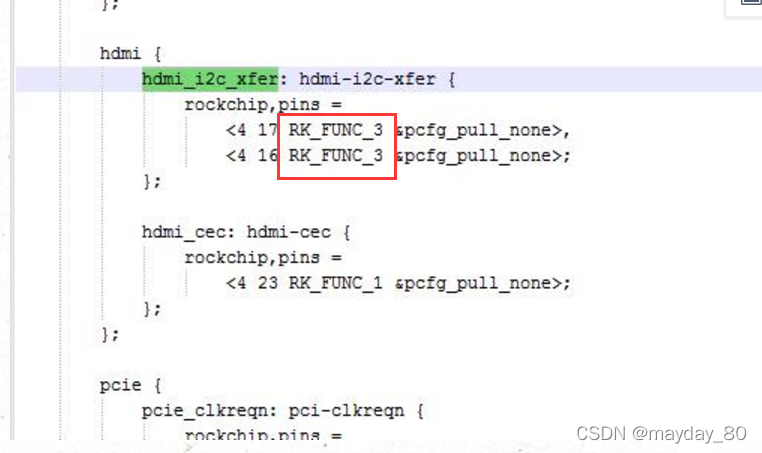

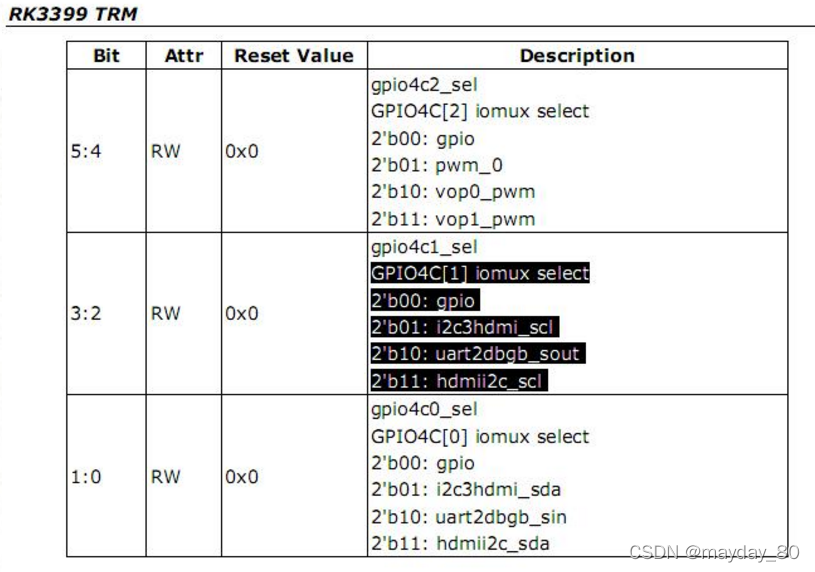

从上面推测 dts 中的RK_FUNC_x x代表往对应寄存器写入的数值，通过对寄存器写入的数值来设定改gpio的功能。hdmi这边默认打开后会对4 17 4 16 的对应寄存器写入3 查看datasheet是做hdmiiic功能的配置
在这里插入图片描述
在这里插入图片描述
从上面可以总结出怎么看rk的dtsi文件
在这里插入图片描述
