移动端GPGPU 架构

最近在面试的时候发现移动端现在是越来越热,然后就有被问到GPU的框架什么的PC端的这个可以参考这个:GPU硬件架构及其运行机制移动端的与PC端有很大的区别!比如移动端可以说没有独立的显存只有些寄存器cache 和on-chip memory!

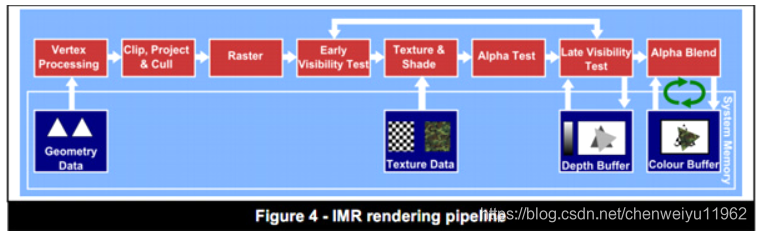

立即渲染模式IMR :

在这里插入图片描述

IMR(Immediate Mode Rendering)就如字面意思一样——提交的每个渲染要求都会立即开始,这是一种简单而又粗暴的思路,优点缺点都非常明显,如果不用为性能担忧,这种方式会很省事,但是IMR的渲染实行的是无差别对待,那些遮蔽处理的部分依然会被渲染处理器,这也导致无意义的读写操作更多,浪费了大量性能和带宽。
对于每一个具体的绘制,渲染管线里的读写操作都是直接在显存和GPU中传输数据的, 在这种架构下,每一次渲染完的Color和Depth数据写回到Frame Buffer和 Depth Buffer都会产生很大的带宽消耗,所以IMR架构中也会有L1和L2之类的Cache来优化这部分大量的带宽消耗。

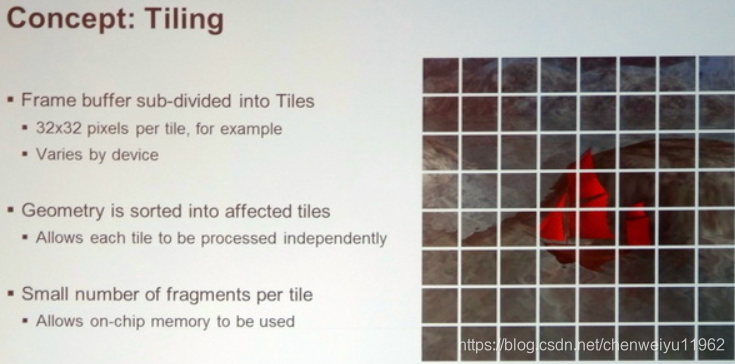

移动端分块渲染TBR模式:

在这里插入图片描述

GPU的渲染过程中,对功耗影响最大的是带宽,所以能够怎么样从设计层面减少带宽消耗,也就延申出TBR!
之前的OpenGL ES规范中CPU和GPU之间的内存是不能共享的,Vertex和Texture的Buffer是需要拷贝的,即使是在同一物理内存上。现在有了vulkan,openGL和openGL ES可以和CPU之间共享内存了,不用象以前那样拷贝来拷贝去了,当然vulkan还有其他很有用的特性。
在异构计算方面,之前也是需要在CPU和GPU之间拷贝kernel的输入数据和输出结果,在OpenCL 2.0之后,也和vulkan一起走上了共享内存的康庄大道了。当然Metal也是可以共享内存的。
对于TBR来讲,整个光栅化和像素处理会被分为一个个Tile进行处理,通常为16×16大小的Tile。TBR的结构通过On-Chip Buffers来储存Tiling后的Depth Buffer和Color buffer。

在TBR的架构里,并不是来一个绘制就执行一个的,因为任何一个绘制都可能影响到到整个FrameBuffer,如果来一个画一个,那么GPU可能会在每一个绘制上都来回运输所有的Tile,这太慢了。
所以TBR一般的实现策略是对于Cpu过来的绘制,只对他们做顶点处理,产生的结果(Frame Data)暂时写回到物理内存,等到非得刷新整个FrameBuffer的时候,比如说在代码里显示的执行GLFlush,GLFinish,Bind和Unbind FrameBuffer这类操作的时候,总之就是我告诉GPU现在我就需要用到FrameBuffer上数据的时候,GPU才知道拖不了了,就会将这批绘制做光栅化,做tile-based-rendering。
读取只发生在需要几何以及纹理信息的时候,写回也只发生在整批绘制画完的时候,具体的绘制都是在On_Chip Memory上完成的,也就是带宽消耗最大的DepthBuffer 和 ColorBuffer的读写都发生在On_Chip Memory上

延迟渲染TBDR模式:

TBR虽然比IMR聪明多了,不过还是存在不少缺陷,TBDR(Tile Based Deferred Rendering,贴图延迟渲染)闪亮登场,它跟TBR原理相似,但是使用的是延迟渲染(Deferred Rendering),合并了完美像素,通过HSR(Hidden Surface Removal,隐藏面消除)等进一步减少了不需要渲染的过程,降低了带宽需求。实际上这些改变和PC上的渲染有些相似。
其实TBDR与TBR就是 在TBR的基础上再加了一个Deferred。

总结:

作为一个即写过GPU c-model,又调过shader unit驱动的前前前前 架构师,我认为,IMR不关注成本(即不关注效率),反复overdraw也无所谓,只求峰值性能大,把晶圆面积都给shader unit,牺牲效率 ,换得峰值性能,以及通过将shader unit数量最大化 换得更好的gpgpu向量计算通用性。

而TBR是最关注成本(最关注能效比),不追求峰值性能,但求最少的带宽 功耗使用量,追求的是最高效率。把晶圆面积都给片上帧缓冲,说白了就是放弃通用性和峰值性能,只针对图形渲染优化效率。所以你看很多游戏机GPU都是TBR的,为什么?说白了,就是为了效能比,追求效率。
