在树莓派CM4+Ubuntu上使用DSI接口显示屏

陈拓 2022/01/08-2022/01/08

1. 概述

前面的文章《在树莓派计算模块CM4 eMMC上安装Ubuntu Desktop 21.04》

https://blog.youkuaiyun.com/chentuo2000/article/details/120572834

讲述了桌面系统的安装。

在《在树莓派计算模块CM4上安装Ubuntu Server 20.04》

https://blog.youkuaiyun.com/chentuo2000/article/details/121419415?spm=1001.2014.3001.5501

一文中介绍了DHMI接口显示屏的设置。

本文介绍DSI接口显示屏的设置。

2. 使用DSI接口LCD显示屏

CM4有2个MIPI DSI接口，默认是不开启的，如果要使用要进行开启配置。我的DSI显示屏连接在DSI0口上。

• 从官方网址安装驱动

https://datasheets.raspberrypi.com/

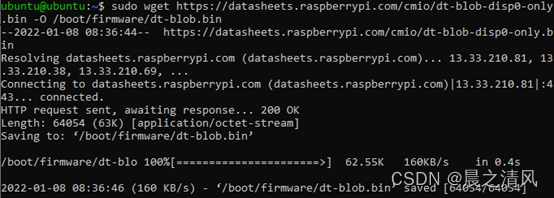

sudo wget https://datasheets.raspberrypi.com/cmio/dt-blob-disp0-only.bin -O /boot/firmware/dt-blob.bin

• 退出系统

sudo shutdown -h now

• 重新上电

3. 恢复使用DHMI接口显示屏

DSI接口和DHMI接口不能同时使用，一旦安装了dt-blob.bin，DHMI接口就没有信号了。

删除dt-blob.bin文件，重新启动系统就可以回复DHMI接口。
