Aallegro Cadence 中PCB错误的检查和定位是非常重要的一步。那么如何操作呢？

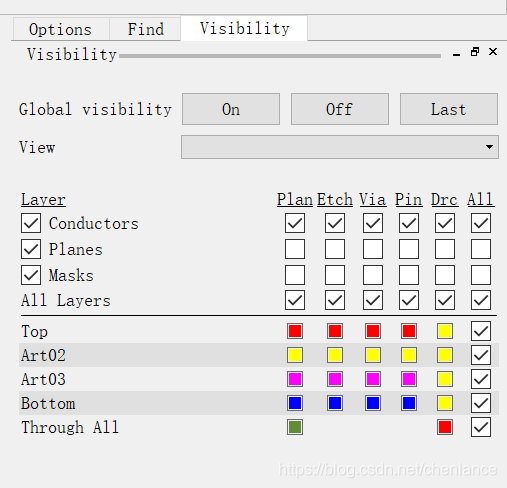

(一)打开所有的层,并显示
(二)错误指示标识确认打开
A)颜色设置,按钮图标如下图1
B)务必打开DRC颜色指示,并用醒目的颜色,例如黄色

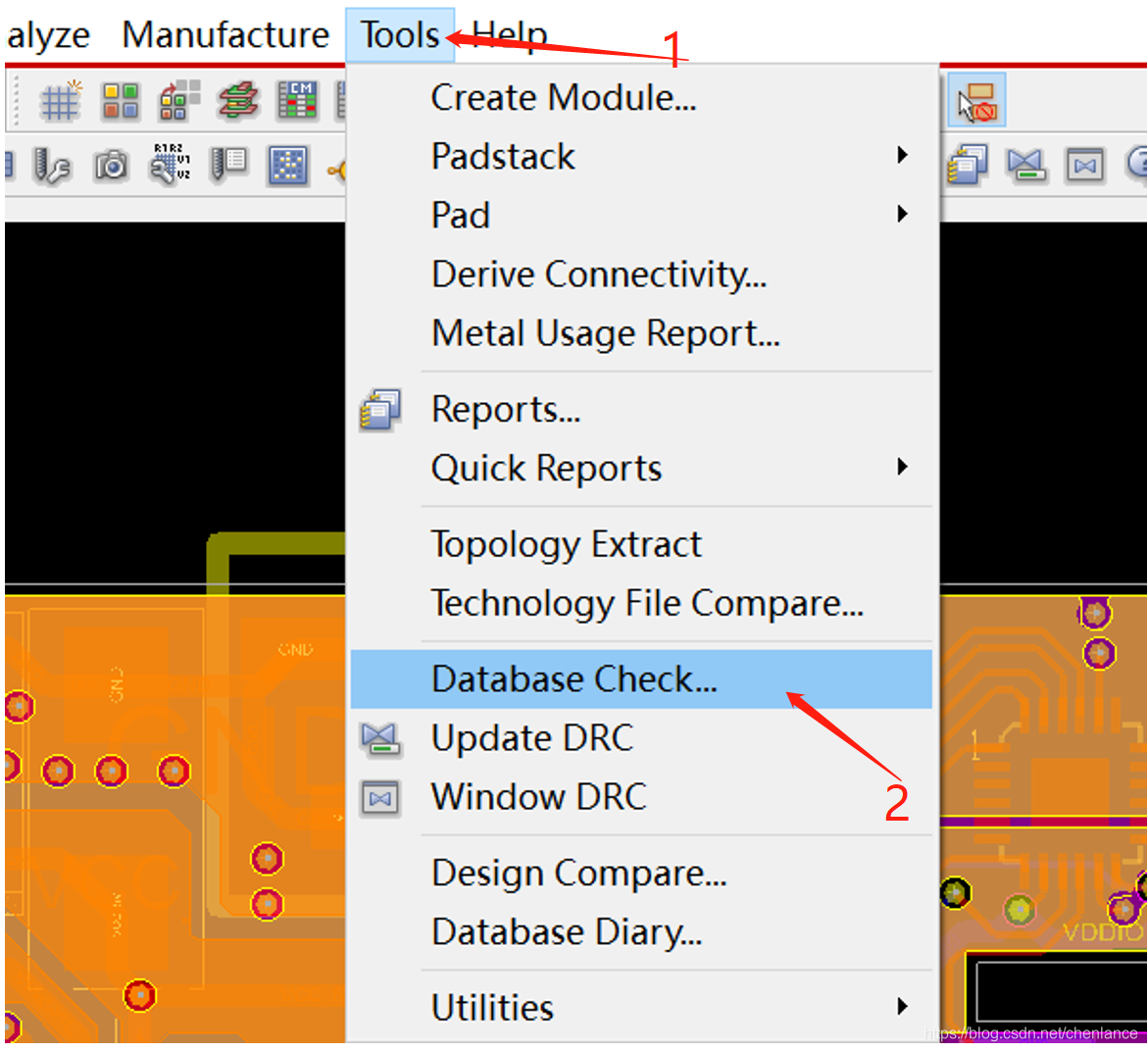

(三)利用工具开始检查错误,如图所示:
A)运行<database check>
- 弹出对话框
Allegro Cadence PCB版图如何检查发新所有的错误,简洁有效的详细方法(干货)
最新推荐文章于 2025-08-17 11:38:09 发布
在Allegro Cadence中，PCB错误检查至关重要。步骤包括：开启所有层并显示，启用错误指示标识，设置醒目的DRC颜色，运行数据库检查，打开PCB状态指示对话框。遇到错误时，根据黄色警告和红色短路错误的提示进行相应修改。
