串口通信时序图

串口通信，也称为串行通信，是一种数据传输方式，其中数据位按顺序一个接一个地通过单一通信线路发送。

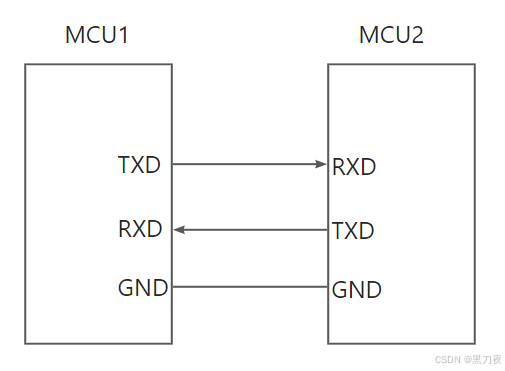

一 串口拓扑图

二 通信时序

• 波特率：9600
• 数据位：8
• 结束位：1
• 奇偶校验：无
• 流控：无

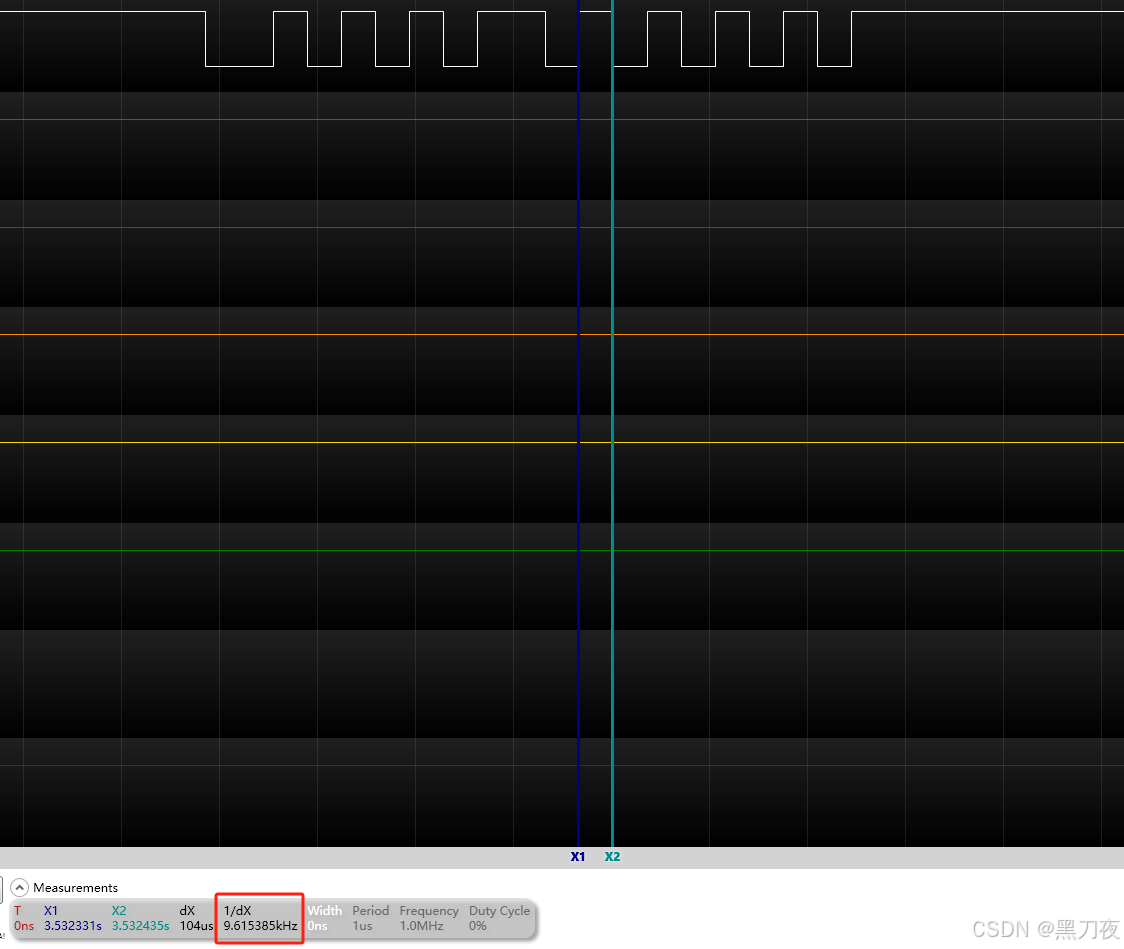

传输一个bit大概需要104us，频率大概是9600bps。

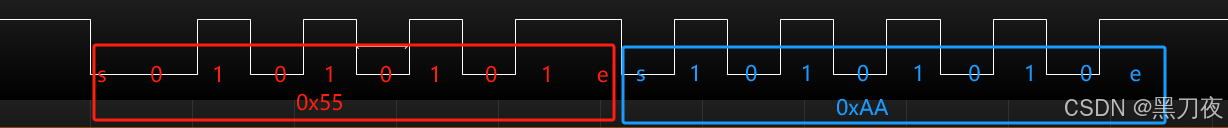

发送数据0xAA 0x55

用逻辑分析仪抓到的时序如上图所示：

1. 传输以一个bit的低电平为起始
2. 开始位之后就是需要传输的数据，8个bit位表示一个字节。
3. 8个bit传输完成之后，以一个bit的高电平为结束位。

9600bps，表示每秒钟可以传输9600个bit。从当前配置来看，传输一个字节需要10个bit，因此当前的传输字节的速度为0.96KB/S
$$960=9600/10$$

每秒钟最多可以传输960个字节。
