串口通信的时序

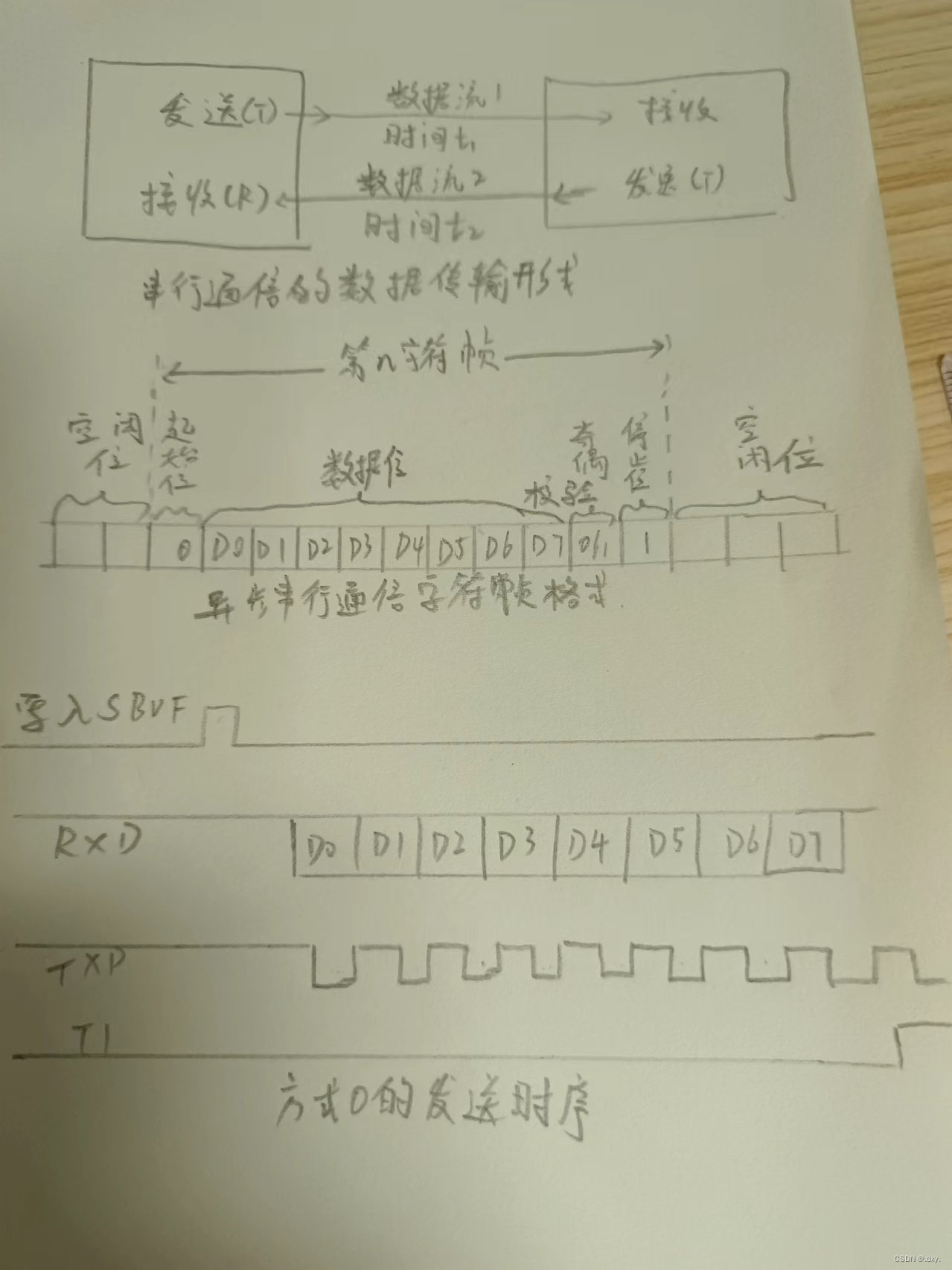

串口通信的时序主要由起始位、数据位、校验位和停止位组成。

1.起始位：在每个字节的起始，首先发送一个低电平信号，用于同步发送方和接收方的时钟。
2.数据位：随后发送数据位，数据位的数量由通信协议决定，常见的有5、6、7、8位。
3.校验位：如果通信协议中设置了校验位，那么在数据位之后发送校验位。校验位的目的是检查数据在传输过程中是否发生错误。
4.停止位：在每个字节的末尾，发送一个或多个高电平信号，用于标识字节的结束。停止位的数量也由通信协议决定，常见的有1、1.5、2位。
