便携式遥测自跟踪天线

便携式遥测天线用于通视范围内飞行目标发射的无线遥测信号的跟踪、接收,输出左旋圆极化、右旋圆极化射频信号,送给遥测接收机,完成遥测数据的解调、接收。

常见的自跟踪天线有平板型和抛物面型。而平板天线因成本较低、易于安装、效率较高、方向性强的特点,在小型车载地面站、便携站中得到了广泛应用。

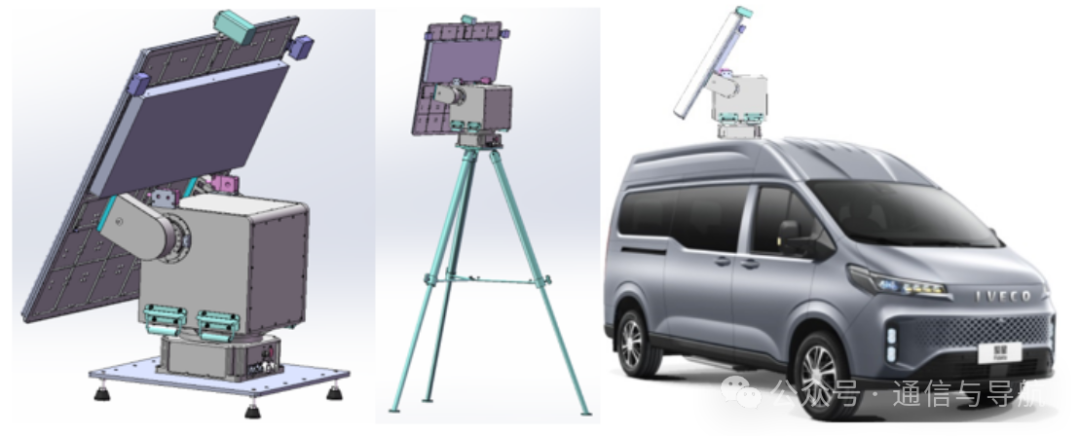

设备安装使用

设备安装使用

概述

天线面接收遥测信号,通过和差器形成∑信号、方位差、俯仰差信号,通过自跟踪组件变成单通道单脉冲的左旋圆极化、右旋圆极化信号,通过射频信道滤波、放大,功率分配给自跟踪接收机和遥测接收机。

伺服控制器接收自跟踪接收机的误差电压,控制伺服电机完成自跟踪,以及接收计算机的控制指令完成数据引导跟踪。

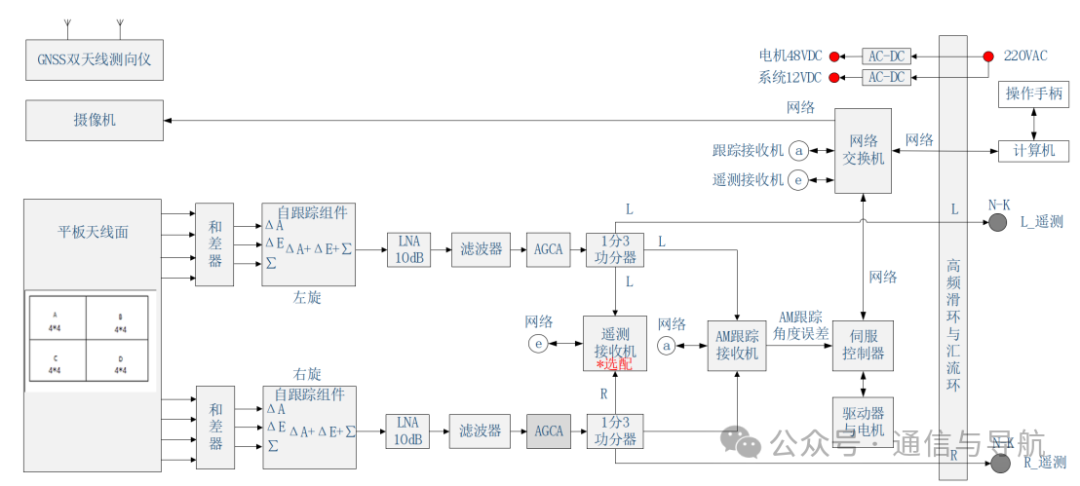

平板自跟踪天线的组成原理图如下:

系统组成

系统组成

主要功能

  • 具备自动跟踪、GPS/BD数字引导跟踪、程序跟踪、手动跟踪、手动置位、自动搜索、记忆跟踪等功能:

  • 配置GPS/BD双天线MEMS组合导航仪,自主完成天线定位、定向,以及天线基座的姿态角,天线能适用于车载、船载平台环境。

  • 配置光学变焦摄像机,近距离监视跟踪目标。在监视图像配有十字标线,通过光轴与电轴的重合度,在系统调试、测试时定性监测跟踪效果。

  • 具备远程控制功能,控制接口RJ45,1000M网络,与上位机连接,通过天线控制软件完成系统参数设置、控制和状态监视,状态监视包括供电、连接、设备告警等。

  • 具备跟踪轨迹自动记录、设备运行日志功能。

  • 设备易于使用、维护和维修,人机交互界面友好。

  • 设备配备射频信号传输线缆、天线控制网络线缆、电源供电线缆、天线支架及天线安装底座等。

天线性能指标

  • 天线形式:平板阵列天线。

  • 工作频率:S波段,2200~2400MHz。

  • 跟踪体制:单通道单脉冲自跟踪。

  • 天线增益:≥21dBi(前置LNA输入端)。

  • 波束宽度(3dB):≥8.5°。

  • 第一副瓣电平:≤ - 17dB。

  • 极化方式:左、右旋圆极化,同时接收。

  • 跟踪通道:左旋跟踪、右旋跟踪,可选择。

  • 跟踪灵敏度:优于遥测灵敏度(- 130dBw@2Mbps,PCM - FM)。

  • 动态范围:95dB。

  • 运动范围:

    • 方位:0º - 360°无限;

    • 俯仰: - 3° - 90°;

  • 最大角速度:≥35°/s;

  • 最大角加速度:≥35°/s²

  • 指向精度:0.1°

GNSS组合导航指标

  • 定位精度:水平1.5m,高程2.5m;

  • 定向精度RMS:0.2度/1m基线;

  • 姿态精度:0.2°。

监视摄像机指标

  • 图像输出:1920×1080@25fps;

  • 焦距:5~50mm变焦(软件控制)。

对外接口

  • 与上位机接口:插座RJ45,1000M网络。

  • 射频输出接口:插座N-50K,数量2个,分别为左旋、右旋输出。

供电

市电:AC220V±10%,50~60Hz,功耗≤400W。

尺寸与重量

  • 重量:≤40Kg;

  • 尺寸:815×815×559(不带摄像机+GNSS天线)。

环境适应性

  • 工作温度:-40℃~+55℃;

  • 存储温度:-40℃~+60℃;

  • 相对湿度:小于95%(+25℃);

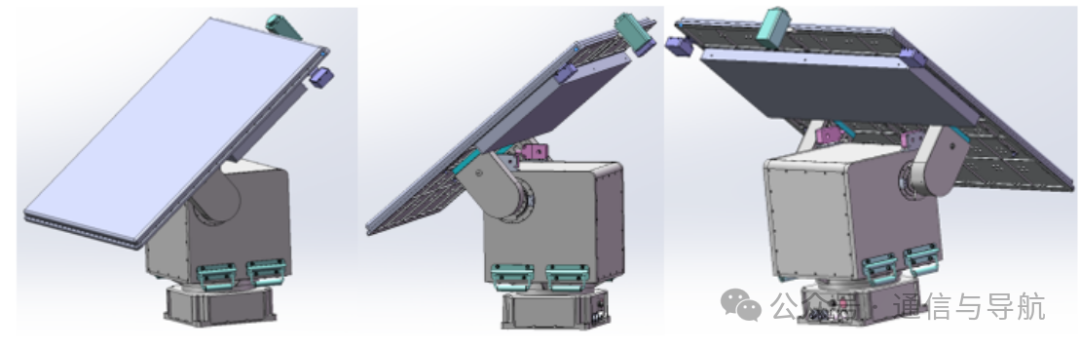

三维图

产品三维图

产品三维图

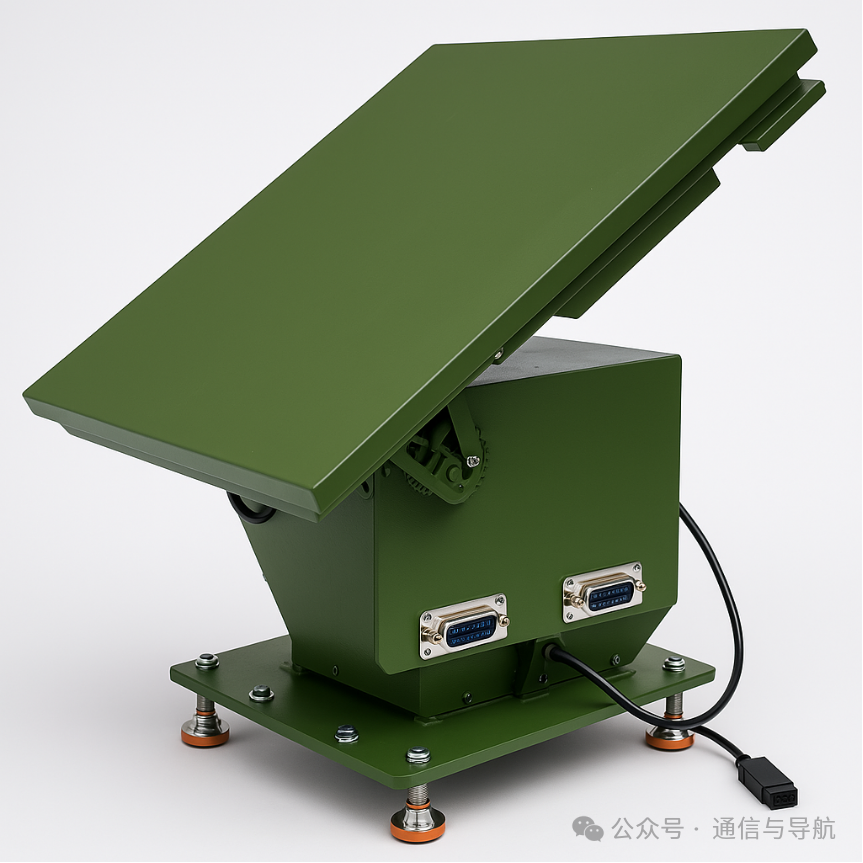

产品实物

产品实物

产品实物

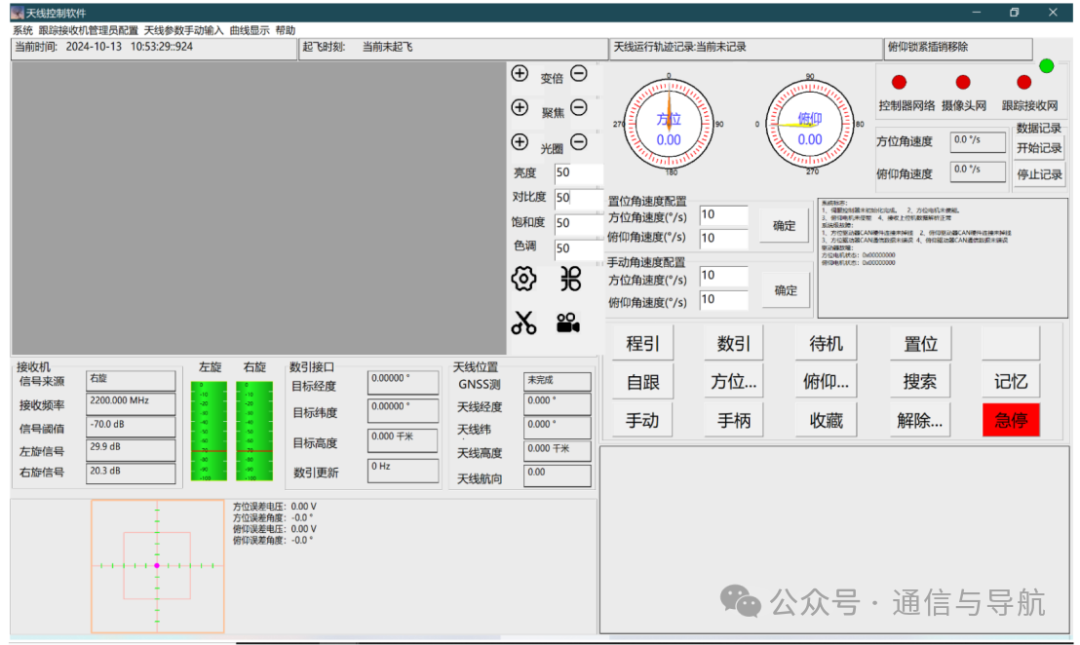

配套天线控制软件

天线控制软件

天线控制软件

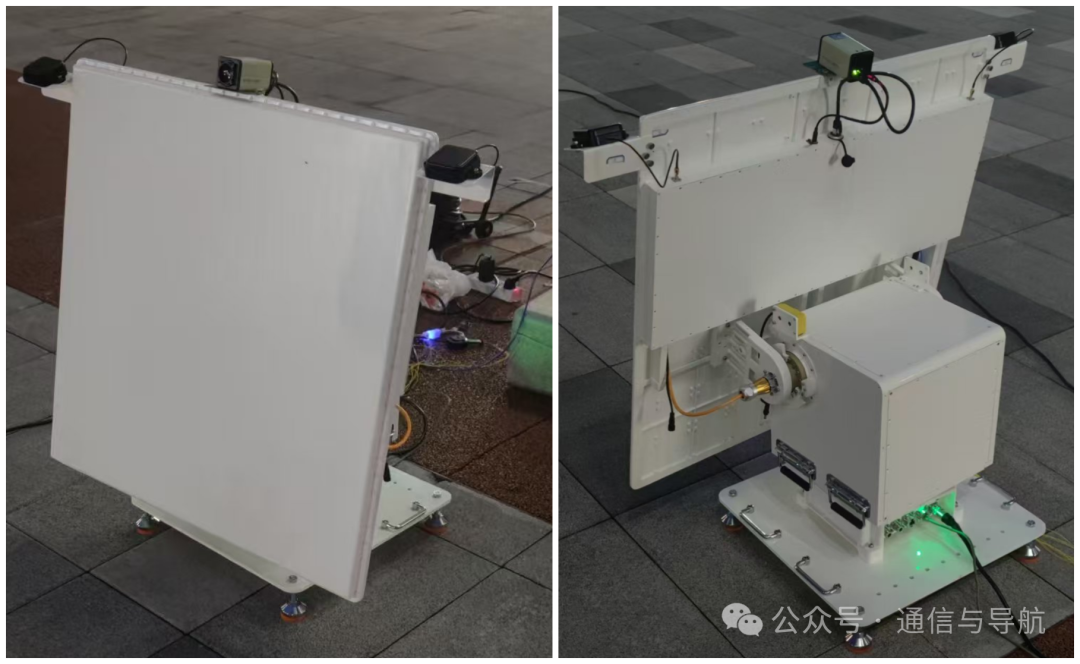

产品研发中的测试场景

天线测试

天线测试
