天通机载相控阵天线技术规格书

本文介绍一款天通机载相控阵天线的技术规格和性能特点，展示其在自动跟踪、环境适应性和系统集成方面的显著优势，为无人机窄带数据卫星通信系统的选型和部署提供参考。

---

一、概述

天通机载相控阵天线是无人机天通卫星通信系统的核心组成部分，专门设计用于实现高速率双向数据传输。

二、系统连接

天通机载相控阵天线与天通数据终端连接，系统连接关系如下图所示：

天通机载相控阵天线和天通数据终端通过射频电缆连接，发射和接收功能均通过同一电缆实现。

天通机载相控阵天线从外部独立供电，并配备RS422串口，支持测试信息输出和关键参数配置等功能。

三、功能

1. 天通机载相控阵天线具备自动跟踪天通卫星功能。
2. 天通机载相控阵天线内置组合导航系统，能够自主获取天线姿态信息，在不依赖外部姿态数据条件下完成天通卫星自动跟踪。
3. 天通机载相控阵天线在静止和运动条件下，均能够稳定自动跟踪天通卫星。
4. 天通机载相控阵天线接收天通数据终端的信号，并实现信号发射功能。
5. 天通机载相控阵天线接收天通卫星信号，实现信号接收并输出给天通数据终端。
6. 天通机载相控阵天线具备完善的自检测功能。
7. 天通机载相控阵天线具备关键信息输出功能，输出信息包括但不限于组合导航姿态、信标功率指示、天通卫星波束信息、相控阵天线指向角信息等。
8. 天通机载相控阵天线具备关键参数配置功能。

四、性能要求

1. 使用卫星：天通一号卫星
2. 作用距离：卫星波束有效覆盖范围内
3. 工作频段：
   • S波段发射：1980～2010MHz
   • S波段接收：2170～2200MHz
4. 天线形式：二维有源相控阵天线
5. 极化方式：左旋圆极化
6. 波束扫描范围：
   • 俯仰：30°~90°
   • 方位：360°
7. G/T值：≥-17dB/K
8. EIRP：≥13dBW
9. 驻波比：＜1.5
10. 轴比：≤3（扫描范围内）
11. 首次自动跟踪卫星时间：≤60s
12. 失锁后重新跟踪卫星时间：≤5s@3min

五、重量

天通机载卫通设备的设计重量不大于6kg（不包括电连接器及附件）。

六、供电和功耗

工作电压范围：18VDC～32VDC（额定电压28VDC），功耗：≤80W

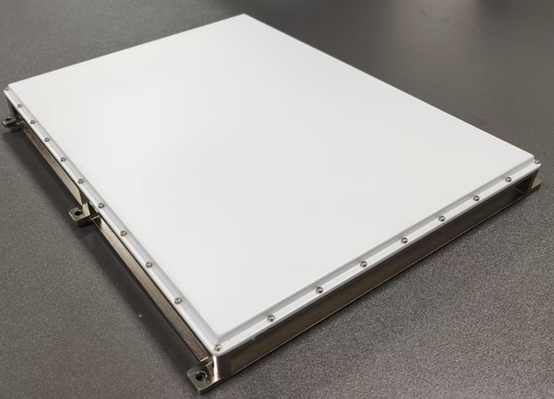

七、产品照片

八、电气接口要求

1. 电源和数据接口：
   • 采用J30J-15ZKP连接器
   • 用于提供28V电源和对外的RS422串口通信
2. 天线接口：
   • 插座型号：SMA-KKF
   • 插头型号：SMA-J
   • 与机载数据终端连接

九、结构尺寸

天通机载相控阵天线的尺寸为：366（±2）mm×310（±2）mm×33.2（±2）mm（长×宽×高，不含电连接器及线缆）。

十、环境适应性

• 工作温度：-40℃~+65℃
• 贮存温度：-45℃~+70℃
• 振动：机载设备机械环境试验应满足GJB150.16A-2009、GJB150.18A-2009试验要求
• 冲击：依据GJB150.18A-2009《军用装备实验室环境试验方法 第18部分：冲击试验》的试验要求进行设计
• 电磁兼容性：机载设备电磁环境依据GJB151B中CS101、CS114、CS115、CS116；RS103；CE102；RE102、RE103的试验要求进行设计
• 淋雨：依据GJB150.8A-2009《军用装备实验室环境试验方法第8部分：淋雨试验》进行淋雨试验。卫星天线安装在飞机的外表面，暴露在大气中且无防雨保护措施，需进行有风源的淋雨试验，降雨强度采用10cm/h
• 冷却要求：天通机载相控阵天线采用自然冷却方式

十一、交付设备清单

天通机载相控阵天线交付设备清单如下表所示：

序号	名称	型号	交付数量
1	天通机载相控阵天线		1套
2	对外连接器	J30J-15TJL(线长300mm，带尾附)	1套
3	中频电缆(直头)	SMAJ-SMA-J,线长2.55米	1根

交付文件清单

序号	名称	交付数量	备注
1	出厂测试报告	1套	测试项包含所有技术要求项
2	技术说明书	1份
3	使用维护说明书	1份
4	维修手册	1份
5	产品合格证	1份

---

总结

天通机载相控阵天线技术规格书详细阐述了该产品在无人机卫星通信系统中的关键技术和性能指标。通过采用先进的二维有源相控阵技术，该天线实现了大范围波束扫描、快速卫星跟踪和稳定的通信性能。其紧凑的结构设计、低功耗特性和优异的环境适应性，使其成为现代无人机平台理想的卫星通信解决方案。
