做过网络管理以及网管软件开发的人肯定对MRTG（The Multi Router Traffic Grapher）www.mrtg.org 熟悉不过了，个人认为The Multi Router Traffic Grapher的名称不是十分准确，因为它可以显示的不仅仅是路由器的流量图，其他很多随着时间而数据发生变化的都可以通过MRTG来展示。

说到MRTG就不能不提到一个非常著名且有效的数据保存工具：RRDTool www.rrdtool.org 。用一句比较简单的话来描述RRDTool就是一个可以自动归并数据的数据库。好了，我们来简单的看一下RRDTool的工作原理。

关键名词之DS DS就是data source了，也就是数据源。对于一个RRDTool文件，里面可以有几个随着时间变化的数据源。语法为DS:DSName:step:DStype:Step:minValue:maxValue，对于一个DS,他有五个参数需要定义：分别为名称、类型、步长、最小值、最大值。

好了，我们来看一个例子：DS:telnet:COUNTER:600:0:100000000。

名称：叫做telnet，当然你可以任意的起名字了，方便记忆就好。对于起名规则我没有仔细研究过，至于一些特殊符号是否支持，可以试试，最好不要用了。

类型：COUNTER，DS类型有四种，COUNTER, DERIVE, ABSOLUTE, GAUGE.常用的是COUNTER和GAUGE。对于GAUGE，也就是绝对数值，向RRDTool中写入一个数值就是这个数值；对于COUNTER，常用于路由器的流量记录，原理是这样的：路由器的端口流量是一个不断增加的数值，它可能是一个32位也可能是一个64位的数字，每当从端口流出一个八位组（一个byte）他的数值就会增加1，当数值达到该数字最大范围后自动重新从0开始记录。COUNTER就是用于这种类型数据的记录。每次采集到的数值直接存入到rrd数据里面。它会在导出数据以及生成图形时将根据COUNTER的数值以及步长来计算出速率。对于其他两种，我没有使用过，有兴趣可以参看rrdtool的网站

步长：600,就是说每600秒（10分钟）进行一次数据更新。

最大值、最小值：分别为0，100000000了啊！当然可以不限定就是用U:U来表示。

关键名词之RRA： 即 Round Robin Archive 怎么翻译呢？叫循环数据？就是这个意思吧。RRDTool的数据与普通数据库相比较的优点之一也就在这里，他可以根据RRA的定义来对数据进行相应的归并处理。我想如果用数据库的触发器等可以完成同样的功能。但是实现起来可能会比较麻烦。废话少说看个例子吧：

    RRA:AVERAGE:0.5:1:603 \
    RRA:AVERAGE:0.5:6:603 \
    RRA:AVERAGE:0.5:24:603 \
    RRA:AVERAGE:0.5:288:800 \
    RRA:MAX:0.5:1:603 \
    RRA:MAX:0.5:6:603 \
    RRA:MAX:0.5:24:603 \
    RRA:MAX:0.5:288:800

用一个语法的格式来表示就是RRA:CF:xff:step:rows。怎么这么复杂？不用着急，分析一下就知道了，刚才不是说了RRDTool的优点就是可以归并数据吗？这个就是来定义归并规则的，我们来看一下具体的解释：

RRA：用以声明RRAs的关键字，固定不变的。

CF（consolidation function）合并方式，有几种方式：AVERAGE, MINIMUM, MAXIMUM, LAST 。

xff:xfiles factor 和unkown数据有关，很多都取0.5，具体含义没有搞清楚。

step：定义几条原始数据合并成一条当前数据。

row：这个RRA要记录多少条数据。

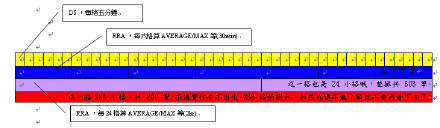

看一个图片吧！

我们看看上边的例子中的一行：RRA:AVERAGE:0.5:6:603 就是说对于这个RRA所保存的是6个DS中定义的Step的平均值，一共要记录603个数据。

ok，基本问题搞清楚了，我们看一个比较完整一点儿的例子：

DS:telnet:GAUGE:600:0:10000000 \
DS:smtp:GAUGE:600:0:10000000 \
DS:domain:GAUGE:600:0:10000000 \
DS:http:GAUGE:600:0:10000000 \
DS:pop3:GAUGE:600:0:10000000 \
DS:total:GAUGE:600:0:10000000 \
RRA:AVERAGE:0.5:1:603 \
RRA:AVERAGE:0.5:6:603 \
RRA:AVERAGE:0.5:24:603 \
RRA:AVERAGE:0.5:288:800 \
RRA:MAX:0.5:1:603 \
RRA:MAX:0.5:6:603 \
RRA:MAX:0.5:24:603 \
RRA:MAX:0.5:288:800

根据上面的说明，我想会很容易理解其中的内容。好了，第一次的介绍就到这里了，下一次介绍RRD4j的正式内容。

注：本文中部分内容摘自abelyang <abelyang.twnic.net.tw> 的RRDtool教学文章。
