Spartan6系列之器件引脚功能详述

1.   Spartan-6系列封装概述

　　Spartan-6系列具有低成本、省空间的封装形式，能使用户引脚密度最大化。所有Spartan-6 LX器件之间的引脚分配是兼容的，所有Spartan-6 LXT器件之间的引脚分配是兼容的，但是Spartan-6 LX和Spartan-6 LXT器件之间的引脚分配是不兼容的。

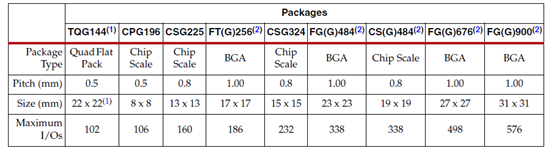

表格 1Spartan-6系列FPGA封装



2.   Spartan-6系列引脚分配及功能详述

　　Spartan-6系列有自己的专用引脚，这些引脚是不能作为Select IO使用的，这些专用引脚包括：

• 专用配置引脚，表格2所示
• GTP高速串行收发器引脚，表格3所示

表格 2Spartan-6 FPGA专用配置引脚



         注意：只有LX75, LX75T, LX100, LX100T, LX150, and LX150T器件才有VFS、VBATT、RFUSE引脚。

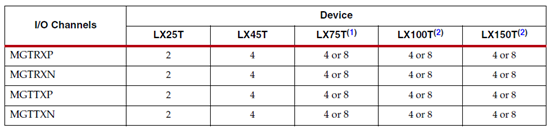

表格 3Spartan-6器件GTP通道数目



      注意：LX75T在FG(G)484 和 CS(G)484中封装4个GTP通道，而在FG(G)676中封装了8个GTP通道；LX100T在FG(G)484 和 CS(G)484中封装4个GTP通道，而在FG(G)676 和 FG(G)900中封装了8个GTP通道。

　　如表4，每一种型号、每一种封装的器件的可用IO引脚数目不尽相同，例如对于LX4 TQG144器件，它总共有引脚144个，其中可作为单端IO引脚使用的IO个数为102个，这102个单端引脚可作为51对差分IO使用，另外的32个引脚为电源或特殊功能如配置引脚。

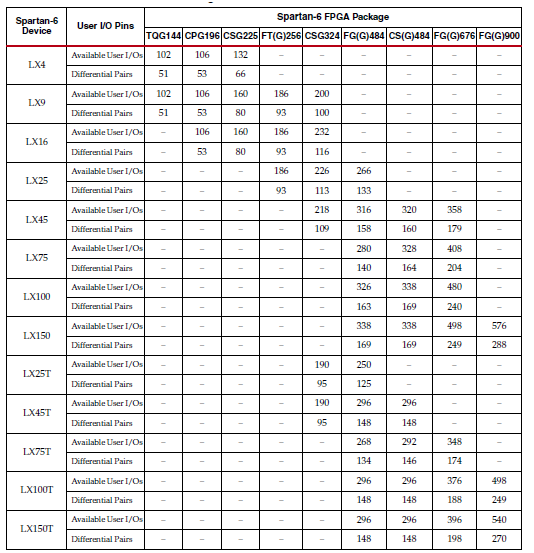

表格 4Spartan6系列各型号封装可用的IO资源汇总



表格 5引脚功能详述

引脚名	方向	描述
User I/O Pins
IO_LXXY_#	Input/ Output	IO表示这是一个具有输入输出功能的引脚，XX表示该引脚在其Bank内的惟一标识，Y表示是差分引脚的P还是N引脚
Multi-Function Pins
IO_LXXY_ZZZ_#		Zzz代表该引脚除IO功能之外的其他功能，
Dn	Input/ Output (during readback)	在SelectMAP/BPI模式中，D0—D15是用于配置操作的数据引脚，在从SelectMAP的回读阶段，当RDWR_B为低电平时，Dn为输出引脚，在配置过程结束后，该引脚可作为通用IO口使用
D0_DIN_MISO_MISO1	Input	在Bit-serial模式中ÿ
