使用keil AC6 编译器（关于一次数组越界的记录）

之前一直是用v5编译，编译速度慢，换成V6编译速度至少快3倍以上 ,而且 arm 后期只维护v6编译器，不再更新v5编译器

Keil MDK自 V5.36 版本之后，默认就不带 Arm Compiler V5版本编译器。如果需要使用 V5 版本编译器，就需要自己下载并安装

V5编译通过的工程，V6有可能编译不过去，就算能过，也不知道会不会出莫名其妙的问题，建议从头开始一个项目的时候使用这个方式。

使用v6编译器需要注意以下:

• 配置优化选项

  http://t.csdnimg.cn/hqSvT

  http://t.csdnimg.cn/Jgs9T

• 使用V6编译器有时候不能跳转到定义

  http://t.csdnimg.cn/81A3d

编译器不同，汇编结果不同

问题描述

当数组下标越界时，会触发 HardFault。在不改变代码逻辑，仅将编译器从 Keil ARM 编译器 V5 更换为 Keil ARM 编译器 V6（因为 V6 编译速度快了好几倍）后，代码崩溃并进入了 HardFault。

问题代码

涉及问题的代码如下：

OLED_ShowString(10, 15, g_motor_info_table[(g_menu_device.motor_index - 1) % MOTOR_ID_COUNT].name, OLED_6X8);

其中，g_motor_info_table 是在其他地方定义的全局结构体数组，而 g_menu_device.motor_index 这个变量在初始化时赋值为零。

分析

由于 g_menu_device.motor_index 的初始值为 0，当计算 (g_menu_device.motor_index - 1) 时，结果为 -1，进而作为下标访问 g_motor_info_table 数组时发生了越界访问。

在 STM32 Cortex-M4 微控制器中，RAM（包括 SRAM 及其他类型的 RAM）被映射到内存地址空间中，而 STM32F4 系列微控制器的内部 SRAM 起始地址为 0x20000000。
根据编译后程序内存的分布图（如下所示）：

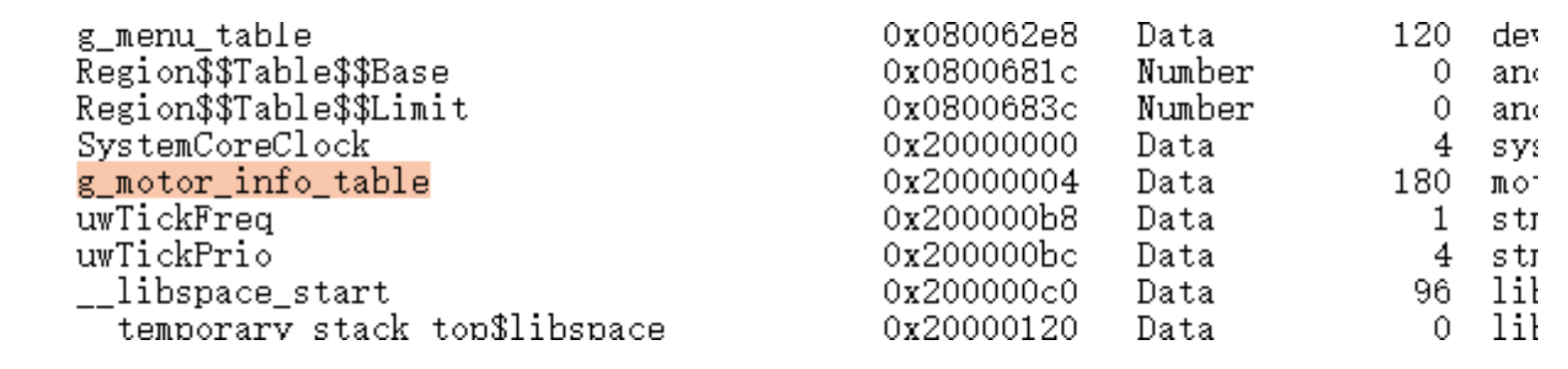

• Keil ARM 编译器 V5：

• Keil ARM 编译器 V6：

  在 ARM 编译器 V6 中，变量 g_menu_device.motor_index 的地址为 0x20000004。因此，当数组下标计算溢出导致访问地址低于 0x20000000 时，会访问到无效地址，从而引发 HardFault。
